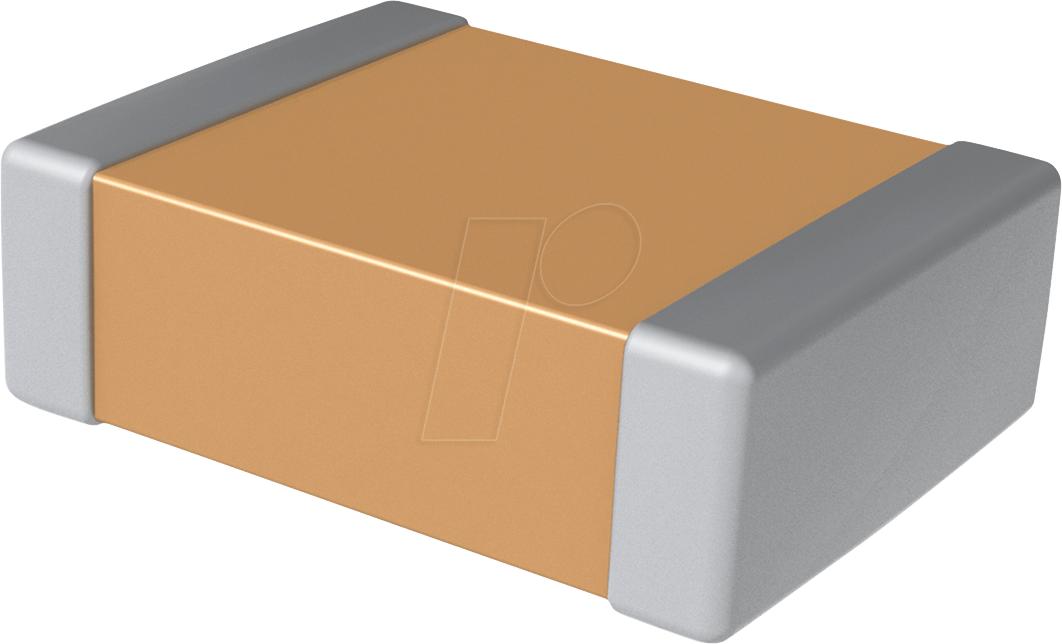

RND 1500603N1R0 – Hochpräziser MLCC-Kondensator für anspruchsvolle Schaltungsdesigns
Wenn Sie auf der Suche nach einer zuverlässigen und leistungsfähigen Kapazitätskomponente für Ihre elektronischen Schaltungen sind, die präzise Signal filters, Störunterdrückung oder Entkopplungsaufgaben übernimmt, ist der RND 1500603N1R0 SMD-Keramikkondensator die ideale Lösung. Entwickelt für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, geringe Toleranz und Langlebigkeit legen, bietet dieser MLCC (Multi-Layer Ceramic Capacitor) eine überlegene Leistung gegenüber herkömmlichen Kondensatoren in anspruchsvollen Anwendungen.
Maximale Signalintegrität und Stabilität
Der RND 1500603N1R0 zeichnet sich durch seine herausragende Performance in Bezug auf Kapazitätsstabilität und geringen Verlustfaktor aus. In modernen Schaltungen, insbesondere bei hohen Frequenzen und empfindlichen Signalpfaden, sind Schwankungen der Kapazität oder unerwünschte Resonanzen problematisch. Die keramische Dielektrikums-Technologie dieses MLCC gewährleistet eine nahezu lineare Kapazitätsänderung über einen weiten Temperaturbereich und reduziert damit systematische Fehlerquellen in Ihren Designs.
Vorteile des RND 1500603N1R0 im Überblick
- Hohe Präzision: Mit einer Toleranz von 10% bietet dieser Kondensator eine konsistente Kapazitätsleistung, die für kritische Timing- und Filteranwendungen unerlässlich ist.
- Kompaktes SMD-Format: Das 0603-Gehäuse (1.6mm x 0.8mm) ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in Miniaturisierungsprojekten von Vorteil ist.
- Zuverlässige Spannungsfestigkeit: Eine Betriebsspannung von bis zu 50V DC gewährleistet ausreichend Spielraum für eine Vielzahl von Stromversorgungs- und Signalapplikationen.
- Vielseitige Anwendung: Geeignet für Entkopplung, Signalfilterung, Spannungsglättung und Hochfrequenzschaltungen.
- Robuste Konstruktion: Die MLCC-Bauweise mit mehrschichtiger Keramikstruktur bietet ausgezeichnete Zuverlässigkeit und Langlebigkeit gegenüber mechanischer Beanspruchung und thermischen Zyklen.
- Geringe parasitäre Effekte: Optimierte Konstruktion minimiert parasitäre Induktivitäten und Widerstände, was für Hochfrequenzanwendungen entscheidend ist.
Technische Spezifikationen im Detail
Der RND 1500603N1R0 ist ein sorgfältig konstruierter Keramikkondensator, der höchste Ansprüche an Leistung und Zuverlässigkeit erfüllt. Seine Kapazität von 1 pF ist ideal für Anwendungen, bei denen eine sehr geringe, aber präzise Kapazität benötigt wird. Dies ist typisch für HF-Anpassungsnetzwerke, Hochfrequenz-Oszillatoren oder Filterkreise, die auf schmale Bandbreiten ausgelegt sind. Die Nennspannung von 50V DC bietet Flexibilität für diverse Schaltungsdesigns, von Kleinsignalanwendungen bis hin zu moderaten Leistungsschaltungen.
Anwendungsgebiete: Wo der RND 1500603N1R0 seine Stärken ausspielt
Dieser SMD-Keramikkondensator ist prädestiniert für den Einsatz in einer breiten Palette von elektronischen Geräten und Systemen:
- Mobilkommunikation und Funktechnik: In Basisstationen, Mobiltelefonen, WLAN-Modulen und anderen HF-Geräten zur Signalformung, Rauschunterdrückung und Impedanzanpassung.
- Automobil-Elektronik: In Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, wo Zuverlässigkeit unter extremen Bedingungen gefordert ist.
- Industrielle Automatisierung: In Steuerungs- und Sensoriksystemen, die eine präzise Signalverarbeitung und eine hohe Störfestigkeit erfordern.
- Medizintechnik: In diagnostischen Geräten und implantierbaren Systemen, bei denen höchste Zuverlässigkeit und Miniaturisierung essenziell sind.
- Konsumerelektronik: In leistungsfähigen Audio- und Videogeräten, Computern und Peripheriegeräten.
- Entwicklungs- und Prototypenbau: Als Standardkomponente für Entwicklungsingenieure, die auf bewährte und zuverlässige Bauteile angewiesen sind.
Leistungsmerkmale und Materialität
Die Leistung eines MLCC-Kondensators wird maßgeblich durch das verwendete keramische Dielektrikum bestimmt. Für den RND 1500603N1R0 wird ein hochwertiges keramisches Material eingesetzt, das eine hohe dielektrische Konstante mit geringen dielektrischen Verlusten kombiniert. Dies führt zu einer hervorragenden Temperaturbeständigkeit und einer minimalen Abhängigkeit von äußeren Einflüssen. Die Bauweise mit zahlreichen dünnen Keramik- und Elektrodenlagen (Multi-Layer) ermöglicht eine hohe Kapazität auf kleinem Raum, während die äußere Isolationsschicht mechanischen Schutz und elektrische Isolation gewährleistet.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | SMD Keramikkondensator (MLCC) |
| Modellnummer | RND 1500603N1R0 |
| Gehäusegröße | 0603 (Metric: 1608) |
| Kapazität | 1 pF (Pikofarad) |
| Nennspannung | 50 V DC |
| Kapazitätstoleranz | ±10% |
| Dielektrikum-Typ | Hochwertige Keramik (z.B. C0G/NP0 für hohe Stabilität oder X7R für gute Allround-Eigenschaften, abhängig von genauerer Klassifizierung des Herstellers, wobei C0G/NP0 bei 1pF am wahrscheinlichsten für Präzisionsanwendungen ist) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (abhängig vom Dielektrikum-Typ) |
| ESR (Equivalent Series Resistance) | Sehr gering, optimiert für Hochfrequenzanwendungen |
| ESL (Equivalent Series Inductance) | Sehr gering durch kompakte Bauweise und kurze Anschlusswege |
| Anschlusstyp | SMD-Anschlüsse (Lötanschlussflächen) |
| RoHS-Konformität | Standardmäßig konform mit RoHS-Richtlinien für umweltverträgliche Elektronikfertigung |
Präzision in jeder Anwendung
Die 1 pF Kapazität des RND 1500603N1R0 ist nicht nur eine Zahl, sondern ein entscheidender Parameter für die Funktionalität von Schaltungen, die mit hohen Frequenzen arbeiten. In HF-Schaltungen ist die richtige Wahl der Kapazität entscheidend für die Bandbreitenregelung von Filtern, die Stimmkurve von Oszillatoren oder die Anpassung von Impedanzen, um maximale Signalübertragung und minimale Reflexion zu gewährleisten. Die 10%ige Toleranz ist hierbei ein wichtiger Faktor, um die gewünschten Schaltungsparameter im Rahmen der Spezifikationen zu halten. Für Entwickler, die auf Präzision angewiesen sind, ist diese Komponente eine verlässliche Wahl.
Zuverlässigkeit durch Materialwahl und Konstruktion
Die Wahl eines MLCC gegenüber anderen Kondensatortypen, wie z.B. Tantal- oder Elektrolytkondensatoren, liegt oft in der überlegenen Stabilität und dem breiteren Betriebstemperaturbereich begründet. Insbesondere die C0G/NP0-Keramiken, die für Kapazitäten im Pikofarad-Bereich häufig verwendet werden, bieten eine nahezu perfekte Temperaturkompensation, was bedeutet, dass sich die Kapazität über einen weiten Temperaturbereich kaum verändert. Dies ist ein entscheidender Vorteil in Anwendungen, die konstante Leistung über verschiedene Umgebungsbedingungen hinweg erfordern. Die SMD-Bauweise minimiert zudem die Größe und das Gewicht, was die Integration in kompakte Geräte erleichtert.
Zukunftssichere Schaltungsentwicklung
In einer sich ständig weiterentwickelnden Technologielandschaft ist die Auswahl von Komponenten, die nicht nur den aktuellen Anforderungen genügen, sondern auch zukünftige Entwicklungen unterstützen, von großer Bedeutung. Der RND 1500603N1R0 bietet durch seine konsistenten elektrischen Eigenschaften und seine robuste Bauweise die Grundlage für langlebige und zuverlässige elektronische Produkte. Die Investition in hochwertige Kondensatoren wie diesen reduziert das Risiko von Ausfällen und Nachbesserungen und trägt somit zur Gesamtwirtschaftlichkeit eines Projekts bei.
FAQ – Häufig gestellte Fragen zu RND 1500603N1R0 – SMD-Kerko, 0603, 1 pF, 50 V, 10%, MLCC
Was bedeutet die Gehäusegröße 0603?
Die Gehäusegröße 0603 ist ein Standardmaß für oberflächenmontierbare Bauteile (SMD). Sie gibt die Abmessungen des Bauteils in Zoll an: 06 steht für die Länge (0.06 Zoll) und 03 für die Breite (0.03 Zoll). Umgerechnet entspricht dies in Millimetern etwa 1.6 mm x 0.8 mm. Dieses kompakte Format ermöglicht eine hohe Bauteildichte auf der Leiterplatte.
Für welche Frequenzbereiche ist ein 1 pF Kondensator am besten geeignet?
Ein 1 pF Kondensator ist aufgrund seiner geringen Kapazität besonders gut für Hochfrequenzanwendungen geeignet. Typische Einsatzbereiche liegen im MHz- bis GHz-Bereich. Er wird häufig in HF-Schwingkreisen, Filterzweigen, Impedanzanpassungsnetzwerken und zur Entkopplung von sehr schnellen Signalpfaden eingesetzt.
Welche Vorteile bietet ein MLCC gegenüber anderen Kondensatortypen?
MLCCs (Multi-Layer Ceramic Capacitors) zeichnen sich durch ihre hohe Zuverlässigkeit, exzellente Temperaturbeständigkeit, geringen Verlustfaktor und ihre Kompaktheit aus. Sie sind ideal für Hochfrequenzanwendungen, da sie geringe parasitäre Induktivitäten und Widerstände aufweisen. Zudem sind sie unpolarisiert, was ihre Anwendung vereinfacht.
Ist der RND 1500603N1R0 für pulsierende Spannungen geeignet?
Die Nennspannung von 50V DC bezieht sich auf die maximal zulässige Gleichspannung. Für pulsierende Spannungen muss die Spitzenamplitude der Pulsierung die Nennspannung nicht überschreiten. Bei Anwendungen mit signifikanten Pulsierungen ist es ratsam, die Spannungsfestigkeit des Kondensators sorgfältig zu prüfen und gegebenenfalls mit einem Sicherheitsfaktor zu arbeiten.
Was bedeutet die Kapazitätstoleranz von 10%?
Eine Kapazitätstoleranz von 10% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators innerhalb eines Bereichs von ±10% des nominalen Wertes von 1 pF liegt. Das heißt, der tatsächliche Wert kann zwischen 0.9 pF und 1.1 pF liegen. Für präzise Anwendungen, bei denen eine noch höhere Genauigkeit erforderlich ist, sind Kondensatoren mit geringeren Toleranzen (z.B. 5% oder 1%) erhältlich.
Kann der RND 1500603N1R0 in Automotive-Anwendungen eingesetzt werden?
Ja, mit entsprechender Qualifizierung und unter Berücksichtigung der spezifischen Automotive-Anforderungen (Temperatur, Vibration, Zuverlässigkeit) können MLCCs wie der RND 1500603N1R0 in vielen Automotive-Anwendungen eingesetzt werden. Die hier angegebene Spezifikation ist eine allgemeine Leistungsbeschreibung; für spezielle Automotive-Qualifikationen sind spezifische Produktvarianten zu prüfen.
Worauf sollte ich bei der Montage von SMD-Kondensatoren achten?
Bei der Montage von SMD-Kondensatoren ist eine präzise Löttechnik entscheidend. Die Lötpads auf der Leiterplatte und die Anschlüsse des Kondensators müssen sauber und frei von Oxidation sein. Die richtige Löttemperatur und -zeit sind zu beachten, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden. Die Verwendung von bleifreien Lötpasten ist heute Standard und erfordert oft angepasste Prozessparameter.
