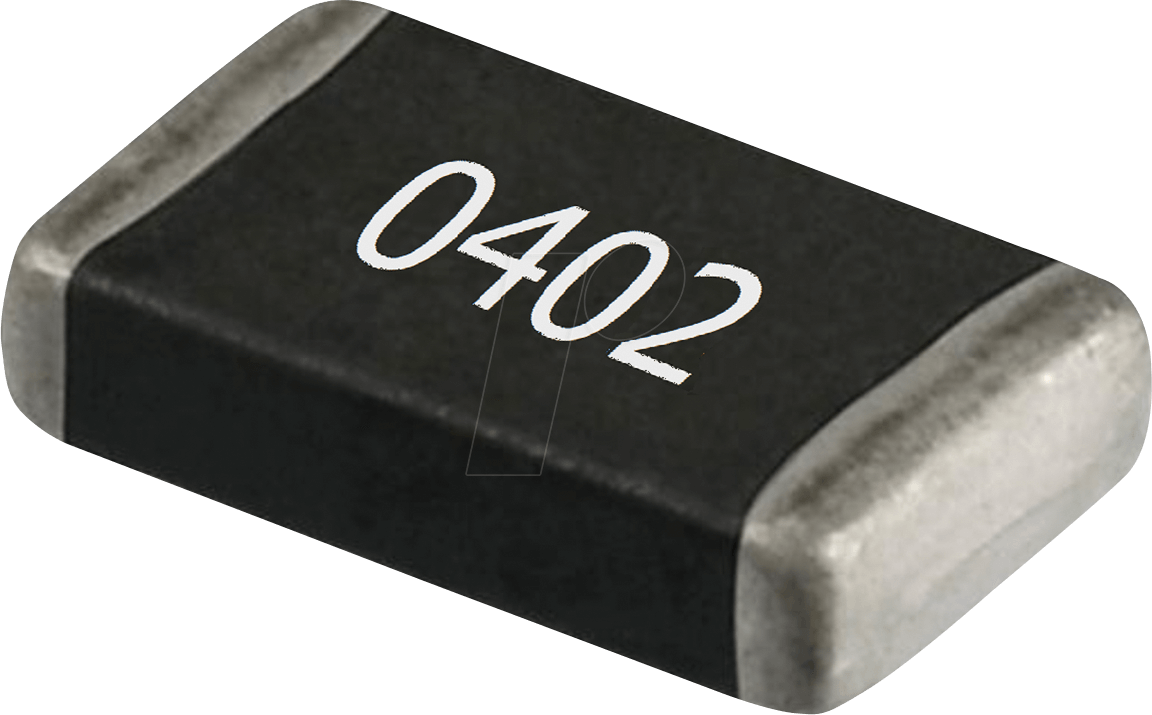

Präzisionsarbeit für anspruchsvolle Elektronikanwendungen: RND 0402 1 620K – Der SMD-Widerstand für höchste Ansprüche
Sie suchen nach einem SMD-Widerstand, der präzise Signalverarbeitung und zuverlässige Stromkreissteuerung in kleinsten Bauraumdimensionen ermöglicht? Der RND 0402 1 620K – ein SMD-Widerstand mit 620 kOhm Widerstandswert, 62,5 mW Leistung und einer beeindruckenden Toleranz von 1% – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf höchste Genauigkeit und Langlebigkeit ihrer elektronischen Komponenten legen. Dieses Bauteil adressiert die Notwendigkeit, empfindliche Schaltungen vor Überlastung zu schützen, Signale exakt zu dämpfen und stabile Arbeitspunkte in komplexen elektronischen Systemen zu gewährleisten, wo selbst kleinste Abweichungen die Performance beeinträchtigen könnten.
Warum der RND 0402 1 620K die überlegene Wahl ist
Im Vergleich zu Standardwiderständen bietet der RND 0402 1 620K eine signifikant höhere Präzision und Zuverlässigkeit, insbesondere in Anwendungen, die von exakten elektrischen Parametern abhängen. Seine kompakte Bauform im 0402-Format ermöglicht eine dichte Bestückung von Leiterplatten, was für moderne Miniaturisierungstrends unerlässlich ist. Die geringe Toleranz von 1% minimiert Streuungen in der Schaltung und gewährleistet konsistente Performance über eine Vielzahl von Geräten und Produktionschargen hinweg. Die Nennleistung von 62,5 mW erlaubt den Einsatz in einer breiten Palette von Signalverarbeitungs- und Steuerschaltungen, wo moderate Leistungsdissipation erforderlich ist, ohne dabei Kompromisse bei der Genauigkeit einzugehen.
Technische Überlegenheit und Anwendungsbereiche
Der RND 0402 1 620K repräsentiert Spitzentechnologie im Bereich der passiven elektronischen Bauelemente. Seine Konstruktion ist darauf ausgelegt, den Anforderungen moderner Elektronik gerecht zu werden, die von hoher Integrationsdichte und präziser Funktionsweise geprägt ist.
- Hohe Präzision: Eine Toleranz von ±1% sichert die exakte Einhaltung des Sollwiderstandswertes, was für empfindliche Analogschaltungen, Filter und Bias-Netzwerke entscheidend ist. Dies vermeidet unerwünschte Abweichungen in Signalpegeln und Arbeitspunkten.
- Kompakte Bauform: Das 0402-SMD-Gehäuse (Surface Mount Device) ist extrem klein und ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf Leiterplatten. Dies ist essentiell für die Entwicklung von Geräten, bei denen jede Millimetereinsparung zählt, wie z.B. in der Medizintechnik, der mobilen Kommunikation oder der Unterhaltungselektronik.
- Zuverlässige Leistungsaufnahme: Mit einer Nennleistung von 62,5 mW kann dieser Widerstand moderate Mengen an Energie sicher ableiten und ist somit für viele gängige Schaltungsanwendungen geeignet, ohne zu überhitzen oder auszufallen.
- Vielfältige Einsatzmöglichkeiten: Ob in der Signalaufbereitung, der Stromregelung, als Teil von Spannungsdelimitern oder zur Einstellung von Verstärkungsfaktoren – die universellen Eigenschaften machen ihn zu einem unverzichtbaren Bauteil für verschiedenste elektronische Designs.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, ist der Widerstand resistent gegenüber Umwelteinflüssen und gewährleistet eine lange Lebensdauer und stabile elektrische Eigenschaften, auch unter anspruchsvollen Betriebsbedingungen.
- Gleichmäßige Stromverteilung: Durch seine präzise Fertigung wird eine gleichmäßige Stromverteilung im Widerstandselement gewährleistet, was Hotspots und damit verbundene Leistungsverluste oder Schäden minimiert.
Detaillierte Spezifikationen und Qualitätsmerkmale
Um die Leistungsfähigkeit und Zuverlässigkeit des RND 0402 1 620K SMD-Widerstands zu unterstreichen, werden seine Kerneigenschaften im Folgenden detailliert aufgeführt. Diese Spezifikationen sind entscheidend für die Auswahl des richtigen Bauteils in jedem anspruchsvollen Elektronikprojekt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | SMD-Widerstand |
| Hersteller-Artikelnummer | RND 0402 1 620K |
| Gehäusegröße | 0402 (entspricht 1.0 mm x 0.5 mm) |
| Widerstandswert | 620 kOhm (Kilohm) |
| Leistung (Dauerleistung) | 62,5 mW (Milliwatt) |
| Toleranz | ±1% (Prozent) |
| Material des Widerstandselements | Metallschicht auf Keramiksubstrat (Typisch für präzise SMD-Widerstände) |
| Temperaturkoeffizient | Typischerweise < ±200 ppm/°C (Parts Per Million per Degree Celsius), gewährleistet stabile Werte über einen breiten Temperaturbereich |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C, ermöglicht zuverlässigen Betrieb unter extremen Bedingungen |
| Maximale Betriebsspannung | Abhängig von der Gehäusegröße, typischerweise im Bereich von 50V für 0402-Gehäuse, was für die meisten Signalverarbeitungsanwendungen ausreichend ist. |
| Anwendungsspezifische Merkmale | Hohe Frequenzstabilität, geringes thermisches Rauschen, ausgezeichnete Lötbarkeit und Beständigkeit gegenüber Lötprozessen. |
| Qualitätsstandards | Entspricht gängigen Industriestandards für passive Bauelemente, z.B. AEC-Q200 konformität (oft für automotive Anwendungen, aber Indikator für hohe Zuverlässigkeit) |
Fortschrittliche Technologie und Fertigungsprozesse
Die Herstellung von SMD-Widerständen im 0402-Format erfordert hochpräzise Fertigungstechnologien. Der RND 0402 1 620K wird mittels fortschrittlicher Verfahren produziert, die eine exakte Ablagerung der widerstandsgebenden Schicht und präzise Trimvorgänge zur Einstellung des Zielwiderstandswertes ermöglichen. Dies beinhaltet oft den Einsatz von Laser-Trim-Systemen, die eine feine Anpassung des Widerstandswertes bis zur geforderten Toleranz von 1% erlauben.
Das Keramiksubstrat dient als thermisch leitende Basis und stellt mechanische Stabilität sicher. Die Metallschicht wird so aufgetragen, dass sie ein definiertes elektrisches Feld erzeugt, das dem Stromfluss Widerstand leistet. Die Kappenkontakte sind so konzipiert, dass sie eine optimale elektrische Verbindung mit der Leiterplatte und eine gute Lötbarkeit gewährleisten. Diese sorgfältige Auswahl der Materialien und die präzise Kontrolle des Fertigungsprozesses sind ausschlaggebend für die herausragende Performance und Zuverlässigkeit dieses SMD-Widerstands.
Für Anwendungen, die eine besonders hohe Zuverlässigkeit erfordern, wie z.B. in der Medizintechnik oder der Luft- und Raumfahrt, werden Widerstände dieser Bauart oft zusätzlichen Qualifizierungstests unterzogen, die ihre Beständigkeit gegenüber Vibrationen, Schockbelastungen und extremen Temperaturen belegen. Die Spezifikation von 62,5 mW Leistung stellt sicher, dass der Widerstand auch bei längerem Betrieb unterhalb seiner thermischen Belastungsgrenze bleibt, was die Lebensdauer weiter verlängert und die Zuverlässigkeit erhöht.
Schaltungsdesign-Implikationen und Optimierung
Bei der Integration des RND 0402 1 620K in ein Schaltungsdesign sind mehrere Faktoren zu berücksichtigen, um sein volles Potenzial auszuschöpfen. Die geringe Toleranz von 1% ist besonders wertvoll in Designs, bei denen die genaue Einstellung von Verstärkung, Filtereckfrequenzen oder Arbeitspunkten kritisch ist. Dies reduziert die Notwendigkeit für nachgeschaltete Kalibrierungen oder den Einsatz von Trimmern.
Die Nennleistung von 62,5 mW gibt einen klaren Hinweis auf die zulässige Verlustleistung unterhalb der Umgebungstemperatur. Es ist wichtig, die tatsächliche Verlustleistung in der Schaltung zu berechnen, um sicherzustellen, dass diese Nennleistung nicht überschritten wird. Dies ist insbesondere in Designs mit höherem Stromfluss oder in Umgebungen mit erhöhter Umgebungstemperatur relevant. Der Einsatz von Widerständen mit ausreichender Leistungsreserve trägt maßgeblich zur Langzeitstabilität und Zuverlässigkeit der gesamten Schaltung bei.
Die kleine Gehäusegröße des 0402-Formats ermöglicht dichte Bestückungen. Dies kann jedoch auch dazu führen, dass die thermische Anbindung an die Leiterplatte und die Kühlung eine größere Rolle spielen. Eine gute Masseführung und ausreichende Kupferflächen auf der Leiterplatte können helfen, die Wärme effizient abzuleiten und den Temperaturkoeffizienten des Widerstandes im optimalen Bereich zu halten. Die Wahl der Lötpaste und des Lötprozesses sollte ebenfalls auf die Tiny-Größe abgestimmt sein, um eine zuverlässige elektrische Verbindung zu gewährleisten.
In Hochfrequenzanwendungen sind die parasitären Effekte von Widerständen, wie Induktivität und Kapazität, von Bedeutung. Während der RND 0402 1 620K für seine geringen parasitären Effekte bekannt ist, ist es dennoch ratsam, diese bei der Auslegung von Hochfrequenzschaltungen zu berücksichtigen. Die präzise Fertigung minimiert diese Effekte im Vergleich zu größeren Bauformen oder weniger präzisen Widerständen.
FAQ – Häufig gestellte Fragen zu RND 0402 1 620K – SMD-Widerstand, 0402, 620 kOhm, 62,5 mW, 1%
Was bedeutet die Gehäusegröße 0402?
Die Gehäusegröße 0402 ist ein Standard für SMD-Bauteile und gibt die ungefähren Abmessungen des Widerstands an. Sie beträgt typischerweise 0.04 Zoll x 0.02 Zoll, was umgerechnet etwa 1.0 mm x 0.5 mm entspricht. Diese extrem kompakte Größe ermöglicht eine hohe Bauteildichte auf Leiterplatten.
Warum ist die Toleranz von 1% wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils nicht mehr als 1% vom angegebenen Wert (620 kOhm) abweicht. Für präzise Schaltungsdesigns, bei denen genaue Spannungsverhältnisse oder Signalpegel erforderlich sind, ist diese geringe Abweichung entscheidend, um die gewünschte Funktion und Leistung der Schaltung zu gewährleisten.
Ist der RND 0402 1 620K für Hochfrequenzanwendungen geeignet?
Ja, SMD-Widerstände wie der RND 0402 1 620K sind aufgrund ihrer geringen parasitären Induktivitäten und Kapazitäten im Vergleich zu bedrahteten Bauteilen generell gut für Hochfrequenzanwendungen geeignet. Die präzise Fertigung minimiert zusätzliche Störeffekte.
Was passiert, wenn die Nennleistung von 62,5 mW überschritten wird?
Das Überschreiten der Nennleistung von 62,5 mW kann zu einer Überhitzung des Widerstands führen. Dies kann die Lebensdauer des Bauteils drastisch verkürzen, zu einer Veränderung seines Widerstandswertes oder im schlimmsten Fall zum Ausfall des Widerstands und potenziellen Schäden an anderen Komponenten führen.
Welchen Temperaturbereich deckt der RND 0402 1 620K ab?
Der RND 0402 1 620K ist für einen typischen Betriebstemperaturbereich von -55°C bis +155°C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch unter widrigen Umgebungsbedingungen.
Kann ich diesen Widerstand mit Hand löten?
Das Löten von 0402-Bauteilen erfordert zwar Präzision und oft spezialisiertes Werkzeug (wie feine Lötspitzen und eventuell eine Lupe), ist aber grundsätzlich machbar. Für eine hohe Erfolgsquote und zuverlässige Verbindungen wird jedoch oft die Verwendung von Reflow-Lötverfahren oder professioneller SMD-Lötstation empfohlen.
Welche Art von Schaltungen sind für diesen Widerstandswert (620 kOhm) typisch?
Ein Widerstandswert von 620 kOhm ist typisch für Anwendungen, bei denen eine signifikante Impedanz benötigt wird, z.B. in Bias-Schaltungen für Transistoren oder FETs, als Teil von RC-Filtern, zur Begrenzung von Strömen in empfindlichen Schaltungen oder in Spannungsteilern für niederfrequente Signalverarbeitung.
