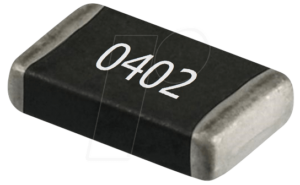

Präzision für anspruchsvolle Schaltungen: Der RND 0402 1 120K SMD-Widerstand
Wenn es um präzise Stromsteuerung und Signalintegrität in elektronischen Schaltungen geht, sind Standardlösungen oft nicht ausreichend. Der RND 0402 1 120K SMD-Widerstand mit einer Impedanz von 120 kOhm, einer Leistung von 63 mW und einer Toleranz von 1% bietet eine herausragende Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und Genauigkeit in ihren Projekten benötigen. Er löst das Problem der unerwünschten Schwankungen im Stromfluss und der potenziellen Beeinträchtigung der Schaltungsfunktion durch ungenaue Widerstandswerte.
Überlegene Leistung und Zuverlässigkeit im Miniaturformat
Der RND 0402 1 120K SMD-Widerstand zeichnet sich durch seine überlegene Performance und Langlebigkeit aus, die ihn von generischen Alternativen abhebt. Die präzise gefertigte Widerstandsschicht gewährleistet eine konstante und stabile Impedanz über einen breiten Temperaturbereich hinweg. Dies minimiert das Risiko von Fehlfunktionen und Leistungseinbußen, selbst unter anspruchsvollen Betriebsbedingungen. Die geringe Toleranz von 1% ist entscheidend für Anwendungen, bei denen kleinste Abweichungen kritisch sind, wie beispielsweise in präzisen Messgeräten, analogen Schaltungen oder Filterdesigns. Die robuste Bauweise im 0402-SMD-Gehäuse ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist ideal für automatisierte Bestückungsprozesse, was die Effizienz in der Produktion steigert.
Kernvorteile für Ihre Elektronikprojekte
- Extrem hohe Präzision: Die Toleranz von nur 1% garantiert exakte Widerstandswerte, unerlässlich für sensitive Schaltungen und präzise Messungen.
- Zuverlässige Leistungsaufnahme: Mit 63 mW Belastbarkeit ist dieser Widerstand für eine Vielzahl von Anwendungen gerüstet, ohne an Zuverlässigkeit einzubüßen.
- Kompaktes 0402-SMD-Gehäuse: Spart wertvollen Platz auf der Leiterplatte und ermöglicht miniaturisierte Designs.
- Stabile elektrische Eigenschaften: Konstante Impedanzwerte auch bei wechselnden Umgebungstemperaturen sorgen für berechenbare Schaltungsergebnisse.
- Langlebigkeit und Robustheit: Hochwertige Materialien und Fertigungsprozesse gewährleisten eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von elektronischen Schaltungen, von Prototypen bis hin zu industriellen Anwendungen.
- Automatisierungskompatibilität: Standardisierte Abmessungen und Oberflächenbehandlung erleichtern die maschinelle Bestückung und reduzieren Produktionskosten.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modellnummer | RND 0402 1 120K |
| Gehäusegröße | 0402 (Metric 1005) |
| Nennwiderstand | 120 kOhm |
| Leistung (Dauerbelastung) | 63 mW |
| Toleranz | ± 1% |
| Temperaturkoeffizient (typisch) | ± 50 ppm/°C bis ± 200 ppm/°C (abhängig von spezifischer Bauart, genaue Datenblatt-Referenz empfohlen) |
| Betriebstemperaturbereich | -55 °C bis +155 °C (typisch) |
| Montageart | SMD (Surface Mount Device) |
| Herstellungstechnologie | Dünnschicht- oder Dickschichttechnologie (typisch für SMD-Widerstände dieser Größe und Präzision) |
Material und Konstruktion für optimale Leistung
Der RND 0402 1 120K SMD-Widerstand ist typischerweise aus einer präzise aufgebrachten Widerstandsschicht gefertigt, die auf einem keramischen Substrat basiert. Die Wahl des keramischen Materials, oft Aluminiumoxid (Al2O3), gewährleistet eine ausgezeichnete thermische Stabilität und eine gute elektrische Isolation. Die Widerstandsschicht selbst kann aus verschiedenen Materialien wie Metallfilm, Metalloxidfilm oder einer speziellen Legierung bestehen, die so konzipiert ist, dass sie einen stabilen und definierten Widerstandswert mit einer geringen Abhängigkeit von externen Faktoren wie Temperatur und Feuchtigkeit bietet. Die äußere Schutzschicht ist robust und schützt die empfindliche Widerstandsschicht vor mechanischer Beschädigung und Umwelteinflüssen. Die Lötanschlüsse sind für eine zuverlässige und leitfähige Verbindung mit der Leiterplatte optimiert.
Einsatzgebiete und Anwendungsbereiche
Dieser präzise SMD-Widerstand ist eine ideale Wahl für eine breite Palette von elektronischen Anwendungen, bei denen Genauigkeit und Zuverlässigkeit von größter Bedeutung sind:
- Signalverarbeitung: In Audio- und Videoverarbeitungsschaltungen zur Filterung, Pegelanpassung und als Teil von Verstärkerschaltungen.
- Mess- und Prüftechnik: Als präzise Referenzwiderstände in Mesgeräten, Oszilloskopen, Multimetern und anderen Diagnosewerkzeugen.
- Analoge Schaltungen: In Filterkreisen, Schwingkreisen und anderen analogen Designs, bei denen exakte Frequenz- und Zeitkonstanten erforderlich sind.
- Stromversorgung: Zur Stabilisierung von Spannungen und Strömen in komplexen Netzteildesigns.
- Medizintechnik: In Geräten, die eine hohe Genauigkeit und Zuverlässigkeit erfordern, wie beispielsweise Überwachungsgeräte oder bildgebende Systeme.
- Telekommunikation: In Hochfrequenzschaltungen und Signalwegen, wo präzise Impedanzanpassung entscheidend ist.
- Automobilindustrie: In Steuergeräten und Sensoriksystemen, die robusten und präzisen Komponenten bedürfen.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Regelungstechnik, wo Stabilität und Präzision unerlässlich sind.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu RND 0402 1 120K – SMD-Widerstand, 0402, 120 kOhm, 63 mW, 1%
Was bedeutet die Gehäusegröße „0402“?
Die Gehäusegröße „0402“ (metrisch 1005) bezieht sich auf die physischen Abmessungen des SMD-Bauteils. Konkret bedeutet dies eine Länge von 0,04 Zoll (ca. 1,0 mm) und eine Breite von 0,02 Zoll (ca. 0,5 mm). Diese Größe ist typisch für eine hohe Packungsdichte auf Leiterplatten und wird häufig in modernen elektronischen Geräten eingesetzt.
Warum ist eine Toleranz von 1% wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um maximal 1% vom Nennwert (hier 120 kOhm) abweichen darf. Für präzise Schaltungen, wie sie in Messtechnik, Analogsynthese oder Hochfrequenzanwendungen vorkommen, sind solche geringen Abweichungen essenziell, um die Funktionalität und Genauigkeit der gesamten Schaltung zu gewährleisten.
Welche maximale Leistung kann der Widerstand dauerhaft aufnehmen?
Der RND 0402 1 120K SMD-Widerstand ist für eine Dauerbelastung von 63 mW ausgelegt. Das bedeutet, dass er diese Leistung über einen längeren Zeitraum hinweg verkraften kann, ohne Schaden zu nehmen oder seine Spezifikationen zu verändern. Bei höheren Leistungsanforderungen müssen größere oder speziellere Widerstände verwendet werden.
Wie beeinflusst die Temperatur den Widerstandswert?
Alle Widerstände zeigen eine gewisse Abhängigkeit ihres Widerstandswertes von der Temperatur, bekannt als Temperaturkoeffizient. Für diesen Widerstand liegt dieser typischerweise im Bereich von ± 50 ppm/°C bis ± 200 ppm/°C. Das bedeutet, für jeden Grad Celsius Temperaturänderung ändert sich der Widerstandswert um diesen Bruchteil des Nennwertes. Dies ist ein wichtiger Parameter bei der Auslegung von Schaltungen, die in Umgebungen mit variierenden Temperaturen betrieben werden.
Für welche Art von Anwendungen ist dieser Widerstand am besten geeignet?
Dieser Widerstand eignet sich hervorragend für alle Anwendungen, bei denen eine hohe Präzision und Zuverlässigkeit der Widerstandswerte erforderlich ist. Dazu gehören unter anderem Signalverarbeitung, Messtechnik, Filterdesigns, Stromversorgungsstabilisierungen, medizinische Geräte und Telekommunikationselektronik.
Ist der RND 0402 1 120K für automatisierte Bestückungsprozesse geeignet?
Ja, absolut. Als SMD-Bauteil im gängigen 0402-Gehäuse ist dieser Widerstand speziell für automatisierte Pick-and-Place-Maschinen konzipiert. Seine standardisierten Abmessungen und die Oberflächenbeschaffenheit der Anschlüsse gewährleisten eine effiziente und zuverlässige Bestückung auf Leiterplatten.
Kann ich diesen Widerstand in einer Umgebung mit extremen Temperaturen einsetzen?
Der typische Betriebstemperaturbereich für diesen Widerstand liegt zwischen -55 °C und +155 °C. Innerhalb dieses Bereichs behält er seine spezifizierten elektrischen Eigenschaften bei. Für extremere Temperaturen sind jedoch spezialisierte Widerstandstypen erforderlich, die in diesem Produktdatenblatt nicht spezifiziert sind.
