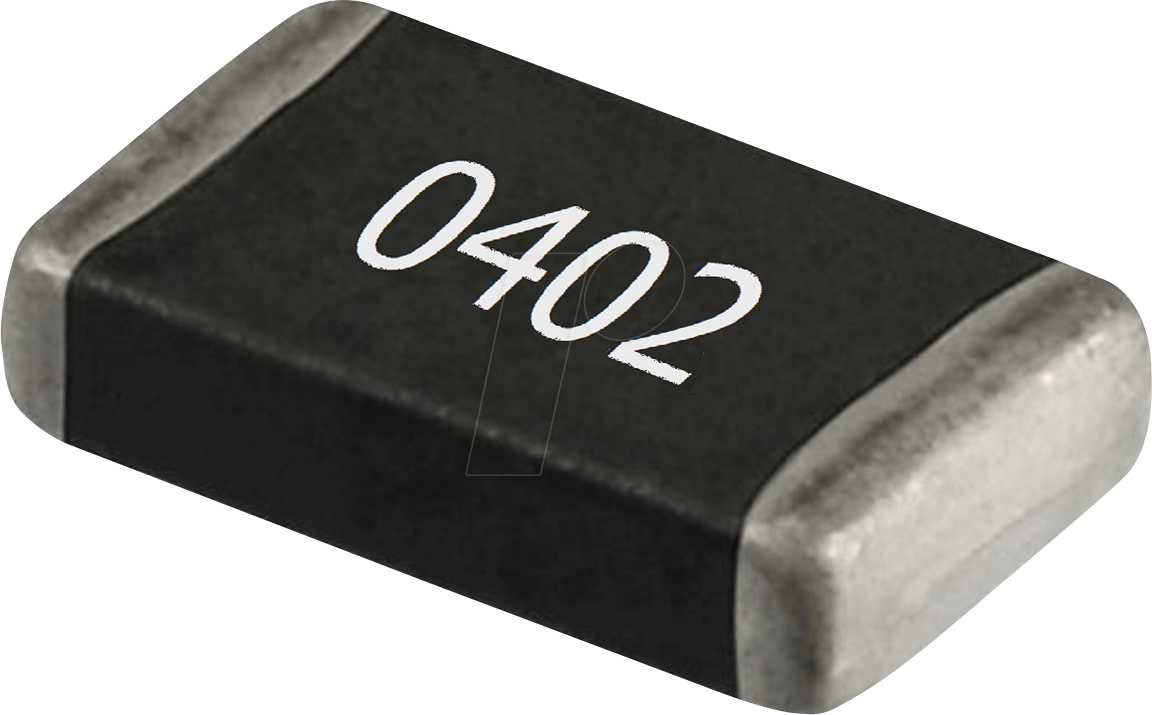

Präzise Signalverarbeitung für anspruchsvolle Elektronikprojekte: Der RND 0402 1 4,02K – SMD-Widerstand
Für Entwickler und Technikbegeisterte, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen fordern, ist der RND 0402 1 4,02K – ein SMD-Widerstand mit einer Nennleistung von 62,5 mW und einer Toleranz von nur 1% – die ideale Lösung. Dieses Bauteil minimiert unerwünschte Signalverzerrungen und Rauschen, was es unverzichtbar macht für Anwendungen, bei denen jede Komponente zählt, von hochfrequenten Schaltungen bis hin zu präzisen Messgeräten.
Überlegene Leistung und Zuverlässigkeit im kleinsten Format
Der RND 0402 1 4,02K – SMD-Widerstand repräsentiert die Spitze der modernen passiven Bauteiltechnologie. Seine herausragende Genauigkeit von 1% stellt sicher, dass die Schaltungsparameter exakt eingehalten werden, was für die Stabilität und Vorhersagbarkeit komplexer elektronischer Systeme unerlässlich ist. Im Vergleich zu Standardwiderständen mit größeren Toleranzen bietet dieser SMD-Widerstand eine signifikant verbesserte Performance, reduziert Ausfallwahrscheinlichkeiten und ermöglicht kompaktere Designs durch seine Bauform.
Technologische Exzellenz und Materialqualität
Die Konstruktion des RND 0402 1 4,02K – SMD-Widerstands basiert auf fortschrittlichen Herstellungsverfahren, die für ihre Robustheit und Langlebigkeit bekannt sind. Die präzise aufgebrachte Widerstandsschicht, typischerweise aus einer Metalloxidschicht oder einer ähnlichen Legierung, wird durch eine schützende Glasur versiegelt, die Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und chemische Substanzen gewährleistet. Diese Materialwahl und die Fertigungstechnik sind entscheidend für die Aufrechterhaltung der spezifizierten elektrischen Eigenschaften über einen weiten Temperaturbereich.
Optimiert für Oberflächenmontage (SMD)
Die Bauform 0402 (entspricht 0.04 Zoll x 0.02 Zoll oder ca. 1.0 mm x 0.5 mm) ist ein Schlüsselmerkmal dieses Widerstands. Sie ermöglicht eine extrem dichte Bestückung von Leiterplatten, was besonders in der Konsumerelektronik, Telekommunikation und medizinischen Geräten von Bedeutung ist, wo Platzersparnis eine hohe Priorität hat. Die standardisierten Lötflächen an den Enden des Bauteils sind für automatisierte Bestückungsprozesse optimiert und gewährleisten zuverlässige Lötverbindungen.
Präzisionswiderstand für anspruchsvolle Schaltungen
Mit einem exakten Widerstandswert von 4,02 kOhm spielt dieser Baustein eine kritische Rolle in der präzisen Steuerung von Strömen und Spannungen. In Verstärkerschaltungen, Filtern oder als Teil von Spannungsteilern trägt er maßgeblich zur Signalintegrität bei. Die Nennleistung von 62,5 mW ist ausreichend für eine Vielzahl von Anwendungen, bei denen keine hohen Dauerbelastungen auftreten, sichert aber gleichzeitig eine Reserve für kurzzeitige Leistungsspitzen.
Anwendungsgebiete und Vorteile
Der RND 0402 1 4,02K – SMD-Widerstand findet breite Anwendung in:
- Hochfrequenzschaltungen: Zur Impedanzanpassung und zur Minimierung von Reflexionen in HF-Pfaden.
- Präzisionsinstrumentierung: In Messgeräten und Sensoren, wo genaue Signalaufbereitung entscheidend ist.
- Audioelektronik: Zur Sicherstellung einer unverfälschten Signalübertragung in High-End-Audioverstärkern.
- Medizintechnik: In Implantaten und diagnostischen Geräten, wo Zuverlässigkeit und Präzision Leben retten können.
- Telekommunikationssysteme: In Basisstationen und Endgeräten für stabile Datenübertragung.
- Mobile Geräte: Zur Energieeffizienz und Miniaturisierung in Smartphones und Tablets.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modell | 0402 1 4,02K |
| Bauform | SMD 0402 |
| Widerstandswert | 4,02 kOhm |
| Toleranz | ± 1% |
| Nennleistung | 62,5 mW |
| Temperaturkoeffizient (TCR) | Typischerweise im Bereich von ± 100 ppm/°C bis ± 200 ppm/°C (für Präzisionswiderstände dieser Klasse). Die genaue Spezifikation kann je nach spezifischer Fertigungscharge variieren, gewährleistet aber eine hohe Stabilität über den Betriebstemperaturbereich. |
| Max. Betriebsspannung | Abhängig von der Gehäusegröße und den thermischen Bedingungen, üblicherweise im Bereich von 50V bis 100V für die 0402 Bauform, um eine sichere Funktion zu gewährleisten. |
| Betriebstemperaturbereich | -55°C bis +125°C (typischer Wert für solche Präzisionswiderstände, der eine zuverlässige Funktion unter diversen Umweltbedingungen sicherstellt.) |
| Gehäusematerial | Keramischer Körper mit Endkappen aus einer leitfähigen Metallisierung, versiegelt mit einer nicht-leitenden Schutzlackierung. |
| Anschlussart | Lötanschluss für Oberflächenmontage |
Häufig gestellte Fragen (FAQ) zu RND 0402 1 4,02K – SMD-Widerstand, 0402, 4,02 kOhm, 62,5 mW, 1%
Was bedeutet die Bauform 0402?
Die Bauform 0402 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. Sie entspricht ungefähr 1.0 mm Länge und 0.5 mm Breite. Diese extrem kompakte Größe ermöglicht eine hohe Bestückungsdichte auf Leiterplatten und ist essenziell für die Miniaturisierung elektronischer Geräte.
Warum ist eine Toleranz von 1% wichtig?
Eine Toleranz von 1% gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert (hier 4,02 kOhm) abweichen darf. Bei präzisen Schaltungen, wie sie in Messgeräten oder Hochfrequenzanwendungen vorkommen, sind geringe Abweichungen entscheidend für die Genauigkeit und Stabilität der Schaltung. Eine geringe Toleranz minimiert Fehler und unerwünschte Effekte.
Welche Anwendungen profitieren am meisten von diesem Widerstand?
Dieser Widerstand eignet sich hervorragend für anspruchsvolle Anwendungen, die hohe Präzision und Signalintegrität erfordern. Dazu gehören beispielsweise RF-Schaltungen, präzise analoge Filter, Signalaufbereitung in Messinstrumenten, Audioverstärker im High-End-Bereich und medizinische Elektronik, wo Zuverlässigkeit und Genauigkeit oberste Priorität haben.
Kann dieser Widerstand für Hochleistungsanwendungen verwendet werden?
Mit einer Nennleistung von 62,5 mW ist dieser Widerstand für Anwendungen konzipiert, bei denen die thermische Belastung im Rahmen bleibt. Für Schaltungen mit konstant hohen Leistungsableitungen sind größere Widerstandsbauteile mit höherer Nennleistung erforderlich. Dieser Widerstand ist ideal für Signalleitungen und Steuerkreise, wo die Stromstärken gering sind.
Was ist der Unterschied zwischen einem SMD-Widerstand und einem bedrahteten Widerstand?
SMD-Widerstände (Surface Mount Device) werden direkt auf die Oberfläche einer Leiterplatte gelötet, was kompaktere Designs und automatisierte Fertigungsprozesse ermöglicht. Bedrahtete Widerstände haben Anschlussdrähte, die durch Löcher in der Leiterplatte gesteckt und auf der Rückseite verlötet werden. SMD-Bauformen wie die 0402 sind wesentlich kleiner.
Wie beeinflusst der Temperaturkoeffizient (TCR) die Leistung des Widerstands?
Der Temperaturkoeffizient gibt an, wie stark sich der Widerstandswert mit jeder Grad Celsius Änderung der Temperatur verändert. Ein niedriger TCR, wie er bei Präzisionswiderständen üblich ist, bedeutet eine hohe Stabilität des Widerstandswerts über einen weiten Temperaturbereich. Dies ist entscheidend für Anwendungen, die unter variierenden Umweltbedingungen betrieben werden.
Welche Art von Beschichtung oder Material wird verwendet, um die Langlebigkeit zu gewährleisten?
Diese SMD-Widerstände verwenden typischerweise eine Metalloxid- oder Metallfilm-Widerstandsschicht, die auf einem keramischen Substrat aufgebracht ist. Diese Schicht wird dann mit einer schützenden Glasur oder einem Lack versiegelt. Diese Materialien sind chemisch inert und mechanisch robust, um den Widerstand vor Feuchtigkeit, Korrosion und mechanischer Beanspruchung zu schützen und somit eine lange Lebensdauer zu gewährleisten.
