RJ45 Stecker und Buchsen: Die Schlüsselkomponenten für Ihre Netzwerkinfrastruktur
In der Welt der modernen Datenkommunikation sind zuverlässige Verbindungen das A und O. Unsere sorgfältig kuratierte Auswahl an RJ45 Steckern und Buchsen bietet Ihnen die essenziellen Bausteine für den Aufbau und die Erweiterung Ihrer Netzwerke. Ob für Heimnetzwerke, professionelle IT-Infrastrukturen, industrielle Anwendungen oder spezialisierte Kommunikationssysteme – wir führen Produkte, die höchste Ansprüche an Leistung, Langlebigkeit und Kompatibilität erfüllen. Diese Kategorie richtet sich an Netzwerktechniker, IT-Administratoren, Systemintegratoren sowie an anspruchsvolle Heimanwender, die Wert auf Stabilität und Performance legen.
Worauf Sie beim Kauf von RJ45 Steckern und Buchsen achten sollten
Die Wahl des richtigen RJ45 Steckers oder der passenden Buchse ist entscheidend für die Stabilität und Geschwindigkeit Ihres Netzwerks. Eine fundierte Entscheidung schützt Sie vor zukünftigen Problemen wie Signalverlust, geringer Bandbreite oder Ausfällen. Folgende Kriterien sollten Sie berücksichtigen:
- Netzwerkstandard (Kategorie): Achten Sie auf die Bezeichnung wie Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 7a oder Cat 8. Diese gibt die maximale Übertragungsgeschwindigkeit und Bandbreite an. Für heutige Netzwerke sind Cat 6a oder höher empfehlenswert, um für zukünftige Anforderungen gerüstet zu sein.
- Schirmung (STP/FTP/UTP): Unprotected Twisted Pair (UTP) ist am häufigsten, aber für Umgebungen mit starken elektromagnetischen Störungen (EMI) sind Shielded Twisted Pair (STP) oder Foiled Twisted Pair (FTP) Stecker und Buchsen besser geeignet. STP bietet eine zusätzliche Abschirmung für jedes Adernpaar, FTP eine gemeinsame Folienabschirmung.
- Steckertyp: Standard RJ45 Stecker sind für feste Kabel geeignet. Für die Installation vor Ort (Field Installable Connectors – FIC) gibt es spezielle Stecker, die eine einfache Montage ohne Crimpzange ermöglichen. Buchsen gibt es in verschiedenen Varianten wie Keystone-Module, Patchpanel-Module oder Aufputz-Dosen.
- Material und Verarbeitung: Hochwertige Kontakte (oft vergoldet) minimieren Übergangswiderstände und Korrosion. Das Gehäusematerial sollte robust und flammhemmend sein (z.B. ABS, PBT). Die Zugentlastung am Stecker ist essenziell für die Langlebigkeit.
- AWG-Bereich: Die American Wire Gauge (AWG) gibt den Durchmesser des Leiters an. Achten Sie darauf, dass der Stecker für den AWG-Bereich Ihres Netzwerkkabels (z.B. AWG 24-26) ausgelegt ist.
- Isolationsdurchmesser (OD): Der Außendurchmesser des Mantels und der einzelnen Adern des Kabels beeinflusst die Passform des Steckers.
- Anzahl der Kontakte/Adern: Standard RJ45 sind 8P8C (8 Positionen, 8 Kontakte). Achten Sie auf die korrekte Belegung für Ihre Anwendung.
- Spezielle Anwendungen: Für industrielle Umgebungen gibt es robuste, IP-geschützte RJ45-Steckverbinder. PoE (Power over Ethernet) unterstützende Komponenten sind für Anwendungen mit Stromversorgung über das Netzwerkkabel wichtig.
- Zertifizierungen: Achten Sie auf Normen wie UL, ETL, RoHS oder CE, die für Qualität und Sicherheit sprechen.
Unterschiede und Anwendungen von RJ45 Steckern und Buchsen
RJ45 (Registered Jack 45) ist der Standard für Ethernet-Netzwerke und beschreibt eine Familie von Steckverbindern, die üblicherweise für Twisted-Pair-Ethernet-Kabel verwendet werden. Die Kernfunktion von Steckern und Buchsen ist es, eine physische Verbindung zwischen zwei Netzwerkgeräten oder zwischen einem Gerät und einer Netzwerkbuchse herzustellen.
RJ45 Stecker
RJ45 Stecker werden am Ende von Netzwerkkabeln angebracht. Sie ermöglichen den Anschluss von Endgeräten wie Computern, Druckern, Routern oder Switches an das Netzwerk. Die Installation eines Steckers erfordert in der Regel eine spezielle Crimpzange und eine Aderpresse, um die einzelnen Leiter des Netzwerkkabels sicher mit den Kontakten des Steckers zu verbinden. Spezielle Field Installable Connectors (FIC) erlauben eine werkzeuglose oder werkzeugarme Montage vor Ort, was besonders bei Reparaturen oder Änderungen vorteilhaft ist.
RJ45 Buchsen

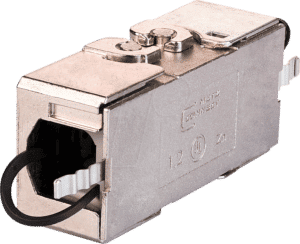

RJ45 Buchsen sind die Gegenstücke zu den Steckern und dienen als Anschlusspunkt in einer Wanddose, einem Patchpanel oder direkt in einem Gerät. Sie sind essenziell für die Strukturierung und Wartbarkeit von Netzwerken. Ein Netzwerk wird typischerweise mit Kabeln (oft fest verlegt) verbunden, die an beiden Enden in Buchsen münden. An diesen Buchsen können dann mittels Patchkabel (mit RJ45 Steckern) die Endgeräte angeschlossen werden. Dies erleichtert das Umstecken und die Fehlerbehebung erheblich. Keystone-Module sind ein gängiges Format, das in verschiedene Keystone-Aufnahmen (z.B. in Patchpanels oder Wandabdeckungen) eingesetzt werden kann.
Technologie und Leistungsklassen: Ein Überblick
Die Leistung von RJ45-Komponenten wird maßgeblich durch die unterstützten Netzwerkstandards bestimmt. Diese Standards definieren die maximale Datenübertragungsrate und die Bandbreite, die über die Verbindung ermöglicht wird.
| Kategorie | Maximale Datenrate | Maximale Frequenz | Typische Anwendung | Besonderheiten |
|---|---|---|---|---|
| Cat 5e | 1 Gbit/s | 100 MHz | Heimnetzwerke, kleine Büros | Basisstandard, kostengünstig |
| Cat 6 | 1 Gbit/s (bis 100m), 10 Gbit/s (bis 55m) | 250 MHz | Büro- und Heimnetzwerke, anspruchsvollere Anwendungen | Verbesserte Dämpfungswerte, Kreuzschienen zur Entkopplung der Adernpaare |
| Cat 6a | 10 Gbit/s | 500 MHz | Professionelle Netzwerke, Rechenzentren, anspruchsvolle Übertragungen | Sehr gute Leistung für 10-Gigabit-Ethernet, verbesserte Schirmung oft integriert |
| Cat 7 | 10 Gbit/s | 600 MHz | Rechenzentren, Hochleistungs-Netzwerke, Videoübertragung | Jedes Adernpaar einzeln geschirmt (S/FTP), erfordert spezielle Stecker und Buchsen (oft GG45 oder TERA) |
| Cat 7a | 10 Gbit/s (bis 100m), 40 Gbit/s (kurze Distanzen) | 1000 MHz | Zukunftssichere Netzwerke, anspruchsvollste industrielle Anwendungen | Noch höhere Bandbreiten, erfordert spezielle Verkabelung und Komponenten |
| Cat 8 | 25 Gbit/s oder 40 Gbit/s | 2000 MHz | Rechenzentren, High-Performance Computing (HPC), Backbone-Verbindungen | Optimiert für kurze Distanzen (bis 30m), höchste Leistung, S/FTP-Schirmung, spezielle Stecker (z.B. RJ45-10G) |
Materialien und ökologische Aspekte
Die Wahl der Materialien hat nicht nur Einfluss auf die Leistung und Langlebigkeit, sondern auch auf die Umweltverträglichkeit. Bei Lan.de legen wir Wert auf Produkte, die etablierten Standards wie RoHS (Restriction of Hazardous Substances) entsprechen. Dies stellt sicher, dass schädliche Substanzen wie Blei, Quecksilber oder Cadmium minimiert werden. Viele unserer RJ45-Stecker und -Buchsen bestehen aus hochwertigen Kunststoffen wie Polycarbonat (PC) oder Polybutylene Terephthalate (PBT), die für ihre mechanische Festigkeit und thermische Beständigkeit bekannt sind. Die Kontakte sind häufig mit einer dünnen Schicht aus Edelmetall wie Gold plattiert, um eine optimale elektrische Leitfähigkeit zu gewährleisten und Korrosion zu verhindern. Dies ist ein wichtiger Aspekt, da Korrosion zu Signalverlusten und einer reduzierten Lebensdauer führen kann. Die Zugentlastungssysteme, oft aus robustem Kunststoff oder Metall, schützen das Kabel und die Anschlüsse vor mechanischer Beanspruchung.
Spezialsteckverbinder und deren Einsatzgebiete
Neben den Standard-RJ45-Steckern und -Buchsen gibt es spezialisierte Varianten für besondere Anforderungen:
- Industrietauglicher RJ45: Diese Steckverbinder sind robuster, oft mit M12-Anschlussgewinden oder speziellen Verriegelungsmechanismen ausgestattet und bieten Schutz vor Staub, Feuchtigkeit (IP67/IP69K) und Vibrationen. Sie sind ideal für den Einsatz in rauen Umgebungen wie Fabriken oder auf Baustellen.
- PoE-fähige Komponenten: Power over Ethernet (PoE) ermöglicht die gleichzeitige Übertragung von Daten und Strom über ein einziges Netzwerkkabel. Stecker und Buchsen, die für PoE optimiert sind, müssen eine höhere Strombelastbarkeit und eine bessere Wärmeableitung aufweisen, um Überhitzung zu vermeiden.
- Geschirmte Steckverbinder: Für Umgebungen mit starken elektromagnetischen Interferenzen (EMI) sind geschirmte Varianten (STP, FTP) unerlässlich. Diese minimieren Signalrauschen und gewährleisten eine stabile Datenübertragung.
- Mini-RJ45 (Mini-RJ): Kleinere Varianten des RJ45-Steckers, die in Geräten mit begrenztem Platzangebot zum Einsatz kommen.
FAQ – Häufig gestellte Fragen zu RJ45 Stecker, -buchsen
Was ist der Unterschied zwischen einem RJ45 Stecker und einer RJ45 Buchse?
Ein RJ45 Stecker wird am Ende eines Netzwerkkabels angebracht, um es mit einem Gerät oder einer Buchse zu verbinden. Eine RJ45 Buchse dient als Anschlusspunkt, z.B. in einer Wanddose, einem Patchpanel oder einem Netzwerkgerät, in das ein RJ45 Stecker eingesteckt wird.
Welche RJ45 Kategorie benötige ich für Gigabit-Ethernet?
Für Gigabit-Ethernet (1 Gbit/s) ist mindestens eine Cat 5e Verlegung empfehlenswert. Für zukunftssichere Installationen, insbesondere wenn höhere Geschwindigkeiten oder Bandbreiten in Betracht gezogen werden, ist Cat 6 oder Cat 6a die bessere Wahl.
Was bedeutet die Schirmung bei RJ45 Steckern und Buchsen?
Die Schirmung (z.B. bei STP oder FTP) schützt die Datenleitung vor äußeren elektromagnetischen Störungen (EMI). Dies ist besonders wichtig in Umgebungen mit vielen elektrischen Geräten, wie z.B. in Industrieanlagen oder Serverräumen, um Signalrauschen zu minimieren und die Integrität der Daten zu gewährleisten.
Wie installiere ich einen RJ45 Stecker auf ein Netzwerkkabel?
Die Installation erfordert das Abisolieren des Kabelmantels, das Entdrillen und Anordnen der einzelnen Adernpaare gemäß einem Standard (T568A oder T568B) und das Einführen in den Stecker. Anschließend wird der Stecker mit einer speziellen Crimpzange verpresst. Field Installable Connectors (FIC) ermöglichen eine einfachere Montage ohne spezielle Werkzeuge.
Können RJ45 Stecker und Buchsen unterschiedlicher Kategorien miteinander kombiniert werden?
Ja, eine niedrigere Kategorie kann mit einer höheren Kategorie kombiniert werden, jedoch wird die Leistung dann auf die niedrigere Kategorie beschränkt. Zum Beispiel würde eine Cat 6 Buchse mit einem Cat 5e Stecker und Kabel nur die Leistung von Cat 5e bieten.
Sind alle RJ45 Stecker für PoE geeignet?
Nein, nicht alle RJ45 Stecker sind für PoE optimiert. Komponenten, die für Power over Ethernet entwickelt wurden, müssen spezifische Anforderungen hinsichtlich Strombelastbarkeit und Wärmeableitung erfüllen, um Überhitzung zu vermeiden.
Welche Vorteile bieten vergoldete RJ45 Kontakte?
Vergoldete Kontakte minimieren Übergangswiderstände und verhindern Korrosion. Dies sorgt für eine stabilere Verbindung, eine bessere Signalqualität und eine längere Lebensdauer der Steckverbindung, insbesondere in feuchten oder korrosiven Umgebungen.
