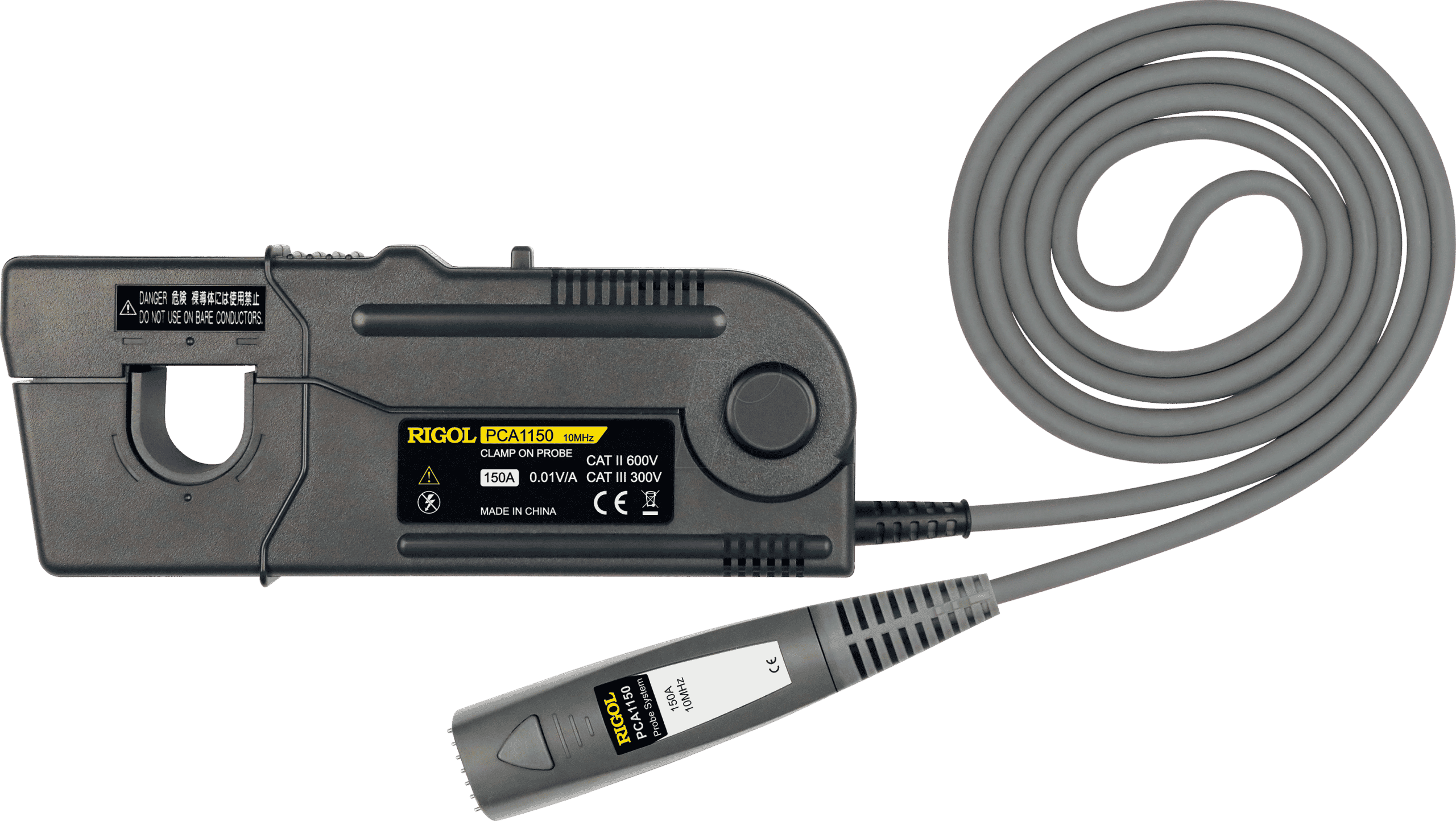

Präzision und Leistung: Der RIGOL PCA1150 Stromzangenadapter für anspruchsvolle Messaufgaben
Für Ingenieure, Techniker und Laborpersonal, die genaue Strommessungen in einem weiten Frequenzbereich benötigen, stellt der RIGOL PCA1150 Stromzangenadapter die ideale Lösung dar. Dieses hochentwickelte Zubehör ermöglicht die präzise Erfassung von Gleich- und Wechselströmen bis zu 300 A und erweitert die Funktionalität von Oszilloskopen und anderen Messgeräten signifikant. Er überwindet die Grenzen herkömmlicher Strommessmethoden durch seine hohe Bandbreite und Empfindlichkeit, was ihn zur überlegenen Wahl für komplexe elektrische Analysen macht.
Maximale Messgenauigkeit und Bandbreite
Der RIGOL PCA1150 wurde entwickelt, um höchste Standards in der Strommesstechnik zu erfüllen. Mit einer beeindruckenden Bandbreite von 10 MHz können selbst schnelle Signaländerungen akkurat erfasst werden. Dies ist entscheidend für die Analyse von Schaltnetzteilen, Motorsteuerungen und anderen dynamischen Systemen, bei denen präzise Stromwerte über einen breiten Frequenzbereich unerlässlich sind. Im Vergleich zu Standardstromzangen mit geringerer Bandbreite minimiert der PCA1150 Signalverluste und Verzerrungen, was zu verlässlicheren Messergebnissen führt.
Vorteile des RIGOL PCA1150 Stromzangenadapters
- Erweiterte Messmöglichkeiten: Erschließt die Messung von Gleich- und Wechselströmen bis zu 300 A, die mit vielen Oszilloskopen allein nicht möglich sind.
- Hohe Bandbreite: 10 MHz Bandbreite ermöglicht die präzise Erfassung schneller Stromänderungen und komplexer Signalformen.
- Überragende Genauigkeit: Bietet eine hohe Messgenauigkeit, die für kritische Anwendungen in Forschung, Entwicklung und Qualitätskontrolle unerlässlich ist.
- Sicherheit im Einsatz: Galvanische Trennung schützt sowohl den Anwender als auch das Messgerät vor gefährlichen Spannungen.
- Intuitive Bedienung: Einfache Anbindung an Oszilloskope und andere Messgeräte durch standardisierte Anschlüsse.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Anwendung: Geeignet für ein breites Spektrum von Branchen, von der Automobilindustrie über die Leistungselektronik bis hin zur Telekommunikation.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des RIGOL PCA1150 spiegelt sich in seinen detaillierten technischen Spezifikationen wider. Diese präzise Abstimmung von Parametern gewährleistet eine außergewöhnliche Performance in verschiedensten Anwendungsfällen. Die Stromwandlertechnologie, die beim PCA1150 zum Einsatz kommt, basiert auf modernen Kernmaterialien, die eine hohe Permeabilität bei gleichzeitig geringen Hysterese- und Wirbelstromverlusten aufweisen. Dies ist entscheidend für die Linearität der Messung über den gesamten Strom- und Frequenzbereich.
Tabelle: Produktdetails und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Max. Strom (AC/DC) | 300 A |
| Bandbreite | 10 MHz |
| Empfindlichkeit | Bis zu 10 mV/A (typisch, je nach Einstellung und Modellvariante) |
| Anzeigeauflösung | Abhängig vom angeschlossenen Oszilloskop und dessen vertikaler Auflösung |
| Genauigkeit | Typischerweise besser als ±2% vom Messwert bei DC und niedrigen Frequenzen, mit spezifischen Spezifikationen für höhere Frequenzen |
| Eingangsimpedanz | Sehr gering, um die zu messenden Schaltungen minimal zu beeinflussen |
| Anschlussart | Standard BNC-Anschluss für die meisten Oszilloskope |
| Stromversorgungsart | Externe Stromversorgung oder über das angeschlossene Messgerät (modellabhängig) |
| Isolationsspannung | Hohe Spannungsfestigkeit für sicheren Betrieb, Spezifikationen gemäß relevanten Normen |
| Betriebstemperaturbereich | Typischerweise von 0°C bis 50°C, für professionelle Laborumgebungen ausgelegt |
Anwendungsbereiche und Einsatzmöglichkeiten
Der RIGOL PCA1150 Stromzangenadapter ist ein unverzichtbares Werkzeug in einer Vielzahl von professionellen Umgebungen. Seine Vielseitigkeit erstreckt sich über die Elektronikentwicklung, die Fehleranalyse und die Leistungselektronik.
- Leistungselektronik: Ideal für die Analyse von Schaltnetzteilen, Wechselrichtern und Frequenzumrichtern. Hier sind genaue Strommessungen entscheidend für die Effizienzoptimierung und die Vermeidung von Bauteilüberlastung.
- Automobilindustrie: Zur Untersuchung von Bordnetzsystemen, Elektromotoren und Batteriemanagementsystemen. Die hohen Ströme und dynamischen Lastwechsel in modernen Fahrzeugen erfordern präzise Messinstrumente.
- Industrielle Steuerungen: Zur Überwachung und Analyse von Stromversorgungen für industrielle Maschinen und Anlagen, um Ausfallzeiten zu minimieren und die Systemstabilität zu gewährleisten.
- Forschung und Entwicklung: In akademischen und industriellen F&E-Laboren für die Charakterisierung neuer elektronischer Bauteile und Schaltungen sowie für grundlegende elektrotechnische Studien.
- Solar- und Energietechnik: Zur Messung von Strömen in Photovoltaik-Wechselrichtern, Energiespeichersystemen und Ladestationen für Elektrofahrzeuge.
Materialien und Haptik: Robustheit für den Dauerbetrieb
Die äußere Hülle des RIGOL PCA1150 besteht aus einem schlagfesten und chemikalienbeständigen Kunststoff, der eine lange Lebensdauer auch unter widrigen Bedingungen garantiert. Die Oberflächenstruktur ist so gestaltet, dass sie einen sicheren Griff ermöglicht, selbst bei der Handhabung mit Schutzhandschuhen. Die Anschlussbuchsen sind robust gefertigt und bieten einen festen Sitz für die Prüfspitzen oder das Zuleitungskabel, um unerwünschte Signalunterbrechungen zu vermeiden. Diese durchdachte Materialwahl unterstreicht die Ausrichtung des Produkts auf den professionellen Dauereinsatz.
Design-Merkmale und Benutzerfreundlichkeit
Das Design des PCA1150 konzentriert sich auf maximale Benutzerfreundlichkeit und intuitive Integration in bestehende Messaufbauten. Die kompakte Bauform ermöglicht eine flexible Positionierung, und die klar gekennzeichneten Anschlüsse minimieren Verwechslungsrisiken. Die Stromzange selbst ist so konzipiert, dass sie sich leicht um Kabel oder Busbars legen lässt, auch in engen Einbauräumen. Die galvanische Trennung, ein essentielles Sicherheitsmerkmal, ist nahtlos in das Gehäuse integriert und schützt sowohl den Anwender als auch das angeschlossene Messgerät vor Überspannungen und Erdungsfehlern. Dies ist ein entscheidender Vorteil gegenüber Methoden, die eine direkte Verbindung zur Stromquelle erfordern und potenzielle Gefahren mit sich bringen.
FAQ – Häufig gestellte Fragen zu RIGOL PCA1150 – Stromzangenadapter, 10 MHz, 300 A
Was ist der Hauptvorteil des RIGOL PCA1150 gegenüber einem einfachen Stromzangenaufsatz für ein Multimeter?
Der RIGOL PCA1150 bietet eine deutlich höhere Bandbreite von 10 MHz, was die Messung von schnellen Stromänderungen ermöglicht. Zudem ist die Genauigkeit und die Signalqualität bei höheren Frequenzen oft überlegen. Die galvanische Trennung und die direkte Integration in Oszilloskope ermöglichen eine visuelle Darstellung von Stromverläufen im Zeitbereich, was mit einem Multimeter allein nicht möglich ist.
Ist der RIGOL PCA1150 für die Messung von Gleich- und Wechselströmen geeignet?
Ja, der RIGOL PCA1150 ist für die Messung von sowohl Gleich- (DC) als auch Wechselströmen (AC) bis zu einem Maximalwert von 300 A ausgelegt.
Welche Arten von Oszilloskopen sind mit dem RIGOL PCA1150 kompatibel?
Der PCA1150 ist mit den meisten modernen digitalen Oszilloskopen kompatibel, die über einen BNC-Eingang verfügen. Es ist jedoch ratsam, die spezifischen Anschluss- und Einstellungsvorgaben des Oszilloskops zu beachten, um die optimale Leistung zu erzielen.
Wie wird die Genauigkeit des RIGOL PCA1150 unter verschiedenen Bedingungen sichergestellt?
Die Genauigkeit wird durch die hochwertige Kernmaterialwahl, präzise Wicklungen und eine sorgfältige Kalibrierung gewährleistet. RIGOL legt Wert auf die Einhaltung hoher Fertigungsstandards, um eine konsistente und verlässliche Messleistung zu garantieren.
Ist eine separate Stromversorgung für den RIGOL PCA1150 erforderlich?
Ob eine separate Stromversorgung benötigt wird oder der Adapter über das angeschlossene Messgerät versorgt wird, kann je nach spezifischer Modellvariante des PCA1150 variieren. Bitte konsultieren Sie das Produktdatenblatt für exakte Informationen.
Welche Sicherheitsaspekte sind beim Einsatz des RIGOL PCA1150 zu beachten?
Der RIGOL PCA1150 verfügt über eine galvanische Trennung, die den Anwender und das Messgerät vor gefährlichen Spannungen schützt. Dennoch sind die allgemeinen Sicherheitsvorschriften im Umgang mit elektrischen Messungen stets einzuhalten, insbesondere bei Arbeiten an Hochspannungsanlagen.
Wie wird der Messbereich des RIGOL PCA1150 am Oszilloskop eingestellt?
Die Einstellung des Messbereichs wird typischerweise am Oszilloskop vorgenommen, indem der entsprechende Skalierungsfaktor (z.B. Volt pro Ampere) eingestellt wird, der der Empfindlichkeit des PCA1150 entspricht. Dies ermöglicht eine direkte Anzeige des Stromwerts in Ampere.
