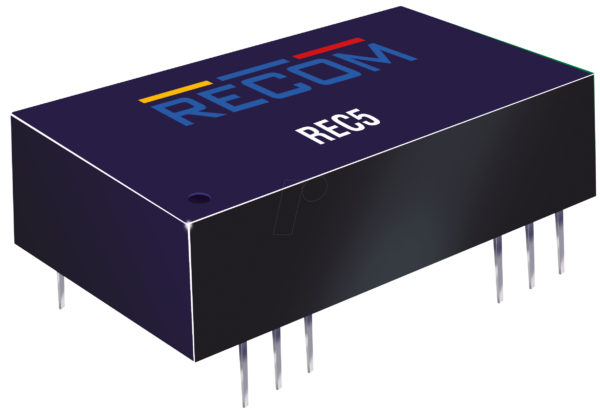

Präzise Spannungsversorgung für anspruchsvolle Elektronik: Der REC5-1212DRW4 DC/DC-Wandler
Der REC5-1212DRW4 DC/DC-Wandler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und präzise duale negative und positive Ausgangsspannung benötigen. Wenn Ihre Anwendung eine stabile, isolierte Spannung von ±12V bei einem Eingangsbereich von 9-18V DC erfordert und Standardlösungen an ihre Grenzen stoßen, bietet dieser Wandler die notwendige Leistungsfähigkeit und Sicherheit.
Herausragende Leistungsmerkmale des REC5-1212DRW4
Im Vergleich zu herkömmlichen Spannungsreglern oder nicht-isolierten Konvertern zeichnet sich der REC5-1212DRW4 durch seine galvanische Trennung, seine hohe Effizienz und seine Fähigkeit aus, präzise symmetrische Ausgangsspannungen zu liefern. Dies ist entscheidend für Anwendungen, die Störfestigkeit und eine saubere Signalintegrität erfordern, wie z.B. in der Medizintechnik, industriellen Automatisierung oder bei empfindlicher Audio-Signalverarbeitung. Die Dual-Ausgänge eliminieren die Notwendigkeit von zusätzlichen Spannungswandlern oder komplexen Schaltungen zur Erzeugung negativer Spannungen.
Technische Spezifikationen im Detail
Der REC5-1212DRW4 aus der bewährten REC5-Serie von RECOM (ein führender Hersteller von Stromversorgungslösungen) liefert eine konstante und stabile Leistung unter diversen Betriebsbedingungen. Die Eingangsnennspannung liegt zwischen 9V und 18V DC, was eine breite Kompatibilität mit verschiedenen Stromquellen ermöglicht. Die beiden Ausgangskanäle liefern jeweils ±12V DC, wobei jeder Kanal einen maximalen Strom von 210 mA zur Verfügung stellen kann. Die galvanische Trennung zwischen Ein- und Ausgang schützt nachgeschaltete Schaltungen vor potenziellen Spannungsspitzen und Erdungsschleifen, was die Zuverlässigkeit und Langlebigkeit Ihrer Projekte signifikant erhöht.
Vorteile des REC5-1212DRW4 im Überblick
- Hohe Effizienz: Optimierte Schaltungstechnik minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer und geringeren Betriebskosten führt.
- Galvanische Trennung: Bietet entscheidenden Schutz für empfindliche Komponenten und gewährleistet eine sichere Anwendung in Umgebungen mit potenziellen elektrischen Gefahren.
- Präzise Dual-Ausgangsspannungen: Liefert symmetrische ±12V, ideal für Anwendungen, die sowohl positive als auch negative Referenzspannungen benötigen.
- Kompakte Bauform: Der DIL-24 (Dual In-line Package) Formfaktor ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts und spart wertvollen Platz.
- Breiter Eingangsspannungsbereich: 9-18V DC erlaubt Flexibilität bei der Auswahl der Stromversorgung.
- Hohe Zuverlässigkeit: Entwickelt und gefertigt nach hohen Qualitätsstandards, um auch unter anspruchsvollen Bedingungen eine unterbrechungsfreie Funktion zu gewährleisten.
- Geringes Rauschen: Speziell entworfen, um Rauschanteile auf den Ausgangsspannungen zu minimieren, was für sensitive analoge Schaltungen unerlässlich ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit und Zuverlässigkeit des REC5-1212DRW4 machen ihn zu einer bevorzugten Wahl für eine breite Palette von professionellen Anwendungen:
- Industrielle Automatisierung: Stromversorgung für Sensoren, Aktoren und Steuerungseinheiten, die eine stabile und isolierte Spannungsversorgung benötigen.
- Medizintechnik: Gewährleistung der Sicherheit und Signalintegrität in medizinischen Geräten, wo absolute Zuverlässigkeit und galvanische Trennung oberste Priorität haben.
- Audio- und Videotechnik: Rauschfreie Spannungsversorgung für empfindliche Audioverstärker, Signalprozessoren und Kamerasysteme.
- IoT-Geräte: Ermöglicht die Stromversorgung komplexer IoT-Architekturen mit unterschiedlichen Spannungsanforderungen.
- Test- und Messgeräte: Präzise und stabile Spannungsquellen für die Entwicklung und den Betrieb von Laborgeräten.
- Telekommunikation: Stromversorgung für Kommunikationsmodule und -geräte, die eine hohe Zuverlässigkeit und Rauscharmut erfordern.
Produktmerkmale im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | REC5-1212DRW4 |
| Hersteller | RECOM |
| Typ | DC/DC-Wandler |
| Eingangsspannung (typisch) | 12V DC |
| Eingangsspannungsbereich | 9 – 18V DC |
| Ausgangsspannung | ±12V DC (Dual) |
| Ausgangsstrom pro Kanal | ±210 mA |
| Ausgangsleistung pro Kanal | 2.52W |
| Gesamtausgangsleistung | 5.04W |
| Isolation (Ein-/Ausgang) | 3000V DC / 1 Minute (typisch) |
| Wirkungsgrad (typisch) | > 85% (abhängig von Last und Eingangsspannung) |
| Gehäusetyp | DIL-24 (Dual In-line Package) |
| Betriebstemperaturbereich | -40°C bis +85°C (mit möglicher Leistungsreduzierung bei höheren Temperaturen) |
| Schutzschaltungen | Kurzschlussschutz (Ausgang) |
| Zertifizierungen | CE, RoHS konform (typisch für RECOM-Produkte) |
Erläuterung der technischen Entitäten
Der Begriff „DC/DC-Wandler“ bezeichnet eine elektronische Schaltung, die eine Gleichspannung (DC) in eine andere Gleichspannung umwandelt. Dies geschieht in der Regel mit hoher Effizienz, um Energieverluste zu minimieren. Die „galvanische Trennung“ ist ein entscheidendes Sicherheitsmerkmal, das den elektrischen Kontakt zwischen der Eingangs- und Ausgangsschaltung unterbindet. Dies geschieht oft durch einen Transformator und dient dem Schutz vor gefährlichen Spannungen sowie der Vermeidung von Masse-Schleifen, die zu Störungen führen können. Der „DIL-24“ Formfaktor steht für ein Standardgehäuse mit 24 Pins, das für die Durchsteckmontage auf Leiterplatten (Through-Hole Technology) konzipiert ist. Dies erleichtert die Montage und Lötung.
Häufig gestellte Fragen zu REC5-1212DRW4 – DC/DC-Wandler REC5, 9-18 Vin, Dual, ±12 Vout, ±210 mA, DIL-24
Kann der REC5-1212DRW4 auch für einzelne Ausgangsspannungen verwendet werden?
Ja, obwohl der Wandler für duale ±12V-Ausgänge ausgelegt ist, können Sie auch nur einen der Ausgänge nutzen, solange die verbleibende Last innerhalb der Spezifikationen liegt. Achten Sie darauf, dass die nicht verwendete Ausgangsleitung sicher terminiert ist, um unerwünschte Effekte zu vermeiden.
Wie wirkt sich die Eingangsspannung auf die Ausgangsstromfähigkeit aus?
Der maximale Ausgangsstrom von ±210 mA ist für den gesamten spezifizierten Eingangsspannungsbereich von 9-18V DC gültig. Bei stärkerer Belastung der Ausgangsstufen oder bei extremen Umgebungstemperaturen kann eine Leistungsreduzierung oder die Notwendigkeit zusätzlicher Kühlung erforderlich sein.
Ist der REC5-1212DRW4 kurzschlusssicher?
Der REC5-1212DRW4 verfügt über eine integrierte Ausgangskurzschlussschutzfunktion. Im Falle eines Kurzschlusses schaltet der Wandler ab, um Schäden an ihm selbst und der angeschlossenen Last zu verhindern. Nach Beseitigung des Kurzschlusses nimmt der Wandler seinen Betrieb wieder auf.
Welche Art von Kühlung wird für den REC5-1212DRW4 empfohlen?
In den meisten Standardanwendungen, die die Nennleistung nicht voll auslasten, ist keine zusätzliche Kühlung erforderlich. Bei Dauerbetrieb an der Belastungsgrenze oder in warmen Umgebungen kann eine effektive Belüftung der Leiterplatte oder die Anbringung eines Kühlkörpers an das Gehäuse die Zuverlässigkeit und Lebensdauer erhöhen.
Wie wichtig ist die galvanische Trennung in meiner Anwendung?
Die galvanische Trennung ist für viele Anwendungen unerlässlich, insbesondere wenn es um die Sicherheit von Personen geht (z.B. Medizintechnik) oder um den Schutz empfindlicher analoger Schaltungen vor Störungen durch die Stromversorgung oder andere Teile des Systems. Sie verhindert Masse-Schleifen und schützt vor Überspannungen.
Kann der REC5-1212DRW4 in einer Serie von mehreren Komponenten verwendet werden?
Ja, der REC5-1212DRW4 kann in Verbindung mit anderen Komponenten verwendet werden, solange die Gesamtstrom- und Spannungsanforderungen der einzelnen Komponenten innerhalb der Spezifikationen des Wandlers und der Stromquelle bleiben. Die galvanische Trennung hilft dabei, potenzielle Probleme zwischen verschiedenen Stromversorgungsschleifen zu vermeiden.
Was bedeutet die Angabe „Dual, ±12 Vout“?
„Dual“ bedeutet, dass der Wandler zwei separate Ausgangskanäle hat. „±12 Vout“ gibt an, dass ein Kanal +12V DC liefert und der andere Kanal -12V DC liefert, wodurch eine symmetrische Spannungsversorgung ermöglicht wird.
