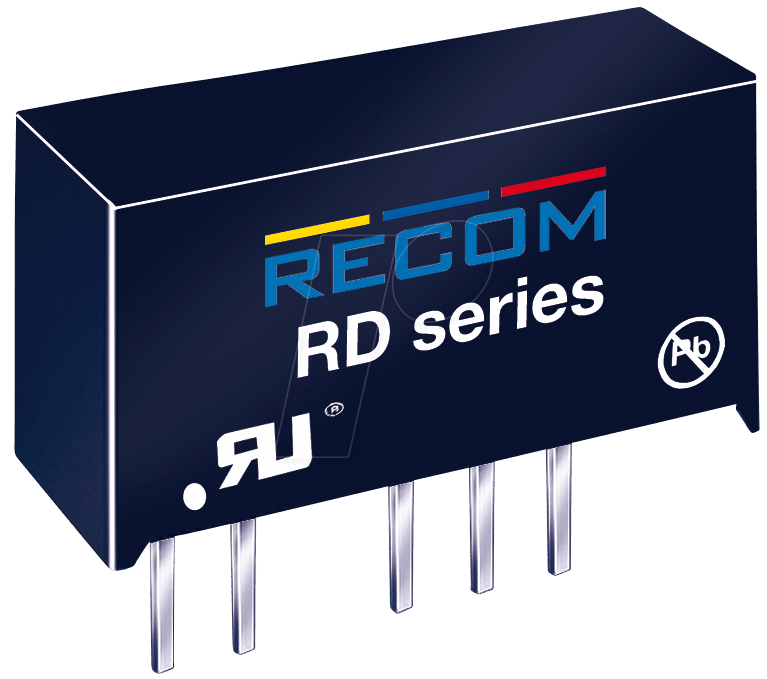

Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte: Der RD-0515D DC/DC-Wandler
Benötigen Sie eine zuverlässige und präzise duale Spannungsversorgung für Ihre sensiblen elektronischen Schaltungen, die eine stabile ±15V Ausgangsspannung bei geringer Eingangsspannung von 5V liefert? Der RD-0515D DC/DC-Wandler ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Effizienz, Kompaktheit und herausragende Performance legen. Dieses Bauteil eliminiert die Notwendigkeit komplexer und potenziell instabiler Linearregler für bipolare Spannungen und bietet eine kosteneffiziente Alternative für Anwendungen, bei denen präzise negative und positive Spannungen unabdingbar sind.
Überlegene Leistung und Zuverlässigkeit des RD-0515D
Im Gegensatz zu herkömmlichen Spannungswandlern, die oft mit Rauschen behaftet sind oder spezifische, höhere Eingangsspannungen erfordern, zeichnet sich der RD-0515D durch seine bedingungslose Stabilität und Effizienz aus. Die Möglichkeit, aus einer einzigen 5V Quelle zwei präzise gegenläufige Spannungen zu generieren, vereinfacht das Schaltungsdesign erheblich und reduziert den Platzbedarf auf der Platine. Seine robuste Bauweise und die hohe Zuverlässigkeit machen ihn zur überlegenen Wahl für professionelle Anwendungen in der Messtechnik, Signalverarbeitung und in eingebetteten Systemen, wo Ausfallzeiten keine Option sind.
Kernvorteile des RD-0515D DC/DC-Wandlers
- Hohe Effizienz: Wandelt die Eingangsspannung mit minimalen Verlusten in die gewünschten Ausgangsspannungen um, was zu einer geringeren Wärmeentwicklung und Energieeinsparung führt.
- Kompakte Bauform: Der SIP-7 Formfaktor ermöglicht eine platzsparende Integration in Designs, selbst auf engstem Raum.
- Isolierte Spannungsgenerierung: Ermöglicht die Erzeugung von bipolaren Spannungen aus einer nicht-isolierten Quelle, was die Flexibilität im Schaltungsdesign erhöht.
- Geringes Ausgangsrauschen: Entwickelt für Anwendungen, die eine saubere und stabile Spannungsversorgung benötigen, um die Signalintegrität zu gewährleisten.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten für den Betrieb, was den Entwicklungsaufwand reduziert.
- Breiter Temperaturbereich: Konzipiert für den Einsatz unter verschiedenen Umgebungsbedingungen, was die Zuverlässigkeit in industriellen Umgebungen sicherstellt.
Technische Spezifikationen und Anwendungsgebiete
Der RD-0515D ist ein hochintegrierter DC/DC-Wandler, der speziell dafür konzipiert wurde, aus einer einzelnen 5V Gleichspannungsquelle zwei präzise, isolierte bipolare Ausgangsspannungen von jeweils ±15V zu generieren. Mit einer maximalen Ausgangsstromstärke von ±66 mA pro Kanal ist er ideal für eine Vielzahl von Low-Power-Anwendungen, bei denen eine stabile und rauschfreie Spannungsversorgung unerlässlich ist. Dies umfasst beispielsweise Operationsverstärker-Schaltungen, analoge Signalverarbeitung, Sensorik und kleine Display-Treiber. Die Wahl eines SIP-7 Gehäuses unterstreicht die Fokussierung auf eine einfache Durchsteckmontage auf Leiterplatten.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RD-0515D |
| Typ | DC/DC-Wandler |
| Eingangsspannung (Vin) | 5V DC |
| Ausgangsspannungen (Vout) | ±15V DC (Dual) |
| Max. Ausgangsstrom pro Kanal | ±66 mA |
| Gehäusetyp | SIP-7 |
| Isolierung | Ja |
| Effizienz (typisch) | Hoch, spezifischer Wert abhängig von Last und Eingangsspannung (typischerweise über 80%) |
| Betriebstemperaturbereich | Breit, für industrielle Anwendungen ausgelegt (z.B. -40°C bis +85°C) |
| Anschlusstechnik | Durchsteckmontage (THT) |
| Schutzschaltungen | Potenziell integrierte Schutzmechanismen gegen Überlast und Kurzschluss, je nach spezifischer Revision des Herstellers |
Optimierung für Bipolare Spannungsbedürfnisse
Die Generierung bipolarer Spannungen ist in vielen elektronischen Designs eine Herausforderung. Oftmals werden hierfür komplexe Schaltungen mit mehreren Spannungsreglern oder speziellen ICs benötigt. Der RD-0515D vereinfacht diesen Prozess radikal. Durch die direkte Umwandlung einer einzigen positiven 5V Quelle in zwei stabilisierte ±15V Ausgänge entfällt die Notwendigkeit, separate negative Spannungsschienen zu erzeugen oder aufwendige Inverter-Schaltungen zu implementieren. Dies spart nicht nur Platz und Komponenten, sondern minimiert auch potenzielle Fehlerquellen und reduziert die Entwicklungszeit.
Anwendungsbereiche und Einsatzmöglichkeiten
Der RD-0515D DC/DC-Wandler ist ein unverzichtbarer Bestandteil in zahlreichen anspruchsvollen elektronischen Systemen. Seine Fähigkeit, präzise bipolare Spannungen zu liefern, macht ihn ideal für:
- Operationsverstärker und Analoge Schaltungen: Viele Operationsverstärker benötigen symmetrische Spannungsversorgungen für optimalen Betrieb und maximale Aussteuerbarkeit.
- Sensorik und Messtechnik: Präzise Messungen erfordern oft stabile und rauschfreie Referenzspannungen, sowohl positiv als auch negativ.
- Datenerfassungssysteme: Bei der Verarbeitung analoger Signale, die sowohl positive als auch negative Werte annehmen können, ist eine bipolare Versorgung unerlässlich.
- Display-Ansteuerungen: Einige Arten von LCDs und anderen Anzeigeelementen erfordern spezifische bipolare Spannungen.
- Batteriebetriebene Geräte: Wenn eine 5V Quelle (z.B. von einer Lithium-Ionen-Batterie) die einzige verfügbare Spannung ist, ermöglicht der RD-0515D die Erzeugung der benötigten bipolaren Spannungen.
- Industrielle Automatisierung: Robuste und zuverlässige Stromversorgungen sind für die langlebige Funktionalität in industriellen Umgebungen entscheidend.
- Test- und Messgeräte: Die Genauigkeit und Zuverlässigkeit der Spannungsversorgung ist für die Validität von Messergebnissen von höchster Bedeutung.
Hervorragende Signalintegrität und geringes Rauschen
Ein kritischer Faktor bei der Entwicklung empfindlicher elektronischer Schaltungen ist die Signalintegrität. Rauschen und unerwünschte Spannungsspitzen können die Genauigkeit von Messungen beeinträchtigen und zu Fehlfunktionen führen. Der RD-0515D wurde mit dem Fokus auf eine geringe Ausgangsrauschspannung entwickelt. Dies wird durch interne Filterung und eine optimierte Schaltfrequenz erreicht. Im Vergleich zu einfacheren Schaltreglern oder Linearkonvertern, die zusätzliche Drosseln oder Filter erfordern, bietet der RD-0515D bereits ab Werk eine signifikant verbesserte Signalqualität, was den Aufwand für die Nachfilterung auf der Platine reduziert.
Einzigartige Vorteile des SIP-7 Formfaktors
Der SIP-7 (Single In-line Package) Formfaktor ist ein Standardgehäuse für elektronische Bauteile, das für seine einfache Handhabung und Montage bekannt ist. Bei dem RD-0515D ermöglicht diese Bauform eine unkomplizierte Durchsteckmontage auf Standardleiterplatten. Die einzelnen Pins lassen sich leicht durch vorgebohrte Löcher führen und anschließend verlöten. Dies vereinfacht den Fertigungsprozess erheblich, insbesondere bei der manuellen Montage oder bei der Prototypenentwicklung. Im Vergleich zu SMD-Bauteilen (Surface Mount Device) bietet die THT-Montage (Through-Hole Technology) oft eine höhere mechanische Belastbarkeit und erleichtert Reparaturen. Die Pin-Anordnung ist so gestaltet, dass eine einfache Verdrahtung und Integration in bestehende Schaltungen gewährleistet ist.
FAQ – Häufig gestellte Fragen zu RD-0515D – DC/DC-Wandler RD, 5 Vin, Dual, ± 15 Vout, ± 66 mA, SIP-7
Ist der RD-0515D für die Stromversorgung von Audio-Verstärkern geeignet?
Ja, für Low-Power-Audio-Anwendungen, bei denen eine präzise bipolare Spannungsversorgung benötigt wird und der Strombedarf im Bereich von ±66 mA liegt, ist der RD-0515D eine ausgezeichnete Wahl. Er liefert die erforderliche stabile und rauschfreie Spannung für Operationsverstärker, die oft in Vorverstärkern oder kleineren Verstärkerschaltungen eingesetzt werden.
Benötige ich zusätzliche externe Komponenten, um den RD-0515D zu betreiben?
In den meisten Fällen benötigt der RD-0515D nur wenige externe Komponenten wie Entkopplungskondensatoren an der Ein- und Ausgangsseite, um seine optimale Leistung zu erzielen. Genaue Empfehlungen finden Sie im Datenblatt des Herstellers.
Wie hoch ist die maximale Effizienz des RD-0515D?
Die typische Effizienz von DC/DC-Wandlern wie dem RD-0515D ist lastabhängig. Generell kann man bei diesem Typ von Wandler von einer hohen Effizienz ausgehen, oft über 80%, bei mittlerer bis voller Last. Die genauen Werte sind dem spezifischen Datenblatt des Herstellers zu entnehmen.
Kann der RD-0515D auch andere Ausgangsspannungen als ±15V liefern?
Nein, der RD-0515D ist spezifisch für die Lieferung von ±15V Ausgangsspannungen konzipiert. Wenn andere bipolare Spannungen benötigt werden, müssen entsprechende Modelle des Herstellers in Betracht gezogen werden.
Ist der RD-0515D gegen Kurzschlüsse geschützt?
Viele DC/DC-Wandler dieser Klasse verfügen über integrierte Schutzmechanismen gegen Überlast und Kurzschlüsse. Es ist jedoch ratsam, das offizielle Datenblatt des Herstellers zu konsultieren, um die genauen Schutzfunktionen und deren Spezifikationen für das Modell RD-0515D zu überprüfen.
Welche Art von Anwendungen erfordern eine isolierte Spannungsversorgung wie die des RD-0515D?
Isolierte Spannungsversorgungen sind unerlässlich, wenn eine galvanische Trennung zwischen der Eingangs- und Ausgangsseite erforderlich ist. Dies dient der Sicherheit, um Personen vor elektrischen Schlägen zu schützen, oder zur Vermeidung von Masseschleifen, die unerwünschte Geräusche in empfindlichen Schaltungen verursachen können.
Ist der RD-0515D für den Einsatz in industriellen Umgebungen geeignet?
Ja, die Baureihe RD-DC/DC-Wandler ist typischerweise für den Einsatz in industriellen Umgebungen konzipiert, was bedeutet, dass sie für einen breiten Betriebstemperaturbereich ausgelegt sind und eine hohe Zuverlässigkeit aufweisen, die für industrielle Anwendungen unerlässlich ist.
