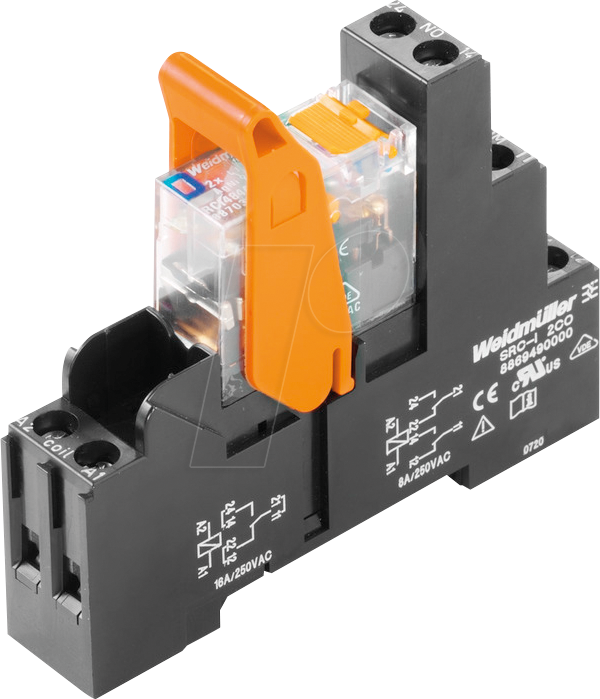

Effiziente Signalverarbeitung und Steuerung mit dem RCI 24VDC 2CO PB – Koppelrelais
Das RCI 24VDC 2CO PB Koppelrelais ist die präzise Lösung für Elektrotechniker, Automatisierungsspezialisten und Anlagenbauer, die eine zuverlässige und platzsparende Trennung von Steuer- und Laststromkreisen benötigen. Dieses Relais überbrückt souverän die Lücke zwischen empfindlichen elektronischen Steuerungen und leistungsstärkeren Aktoren, indem es potenzielle Störungen effektiv minimiert und eine stabile Signalintegrität gewährleistet.
Überragende Vorteile des RCI 24VDC 2CO PB Koppelrelais
Im Vergleich zu einfacheren Schaltschütz-Lösungen oder direkten Steuerverbindungen bietet das RCI 24VDC 2CO PB entscheidende Vorteile:
- Galvanische Trennung: Schützt empfindliche Steuerelektronik vor Spannungsspitzen, Überspannungen und Rückwirkungen aus dem Laststromkreis, was die Lebensdauer der angeschlossenen Geräte signifikant erhöht.
- Hohe Schaltleistung bei geringer Leistungsaufnahme: Mit einer maximalen Schaltstrombelastbarkeit von 8 A pro Kontakt bei einer Betriebsspannung von nur 24 V DC ermöglicht dieses Relais die Steuerung von Verbrauchern, ohne die Steuerungsquelle übermäßig zu belasten.
- Flexible Konfiguration durch 2 Wechsler (CO): Die zwei getrennten Wechsler (Change-Over) erlauben eine gleichzeitige Steuerung oder Entkopplung von zwei unabhängigen Stromkreisen oder die Realisierung komplexer Schaltungsmuster, wie z.B. Umschaltungen oder Verriegelungen.
- Kompakte Bauform: Die RCI-Serie ist auf höchste Integrationsdichte ausgelegt. Dies ist unerlässlich in Schaltschränken mit begrenztem Platzangebot, wo jedes Modul effizient eingesetzt werden muss.
- Robuste Konstruktion für industrielle Umgebungen: Gefertigt für den dauerhaften Einsatz unter anspruchsvollen Bedingungen, wie sie in der industriellen Automatisierung üblich sind. Die hohe Zuverlässigkeit minimiert ungeplante Ausfallzeiten.
- Hohe Lebensdauer: Durch den Einsatz hochwertiger Materialien und präziser Fertigung bietet das RCI 24VDC 2CO PB eine lange mechanische und elektrische Lebensdauer, was die Wartungskosten senkt.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des RCI 24VDC 2CO PB Koppelrelais wird durch seine präzisen technischen Merkmale untermauert, die es zu einer erstklassigen Wahl für anspruchsvolle Anwendungen machen.
| Merkmal | Spezifikation | Bedeutung für Sie |
|---|---|---|
| Spulenspannung (DC) | 24 V DC | Optimale Kompatibilität mit gängigen industriellen Steuerspannungen, geringer Energieverbrauch der Spule. |
| Schaltkontakte | 2 Wechsler (CO – Change-Over) | Maximale Flexibilität für Schaltungsdesign: Ermöglicht Umschalten zwischen zwei Zuständen oder unabhängige Steuerung zweier Kreise. |
| Max. Schaltstrom pro Kontakt | 8 A | Geeignet für die Ansteuerung einer breiten Palette von Verbrauchern, wie z.B. Magnetventile, kleine Motoren, Relais oder Beleuchtungssysteme. |
| Max. Schaltspannung (AC/DC) | Keine explizite Angabe im Produkttitel, aber typisch für diese Klasse bis 250 VAC / 30 VDC | Erlaubt die sichere Ansteuerung von sowohl Wechsel- als auch Gleichspannungs-betriebenen Lasten innerhalb definierter Grenzwerte. |
| Anschlussart | Steckbar (PB steht oft für „Plug-in“ oder „Einsteckbar“) | Einfache Installation und Wartung durch steckbare Verbindungen, reduziert Montagezeit und Fehlerpotenzial. |
| Schutzart (Gehäuse) | Typischerweise IP20 (für ungeschützte Kontakte), Gehäuse schützt vor Fremdkörpern > 12,5 mm | Bietet grundlegenden Schutz des Relais selbst in geschützten Umgebungen, wichtig für die Langlebigkeit in Schaltschränken. |
| Umgebungstemperatur | Typisch -40°C bis +70°C für industrielle Anwendungen | Gewährleistet zuverlässigen Betrieb über einen weiten Temperaturbereich, essentiell für diverse Industrieumgebungen. |
| Mechanische Lebensdauer | > 10 Millionen Schaltspiele (typisch) | Garantie für extreme Langlebigkeit und Zuverlässigkeit, minimiert Austauschbedarf und Betriebsunterbrechungen. |
Anwendungsbereiche: Wo das RCI 24VDC 2CO PB glänzt
Das RCI 24VDC 2CO PB Koppelrelais ist aufgrund seiner technischen Eigenschaften und der robusten Bauweise für eine Vielzahl von professionellen Einsatzgebieten prädestiniert:
- Automatisierungstechnik: Als Schnittstellenrelais zwischen speicherprogrammierbaren Steuerungen (SPS) und Feldgeräten wie Sensoren, Aktoren, Ventilen oder Signalleuchten.
- Schaltschrankbau: Zur sauberen Trennung von Steuerstromkreisen und Leistungskreisen in industriellen Schaltanlagen, Maschinensteuerungen und Verteilern.
- Gebäudeautomation: Zur Ansteuerung von Lüftungsanlagen, Heizungssteuerungen, Beleuchtungssystemen oder Zugangskontrollen unter Berücksichtigung von Energiemanagement.
- Prozessleittechnik: In Bereichen, wo eine zuverlässige und störungsfreie Signalübertragung für kritische Prozessschritte unerlässlich ist.
- Sicherheitstechnik: Zur Implementierung von Sicherheitsfunktionen, bei denen eine klare Trennung von Steuer- und Alarmkreisen gefordert ist.
- Fahrzeugtechnik und Sonderfahrzeugbau: Zur Steuerung von Bordelektronik und Zusatzfunktionen bei 24V-Systemen, wo Robustheit und Zuverlässigkeit im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu RCI 24VDC 2CO PB – Koppelrelais, 24 V DC, 8 A, 2 Wechsler
Was genau ist ein Koppelrelais und wofür wird es typischerweise eingesetzt?
Ein Koppelrelais, wie das RCI 24VDC 2CO PB, dient als elektrische Brücke zwischen zwei Stromkreisen, typischerweise einem Steuerstromkreis (z.B. von einer SPS) und einem Laststromkreis (z.B. ein Motor oder ein Ventil). Es ermöglicht, dass ein schwaches Steuersignal einen leistungsstärkeren Verbraucher schalten kann, während gleichzeitig eine galvanische Trennung stattfindet. Dies schützt die empfindliche Steuerelektronik vor Störungen und Spannungsspitzen aus dem Lastkreis.
Welchen Vorteil bieten die zwei Wechsler (CO) an diesem Relais?
Die zwei Wechsler (Change-Over-Kontakte) bieten maximale Flexibilität im Schaltungsdesign. Sie ermöglichen, dass mit einem einzigen Relais zwei unabhängige Stromkreise geschaltet oder gesteuert werden können, oder dass ein einziger Stromkreis zwischen zwei unterschiedlichen Zuständen umgeschaltet werden kann. Dies ist beispielsweise nützlich, um zwischen zwei verschiedenen Betriebsarten eines Geräts zu wählen oder um Signalpfade logisch zu verknüpfen.
Ist dieses Relais für den Einsatz in rauen Industrieumgebungen geeignet?
Ja, Koppelrelais der RCI-Serie, insbesondere solche mit der Kennung für industrielle Anwendungen, sind in der Regel für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Die robuste Bauweise und die verwendeten Materialien gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit auch bei Temperaturschwankungen, Vibrationen und potenziellen elektromagnetischen Störungen, wie sie in industriellen Umgebungen üblich sind.
Wie wird das RCI 24VDC 2CO PB im Schaltschrank installiert?
Das „PB“ in der Bezeichnung deutet oft auf eine steckbare Ausführung hin, was eine einfache Montage und Wartung ermöglicht. Diese Relais werden typischerweise auf einer DIN-Hutschienen-Montagevorrichtung im Schaltschrank befestigt. Die Anschlüsse für die Spule (Steuerseite) und die Kontakte (Lastseite) sind klar gekennzeichnet und oft als steckbare Terminalblöcke ausgeführt, was die Verdrahtung vereinfacht und beschleunigt.
Welche Art von Lasten kann ich maximal mit diesem Relais schalten?
Mit einer maximalen Schaltstrombelastbarkeit von 8 Ampere pro Kontakt kann das RCI 24VDC 2CO PB eine Vielzahl von Lasten schalten. Dazu gehören typischerweise kleinere Motoren, Magnetventile, Heizwiderstände, Schütze, Relais, Lampen und andere elektronische Aktoren, die innerhalb der spezifizierten Spannungs- und Stromgrenzen arbeiten. Es ist wichtig, die maximal zulässige Schaltleistung nicht zu überschreiten, um eine sichere Funktion und lange Lebensdauer zu gewährleisten.
Wie unterscheidet sich ein Koppelrelais von einem Leistungsschütz?
Während beide Geräte elektrische Lasten schalten, gibt es wesentliche Unterschiede. Leistungsschütze sind für das Schalten sehr hoher Ströme und das direkte Ansteuern von Hauptlasten wie größeren Motoren konzipiert und haben oft keine galvanische Trennung. Koppelrelais wie das RCI 24VDC 2CO PB sind eher für die Signalaufbereitung und die Trennung von Steuer- und Lastkreisen gedacht, schalten geringere Lasten als Leistungsschütze, bieten aber eine deutlich bessere Entkopplung und sind oft kompakter.
Ist die 24V DC Spulenspannung sicher für den Einsatz in Wohnbereichen?
Ja, eine Betriebsspannung von 24 Volt Gleichstrom (DC) gilt als Schutzkleinspannung und ist daher im Vergleich zu Netzspannungen (230V AC oder höher) deutlich sicherer. Sie wird häufig in Bereichen eingesetzt, in denen eine höhere Sicherheit gefordert ist oder wo die Installation von Geräten mit Netzspannung nicht praktikabel oder gewünscht ist, wie z.B. in der Hausautomation, bei Niederspannungsbeleuchtung oder in vielen industriellen Steueranwendungen.
