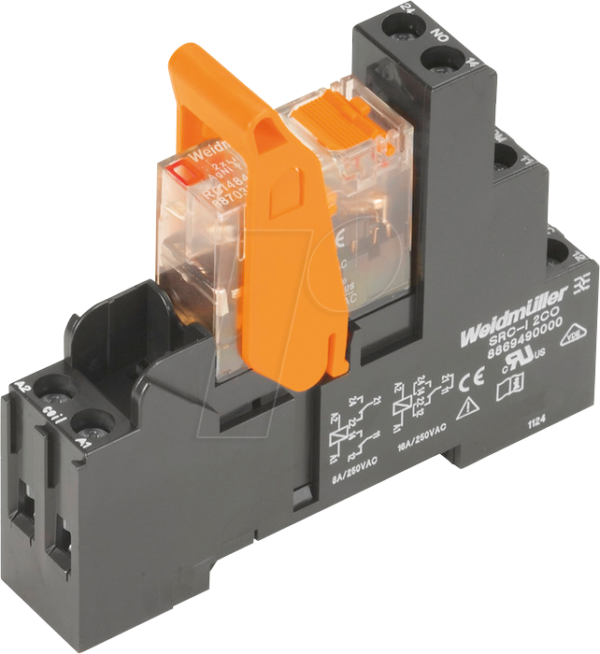

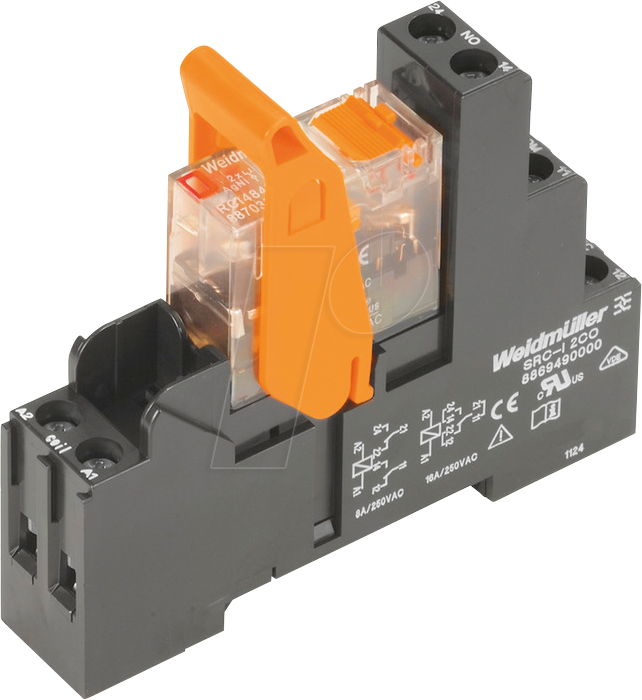

Zuverlässige Signalverarbeitung und Automatisierung mit dem RCI 230VAC 2CO P – Koppelrelais
Das RCI 230VAC 2CO P – Koppelrelais ist die ideale Lösung für Elektrofachleute, Automatisierungstechniker und Anlagenbauer, die eine robuste und präzise Schnittstelle zwischen verschiedenen Steuerungsebenen benötigen. Dieses leistungsstarke Koppelrelais ermöglicht die sichere galvanische Trennung und die Übertragung von Steuersignalen, wodurch empfindliche Steuergeräte vor Überspannungen und Störungen geschützt werden. Es ist die überlegene Wahl gegenüber Standardrelais, da es speziell für anspruchsvolle industrielle Umgebungen konzipiert wurde und eine außergewöhnliche Zuverlässigkeit und Langlebigkeit bietet, die den Anforderungen moderner Automatisierungsprozesse gerecht wird.
Umfassende Vorteile des RCI 230VAC 2CO P – Koppelrelais
Dieses Koppelrelais bietet eine Reihe entscheidender Vorteile, die es zu einem unverzichtbaren Bestandteil jeder professionellen Elektroinstallation machen:
- Galvanische Trennung: Ermöglicht die sichere Entkopplung von Steuer- und Lastkreisen, was den Schutz von Mikrocontrollern und SPSen vor potenziellen Schäden gewährleistet.
- Hohe Schaltleistung: Mit einer Nennstrombelastbarkeit von 8 Ampere pro Wechsler können auch moderate Lasten zuverlässig geschaltet werden.
- Flexible Kontaktkonfiguration: Ausgestattet mit 2 Wechselkontakten (2 CO – Change Over) bietet das Relais maximale Flexibilität bei der Verdrahtung und ermöglicht die Steuerung unterschiedlicher Schaltzustände.
- Robuste Bauweise: Konzipiert für den industriellen Einsatz, zeichnet sich das Relais durch seine Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen aus.
- Einfache Montage: Die Standard-DIN-Schienenmontage ermöglicht eine schnelle und unkomplizierte Installation in Schaltschränken.
- Energieeffizienz: Der Betrieb mit 230 V AC ist Standard in vielen industriellen Anwendungen und ermöglicht eine hohe Energieeffizienz bei gleichzeitig starker Leistung.
- Sichere Signalübertragung: Gewährleistet eine zuverlässige Weiterleitung von Steuersignalen, minimiert Signalverluste und garantiert die präzise Funktion von Automatisierungssystemen.
Technische Spezifikationen und Anwendungsgebiete
Das RCI 230VAC 2CO P – Koppelrelais ist ein hochspezialisiertes Bauteil, das in einer Vielzahl von Automatisierungs- und Steuerungsumgebungen eingesetzt werden kann. Seine Fähigkeit, unterschiedliche Spannungsebenen und Stromkreise sicher zu trennen und zu verbinden, macht es zum idealen Bindeglied in komplexen Anlagen.
| Merkmal | Spezifikation |
|---|---|
| Spulenspannung | 230 V AC |
| Anzahl der Wechslerkontakte | 2 (CO – Change Over) |
| Max. Schaltstrom pro Kontakt | 8 A |
| Isolationsspannung (Spule/Kontakt) | Gemäß EN 61810-1 und relevanten Sicherheitsstandards für industrielle Anwendungen |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C (abhängig von der Belastung und Montage) |
| Montageart | DIN-Schienenmontage (35 mm) |
| Schutzart (Gehäuse) | IP20 (typisch für industrielle Relais im Schaltschrank) |
| Anwendungsgebiete | Schnittstelle zwischen SPS und Aktoren, Signalaufbereitung in Industrieautomation, Sicherheitsverriegelungen, Steuerung von Heizungs-, Lüftungs- und Klimatechnik (HLK), Gebäudeautomation |
Die Einsatzmöglichkeiten des RCI 230VAC 2CO P – Koppelrelais sind äußerst vielfältig. In der industriellen Fertigung dient es als entscheidendes Bindeglied, um die Steuerungssignale von einer speicherprogrammierbaren Steuerung (SPS) sicher an leistungsstarke Aktoren wie Motoren, Ventile oder Heizregister weiterzuleiten. Die galvanische Trennung schützt die empfindliche Elektronik der SPS vor potenziellen Störsignalen und Spannungsspitzen, die von den angeschlossenen Lasten ausgehen könnten. Dies erhöht die Lebensdauer der Steuerungskomponenten und minimiert das Risiko von Ausfällen.
Im Bereich der Gebäudetechnik und HLK-Systeme spielt das Koppelrelais eine wichtige Rolle bei der Automatisierung komplexer Prozesse. Es kann beispielsweise dazu verwendet werden, die Steuersignale eines Raumthermostats mit niedriger Spannung sicher an leistungsstarke Heizungs- oder Lüftungseinheiten weiterzuleiten. Die zwei Wechslerkontakte bieten dabei die Flexibilität, sowohl den Ein- und Ausschaltvorgang als auch zusätzliche Funktionen wie die Wahl verschiedener Betriebsmodi zu steuern.
Auch in Sicherheitssystemen findet das RCI 230VAC 2CO P – Koppelrelais Anwendung. Es kann zur Implementierung von Sicherheitsverriegelungen eingesetzt werden, bei denen das Öffnen einer Schutzhaube oder das Betätigen eines Sicherheitsschalters das Abschalten einer gefährlichen Maschine bewirken muss. Die zuverlässige Schaltfunktion und die robuste Bauweise garantieren, dass diese sicherheitskritischen Funktionen jederzeit einwandfrei ausgeführt werden.
Die Wahl eines hochwertigen Koppelrelais wie dem RCI 230VAC 2CO P – ist eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer Automatisierungssysteme. Es bietet eine überlegene Leistung und Sicherheit im Vergleich zu einfachen Relaislösungen, die nicht für die spezifischen Anforderungen industrieller Umgebungen ausgelegt sind.
Installation und Integration in Ihre Systeme
Die Integration des RCI 230VAC 2CO P – Koppelrelais in bestehende oder neue Schaltschrankinstallationen ist dank seiner standardisierten Bauform und den klaren Anschlussklemmen unkompliziert. Die Montage auf einer 35 mm DIN-Schiene ermöglicht eine schnelle und sichere Befestigung im Schaltschrank. Die Anschlussklemmen sind eindeutig gekennzeichnet, was eine fehlerfreie Verdrahtung der Spulenspannung (AC 230V) und der einzelnen Wechslerkontakte erleichtert.
Bei der Verdrahtung ist es essenziell, die Nennwerte des Relais wie die Spulenspannung und die maximalen Schaltströme der Kontakte zu beachten. Die Wechselkontakte (CO – Change Over) ermöglichen jeweils einen Öffner- und einen Schließerkontaktanschluss. Dies bedeutet, dass für jeden Wechsler ein gemeinsamer Anschluss (C), ein Öffner-Anschluss (NC – Normally Closed) und ein Schließer-Anschluss (NO – Normally Open) zur Verfügung steht. Diese Konfiguration bietet maximale Flexibilität für verschiedenste Schaltaufgaben, sei es das direkte Schalten einer Last oder die Verknüpfung mit anderen Signalen.
Es ist ratsam, die Anschlussleitungen sorgfältig zu verlegen und auf eine ausreichende Isolierung zu achten, insbesondere bei Installationen in Umgebungen mit potenziell hohen Störfeldern. Die Verwendung von geeigneten Querschnitten für die Anschlusskabel gemäß den geltenden Normen und Vorschriften ist ebenfalls obligatorisch, um eine sichere und zuverlässige Funktion zu gewährleisten.
Für eine optimale Wärmeableitung und zur Vermeidung von Überlastung sollten bei der Verdrahtung von Lasten, die nahe am Maximalstrom von 8 A liegen, ausreichende Abstände zwischen benachbarten Relais und anderen wärmeerzeugenden Komponenten im Schaltschrank eingehalten werden. Dies trägt zur Verlängerung der Lebensdauer des Relais bei.
Sollten Sie unsicher bezüglich der korrekten Installation oder Integration in Ihr spezifisches System sein, empfehlen wir die Konsultation eines qualifizierten Elektrofachbetriebs oder Ingenieurbüros. Die korrekte Installation ist entscheidend für die Sicherheit und die einwandfreie Funktion Ihrer gesamten Automatisierungslösung.
Häufig gestellte Fragen zum RCI 230VAC 2CO P – Koppelrelais
FAQ – Häufig gestellte Fragen zu RCI 230VAC 2CO P – Koppelrelais, 230 V AC, 8 A, 2 Wechsler
Kann das RCI 230VAC 2CO P – Koppelrelais für Gleichstrom (DC) Anwendungen verwendet werden?
Nein, dieses spezifische Koppelrelais ist für den Betrieb mit 230 Volt Wechselstrom (AC) ausgelegt. Die Spulenspannung ist explizit für AC spezifiziert. Für DC-Anwendungen sind Relais mit einer entsprechenden DC-Spulenspannung erforderlich.
Wie viele Geräte können maximal pro Wechsler geschaltet werden?
Das Relais hat eine maximale Schaltstrombelastbarkeit von 8 Ampere pro Wechsler. Die Anzahl der zu schaltenden Geräte hängt von deren individueller Stromaufnahme ab. Die Summe der Nennströme aller parallel geschalteten Geräte pro Wechsler darf 8 Ampere nicht überschreiten. Zusätzlich sind die Einschaltströme zu berücksichtigen, insbesondere bei induktiven Lasten wie Motoren.
Was bedeutet „2 CO“ bei den Kontakten?
CO steht für Change Over, was Wechslerkontakte bedeutet. Ein Wechslerkontakt ist eine Umschaltvorrichtung, die aus einem gemeinsamen Anschluss (C), einem Öffner-Anschluss (NC – Normally Closed) und einem Schließer-Anschluss (NO – Normally Open) besteht. Mit 2 CO-Kontakten haben Sie also insgesamt vier Umschaltfunktionen zur Verfügung, die unabhängig voneinander verdrahtet werden können.
Ist das Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Dieses Koppelrelais ist für allgemeine industrielle Anwendungen konzipiert. Für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) sind spezielle, zertifizierte Relais erforderlich, die eine höhere Schutzklasse und zusätzliche Sicherheitsmerkmale aufweisen. Bitte prüfen Sie die Produktzertifizierungen, wenn ein Einsatz in solchen Umgebungen geplant ist.
Welche Lebensdauer kann ich von diesem Koppelrelais erwarten?
Die Lebensdauer eines Relais hängt von vielen Faktoren ab, wie der Häufigkeit der Schaltzyklen, der Belastung der Kontakte, der Umgebungstemperatur und der Schaltfrequenz. Unter typischen industriellen Betriebsbedingungen und bei Einhaltung der Spezifikationen kann eine mechanische Lebensdauer von mehreren Millionen Schaltspielen und eine elektrische Lebensdauer von mehreren hunderttausend Schaltspielen erwartet werden. Hochwertige Komponenten und eine korrekte Auslegung tragen maßgeblich zur Langlebigkeit bei.
Muss ich spezielle Treiber- oder Schutzschaltungen verwenden, um das Relais anzusteuern?
Für die Ansteuerung der 230V AC Spule des Koppelrelais wird eine entsprechende 230V AC Ausgangssignalquelle benötigt. Da es sich um ein Koppelrelais handelt, ist seine Hauptfunktion die galvanische Trennung. Sie müssen keine komplexen Treiber- oder Schutzschaltungen speziell für das Relais selbst verwenden, solange die ansteuernde Quelle die spezifizierte Spannung und Lastanforderungen erfüllt. Jedoch ist der Schutz des ansteuernden Geräts (z.B. SPS-Ausgang) durch das Relais gegeben. Achten Sie auf eine saubere Signalform der Ansteuerspannung, um unerwünschtes Flattern der Kontakte zu vermeiden.
Wie kann ich die Isolation zwischen den Kontakten sicherstellen?
Das Relais selbst verfügt über definierte Isolationsspannungen gemäß relevanter Normen (z.B. EN 61810-1). Während der Installation ist es entscheidend, dass alle Anschlüsse fachgerecht erfolgen und keine leitenden Materialien oder Verschmutzungen eine Brücke zwischen verschiedenen Stromkreisen bilden können. Eine sorgfältige Verdrahtung und die Einhaltung der Abstände im Schaltschrank sind hierbei essenziell.
