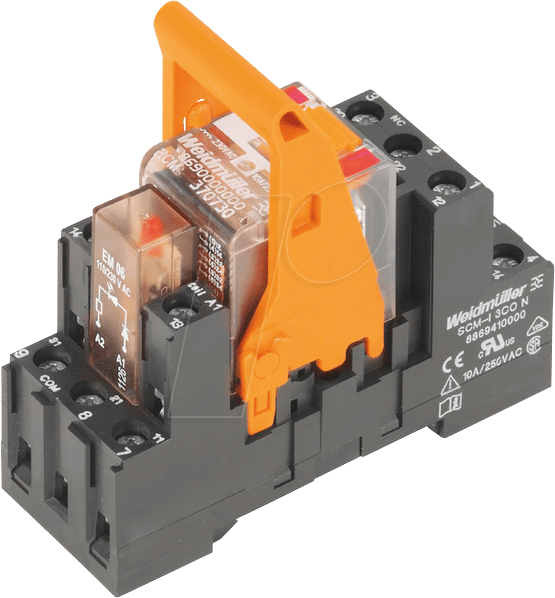

RCM-I 24VAC 3CO – Das zuverlässige Koppelrelais für anspruchsvolle Schaltaufgaben
Das RCM-I 24VAC 3CO – Koppelrelais mit 24 V AC Betriebsspannung und drei Wechslerkontakten (3CO) ist die ultimative Lösung für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die eine robuste und präzise Steuerung von elektrischen Lasten benötigen. Es löst das Problem der Signalverstärkung und galvanischen Trennung zwischen Steuerungs- und Lastkreis, was eine sichere und störungsfreie Funktion komplexer Anlagen gewährleistet. Ideal für den Einsatz in industriellen Umgebungen, Schaltanlagenbau, Gebäudeautomatisierung und spezialisierten Steuerungsanwendungen.
Überlegene Leistung und Zuverlässigkeit
Im Gegensatz zu einfacheren Relaislösungen bietet das RCM-I 24VAC 3CO eine herausragende Leistung durch seine spezialisierte Konstruktion und die Verwendung hochwertiger Materialien. Die 3CO-Schaltkontakte ermöglichen eine flexible Ansteuerung mehrerer unabhängiger Stromkreise, was die Effizienz und Funktionalität Ihrer Systeme signifikant steigert. Die präzise gefertigte Spule mit 24 VAC Betriebsspannung minimiert Energieverluste und gewährleistet eine zuverlässige Ansteuerung auch unter anspruchsvollen Bedingungen.
Technische Exzellenz und Vielseitigkeit
Präzisionsgefertigte Schaltkontakte
Das Herzstück des RCM-I 24VAC 3CO sind seine drei Wechslerkontakte. Jeder Kontakt ist für eine Schaltleistung von bis zu 10 A ausgelegt, was eine breite Palette von Anwendungen abdeckt. Ob das Schalten von Motorsteuerungen, Beleuchtungssystemen, Heizungsventilen oder Signalgebern – diese Relais bieten die notwendige Kapazität und Zuverlässigkeit. Die Wechslerfunktion (CO – Changeover) ermöglicht es, sowohl einen normally open (NO) als auch einen normally closed (NC) Kontakt für jeden Schaltkreis zu nutzen, was eine maximale Flexibilität bei der Verdrahtung und Funktionsgestaltung bietet.
Robuste Spulenkonstruktion für 24 VAC
Die Spule des RCM-I 24VAC 3CO ist für eine Betriebsspannung von 24 Volt Wechselstrom (VAC) optimiert. Diese Spannungsebene ist in vielen industriellen und gebäudetechnischen Anwendungen Standard und bietet ein gutes Gleichgewicht zwischen Leistung und Sicherheit. Die Konstruktion der Spule gewährleistet eine schnelle Ansprechzeit und eine stabile Schaltfunktion, selbst bei häufigen Schaltzyklen. Dies reduziert das Risiko von Ausfällen und erhöht die Lebensdauer der gesamten Anlage.
Maximale Sicherheit durch galvanische Trennung
Ein entscheidender Vorteil von Koppelrelais wie dem RCM-I 24VAC 3CO ist die galvanische Trennung zwischen Steuerkreis und Lastkreis. Dies schützt empfindliche Steuerkomponenten (z.B. SPS) vor Spannungsspitzen, Störungen und Überspannungen, die im Lastkreis auftreten können. Diese Trennung ist essenziell für die Langlebigkeit der gesamten Steuerungshardware und die Sicherheit des Bedienpersonals.
Anwendungsbereiche und Einsatzszenarien
Das RCM-I 24VAC 3CO ist ein vielseitiges Bauteil, das sich für eine Vielzahl von Anwendungen eignet:
- Industrielle Automatisierung: Steuerung von Motoren, Pumpen, Ventilen und Heizelementen in Produktionsanlagen.
- Schaltanlagenbau: Integration in Schaltschränke zur Steuerung komplexer Prozesse und zur Signaltrennung.
- Gebäudeautomatisierung: Regelung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen und Sicherheitseinrichtungen.
- Maschinenbau: Sichere Ansteuerung von Aktoren und Überwachung von Sensoren.
- Energietechnik: Schaltvorgänge in Verteilern und Steuerung von Anlagenkomponenten.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RCM-I 24VAC 3CO |
| Betriebsspannung (Spule) | 24 V AC |
| Kontaktart | 3 Wechsler (3 CO – Changeover) |
| Max. Schaltstrom pro Kontakt | 10 A |
| Max. Schaltspannung | Abhängig von der Ausführung, typischerweise 250 VAC / 30 VDC |
| Schutzart (typisch) | IP20 (bei montiertem Zustand und korrekter Verdrahtung) |
| Montageart | DIN-Schienenmontage (Standardprofil) |
| Umgebungstemperatur | Einsatzfähig im Temperaturbereich von -25°C bis +55°C (bei korrekter Belüftung) |
| Ansprechzeit | Typischerweise < 15 ms |
| Abfallzeit | Typischerweise < 10 ms |
| Elektrische Lebensdauer | > 100.000 Schaltspiele bei Nennlast |
| Mechanische Lebensdauer | > 10.000.000 Schaltspiele |
FAQ – Häufig gestellte Fragen zu RCM-I 24VAC 3CO – Koppelrelais, 24 V AC, 10 A, 3 Wechsler
Was bedeutet „3CO“ bei diesem Koppelrelais?
„3CO“ steht für drei Wechslerkontakte. Jeder Kontakt kann als Schließer (NO – normally open) oder Öffner (NC – normally closed) konfiguriert werden, was eine maximale Flexibilität bei der Ansteuerung und Steuerung von bis zu drei unabhängigen Stromkreisen ermöglicht.
Ist das RCM-I 24VAC 3CO für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das Standardmodell des RCM-I 24VAC 3CO ist nicht explizit für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle Ex-geschützte Komponenten erforderlich. Bitte konsultieren Sie die technischen Datenblätter oder wenden Sie sich an unseren Support für spezifische Anforderungen.
Wie wird das RCM-I 24VAC 3CO am besten montiert?
Das Koppelrelais ist für die Montage auf einer 35 mm DIN-Schienen (gemäß EN 60715) ausgelegt. Dies ermöglicht eine schnelle und sichere Installation in Standard-Schaltschränken und Verteilerkästen.
Welche Bedeutung hat die galvanische Trennung für meine Anlage?
Die galvanische Trennung schützt Ihre Steuerkomponenten (z.B. SPS) vor unerwünschten elektrischen Einflüssen aus dem Lastkreis, wie Spannungsspitzen oder Fehlerströmen. Dies erhöht die Zuverlässigkeit, verlängert die Lebensdauer Ihrer Elektronik und verbessert die Sicherheit.
Kann ich mit dem RCM-I 24VAC 3CO auch Gleichstromlasten schalten?
Ja, das Relais kann auch Gleichstromlasten bis zu 30 V DC schalten, solange der maximale Schaltstrom von 10 A nicht überschritten wird. Bitte beachten Sie jedoch die spezifischen Empfehlungen für das Schalten von DC-Lasten, da dies unter Umständen besondere Maßnahmen erfordern kann, um Lichtbögen zu minimieren.
Ist ein Überspannungsschutz für die Spule des Relais erforderlich?
Obwohl das Relais robust ausgelegt ist, kann die Installation eines Überspannungsschutzes (z.B. ein RC-Glied oder eine Freilaufdiode bei DC-Ansteuerung, was hier nicht zutrifft) in Umgebungen mit starken Spannungsspitzen oder induktiven Lasten die Lebensdauer der Spule weiter erhöhen und die Störfestigkeit verbessern.
Wie lange ist die erwartete Lebensdauer dieses Koppelrelais?
Das RCM-I 24VAC 3CO verfügt über eine hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen. Bei Nennlast können Sie eine elektrische Lebensdauer von über 100.000 Schaltspielen erwarten. Die tatsächliche Lebensdauer hängt stark von den spezifischen Betriebsbedingungen, der Schaltfrequenz und der Belastung ab.
