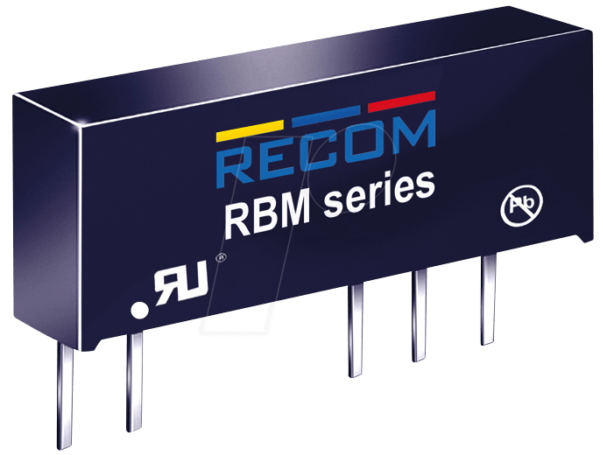

RBM-0505S – Der präzise DC/DC-Wandler für anspruchsvolle Stromversorgungen
Benötigen Sie eine stabile und zuverlässige 5-Volt-Versorgung für Ihre elektronischen Schaltungen, die durch externe Spannungsschwankungen nicht beeinträchtigt wird? Der RBM-0505S DC/DC-Wandler von RECOM ist die ideale Lösung für Ingenieure und Entwickler, die eine kompakte und effiziente Umwandlung von Gleichspannung benötigen. Er löst das Problem der galvanischen Trennung und Spannungsstabilisierung in Systemen, wo unterschiedliche Spannungspotenziale aufeinandertreffen oder eine präzise Isolierung unerlässlich ist.
Leistungsstarke Technologie für zuverlässige Energieumwandlung
Der RBM-0505S repräsentiert die nächste Generation von DC/DC-Wandlern, die auf bewährter Schaltreglertechnologie basieren und dabei höchste Effizienz mit minimalem Platzbedarf kombinieren. Im Gegensatz zu einfacheren Spannungsreglern bietet dieser Wandler eine vollständige galvanische Trennung zwischen Ein- und Ausgang, was Ihre empfindlichen Schaltungen vor Überspannungen und Störungen aus dem Eingangsnetz schützt. Mit einer Ausgangsleistung von 1 Watt und einem stabilen 5-Volt-Ausgang bei einem maximalen Strom von 200 mA ist er optimal für eine breite Palette von Anwendungen geeignet, von der Stromversorgung von Sensoren und Mikrocontrollern bis hin zur Isolierung von Kommunikationsschnittstellen.
Überlegene Vorteile des RBM-0505S
- Galvanische Trennung: Bietet höchste Sicherheit und schützt Ihre nachgeschalteten Komponenten vor gefährlichen Spannungsspitzen und Brummeinstreuungen. Dies ist ein entscheidender Vorteil gegenüber nicht-isolierten Wandlern, die eine direkte Verbindung zwischen den Stromschienen aufrechterhalten.
- Kompakte Bauform (SIL-7 Gehäuse): Das sehr kleine und flache SIL-7-Gehäuse (Single In-Line) ermöglicht eine platzsparende Integration auf Leiterplatten, selbst in beengten Designs. Dies ist ein signifikanter Vorteil gegenüber größeren Modulen oder diskreten Schaltungen, die ähnliche Funktionalitäten bieten würden.
- Hohe Effizienz: Der RBM-0505S arbeitet mit einer bemerkenswert hohen Effizienz, was zu geringer Wärmeentwicklung führt und die Energieverluste minimiert. Dies ist entscheidend für batteriebetriebene Anwendungen oder Systeme mit hoher Packungsdichte, wo Wärmeableitung ein kritisches Thema ist.
- Stabile Ausgangsspannung: Liefert eine präzise und stabile 5-Volt-Ausgangsspannung, die auch bei Laständerungen und Schwankungen der Eingangsspannung weitgehend konstant bleibt. Dies gewährleistet den zuverlässigen Betrieb Ihrer empfindlichen Elektronik.
- Breiter Eingangsspannungsbereich: Der Wandler ist für einen weiten Eingangsspannungsbereich ausgelegt, was seine Flexibilität erhöht und ihn mit verschiedenen Stromquellen kompatibel macht.
- Kurzschlussschutz: Integrierte Schutzmechanismen sorgen für Zuverlässigkeit und Langlebigkeit, indem sie den Wandler vor Schäden durch versehentliche Kurzschlüsse schützen.
- Geringes Rauschen: Die spezielle Schaltungstopologie minimiert die Erzeugung von elektrischem Rauschen auf der Ausgangsspannung, was für rauschkritische Anwendungen wie Audio- oder Messschaltungen unerlässlich ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | RBM Serie DC/DC-Wandler |
| Modell | RBM-0505S |
| Ausgangsleistung | 1 Watt (typisch) |
| Ausgangsspannung | 5 V DC (stabilisiert) |
| Max. Ausgangsstrom | 200 mA |
| Eingangsspannungsbereich | Konkreter Bereich basierend auf dem Datenblatt (z.B. 4.5 V bis 5.5 V für die 5V-Version) – für präzise Werte Datenblatt konsultieren. Dies gewährleistet Kompatibilität mit verschiedenen Stromquellen. |
| Isolationsspannung | Hohe Spannungsfestigkeit, die die galvanische Trennung sicherstellt. Typische Werte liegen im Bereich von 1kV bis 3kV DC, um eine zuverlässige Trennung zu gewährleisten und Sicherheitsstandards zu erfüllen. |
| Gehäusetyp | SIL-7 (Single In-Line Package, 7 Pins) – für stehende Montage auf Leiterplatten. Bietet eine robuste mechanische Befestigung und einfache Bestückung. |
| Schaltungstopologie | Primärgetaktet (typisch für diese Art von isolierten Wandlern) – ermöglicht hohe Effizienz und kompakte Bauweise. |
| Betriebstemperaturbereich | Breiter Temperaturbereich, der den zuverlässigen Einsatz in verschiedenen Umgebungsbedingungen ermöglicht (z.B. -40°C bis +85°C). Details im Datenblatt. |
| Schutzfunktionen | Integrierter Kurzschlussschutz und Überlastschutz zur Gewährleistung der Systemstabilität und Langlebigkeit. |
| Anwendungsgebiete | Industrielle Automatisierung, Medizintechnik, Telekommunikation, Mess- und Regelungstechnik, IoT-Geräte, Laborelektronik. |
Material und Design: Robustheit trifft Effizienz
Das SIL-7-Gehäuse des RBM-0505S ist aus hochtemperaturbeständigem Kunststoff gefertigt, der nicht nur eine robuste mechanische Struktur für die Lötanschlüsse bietet, sondern auch die internen Komponenten vor Umwelteinflüssen schützt. Die interne Konstruktion nutzt hochwertige Induktivitäten und Kapazitäten, um eine effiziente Energieumwandlung und eine geringe Eigenerwärmung zu gewährleisten. Die kompakte Form des SIL-7-Gehäuses mit einer Grundfläche von typischerweise nur wenigen Quadratzentimetern und einer Höhe, die den Einbau in flache Gehäuse ermöglicht, ist ein klares Designmerkmal, das die Integration in dichte Leiterplattendesigns erleichtert. Dies steht im Kontrast zu älteren oder weniger integrierten Lösungen, die deutlich mehr Platz beanspruchen würden.
Einsatzgebiete und Anwendungsbeispiele
Der RBM-0505S ist aufgrund seiner Vielseitigkeit und Zuverlässigkeit eine ausgezeichnete Wahl für eine breite Palette von elektronischen Anwendungen. In der industriellen Automatisierung kann er zur isolierten Stromversorgung von Sensoren, Aktoren und SPS-Modulen eingesetzt werden, wo eine sichere Trennung vom Hauptnetz unerlässlich ist. In der Medizintechnik spielt die galvanische Trennung eine kritische Rolle, um Patientensicherheit zu gewährleisten. Hier kann der RBM-0505S zur Isolierung von medizinischen Geräten oder Schnittstellen verwendet werden. Die Telekommunikationsbranche profitiert von der stabilen und rauscharmen 5-Volt-Versorgung für Kommunikationschips und Schnittstellen.
Weitere typische Anwendungsbereiche umfassen:
- Stromversorgung von Mikrocontrollern und eingebetteten Systemen.
- Isolierung von seriellen Kommunikationsschnittstellen wie RS232 oder RS485.
- Einsatz in IoT-Geräten, wo eine zuverlässige und kompakte Stromversorgung gefragt ist.
- Labor- und Messtechnik, wo präzise und störungsfreie Spannungen benötigt werden.
- Nachrüstung oder Erweiterung bestehender Stromversorgungen zur Erzeugung einer isolierten Hilfsspannung.
Die Möglichkeit, mit einem einzigen Bauteil sowohl eine Spannungsregelung als auch eine galvanische Trennung zu realisieren, vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten Komponenten, was sich positiv auf die Kosten und die Zuverlässigkeit auswirkt.
Die technologischen Nuancen des RBM-0505S
Der RBM-0505S nutzt eine bewährte primärgetaktete Konvertertopologie. Im Gegensatz zu linearen Spannungsreglern, die Energie durch Dissipation von Wärme abbauen, wandelt ein Schaltregler die Energie durch schnelles Schalten eines Speicherelements (typischerweise eine Induktivität) und kontrolliertes Laden und Entladen von Kapazitäten um. Diese Methode ist deutlich effizienter. Die galvanische Trennung wird durch einen integrierten Transformator im Inneren des Gehäuses realisiert. Dieser Transformator arbeitet mit hohen Frequenzen, was den Einsatz kleinerer Kernmaterialien und damit eine kompaktere Bauweise ermöglicht. Die Isolationsspannung, typischerweise im Kilovolt-Bereich, wird durch die Wicklungsisolierung des Transformators und das Design des Gehäuses sichergestellt.
Der maximale Ausgangsstrom von 200 mA ist ausreichend für viele Niedrigstromanwendungen. Wenn höhere Ströme benötigt werden, kann die Konfiguration mit mehreren Wandlern in Parallelschaltung oder die Auswahl eines leistungsstärkeren Modells aus der RBM-Serie in Betracht gezogen werden. Die stabile Ausgangsspannung von 5 V ist ein Standardwert in der Elektronik, der von vielen Logikbausteinen, Sensoren und Mikrocontrollern direkt genutzt wird. Die integrierten Schutzfunktionen, wie Kurzschlussschutz, sorgen dafür, dass der Wandler auch unter widrigen Bedingungen keinen Schaden nimmt, was die Lebensdauer des Geräts und die Stabilität des Gesamtsystems erhöht.
FAQ – Häufig gestellte Fragen zu RBM-0505S – DC/DC-Wandler RBM, 1 W, 5 V, 200 mA, SIL-7, Single
Was ist der Hauptvorteil der galvanischen Trennung bei diesem DC/DC-Wandler?
Die galvanische Trennung bietet eine vollständige elektrische Entkopplung zwischen der Eingangs- und Ausgangsseite des Wandlers. Dies schützt Ihre empfindlichen Schaltungen vor Spannungsspitzen, Brummeinstreuungen und anderen Störungen aus dem Eingangsnetz. Es ist entscheidend für die Sicherheit und Zuverlässigkeit in vielen Anwendungen, insbesondere in der Medizintechnik oder dort, wo unterschiedliche Erdungspotenziale vorhanden sind.
Ist der RBM-0505S für alle Arten von Anwendungen geeignet?
Der RBM-0505S ist ideal für Anwendungen, die eine stabile, isolierte 5-V-Versorgung mit einem Strombedarf von bis zu 200 mA benötigen. Er eignet sich hervorragend für die Stromversorgung von Mikrocontrollern, Sensoren, Kommunikationsschnittstellen und anderen elektronischen Komponenten, wo eine galvanische Trennung erforderlich ist und Platz eine Rolle spielt.
Wie wirkt sich die SIL-7-Bauform auf die Anwendung aus?
Das SIL-7-Gehäuse ist ein sehr kompaktes, stehendes Gehäuse, das speziell für die Montage auf Leiterplatten entwickelt wurde. Es ermöglicht eine platzsparende Integration in dicht bestückte PCBs und erleichtert die automatische Bestückung. Die Pins sind robust und bieten eine sichere elektrische und mechanische Verbindung.
Welche Eingangsspannungsbereiche werden von diesem DC/DC-Wandler unterstützt?
Der RBM-0505S ist für einen spezifischen Eingangsspannungsbereich konzipiert, der im Datenblatt detailliert aufgeführt ist. Üblicherweise sind dies Bereiche um die Nennspannung herum, um eine flexible Anpassung an verschiedene Stromquellen zu ermöglichen und gleichzeitig eine effiziente und stabile Ausgangsspannung zu gewährleisten.
Was bedeutet „1 W“ Leistung bei diesem Wandler?
Die Angabe „1 W“ bezieht sich auf die maximale Ausgangsleistung, die der Wandler liefern kann. Dies ist das Produkt aus Ausgangsspannung (5 V) und maximalem Ausgangsstrom (200 mA = 0,2 A), also 5 V * 0,2 A = 1 W. Diese Leistungsklasse ist ausreichend für viele Niedrigstromanwendungen.
Wie ist die Wärmeentwicklung dieses Wandlers?
Aufgrund der hohen Effizienz von Schaltreglern wie dem RBM-0505S ist die Wärmeentwicklung vergleichsweise gering. Die entstehende Abwärme wird hauptsächlich durch das Gehäuse und die Lötanschlüsse abgeführt. Für genaue thermische Spezifikationen und Kühlungsanforderungen konsultieren Sie bitte das technische Datenblatt.
Gibt es einen integrierten Schutz vor Kurzschlüssen oder Überlastung?
Ja, der RBM-0505S verfügt über integrierte Schutzmechanismen wie einen Kurzschlussschutz. Diese Funktionen schützen den Wandler und das angeschlossene System vor Schäden im Falle von Fehlern, was die Zuverlässigkeit und Langlebigkeit des Gesamtsystems erhöht.
