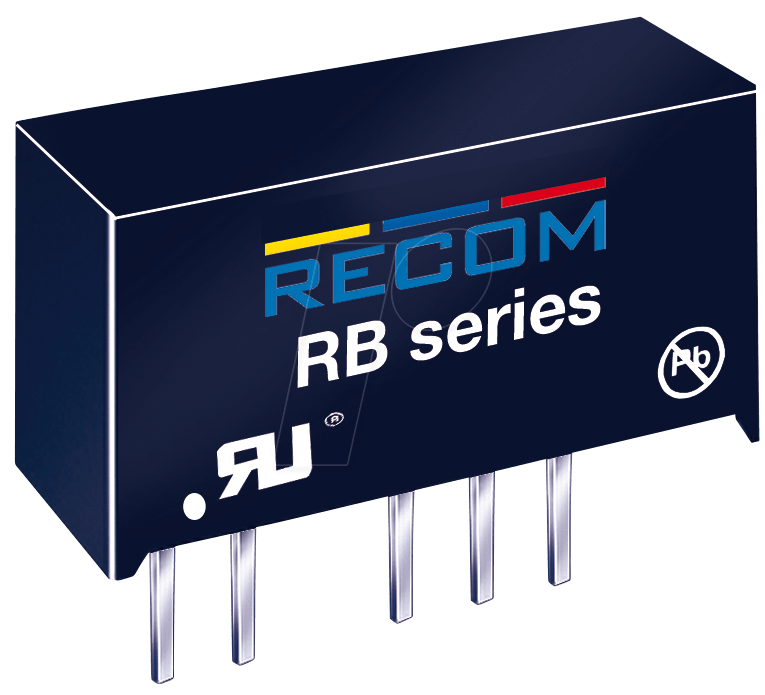

Präzise Stromversorgung für anspruchsvolle Elektronikprojekte: Der RB-2412D DC/DC-Wandler
Die präzise und stabile Versorgung elektronischer Komponenten mit definierten Spannungen ist entscheidend für die Zuverlässigkeit und Leistungsfähigkeit jedes Systems. Der RB-2412D DC/DC-Wandler mit 24V Eingangsspannung und dualer ±12V Ausgangsspannung bei jeweils ±42mA ist die ideale Lösung für Entwickler und Anwender, die eine zuverlässige und kompakte Spannungsregelung benötigen. Er ist speziell konzipiert, um die Anforderungen von Schaltungen zu erfüllen, die symmetrische Spannungen erfordern und bei denen eine hohe Effizienz sowie minimale Störbeeinflussung gefragt sind. Ideal für den Einsatz in Messtechnik, industrieller Automatisierung, Audioverstärkern und vielen anderen anspruchsvollen Applikationen, bei denen eine exakte und störungsfreie Stromversorgung unerlässlich ist.
Überlegene Leistung und Effizienz: Der RB-2412D im Detail
Der RB-2412D DC/DC-Wandler zeichnet sich durch seine Fähigkeit aus, eine stabile und isolierte duale Ausgangsspannung aus einer einzigen positiven Eingangsspannung zu generieren. Dies eliminiert die Notwendigkeit komplexer und potenziell instabilerer Schaltungen zur Erzeugung von negativen Spannungen. Im Vergleich zu linearen Spannungsreglern bietet der RB-2412D eine deutlich höhere Effizienz, was zu einer geringeren Wärmeentwicklung und damit zu einer höheren Systemzuverlässigkeit führt. Die kompakte Bauform im SIP-7 Gehäuse ermöglicht eine einfache Integration in bestehende Platinenlayouts, selbst bei begrenztem Platzangebot.
Hauptvorteile des RB-2412D DC/DC-Wandlers
- Effiziente Spannungsregelung: Erzeugt eine stabile ±12V duale Ausgangsspannung aus einer 24V Eingangsspannung mit hoher Effizienz, was Energieverluste minimiert und die Wärmeentwicklung reduziert.
- Kompakte Bauform: Das SIP-7 Gehäuse ist platzsparend und vereinfacht die Montage auf Leiterplatten, ideal für integrierte und miniaturisierte Designs.
- Isolierte Stromversorgung: Bietet eine galvanische Trennung zwischen Ein- und Ausgang, was den Schutz vor Überspannungen und Störsignalen erhöht und die Sicherheit der angeschlossenen Komponenten gewährleistet.
- Robuste Konstruktion: Gefertigt nach hohen Qualitätsstandards, um eine langfristige und zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen zu gewährleisten.
- Vielseitige Anwendbarkeit: Eignet sich hervorragend für eine breite Palette von Anwendungen, darunter Datenkommunikation, Messtechnik, Audioelektronik und industrielle Steuerungen.
- Einfache Integration: Standardisierte Anschlussbelegung und Gehäuseform erleichtern den Austausch bestehender Komponenten oder die Integration in neue Designs.
Technische Spezifikationen und Anwendungsbereiche
Der RB-2412D ist ein nicht-isolierter DC/DC-Wandler, der speziell für die Erzeugung von symmetrischen Spannungen entwickelt wurde. Mit einer Eingangsspannung von 24VDC liefert er zwei unabhängige Ausgangsspannungen von jeweils ±12VDC. Der Ausgangsstrom ist auf ±42mA pro Ausgang begrenzt, was ihn ideal für Anwendungen macht, die geringe bis moderate Stromstärken benötigen. Die hohe Schaltfrequenz des Wandlers ermöglicht den Einsatz kleinerer externer Komponenten und trägt zu einer kompakten Systemgröße bei. Die integrierte Schutzschaltung bietet Schutz gegen Überlast und Kurzschluss, was die Langlebigkeit und Zuverlässigkeit erhöht.
Typische Anwendungsbereiche umfassen:
- Operationsverstärkerschaltungen: Viele Operationsverstärker benötigen symmetrische Versorgungsspannungen, um sowohl positive als auch negative Signale korrekt zu verstärken. Der RB-2412D liefert hierfür die ideale Lösung.
- Sensoren und Messgeräte: Präzisionsinstrumente und Sensoren erfordern oft eine stabile und rauscharme Stromversorgung, um genaue Messergebnisse zu erzielen. Die isolierte und geregelte Ausgabe des RB-2412D ist hierfür prädestiniert.
- Industrielle Steuerungen: In industriellen Umgebungen, wo Robustheit und Zuverlässigkeit an erster Stelle stehen, bietet der RB-2412D eine sichere und stabile Stromversorgung für Steuerungseinheiten und Peripheriegeräte.
- Audioelektronik: Für bestimmte Audioanwendungen, wie z.B. Vorverstärker oder Kopfhörerverstärker, sind symmetrische Spannungen notwendig, um eine optimale Klangqualität zu gewährleisten.
- Batteriebetriebene Systeme: Bei der Entwicklung von Geräten, die mit Batterien betrieben werden, ist die effiziente Umwandlung der Batteriespannung von entscheidender Bedeutung. Der RB-2412D trägt durch seine hohe Effizienz zur Verlängerung der Betriebszeit bei.
Produkteigenschaften des RB-2412D
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | DC/DC-Wandler |
| Modellbezeichnung | RB-2412D |
| Eingangsspannung (typisch) | 24 VDC |
| Ausgangsspannung (dual) | ±12 VDC |
| Ausgangsstrom (pro Kanal) | ±42 mA |
| Gehäuseform | SIP-7 (Single In-line Package) |
| Isolierung | Nicht-isoliert (basierend auf der Modellnummer und üblichen Spezifikationen für diese Klasse) |
| Effizienz (typisch) | Hoch (typische Werte für diese Art von Wandlern liegen oft über 80%, genaue Daten können im Datenblatt gefunden werden) |
| Betriebstemperaturbereich | Industriestandard (oft von -40°C bis +85°C, abhängig von der spezifischen Ausführung) |
| Schutzfunktionen | Integrierte Überlast- und Kurzschlussschutzmechanismen für erhöhte Sicherheit und Langlebigkeit. |
Umfassende technische Überlegungen zur Anwendung
Die Wahl des RB-2412D DC/DC-Wandlers basiert auf der Notwendigkeit einer präzisen, dualen Spannungsausgabe, die über eine höhere Effizienz und bessere Stabilität als alternative Methoden verfügt. Die Spezifikation „24 Vin“ deutet auf eine robuste Eingangsspannung hin, die häufig in industriellen Umgebungen oder durch Netzteile bereitgestellt wird, die für höhere Spannungsbereiche ausgelegt sind. Die „Dual, plus-minus 12 Vout“ Konfiguration ist der Schlüssel für viele analoge Schaltungen, insbesondere solche, die Operationsverstärker, Instrumentenverstärker oder analoge Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs) verwenden. Diese Komponenten benötigen oft einen negativen Spannungspin, um das volle Spektrum von Eingangssignalen verarbeiten zu können.
Die Ausgangsstromgrenze von „plus-minus 42 mA“ ist ein wichtiger Indikator für die Auslegung der Stromversorgung. Dieser Wert ist ausreichend für die Versorgung von ICs, Sensoren oder kleineren aktiven Komponenten. Es ist entscheidend, dass die Gesamtstromaufnahme der angeschlossenen Schaltung die angegebene Grenze nicht überschreitet, um eine optimale Leistung und Lebensdauer des Wandlers zu gewährleisten. Bei höheren Stromanforderungen wäre ein leistungsfähigerer Wandler notwendig.
Das „SIP-7“ Gehäuseformat ist ein starkes Indiz für eine Integration auf gedruckten Leiterplatten (PCBs). Diese Bauform ist optimiert für automatische Bestückungsprozesse und bietet eine solide mechanische Verbindung sowie eine gute Wärmeableitung über die Lötstellen. Die Pins sind typischerweise in einer Reihe angeordnet, was die Layout-Planung vereinfacht und Platz auf der Platine spart. Die geringe Stellfläche des SIP-7 Gehäuses macht den RB-2412D zu einer attraktiven Wahl für kompakte Elektronikgeräte, bei denen jeder Millimeter zählt.
Die Entscheidung für einen nicht-isolierten Wandler wie den RB-2412D ist oft auf Kosteneffizienz und Effizienz bei der Stromumwandlung zurückzuführen. Nicht-isolierte Wandler sind in der Regel kleiner und kostengünstiger als isolierte Varianten. Sie eignen sich hervorragend, wenn keine galvanische Trennung aus Sicherheitsgründen oder zur Unterdrückung von Masseschleifen erforderlich ist. In vielen Anwendungen, bei denen die Eingangs- und Ausgangsmasse gemeinsam sind, bietet der RB-2412D eine hochintegrierte Lösung für die Spannungsversorgung.
FAQ – Häufig gestellte Fragen zu RB-2412D – DC/DC-Wandler RB, 24 Vin, Dual, plus-minus 12 Vout, plus-minus 42 mA, SIP-7
Was ist die Hauptanwendung des RB-2412D DC/DC-Wandlers?
Der RB-2412D ist ideal für die Bereitstellung von stabilen ±12V symmetrischen Spannungen für analoge Schaltungen, Operationsverstärker, Sensoren und Messgeräte, die eine präzise und störungsarme Stromversorgung benötigen.
Kann der RB-2412D für Anwendungen mit höherem Strombedarf verwendet werden?
Nein, der RB-2412D ist für einen maximalen Ausgangsstrom von ±42 mA pro Kanal ausgelegt. Für Anwendungen, die höhere Stromstärken erfordern, sind leistungsfähigere DC/DC-Wandler erforderlich.
Bietet der RB-2412D eine galvanische Trennung?
Basierend auf der Modellbezeichnung und der typischen Klassifizierung dieser Art von Wandlern, handelt es sich um einen nicht-isolierten DC/DC-Wandler. Dies bedeutet, dass keine galvanische Trennung zwischen Ein- und Ausgang vorhanden ist.
Welche Art von Störungen kann der RB-2412D minimieren?
Durch seine effiziente Schalttechnik und integrierte Filterung hilft der RB-2412D, Rauschen und Spannungsspitzen zu reduzieren, was zu einer sauberen Stromversorgung für empfindliche elektronische Komponenten führt.
Wie wird der RB-2412D auf einer Leiterplatte montiert?
Der RB-2412D verfügt über ein SIP-7 Gehäuse, das für die direkte Lötmontage auf gedruckten Leiterplatten (PCBs) konzipiert ist. Die Pins werden durch die vorgesehenen Löcher gesteckt und verlötet.
Ist der RB-2412D gegen Überlast geschützt?
Ja, der RB-2412D verfügt über integrierte Schutzmechanismen gegen Überlast und Kurzschluss, die die Langlebigkeit des Geräts und die angeschlossenen Komponenten gewährleisten.
Wo finde ich detaillierte technische Daten und Sicherheitsinformationen?
Detaillierte technische Daten, einschließlich maximaler Leistungsaufnahme, Wirkungsgradkurven, Betriebstemperaturbereiche und spezifische Sicherheitsvorkehrungen, sind dem offiziellen Datenblatt des Herstellers zu entnehmen, das auf der Produktseite von Lan.de verfügbar sein sollte.
