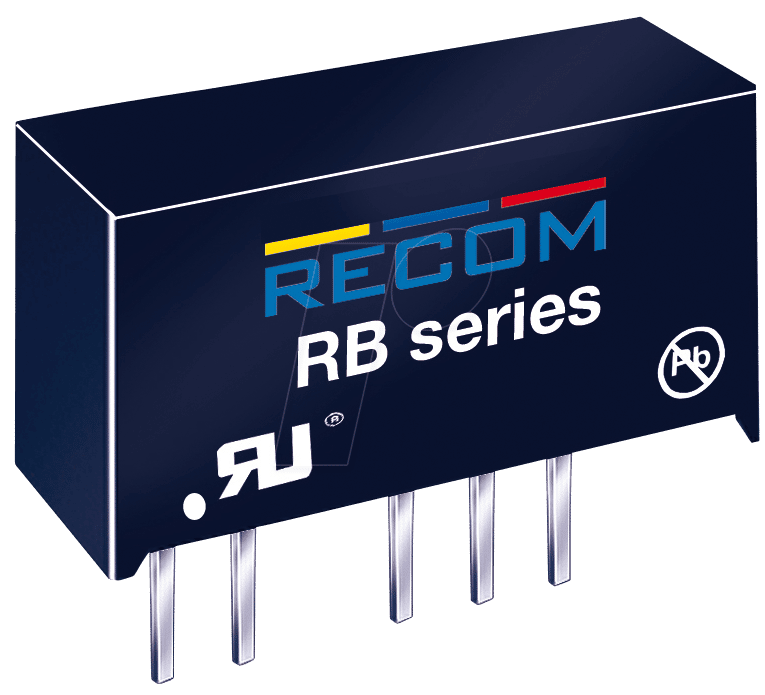

Zuverlässige Spannungsversorgung für anspruchsvolle Anwendungen: RB-1205D DC/DC-Wandler
Der RB-1205D DC/DC-Wandler ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und stabile duale Spannungsversorgung aus einer einzigen Eingangsspannung benötigen. Wenn Ihre Schaltung negative und positive Spannungen mit geringem Rauschen und hoher Effizienz erfordert, bietet dieser Wandler eine überlegene Alternative zu komplexen und weniger effizienten Lösungen.
Präzise Duale Spannungsregelung für Ihre Projekte
In vielen elektronischen Systemen, insbesondere in der analogen Signalverarbeitung, der Sensorik oder bei spezialisierten Logikschaltungen, ist eine bipolare Spannungsversorgung unerlässlich. Der RB-1205D DC/DC-Wandler liefert Ihnen zuverlässig und mit hoher Genauigkeit zwei unabhängige Ausgangsspannungen von ±5 V bei jeweils 100 mA Strombelastbarkeit. Dies macht ihn zum perfekten Baustein für eine Vielzahl von Embedded-Systemen, Messgeräten und Kommunikationsmodulen, bei denen Platz und Energieeffizienz eine Rolle spielen.
Warum der RB-1205D die überlegene Wahl ist
Herkömmliche Methoden zur Erzeugung dualer Spannungen beinhalten oft den Einsatz von mehreren einzelnen Spannungsreglern, die mit zusätzlichen Komponenten wie Transformatoren oder komplexen Schaltungen zur Erzeugung der negativen Spannung kombiniert werden müssen. Dies führt zu höherem Platzbedarf, größerer Komplexität, geringerer Effizienz und potenziell mehr Fehlerquellen. Der RB-1205D hingegen integriert diese Funktionalität in einem kompakten SIP-7-Gehäuse und bietet dabei eine bewährte und effiziente DC/DC-Wandlertechnologie. Seine ausgelegte Eingangsspannung von 12 V DC ist weit verbreitet und ermöglicht eine einfache Integration in bestehende Stromversorgungssysteme.
Anwendungsbereiche und Vorteile im Detail
Die Einsatzmöglichkeiten des RB-1205D DC/DC-Wandlers sind vielfältig. Er eignet sich hervorragend für:
- Analoge Schaltungen: Operationsverstärker, Audio-Verarbeitung, Instrumentenverstärker, die bipolare Versorgungsspannungen für optimale Leistung benötigen.
- Sensorsignalaufbereitung: Viele Sensortypen, insbesondere solche, die sowohl positive als auch negative Pegel erfassen, profitieren von einer stabilen bipolaren Versorgung.
- Logik- und Mikrocontroller-Systeme: Für Schaltungen, die eine spezielle negative Spannung für bestimmte Funktionen benötigen oder zur Erzeugung von Referenzspannungen.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo Zuverlässigkeit und präzise Spannungsversorgung entscheidend sind.
- Kompakte Embedded-Systeme: Das SIP-7-Gehäuse minimiert den Platzbedarf auf der Platine, was ihn ideal für platzbeschränkte Designs macht.
- Geringes Rauschen: Moderne DC/DC-Wandlertechnologie sorgt für eine saubere Ausgangsspannung mit minimalen Störungen, was für empfindliche analoge Schaltungen kritisch ist.
- Hohe Effizienz: Reduziert Energieverluste und Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponenten und geringerem Kühlaufwand führt.
- Einfache Integration: Die standardisierte SIP-7-Bauform und die klare Pinbelegung erleichtern die Montage und den Anschluss.
Technische Spezifikationen und Merkmale
Der RB-1205D DC/DC-Wandler zeichnet sich durch seine Robustheit und seine durchdachten technischen Merkmale aus, die ihn zu einem zuverlässigen Baustein für professionelle Elektronikanwendungen machen:
| Merkmal | Spezifikation |
|---|---|
| Modell | RB-1205D |
| Typ | DC/DC-Wandler, isoliert |
| Eingangsspannung (typisch) | 12 V DC |
| Ausgangsspannung (positiv) | +5 V DC |
| Ausgangsspannung (negativ) | -5 V DC |
| Ausgangsstrom (pro Ausgang) | ± 100 mA |
| Gehäuseform | SIP-7 (Single In-line Package) |
| Isolationsspannung | Typischerweise hoch (genaue Werte können je nach spezifischem Datenblatt variieren, für eine sichere Trennung ausgelegt) |
| Effizienz | Optimiert für geringe Leistungsverluste im Betriebsbereich |
| Schutzschaltungen | Integrierte Schutzmechanismen (z.B. Überlast-, Kurzschlussschutz) sind oft Standard für diese Art von Wandlern, Details im Datenblatt. |
| Betriebstemperaturbereich | Ausgelegt für industrielle Anforderungen, typischerweise ein breiter Temperaturbereich für zuverlässigen Einsatz. |
Hochwertige Konnektivität und Gehäuse
Das Gehäuse des RB-1205D ist in einem standardisierten SIP-7-Format ausgeführt. Diese Bauform ermöglicht eine einfache Montage auf Leiterplatten mittels Durchsteckmontage (Through-Hole Technology). Die robusten Pins gewährleisten eine sichere elektrische Verbindung und mechanische Stabilität, auch in Umgebungen mit Vibrationen. Die interne Konstruktion ist auf Langlebigkeit und Störungsarmut ausgelegt. Die thermische Abführung ist über die Pins und die Oberfläche des Gehäuses optimiert, um auch unter Last eine stabile Betriebstemperatur zu gewährleisten. Dieses Design trägt maßgeblich zur Zuverlässigkeit und zur Einhaltung der Spezifikationen über die gesamte Lebensdauer des Bauteils bei.
Präzision und Stabilität der Ausgangsspannung
Die Kernfunktionalität des RB-1205D liegt in seiner Fähigkeit, eine stabile und präzise bipolare Spannungsversorgung zu liefern. Mit einer Nennspannung von ±5 V und einer Stromtragfähigkeit von 100 mA pro Kanal ist er ideal für viele spezialisierte Anwendungen, bei denen standardmäßige Einkanal-Stromversorgungen an ihre Grenzen stoßen. Die geringen Regelabweichungen und das niedrige Ausgangsrauschen sind entscheidend für Anwendungen in der Messtechnik, der Signalverarbeitung oder in optoelektronischen Systemen, wo auch kleinste Spannungsspitzen oder Schwankungen die Genauigkeit und Funktionalität beeinträchtigen können. Die interne Wandlertopologie ist auf maximale Effizienz bei der Umwandlung der 12 V Eingangsspannung optimiert, was zu einer Reduzierung der Energieverluste und einer geringeren Wärmeentwicklung führt. Dies ist insbesondere in geschlossenen oder platzbeschränkten Systemen von Vorteil, wo eine effiziente Stromversorgung unerlässlich ist.
FAQ – Häufig gestellte Fragen zu RB-1205D – DC/DC-Wandler RB, 12 Vin, Dual, ± 5 Vout, ± 100 mA, SIP-7
Benötigt der RB-1205D eine zusätzliche Kühlung?
In den meisten typischen Anwendungsszenarien, bei denen die Stromabnahme pro Kanal deutlich unter den maximalen 100 mA liegt, ist keine zusätzliche Kühlung erforderlich. Die Wärmeableitung erfolgt über die Leiterbahnverbindungen und das Gehäuse. Bei Dauerbetrieb nahe der maximalen Stromgrenze oder in Umgebungen mit hohen Umgebungstemperaturen kann eine optimierte Leiterplattenlayoutgestaltung zur besseren Wärmeabfuhr beitragen oder gegebenenfalls eine kleine Kühlkörperlösung erwogen werden.
Ist der RB-1205D ein isolierter DC/DC-Wandler?
Ja, der RB-1205D ist als isolierter DC/DC-Wandler konzipiert. Dies bedeutet, dass die galvanische Trennung zwischen der Eingangsseite (12 V) und den Ausgangsseiten (±5 V) gegeben ist. Diese Isolation ist entscheidend für Sicherheitsaspekte, zur Vermeidung von Masseschleifen und zur Unterdrückung von Gleichtaktstörungen in komplexen Systemen.
Welche Art von Lasten kann der RB-1205D versorgen?
Der Wandler ist für die Versorgung von Lasten konzipiert, die eine stabile bipolare Spannungsversorgung benötigen und deren Stromverbrauch pro Kanal maximal 100 mA nicht überschreitet. Typische Anwendungen umfassen Operationsverstärker, analoge Sensoren, einige Arten von Logikschaltungen oder als Referenzspannungsquelle.
Was passiert, wenn die Last mehr als 100 mA pro Kanal benötigt?
Bei Überschreitung der maximalen Strombelastbarkeit von 100 mA pro Kanal wird die Ausgangsspannung wahrscheinlich stark abfallen oder der Wandler könnte in einen Schutzmodus übergehen. Für Anwendungen mit höherem Strombedarf sollten Modelle mit höherer Stromkapazität oder mehrere Wandler parallel geschaltet werden, sofern das Design dies zulässt und die Spezifikationen dies unterstützen.
Sind Schutzschaltungen gegen Überlast und Kurzschluss integriert?
Moderne DC/DC-Wandler dieser Art verfügen in der Regel über integrierte Schutzschaltungen, wie z.B. Kurzschlussschutz und Überlastschutz. Diese Mechanismen dienen dazu, den Wandler und die angeschlossene Schaltung im Fehlerfall zu schützen. Detaillierte Informationen zu den spezifischen Schutzfunktionen entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Kann ich zwei RB-1205D parallel schalten, um den Strom zu erhöhen?
Das parallele Schalten von DC/DC-Wandlern zur Stromerhöhung ist oft nur mit speziellen Modellen oder mit zusätzlicher Schaltungstechnik möglich, um eine gleichmäßige Lastverteilung zu gewährleisten. Es wird generell nicht empfohlen, Standard-Wandler wie den RB-1205D ohne eingehende Prüfung der Kompatibilität und ohne entsprechende Ausgleichsmechanismen parallel zu schalten, da dies zu ungleichmäßiger Stromverteilung und möglichen Beschädigungen führen kann.
Was ist der Vorteil einer dualen Spannungsversorgung gegenüber einer einzigen?
Eine duale Spannungsversorgung, wie sie der RB-1205D bietet, ist für viele analoge Schaltungen, wie z.B. Operationsverstärker, unerlässlich. Sie ermöglicht es diesen Bauteilen, Signale über einen größeren Spannungsbereich hinweg zu verarbeiten und symmetrische Aussteuerung zu erreichen. Dies ist entscheidend für präzise Signalverarbeitung, hohe Dynamikbereiche und die Vermeidung von Gleichspannungsanteilen, die in reinen Single-Supply-Designs problematisch sein können.
