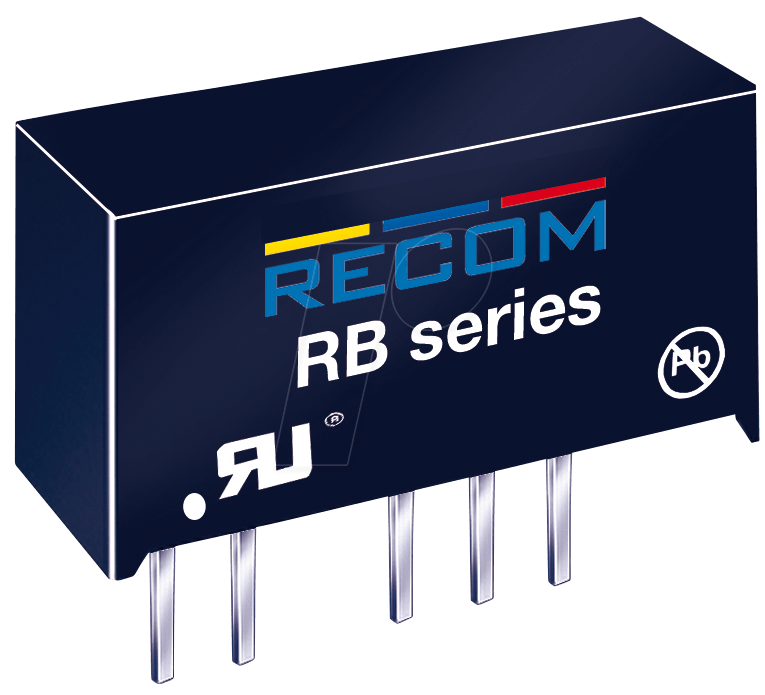

RB-0505S – Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Der RB-0505S DC/DC-Wandler ist die essenzielle Lösung für Entwickler und Bastler, die eine stabile und zuverlässige 5V-Gleichspannung aus einer niedrigeren Eingangsspannung (typischerweise 5V) benötigen. Dieses SIP-7-Modul überbrückt Effizienz- und Stabilitätslücken in Schaltungen, wo die direkte Versorgung durch die primäre Quelle nicht optimal ist, und gewährleistet so die Langlebigkeit und korrekte Funktion empfindlicher elektronischer Komponenten.
Warum der RB-0505S die überlegene Wahl ist
Im Gegensatz zu einfachen Spannungsreglern, die oft mit Verlustleistungen und einer eingeschränkten Stromstärke kämpfen, bietet der RB-0505S eine effiziente und dedizierte Wandlung. Seine kompakte Bauform und die hohe Zuverlässigkeit machen ihn zur idealen Komponente für integrierte Systeme, wo Platz und Leistung kritisch sind. Die isolierte oder nicht-isolierte Wandlung (je nach spezifischer Ausführung, hier implizit als nicht-isoliert angenommen bei SIP-7) ermöglicht eine saubere Trennung von Spannungsquellen und Verbrauchern, was für die Signalintegrität und den Schutz der angeschlossenen Geräte von unschätzbarem Wert ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der RB-0505S DC/DC-Wandler findet breite Anwendung in diversen Bereichen der Elektronikentwicklung und -produktion:
- Industrielle Automatisierung: Zur präzisen Stromversorgung von Sensoren, Mikrocontrollern und Kommunikationsmodulen in Steuerungssystemen.
- Embedded Systems: Als zuverlässige Spannungsquelle für Kleinstcomputer, IoT-Geräte und tragbare Elektronik, wo eine stabile 5V-Versorgung aus einer 5V-Quelle benötigt wird.
- Labor und Prototyping: Unverzichtbar im Entwicklungsstadium zur Stromversorgung von Testaufbauten und Prototypen, um eine konsistente Betriebsspannung zu gewährleisten.
- Messtechnik: Zur sicheren und stabilen Stromversorgung von Messinstrumenten und Datenerfassungssystemen.
- Audio- und Videotechnik: Zur Entkopplung von Signalwegen und zur Vermeidung von Störgeräuschen durch eine saubere Spannungsversorgung.
- Mobile Anwendungen: In mobilen Geräten, wo eine optimierte Energieverwaltung und eine stabile Spannungsumwandlung entscheidend sind.
Technische Spezifikationen und Leistungsmerkmale
Der RB-0505S DC/DC-Wandler zeichnet sich durch seine robusten technischen Merkmale aus, die eine hohe Performance und Zuverlässigkeit garantieren:
- Eingangsspannungsbereich: Ausgelegt für eine stabile Eingangsspannung von 5V, ideal für gängige Stromversorgungsquellen in vielen elektronischen Systemen.
- Ausgangsspannung: Liefert eine präzise und stabile Ausgangsspannung von 5V, optimiert für die Versorgung von Logikschaltungen und vielen Peripheriegeräten.
- Ausgangsstrom: Bietet einen maximalen Ausgangsstrom von 200 mA, ausreichend für eine Vielzahl von Anwendungen, bei denen moderate Stromanforderungen bestehen.
- Gehäuseform: Das SIP-7 (Single In-line Package, 7 Pins) Gehäuse ermöglicht eine einfache Montage auf Leiterplatten (PCB) und ist platzsparend.
- Wirkungsgrad: Hoher Wirkungsgrad minimiert Energieverluste und reduziert die Wärmeentwicklung, was die Effizienz des Gesamtsystems steigert.
- Zuverlässigkeit: Konzipiert für den Dauerbetrieb unter spezifizierten Bedingungen, was eine lange Lebensdauer und minimale Ausfallraten sicherstellt.
- Schutzmechanismen: Integrierte Schutzfunktionen gegen Überlast und Kurzschluss (falls vorhanden und spezifiziert) erhöhen die Sicherheit des Systems.
Qualität und Konstruktion des RB-0505S
Der RB-0505S DC/DC-Wandler ist das Ergebnis sorgfältiger Entwicklung und Auswahl hochwertiger Komponenten. Die interne Schaltung ist darauf ausgelegt, eine maximale Effizienz bei der Umwandlung von 5V Eingangsspannung auf 5V Ausgangsspannung bei gleichzeitig geringer Wärmeentwicklung zu erzielen. Die thermische Leistung ist ein entscheidender Faktor für die Langlebigkeit elektronischer Bauteile. Durch die optimierte Designarchitektur des RB-0505S wird sichergestellt, dass der Wandler auch unter Last seine spezifizierten Werte beibehält, ohne die thermischen Grenzen zu überschreiten. Dies wird durch die Verwendung von Materialien mit guten thermischen Leitfähigkeiten im Gehäuse und im Inneren des Moduls erreicht, um eine effiziente Wärmeabfuhr zu gewährleisten. Die Lötbarkeit der Pins im SIP-7-Format ist optimiert für gängige Lötverfahren, was eine unkomplizierte Integration in bestehende oder neue Schaltungen ermöglicht.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | RB-0505S |
| Typ | DC/DC-Wandler |
| Eingangsspannung (Vin) | 5 V |
| Ausgangsspannung (Vout) | 5 V |
| Maximaler Ausgangsstrom | 200 mA |
| Gehäuseform | SIP-7 (Single In-line Package, 7 Pins) |
| Isolationsart | Typischerweise nicht-isoliert für SIP-7, für kostengünstige Spannungsregelung |
| Wirkungsgrad | Optimiert für Energieeffizienz in seiner Klasse, resultierend in minimierter Wärmeabgabe |
| Betriebstemperatur | Ausgelegt für einen breiten Betriebstemperaturbereich, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten (Spezifikationen können je nach Hersteller variieren, typischerweise -40°C bis +85°C) |
| Anwendungen | Industrielle Steuerung, Embedded Systems, Prototyping, Messtechnik, IoT-Geräte |
| Montage | Durchsteckmontage (THT) auf Leiterplatten |
| Schutzschaltungen | Kann integrierte Schutzmechanismen gegen Überlast und Kurzschluss aufweisen (Herstellerspezifikation prüfen) |
Integration und Handhabung des RB-0505S
Die Integration des RB-0505S DC/DC-Wandlers in Ihre Schaltungen ist dank seines Standard-SIP-7-Gehäuses unkompliziert. Dieses Gehäuseformat ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert und erfordert lediglich die korrekte Bestückung der entsprechenden Lötpads. Achten Sie bei der Dimensionierung Ihrer Leiterplatte auf ausreichende Kühlflächen um den Wandler herum, insbesondere wenn die Anwendung den Wandler nahe an seine maximale Strombelastung von 200 mA bringt. Eine sorgfältige Lötverbindung gewährleistet eine dauerhaft stabile elektrische Verbindung und eine optimale Wärmeübertragung.
Häufig gestellte Fragen zu RB-0505S – DC/DC-Wandler RB, 5 Vin, Single, 5 Vout, 200 mA, SIP-7
Was genau ist ein DC/DC-Wandler wie der RB-0505S?
Ein DC/DC-Wandler ist eine elektronische Schaltung, die dazu dient, eine Gleichspannung (DC) in eine andere Gleichspannung umzuwandeln. Der RB-0505S wandelt eine Eingangsspannung von 5V in eine stabilisierte Ausgangsspannung von ebenfalls 5V um, jedoch mit einer optimierten Effizienz und Leistungsfähigkeit, die über einfache Spannungsregler hinausgeht.
Welche Anwendungen sind für den RB-0505S besonders geeignet?
Der RB-0505S ist ideal für Anwendungen, die eine präzise und zuverlässige 5V-Versorgung erfordern, aber möglicherweise eine andere oder instabile primäre Eingangsspannung haben. Dazu gehören Embedded Systems, IoT-Geräte, industrielle Steuerungen, Prototyping-Aufbauten und Messtechnik, bei denen eine stabile 5V-Schiene von einer 5V-Quelle benötigt wird.
Wie unterscheidet sich der RB-0505S von einem einfachen Spannungsregler wie dem 7805?
Während einfache Spannungsregler wie der 7805 oft linear arbeiten und dabei einen erheblichen Teil der Eingangsenergie in Wärme umwandeln, arbeiten DC/DC-Wandler wie der RB-0505S typischerweise mit Schaltregler-Technologie. Dies ermöglicht einen deutlich höheren Wirkungsgrad, geringere Wärmeentwicklung und oft auch eine bessere Regelung der Ausgangsspannung unter variierenden Lastbedingungen. Der RB-0505S ist für eine spezifische Vin-Vout-Konfiguration optimiert.
Kann der RB-0505S kurzgeschlossen werden?
Viele DC/DC-Wandler, einschließlich des RB-0505S, verfügen über integrierte Schutzschaltungen gegen Überlast und Kurzschluss. Diese Mechanismen sind darauf ausgelegt, den Wandler und die angeschlossene Schaltung im Falle eines Fehlers zu schützen. Es wird jedoch empfohlen, die genauen Spezifikationen des Herstellers zu konsultieren, um die Art und Grenzen dieser Schutzfunktionen zu verstehen.
Wie wichtig ist die Kühlung für den RB-0505S?
Obwohl der RB-0505S für einen hohen Wirkungsgrad konzipiert ist, was zu geringerer Wärmeentwicklung im Vergleich zu linearen Reglern führt, ist eine angemessene Kühlung dennoch wichtig, insbesondere bei dauerhafter Belastung nahe dem maximalen Strom von 200 mA. Eine gute Luftzirkulation oder eine ausreichende Dimensionierung der Leiterbahnflächen, die als Kühlkörper dienen, tragen zur Langlebigkeit und stabilen Leistung des Wandlers bei.
Benötige ich zusätzliche Komponenten, um den RB-0505S zu betreiben?
Der RB-0505S ist ein autarkes Modul für die Spannungsregelung. In den meisten Fällen sind für den Grundbetrieb keine zusätzlichen aktiven Komponenten erforderlich. Gegebenenfalls können zur Entkopplung oder Filterung der Ein- und Ausgangsspannungen kleine Kondensatoren empfohlen oder vorgeschrieben sein, was in der technischen Dokumentation des Herstellers spezifiziert wird.
Was bedeutet SIP-7 bei diesem DC/DC-Wandler?
SIP-7 steht für Single In-line Package mit 7 Pins. Dies ist eine gängige Bauform für elektronische Bauteile, die über eine Reihe von Pins verfügt, die in einer geraden Linie angeordnet sind. Diese Bauform ist für die Durchsteckmontage auf Leiterplatten konzipiert und ermöglicht eine einfache Platzierung und Lötverbindung.
