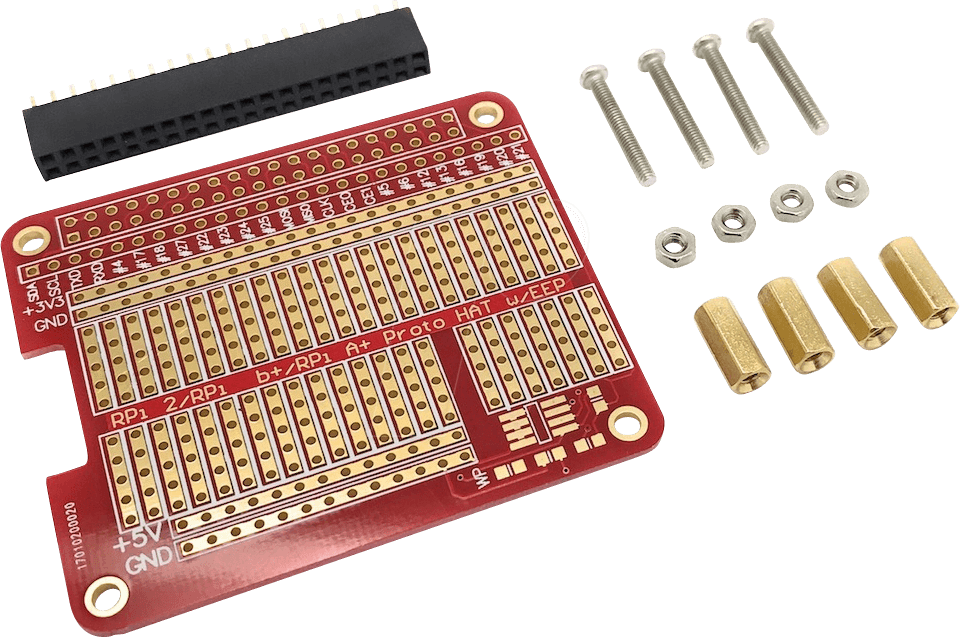

RASP SHD PROTO2 – Raspberry Pi Shield – Prototyping HAT: Ihre Brücke zur professionellen Elektronikentwicklung
Wenn Sie als Entwickler, Maker oder Elektronik-Enthusiast die Grenzen Ihrer Raspberry Pi-Projekte erweitern und komplexe Schaltungen zuverlässig und effizient aufbauen möchten, stoßen Standardlösungen oft an ihre Grenzen. Das RASP SHD PROTO2 – Raspberry Pi Shield – Prototyping HAT wurde speziell entwickelt, um Ihnen eine stabile, übersichtliche und erweiterbare Plattform für Ihre Prototypen und Kleinserien zu bieten. Es löst das Problem der mühsamen Verkabelung, der mangelnden Struktur und der eingeschränkten Anschlussmöglichkeiten, die bei direkten Verdrahtungen oder einfachen Breakout-Boards entstehen. Dieses Shield ist die ideale Wahl für alle, die Wert auf Präzision, Skalierbarkeit und eine professionelle Präsentation ihrer Elektronikprojekte legen.
Die überlegene Wahl für anspruchsvolle Prototypen
Das RASP SHD PROTO2 hebt sich von generischen Raspberry Pi Shields ab durch seine durchdachte Konstruktion, die auf Langlebigkeit und Benutzerfreundlichkeit ausgelegt ist. Anstatt sich mit unzähligen Dupont-Kabeln und dem Risiko von Kurzschlüssen auseinanderzusetzen, bietet dieses HAT eine feste und organisierte Schnittstelle. Die klare Anordnung der Anschlüsse, die robusten Lötpads und die dedizierten Montagepunkte machen den Aufbau und die Wartung Ihrer Schaltungen zum Kinderspiel. Es ermöglicht eine deutlich höhere Dichte an Komponenten und Verbindungen, ohne dabei an Übersichtlichkeit einzubüßen.
Umfassende Konnektivität und Erweiterbarkeit
Das Herzstück des RASP SHD PROTO2 ist seine Fähigkeit, die GPIO-Pins des Raspberry Pi auf eine Art und Weise zugänglich zu machen, die sowohl für Anfänger als auch für Profis optimiert ist. Jede Anschlussmöglichkeit ist klar gekennzeichnet, was die Fehlersuche und das Verständnis komplexer Schaltungen vereinfacht. Darüber hinaus sind strategisch platzierte Erweiterungsanschlüsse und Montagepunkte vorgesehen, die es Ihnen ermöglichen, zusätzliche Module, Sensoren oder Aktoren nahtlos zu integrieren. Dies schafft eine flexible Basis, die mit Ihren Projektanforderungen wächst.
- Erweiterte GPIO-Zugänglichkeit: Alle GPIO-Pins sind bequem und eindeutig zugänglich und beschriftet.
- Robuste Lötpads: Hochwertige Lötpads ermöglichen sichere und dauerhafte Verbindungen für Sensoren und andere Komponenten.
- Montagepunkte: Integrierte Montagepunkte erleichtern die Befestigung des Shields und angeschlossener Komponenten.
- Flächen für Prototyping: Großzügige Flächen für Breadboards oder feinere Lötstrukturen erlauben flexible Implementierungen.
- Dedizierte Stromanschlüsse: Separate Anschlüsse für externe Stromversorgungen entlasten den Raspberry Pi und erhöhen die Stabilität.
- Signalintegrität: Das Layout des PCBs ist optimiert, um Signalinterferenzen zu minimieren und die Zuverlässigkeit zu erhöhen.
Präzisionsgefertigt für maximale Zuverlässigkeit
Das RASP SHD PROTO2 wird unter Einhaltung strenger Qualitätsstandards gefertigt, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Die Auswahl der Materialien und die Fertigungsprozesse sind darauf ausgelegt, den Anforderungen anspruchsvoller Elektronikprojekte gerecht zu werden. Jedes Shield durchläuft strenge Qualitätskontrollen, bevor es Ihr Zuhause erreicht.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Kompatibilität | Entwickelt für alle Raspberry Pi Modelle mit 40-Pin GPIO Header (z.B. Raspberry Pi 3B+, 4B, Zero W/WH). |
| Material & Haptik | Gefertigt aus strapazierfähigem FR-4 Glasfaser-Epoxidharz-Laminat, 1.6 mm Dicke, mit einer glatten, nicht-leitenden Oberfläche. Die Lötpads sind verzinnt, um eine hervorragende Lötbarkeit zu gewährleisten. |
| Design-Merkmale | Das Layout berücksichtigt eine optimale Verteilung der GPIO-Pins, integrierte Montagelöcher für Gehäuse oder Schraubenmontage und großzügige Bohrungen für die Aufnahme von verschiedenen Steckverbindern und Komponenten. Integrierte Beschriftungen für alle GPIO-Pins und wichtige Funktionen erleichtern die Orientierung. |
| Anschlussmöglichkeiten | Bietet direkten Zugriff auf alle 40 GPIO-Pins sowie dedizierte Anschlüsse für I2C, SPI, UART und Stromversorgung (5V, 3.3V, GND). Mehrere Flächen für Breadboard-Module oder direkte Lötverbindungen sind vorhanden. |
| Erweiterbarkeit | Ausgestattet mit zusätzlichen Pin-Headern und Montageflächen, die die Anbringung weiterer Peripherie, Sensoren, Displays oder spezieller Schaltungen ermöglichen, ohne die Funktionalität des Raspberry Pi zu beeinträchtigen. |
| Stromversorgung | Unterstützt die Stromversorgung über den Raspberry Pi oder über einen externen 5V-Anschluss, was eine flexible Energiezufuhr für komplexe Setups ermöglicht und den Raspberry Pi schont. |
| Einsatzmöglichkeiten | Ideal für die Entwicklung von IoT-Anwendungen, Robotik-Projekten, Automatisierungslösungen, Smart-Home-Systemen, Lernplattformen und professionellen Prototypen, bei denen Stabilität, Übersichtlichkeit und Skalierbarkeit entscheidend sind. |
| Besonderheiten | Verzinnte Lötpads für optimale Lötbarkeit, klar lesbare Beschriftungen aller Anschlüsse, erhöhte Stabilität durch doppelseitige Platine und robuste Konstruktion. Die 1.6mm Dicke bietet zusätzliche Stabilität im Vergleich zu dünneren Shields. |
Technische Spezifikationen für Ingenieure
Das RASP SHD PROTO2 ist mehr als nur ein Stück Platine; es ist ein durchdachtes Werkzeug, das die technische Entwicklung auf ein neues Niveau hebt. Die Wahl des FR-4 Materials mit einer Dicke von 1.6 mm sorgt für eine hohe mechanische Stabilität und Isolationsfähigkeit, was besonders bei Projekten mit höheren Spannungen oder empfindlichen Signalen von Bedeutung ist. Die 2-Unzen Kupferstärke der Leiterbahnen auf beiden Seiten der Platine gewährleistet eine ausgezeichnete Strombelastbarkeit und minimiert den Widerstand, was für eine effiziente Stromversorgung und Signalübertragung unerlässlich ist. Die Verwendung von bleifreiem Zinn für die Lötpads verbessert nicht nur die Umweltverträglichkeit, sondern sorgt auch für eine dauerhafte und zuverlässige Lötverbindung, die Korrosion widersteht.
Das Layout des PCBs wurde sorgfältig unter Berücksichtigung von Signalintegrität und EMI (elektromagnetische Interferenz) optimiert. Kritische Signalleitungen sind so geführt, dass sie Störungen minimieren, was für die Verlässlichkeit von Hochfrequenzanwendungen oder präzisen analogen Messungen entscheidend ist. Die durchkontaktierten Bohrlöcher für die GPIO-Header und Komponentenanschlüsse bieten zusätzliche mechanische Festigkeit und verhindern, dass einzelne Pins unter Last brechen. Die großzügigen Abstände zwischen den Anschlusspunkten erleichtern das präzise Löten und ermöglichen die Verwendung von Standard-Werkzeugen, ohne dass es zu ungewollten Verbindungen kommt.
Die aufgedruckten Beschriftungen sind UV-beständig und abriebfest, um auch bei intensiver Nutzung und häufigem Hantieren lesbar zu bleiben. Dies ist ein kritischer Faktor für die langfristige Wartbarkeit und Reproduzierbarkeit von Projekten. Die klar definierte Struktur des Shields ermöglicht eine logische Verdrahtung, die nicht nur die Entwicklungszeit verkürzt, sondern auch das Risiko von Fehlern bei der Fehlersuche reduziert. Für Entwickler, die auf maximale Flexibilität angewiesen sind, bietet das Shield genügend Platz für zusätzliche Komponenten wie Spannungsregler, Filter oder Pegelwandler, die direkt auf der Platine integriert werden können.
Anwendungsbereiche im Detail
IoT-Anwendungen: Für das Internet der Dinge ist eine stabile und erweiterbare Schnittstelle unerlässlich. Das RASP SHD PROTO2 ermöglicht die einfache Anbindung einer Vielzahl von Sensoren (Temperatur, Feuchtigkeit, Luftqualität, Bewegung, Lichteinfall) und Aktoren (Relais, Motoren, LEDs) über standardisierte Protokolle wie I2C und SPI. Die Möglichkeit, externe Stromversorgungen zu nutzen, ist entscheidend für Geräte, die unabhängig vom Raspberry Pi mit Strom versorgt werden müssen oder höhere Leistungsanforderungen haben.
Robotik und Automatisierung: In der Robotik sind präzise Steuerbefehle und zuverlässige Sensorrückmeldungen von größter Bedeutung. Dieses Shield erleichtert den Anschluss von Motortreibern, Servos, Encoder und verschiedenen Sensoren für die Navigation und Umgebungserfassung. Die Möglichkeit, mehrere PWM-Signale und digitale Ein-/Ausgänge gleichzeitig zu nutzen, ist für die Steuerung komplexer Roboterarchitekturen von Vorteil.
Smart-Home-Systeme: Beim Aufbau eigener Smart-Home-Lösungen ermöglicht das Shield die nahtlose Integration von Schaltern, Dimmermodulen, Heizungssteuerungen und Überwachungssensoren. Die klar definierten Anschlüsse vereinfachen die Verdrahtung und minimieren das Risiko von Fehlkonfigurationen, die in Wohnbereichen kritisch sein können.
Industrielle Prototypen und Kleinserien: Für professionelle Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht, bietet das RASP SHD PROTO2 eine solide Basis. Die robuste Konstruktion und die Möglichkeit zur sauberen Verkabelung sind ideal für die Erstellung von Prototypen, die später in kleinserielle Produktionsumgebungen überführt werden. Die klare Struktur erleichtert auch die Dokumentation und Reproduzierbarkeit.
Bildung und Forschung: In Lehr- und Forschungseinrichtungen bietet das Shield eine hervorragende Plattform, um Studierenden die Grundlagen der Embedded Systems näherzubringen. Die übersichtliche Anordnung und die Robustheit machen es zu einem idealen Werkzeug für praktische Übungen, bei denen Verschleiß und einfache Bedienung im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu RASP SHD PROTO2 – Raspberry Pi Shield – Prototyping HAT
Welche Raspberry Pi Modelle sind mit dem RASP SHD PROTO2 kompatibel?
Das RASP SHD PROTO2 wurde für die Kompatibilität mit allen Raspberry Pi Modellen entwickelt, die über den Standard 40-Pin GPIO Header verfügen. Dazu gehören populäre Modelle wie der Raspberry Pi 3B+, Raspberry Pi 4B sowie die Raspberry Pi Zero W und Zero WH Varianten (ggf. mit zusätzlichem GPIO-Header-Aufbau).
Wie unterscheidet sich das RASP SHD PROTO2 von einem einfachen Breadboard?
Während ein Breadboard für schnelle und temporäre Verbindungen nützlich ist, bietet das RASP SHD PROTO2 eine permanente, stabile und strukturierte Schnittstelle. Es eliminiert das Durcheinander von Kabeln, reduziert das Risiko von Kurzschlüssen und bietet dedizierte Lötflächen sowie Montagepunkte, was es ideal für langlebige Prototypen und die Vorbereitung von Kleinserien macht.
Ist das RASP SHD PROTO2 für Anfänger geeignet?
Ja, das Shield ist auch für Anfänger sehr gut geeignet. Die klaren Beschriftungen aller Anschlüsse und die übersichtliche Struktur erleichtern das Verständnis und den Aufbau von Schaltungen. Es hilft, die Grundlagen der GPIO-Programmierung auf eine organisierte und fehlerreduzierte Weise zu erlernen.
Kann ich zusätzliche Komponenten wie Sensoren oder Displays direkt auf dem Shield montieren?
Absolut. Das RASP SHD PROTO2 bietet großzügige Flächen, die sich hervorragend für die Anbringung von Breadboards, aber auch für das direkte Anlöten von Komponenten eignen. Zusätzlich sind Montagepunkte vorhanden, die die Befestigung von größeren Modulen oder Displays erleichtern.
Wie wird das Shield mit Strom versorgt?
Das Shield kann entweder über den 5V-Pin des Raspberry Pi mit Strom versorgt werden, was für einfachere Projekte ausreicht. Für komplexere Anwendungen mit höherem Strombedarf bietet das RASP SHD PROTO2 zusätzlich einen dedizierten externen 5V-Stromanschluss, der den Raspberry Pi entlastet und eine stabilere Stromversorgung für alle angeschlossenen Komponenten gewährleistet.
Was bedeutet die Angabe „FR-4 Glasfaser-Epoxidharz-Laminat, 1.6 mm Dicke“?
Dies beschreibt das Basismaterial der Platine. FR-4 ist ein Standardmaterial in der Elektronik, das für seine gute elektrische Isolation, mechanische Festigkeit und thermische Beständigkeit bekannt ist. Die Dicke von 1.6 mm sorgt für eine besonders robuste und stabile Platine, die auch bei mechanischer Beanspruchung oder beim Einstecken/Ausstecken von Komponenten gut hält.
Welche Vorteile bietet die Oberflächenbehandlung der Lötpads?
Die Lötpads sind mit einer Schicht aus bleifreiem Zinn überzogen. Diese Verzinnung schützt die Kupferoberfläche vor Oxidation, verbessert die Haftung des Lots beim Anlöten und sorgt für eine dauerhafte und korrosionsbeständige Verbindung, die für die Zuverlässigkeit Ihrer Schaltungen entscheidend ist.
