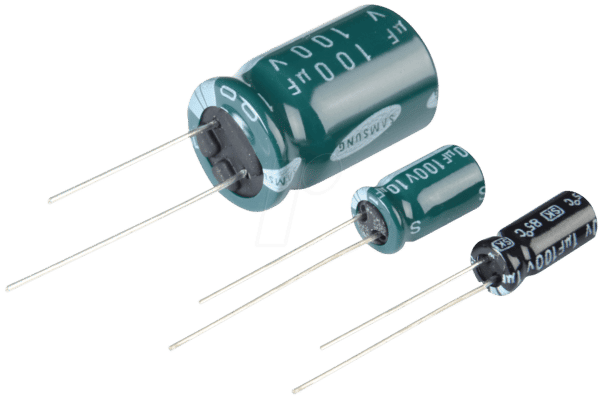

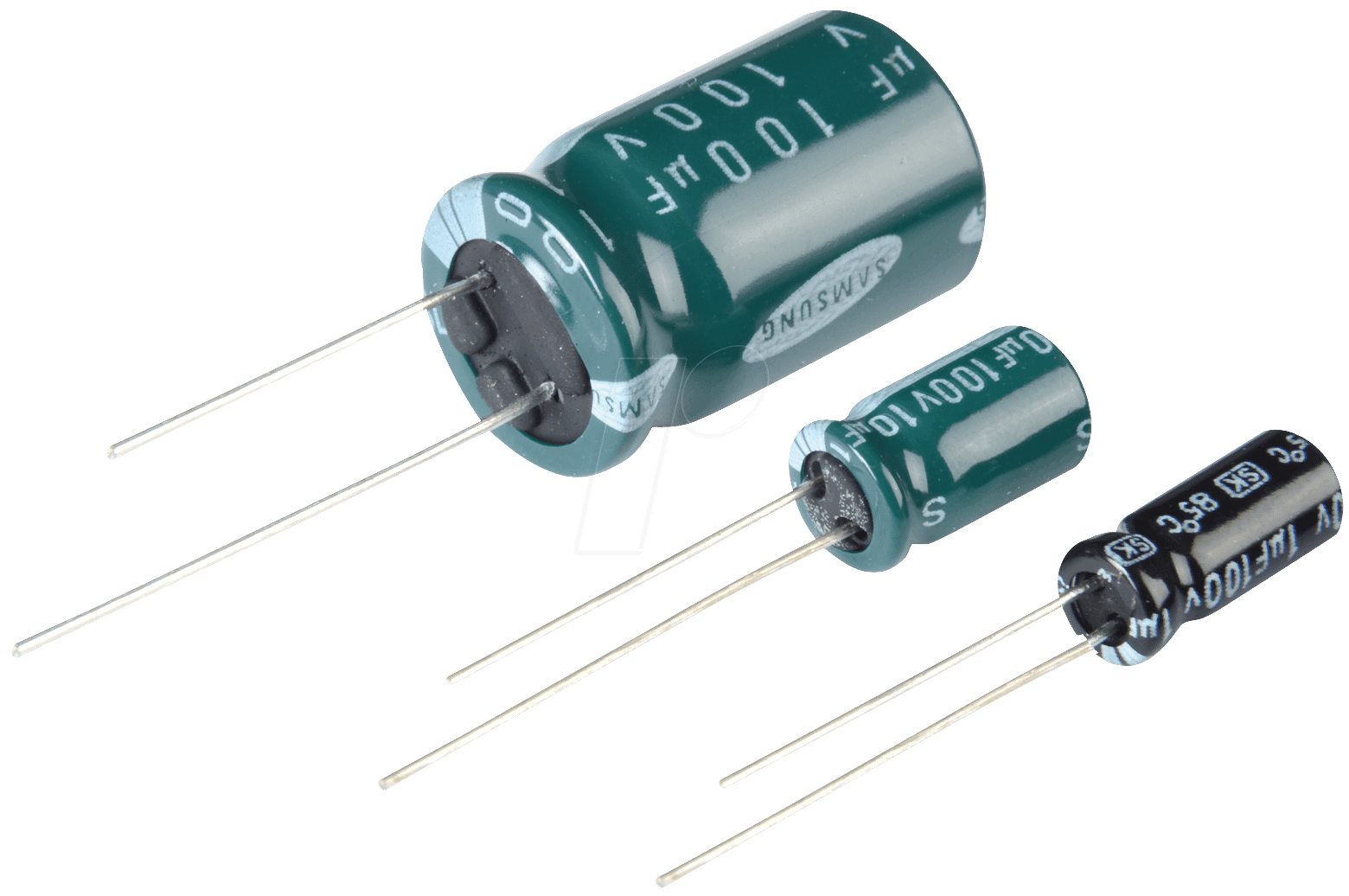

Zuverlässige Energiespeicherung für anspruchsvolle Elektronikprojekte: RAD 47/350 – Elektrolytkondensator
Elektronikentwickler und Reparaturtechniker stehen oft vor der Herausforderung, Komponenten zu finden, die nicht nur die geforderten Spezifikationen erfüllen, sondern auch langfristige Zuverlässigkeit und Stabilität in ihren Schaltungen gewährleisten. Der RAD 47/350 Elektrolytkondensator mit radialer Bauform, 47 µF Kapazität und einer Spannungsfestigkeit von 350 V ist speziell für Anwendungen konzipiert, bei denen eine präzise und ausdauernde Energiespeicherung unerlässlich ist. Er überbrückt die Lücke zwischen Standardlösungen und spezialisierten High-End-Bauteilen, indem er eine hervorragende Balance aus Performance, Lebensdauer und Kosten bietet.
Hochentwickelte Kapazität für stabile Spannungsversorgung
Die Kernfunktion eines Elektrolytkondensators liegt in seiner Fähigkeit, elektrische Energie zu speichern und bei Bedarf wieder abzugeben. Der RAD 47/350 zeichnet sich durch seine präzise Kapazität von 47 Mikrofarad (µF) aus. Dies ermöglicht eine effektive Glättung von Versorgungsspannungen, die Filterung von Störsignalen und die Bereitstellung von kurzfristigen Energiepuffern in einer Vielzahl von Schaltungen. In Netzteilen, Audio-Verstärkern, Industriesteuerungen und vielen anderen Geräten spielt die genaue Kapazität eine entscheidende Rolle für die Signalintegrität und die allgemeine Leistungsfähigkeit. Mit dem RAD 47/350 erhalten Sie die Gewissheit, dass Ihre Schaltung stabil und konsistent mit Energie versorgt wird, auch unter wechselnden Lastbedingungen.
Hohe Spannungsfestigkeit für vielseitige Einsatzbereiche
Mit einer maximalen Betriebsspannung von 350 Volt ist der RAD 47/350 für eine breite Palette von Anwendungen geeignet, die in der Regel höhere Spannungslevel erfordern. Dies schließt viele netzbetriebene Geräte, industrielle Stromversorgungen und auch anspruchsvolle Audio-Schaltungen ein. Die hohe Spannungsfestigkeit bietet nicht nur einen signifikanten Sicherheitsspielraum, sondern ermöglicht auch den Einsatz in Schaltungen, bei denen kleinere Kondensatoren schnell an ihre Grenzen stoßen würden. Diese Robustheit reduziert das Risiko eines Durchschlags und erhöht somit die Zuverlässigkeit und Langlebigkeit des gesamten elektronischen Systems.
Optimierte Bauform und Montageflexibilität
Die radiale Bauform des RAD 47/350 mit einem Pin-Abstand (RM) von 7,5 mm ist für die Durchsteckmontage (THT) auf Leiterplatten optimiert. Diese Montageart ist seit Jahrzehnten ein Standard in der Elektronikfertigung und zeichnet sich durch mechanische Stabilität und einfache Handhabung aus. Der RM 7,5 mm ist ein gängiger Standardwert, der eine hohe Kompatibilität mit vielen bestehenden Schaltungsdesigns und Leiterplattenlayouts gewährleistet. Dies vereinfacht sowohl den Entwurfsprozess neuer Geräte als auch die Reparatur und Wartung bestehender Systeme, da der Kondensator nahtlos in vorhandene Lötpunkte integriert werden kann.
Langfristige Zuverlässigkeit und Betriebssicherheit
Die Spezifikation von 85°C als maximale Betriebstemperatur und einer Lebensdauer von 2.000 Stunden unter Volllast sind klare Indikatoren für die Ausdauer und Zuverlässigkeit dieses Elektrolytkondensators. In vielen elektronischen Geräten sind Kondensatoren kritische Komponenten, deren Ausfall die gesamte Funktion beeinträchtigen kann. Die Langlebigkeit des RAD 47/350 minimiert die Notwendigkeit häufiger Austauschzyklen und trägt somit zur Reduzierung von Wartungskosten und Ausfallzeiten bei. Die angegebene Toleranz von ±20% der Kapazität ist für die meisten universellen Anwendungen vollkommen ausreichend und bietet eine gute Balance zwischen Präzision und Kosteneffizienz.
Vorteile des RAD 47/350 auf einen Blick
- Hohe Kapazitätsstabilität: 47 µF für effektive Glättung und Filterung.
- Robuste Spannungsfestigkeit: 350 V für den Einsatz in anspruchsvollen Stromversorgungen.
- Optimale Montage: Radiale Bauform mit RM 7,5 mm für standardisierte THT-Montage.
- Ausdauernde Leistung: Ausgelegt für 85°C Betriebstemperatur und 2.000 Stunden Lebensdauer.
- Zuverlässige Energiespeicherung: Ideal für Netzteile, Audio-Schaltungen und industrielle Anwendungen.
- Kosteneffiziente Lösung: Bietet eine hervorragende Leistung zu einem wettbewerbsfähigen Preis.
- Geringe Impedanz: Wichtig für effiziente Energieübertragung und Rauschunterdrückung.
Detaillierte Spezifikationen und technische Daten
Um eine fundierte Entscheidung für Ihre Anwendung treffen zu können, sind die detaillierten technischen Charakteristika des RAD 47/350 Elektrolytkondensators von zentraler Bedeutung. Die folgende Tabelle fasst die wichtigsten Parameter zusammen und liefert Ihnen die nötigen Informationen für Ihre Schaltungsplanung:
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Elektrolytkondensator (Elko) |
| Bauform | Radial |
| Kapazität | 47 µF (Mikrofarad) |
| Spannungsfestigkeit | 350 V (Volt) |
| Pin-Abstand (RM) | 7,5 mm |
| Max. Betriebstemperatur | 85 °C |
| Nennlebensdauer | 2.000 Stunden |
| Kapazitätstoleranz | ± 20% |
| Anschlussart | Durchsteckmontage (THT) |
| Dielektrisches Material | Aluminium-Oxid (typisch für Elkos) |
| Einsatzgebiet | Gleichspannungsglättung, Entkopplung, Energiespeicherung in Niedrig- und Mittelspannungsschaltungen |
| Hersteller-Referenz | Bezieht sich auf die spezifische Artikelnummer des Produkts, optimiert für Suche |
| Polarität | Polarisiert (korrekte Einbaulage zu beachten) |
Anwendungsbereiche und technische Überlegungen
Der RAD 47/350 Elektrolytkondensator ist ein vielseitig einsetzbares Bauteil, dessen Leistungsprofil ihn für eine Reihe von Schlüsselanwendungen prädestiniert. In Netzteilen spielt er eine entscheidende Rolle bei der Gleichrichtung und Glättung der von der Transformatorwicklung kommenden Wechselspannung. Eine präzise Kapazität und eine hohe Spannungsfestigkeit sind hier unerlässlich, um eine stabile und rauschfreie Gleichspannung für nachfolgende Schaltungsteile zu gewährleisten. Die Fähigkeit, kurzfristig hohe Ströme zu liefern, macht ihn auch zu einer idealen Wahl für Entkopplungszwecke, um Spannungsspitzen und Lastwechsel in digitalen Schaltungen abzufangen.
Im Bereich der Audio-Elektronik, insbesondere in Verstärkerschaltungen, wird der Kondensator oft als Pufferkondensator in der Spannungsversorgung eingesetzt. Seine Kapazität hilft, plötzliche Stromanforderungen der Verstärkerstufen zu bedienen und so Verzerrungen und unerwünschte Nebengeräusche zu minimieren. Die industrielle Automatisierung und Steuerungstechnik stellen ebenfalls hohe Anforderungen an die Zuverlässigkeit von elektronischen Bauteilen. Der RAD 47/350 mit seiner spezifizierten Lebensdauer und Betriebstemperatur bietet die nötige Robustheit für den Dauereinsatz in rauen Umgebungen.
Bei der Auswahl und Implementierung ist die Polarität des Elektrolytkondensators von größter Wichtigkeit. Eine Verpolung führt unweigerlich zur Zerstörung des Bauteils und kann andere Komponenten beschädigen. Die durch RM 7,5 mm definierte Schrittweite ermöglicht eine optimale Platzierung auf der Leiterplatte, wobei auf ausreichenden Abstand zu wärmeerzeugenden Bauteilen geachtet werden sollte, um die angegebene Lebensdauer von 2.000 Stunden unter 85°C zu gewährleisten. Die Toleranz von ±20% ist für die meisten allgemeinen Anwendungen typisch und bietet einen guten Kompromiss zwischen Präzision und Wirtschaftlichkeit. Für extrem präzise Filteranwendungen, bei denen Abweichungen im Nanofarad-Bereich kritisch sind, wären eventuell zusätzliche parallel geschaltete Folienkondensatoren in Betracht zu ziehen, um die Gesamtkapazität zu stabilisieren und die Toleranz zu verringern.
Häufig gestellte Fragen (FAQ) zu RAD 47/350 – Elko, radial, 47 uF, 350 V, RM 7,5, 85°C, 2000h, 20%
Was bedeutet die Angabe RM 7,5 mm?
Die Angabe RM 7,5 mm steht für den „Rastermaß“ oder „Leiterplattenabstand“ von 7,5 Millimetern. Dies bezeichnet den Abstand zwischen den Mittelpunkten der beiden axialen Anschlusspins des Kondensators. Dieses Maß ist entscheidend für die korrekte Montage auf einer Leiterplatte und gewährleistet die Kompatibilität mit Standard-Lochrastern.
Ist dieser Elektrolytkondensator für den Einsatz in Netzgeräten geeignet?
Ja, der RAD 47/350 mit seiner Kapazität von 47 µF und einer Spannungsfestigkeit von 350 V ist hervorragend für den Einsatz in Netzgeräten geeignet. Er kann dort zur Glättung von Gleichspannungen, zur Filterung von Restwelligkeit und als Energiespeicher für Lastspitzen verwendet werden.
Wie lange ist die voraussichtliche Lebensdauer dieses Kondensators?
Die angegebene Nennlebensdauer beträgt 2.000 Stunden bei maximaler Betriebstemperatur von 85°C und Volllast. Unter weniger extremen Bedingungen kann die tatsächliche Lebensdauer deutlich länger sein. Die Lebensdauer von Elektrolytkondensatoren ist stark temperaturabhängig.
Muss ich auf die Polarität des Kondensators achten?
Ja, Elektrolytkondensatoren sind polarisierte Bauteile. Es ist unerlässlich, den Kondensator korrekt gemäß der Markierung (+/-) auf dem Gehäuse und dem Schaltplan einzubauen. Eine Verpolung kann zur Zerstörung des Kondensators und zu Schäden an anderen Komponenten führen.
Was bedeutet die Kapazitätstoleranz von ±20%?
Eine Kapazitätstoleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% höher oder niedriger sein kann als der Nennwert von 47 µF. Für die meisten universellen Anwendungen ist diese Toleranz ausreichend. Für hochpräzise Schaltungen können jedoch spezielle Kondensatoren mit engeren Toleranzen oder zusätzliche Stabilisierungsschaltungen erforderlich sein.
Kann der Kondensator auch bei Temperaturen unter 0°C eingesetzt werden?
Die spezifizierte Betriebstemperatur für den RAD 47/350 reicht typischerweise von -40°C bis +85°C. Im tiefkalten Bereich können sich die elektrischen Eigenschaften, wie die Kapazität und der ESR (Equivalent Series Resistance), verändern. Die Funktion ist aber in der Regel gegeben, solange die untere Temperaturgrenze nicht unterschritten wird.
Was ist der Unterschied zwischen einem radialen und einem axialen Kondensator?
Bei einem radialen Kondensator (wie dem RAD 47/350) verlaufen die beiden Anschlüsse parallel zur Längsachse des Gehäuses und treten auf derselben Seite aus. Bei einem axialen Kondensator verlaufen die Anschlüsse entlang der Längsachse und treten an gegenüberliegenden Enden des Gehäuses aus. Radiale Kondensatoren werden oft für den Einbau auf Leiterplatten mit geringem Platzbedarf bevorzugt.
