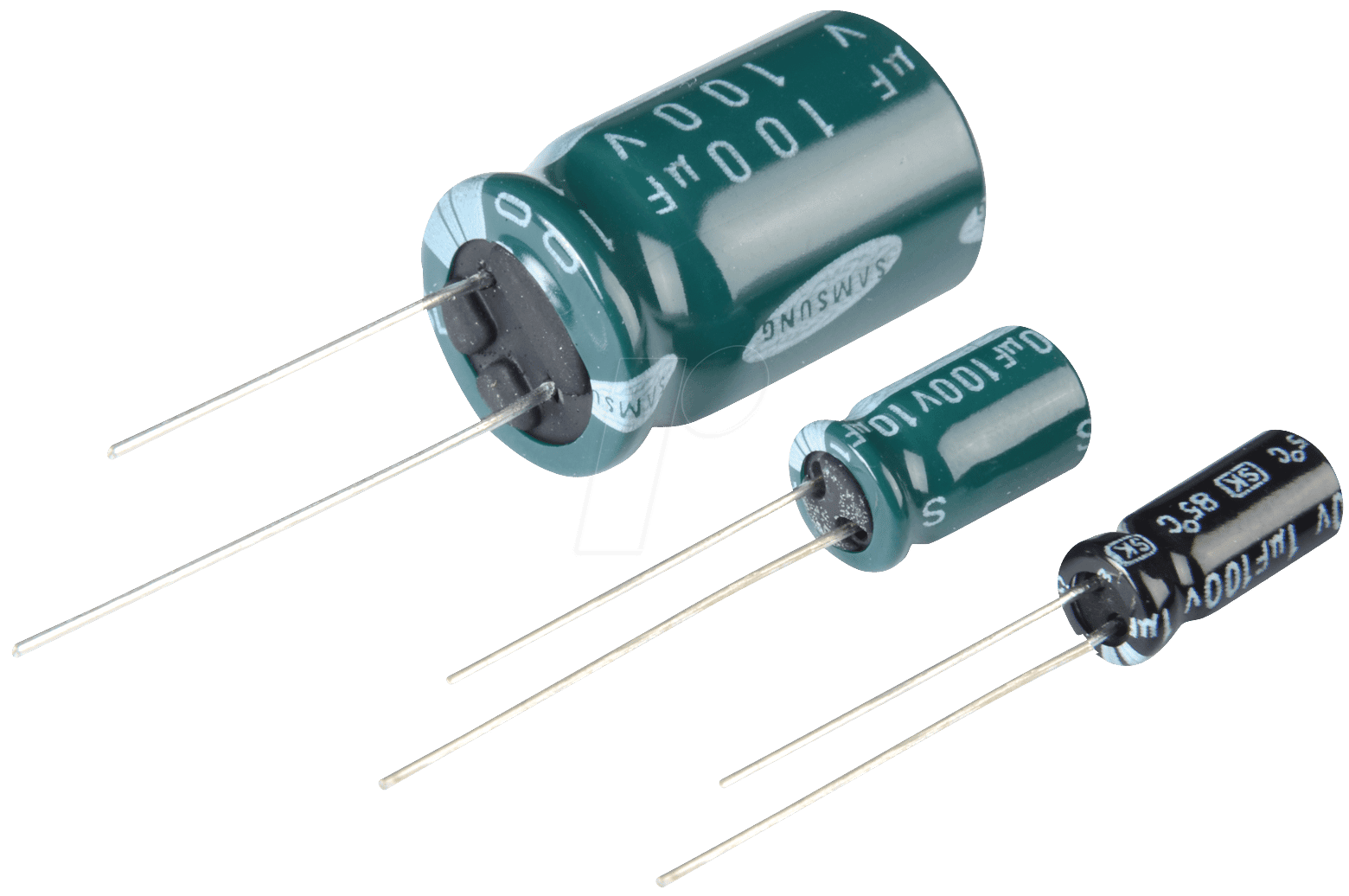

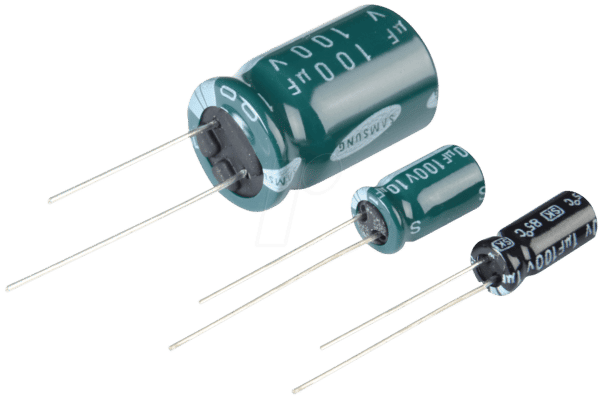

Zuverlässige Energiespeicherung für anspruchsvolle Schaltungen: RAD 2,2/63 – Elko, radial
Benötigen Sie eine leistungsfähige und langlebige Kapazitätslösung für Ihre Elektronikprojekte, die Stabilität unter variierenden Bedingungen garantiert? Der RAD 2,2/63 – Elko, radial ist die ideale Wahl für Ingenieure, Hobbyisten und Entwickler, die auf bewährte Qualität und präzise Leistung für eine breite Palette von Anwendungen angewiesen sind. Dieser Elektrolytkondensator mit axialer Bauform bietet die notwendige Kapazität und Spannungsfestigkeit, um Filter-, Entkopplungs- und Energiespeicherfunktionen in Ihren Schaltungen zuverlässig zu erfüllen.
Überlegene Performance und Langlebigkeit
Im Vergleich zu Standardlösungen zeichnet sich der RAD 2,2/63 – Elko durch seine optimierten Materialeigenschaften und seine Konstruktion aus, die auf Langlebigkeit und Stabilität ausgelegt sind. Die spezifische Auswahl des Elektrolyten und der Dielektrika ermöglicht eine hohe Zuverlässigkeit über einen weiten Temperaturbereich und eine garantierte Lebensdauer. Dies minimiert das Risiko von Ausfällen und sorgt für eine konsistente Performance über die Zeit, was ihn zur überlegenen Wahl für anspruchsvolle Schaltungen macht, bei denen Ausfallzeiten keine Option sind.
Konstruktion und technische Spezifikationen
Der RAD 2,2/63 – Elko, radial verkörpert die Essenz eines robusten und präzisen Bauteils. Seine radialen Anschlüsse ermöglichen eine flexible Montage auf Leiterplatten und sind für eine effiziente Signalübertragung optimiert. Die Kernspezifikationen dieses Kondensators sind:
- Kapazität: 2,2 µF (Mikrofarad) – eine präzise Kapazität für vielfältige Filter- und Entkopplungsaufgaben.
- Nennspannung: 63 V (Volt) – bietet ausreichende Reserve für eine Vielzahl von Gleich- und Wechselspannungsanwendungen.
- Rastermaß (RM): 2,0 mm – ein Standardmaß, das eine einfache Integration in bestehende Schaltungsdesigns ermöglicht.
- Max. Betriebstemperatur: 85°C – gewährleistet zuverlässige Funktion auch bei moderater Erwärmung.
- Lebensdauer: 2000 Stunden – eine ausgewogene Lebensdauer, die für viele Standardanwendungen ausreichend ist.
- Toleranz: ±20% – eine übliche Toleranz für Elektrolytkondensatoren, die für die meisten Anwendungen eine ausreichende Genauigkeit bietet.
Anwendungsgebiete und Vorteile
Die Vielseitigkeit des RAD 2,2/63 – Elko, radial eröffnet eine breite Palette von Einsatzmöglichkeiten in der Elektronikentwicklung:
- Netzteilfilterung: Effiziente Glättung von Schwankungen in Gleichspannungsversorgungen, Reduzierung von Ripple-Spannungen für saubere Stromversorgung von empfindlichen Komponenten.
- Entkopplung: Reduzierung von hochfrequenten Störungen und Spannungsspitzen, die durch Schaltvorgänge entstehen, insbesondere in digitalen Schaltungen und Mikrocontrollern.
- Audio-Schaltungen: Einsatz in Kopplungs- und Entkopplungskondensatoren in Audioverstärkern und Signalpfaden, um unerwünschte Frequenzen zu unterdrücken.
- Energie-Speicherung: Kurzzeitige Energiespeicherung für Impulsschaltungen oder als Puffer bei Lastwechseln.
- Steuerungs- und Regelungstechnik: Zuverlässige Funktion in industriellen Steuerungen, Automatisierungssystemen und Messgeräten.
Die Wahl des RAD 2,2/63 – Elko, radial bedeutet, sich für ein Bauteil zu entscheiden, das eine ausgewogene Kombination aus Leistung, Zuverlässigkeit und Kosten bietet. Seine robuste Konstruktion und die definierten Spezifikationen machen ihn zu einem unverzichtbaren Bestandteil in vielen Schaltungsdesigns.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Elektrolytkondensator (Elko), radial |
| Kapazität | 2,2 µF |
| Nennspannung | 63 V DC |
| Rastermaß (RM) | 2,0 mm |
| Max. Betriebstemperatur | 85°C |
| Garantierte Lebensdauer | 2000 Stunden bei Nennspannung und 85°C |
| Kapazitätstoleranz | ±20% |
| Anschlussart | Radial (drahtgebunden für Durchsteckmontage) |
| Dielektrikum | Aluminiumoxid (typisch für Elkos) |
| Elektrolyt | Flüssiger Elektrolyt (typisch für viele Standard-Elkos) |
| Gehäusematerial | Kunststoff (typischerweise mit Isolationsschicht) |
| Polarität | Polarisiert – muss korrekt zur Spannungsrichtung eingebaut werden |
Wichtige Überlegungen bei der Auswahl
Bei der Integration des RAD 2,2/63 – Elko, radial ist es entscheidend, die Polarität korrekt zu beachten. Ein falscher Einbau kann zu Beschädigungen des Kondensators und der umgebenden Schaltung führen. Die maximale Betriebstemperatur von 85°C gibt die Grenze für den Dauereinsatz an; eine Unterschreitung dieser Temperatur verlängert die Lebensdauer des Bauteils erheblich. Die Kapazitätstoleranz von ±20% ist für die meisten allgemeinen Filter- und Entkopplungszwecke ausreichend, sollte jedoch bei präzisionskritischen Anwendungen berücksichtigt werden.
FAQ – Häufig gestellte Fragen zu RAD 2,2/63 – Elko, radial, 2,2 uF, 63 V, RM 2,0, 85°C, 2000h, 20%
Ist der RAD 2,2/63 – Elko, radial für Hochfrequenzanwendungen geeignet?
Während Elektrolytkondensatoren wie der RAD 2,2/63 für ihre Fähigkeit zur Energiespeicherung und Filterung bei niedrigeren Frequenzen bekannt sind, ist ihre Leistung bei sehr hohen Frequenzen durch ihren internen Serienwiderstand (ESR) und ihre Induktivität begrenzt. Für reine Hochfrequenzfilterung sind oft Keramik- oder Folienkondensatoren besser geeignet. Dennoch ist dieser Elko effektiv für die Entkopplung von Stromversorgungen in digitalen Schaltungen, die oft im Kilohertz- bis niedrigen Megahertz-Bereich arbeiten.
Was bedeutet „radial“ bei der Anschlussart?
Radial bedeutet, dass die beiden Anschlüsse des Kondensators parallel zueinander auf einer Seite des Gehäuses herausragen. Diese Bauform ist typisch für viele Elektrolytkondensatoren und ermöglicht die Montage auf Leiterplatten durch gesteckte Löcher. Im Gegensatz dazu haben axiale Kondensatoren Anschlüsse auf gegenüberliegenden Seiten des Gehäuses.
Wie wirkt sich die Temperatur auf die Lebensdauer eines Elkos aus?
Die Lebensdauer eines Elektrolytkondensators, insbesondere eines solchen mit flüssigem Elektrolyten, ist stark von der Betriebstemperatur abhängig. Die angegebene Lebensdauer von 2000 Stunden bei 85°C ist eine Standardkennzahl. Eine niedrigere Betriebstemperatur verlängert die Lebensdauer exponentiell, während höhere Temperaturen sie drastisch verkürzen. Es ist daher ratsam, die thermische Belastung des Bauteils im Auge zu behalten.
Muss ich die Polarität des RAD 2,2/63 – Elko beachten?
Ja, Elektrolytkondensatoren sind polarisierte Bauteile. Dies bedeutet, dass sie nur in einer Richtung korrekt funktionieren. Eine Verpolung kann zu einem Anstieg des internen Widerstands, Erwärmung, Auslaufen des Elektrolyten oder sogar zur Zerstörung des Kondensators führen. Achten Sie auf die Markierungen auf dem Gehäuse (oft eine Seite mit Minuszeichen) und die entsprechende Markierung auf Ihrer Leiterplatte.
Ist eine Toleranz von ±20% für meine Anwendung ausreichend?
Für die meisten Entkopplungs-, Filter- und Pufferanwendungen ist eine Kapazitätstoleranz von ±20% vollkommen ausreichend. Wenn Ihre Anwendung jedoch eine sehr präzise Kapazität erfordert, beispielsweise in Oszillatoren oder präzisen Zeitgebern, sollten Sie Kondensatoren mit engerer Toleranz (z.B. ±10% oder ±5%) in Betracht ziehen oder eine Kalibrierungsschaltung implementieren.
Was bedeutet „RM 2,0“ für die Montage?
RM 2,0 steht für das Rastermaß (Pitch) von 2,0 Millimetern. Dies beschreibt den Abstand zwischen den beiden radialen Anschlussdrähten. Ein Rastermaß von 2,0 mm ist ein gängiger Standard für viele Leiterplattenlayouts und erleichtert die Platzierung und Verdrahtung auf der Platine.
Wo liegen die Hauptunterschiede zu einem Feststoff-Elko?
Feststoff-Elektrolytkondensatoren (Solid Electrolyte Capacitors) verwenden im Gegensatz zu herkömmlichen Elektrolytkondensatoren (mit flüssigem oder gelartigem Elektrolyten) einen festen Leiter als Elektrolyt. Dies führt in der Regel zu einer deutlich höheren Lebensdauer, einer besseren Temperaturbeständigkeit, einem geringeren ESR und einer besseren Performance bei hohen Frequenzen. Allerdings sind Feststoff-Elkos oft teurer und bieten möglicherweise nicht die gleiche hohe Kapazität pro Volumen wie flüssige Elkos.
