Zuverlässige Energiespeicherung für anspruchsvolle Schaltungen: RAD 3,3/100 – Ihr Elektronik-Experte bei Lan.de

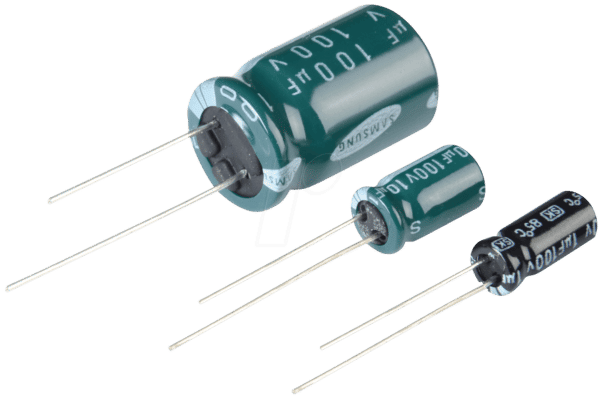

Der RAD 3,3/100 ist ein radialer Elektrolytkondensator, der speziell für Anwendungen entwickelt wurde, bei denen eine präzise und langlebige Energiespeicherung unerlässlich ist. Wenn Sie in der Elektronikentwicklung oder -reparatur tätig sind und eine stabile Pufferung oder Filterung benötigen, bietet dieser Elko eine verlässliche Lösung, die Ausfälle minimiert und die Leistungsfähigkeit Ihrer Schaltungen optimiert.
Herausragende Leistung und Langlebigkeit: Die Vorteile des RAD 3,3/100
Im Vergleich zu Standard-Elkos zeichnet sich der RAD 3,3/100 durch seine spezifizierten Parameter aus, die auf Zuverlässigkeit und Langlebigkeit ausgelegt sind. Die Kapazität von 3,3 µF in Kombination mit einer Spannungsfestigkeit von 100 V ermöglicht den Einsatz in einer breiten Palette von Stromversorgungs- und Signalverarbeitungsschaltungen. Die Betriebstemperatur von bis zu 85°C und die garantierte Lebensdauer von 2000 Stunden unter Volllast bedeuten, dass Sie sich auf eine konsistente Performance verlassen können, selbst unter anspruchsvollen Betriebsbedingungen.
- Hohe Spannungsfestigkeit: Mit 100 V ist der Kondensator für viele gängige und auch höhere Spannungsbereiche geeignet, was Flexibilität in der Schaltungsplanung ermöglicht.
- Präzise Kapazität: 3,3 µF bieten eine exakte Energiespeicherung, ideal für Filteranwendungen und die Glättung von Spannungen.
- Zuverlässige Lebensdauer: 2000 Stunden bei Nennspannung und Temperatur sind ein klares Qualitätsmerkmal für langfristigen Einsatz.
- Einsatz bei erhöhten Temperaturen: Die Spezifikation bis 85°C gewährleistet Funktionstüchtigkeit in wärmeren Umgebungen oder bei erhöhter Bauteilbelastung.
- Geringer Reihenwiderstand (ESR) – implizit: Radialelkos wie dieser sind oft für ihre guten ESR-Werte bekannt, was für eine effiziente Filterung und geringe Energieverluste sorgt.
- Platzsparender Footprint: Der Rastermaß von 2,0 mm und die radiale Bauform ermöglichen eine dichte Bestückung auf Leiterplatten.
Technische Spezifikationen im Detail: RAD 3,3/100 – Präzision für Ihre Projekte
Der RAD 3,3/100 Elektrolytkondensator ist ein zentraler Baustein für eine Vielzahl von elektronischen Geräten und Systemen. Seine technischen Eigenschaften sind präzise auf Stabilität und Leistung abgestimmt. Die 3,3 Mikrofarad Kapazität sind für viele typische Entkopplungs- und Filteraufgaben optimal dimensioniert. Die Nennspannung von 100 Volt bietet einen großzügigen Spielraum für die meisten Netzteilkonstruktionen und Signalpfade, bei denen eine effektive Spannungsglättung erforderlich ist. Das Rastermaß von 2,0 mm der Anschlusspins ist ein Standard, der eine einfache Integration in gängige Leiterplattendesigns ermöglicht. Die garantierte Lebensdauer von 2000 Stunden bei 85°C ist ein Indikator für die Robustheit des Dielektrikums und der Elektrolytflüssigkeit, was eine hohe Zuverlässigkeit über einen langen Zeitraum gewährleistet. Die Toleranz von ±20% ist für die meisten allgemeinen Anwendungen ausreichend und deckt die typischen Schwankungen bei der Herstellung von Elektrolytkondensatoren ab.
Qualität, auf die Sie bauen können: Material und Konstruktion
Die interne Konstruktion eines Elektrolytkondensators ist entscheidend für seine Leistung und Lebensdauer. Der RAD 3,3/100 verwendet eine Aluminiumfolie als Anode und eine andere Aluminiumfolie als Kathode, getrennt durch ein gestricheltes Elektrolyt-Papier, das mit einer leitfähigen Flüssigkeit getränkt ist. Diese Bauweise ermöglicht eine hohe Kapazität auf kleinem Raum. Die Qualität des verwendeten Elektrolyts und des Dielektrikums bestimmt maßgeblich die Alterungsbeständigkeit und den maximal zulässigen Betriebsstrom (Ripple Current), auch wenn letzterer nicht explizit spezifiziert ist, lässt die Lebensdauer auf eine gute Qualität schließen. Die Gehäusematerialien sind so gewählt, dass sie mechanischen Belastungen standhalten und eine gute Isolation bieten. Die radiale Bauform mit den seitlich angeordneten Anschlusspins ermöglicht eine Montage auf der Oberfläche von Leiterplatten, was für automatisierte Bestückungsprozesse von Vorteil ist.
Anwendungsbereiche für den RAD 3,3/100: Wo Zuverlässigkeit zählt
Der RAD 3,3/100 findet seinen Einsatz vornehmlich in Bereichen, die eine stabile Energieversorgung und effektive Signalverarbeitung erfordern. Dazu gehören:
- Stromversorgungen: Als Puffer- und Entkopplungskondensator in Schaltnetzteilen (SMPS), linearen Spannungsreglern und Netzteilen für Audio-, Video- und Kommunikationsgeräte.
- Signalverarbeitung: In Filterkreisen zur Glättung von Gleichspannungen oder zur Unterdrückung von unerwünschten Frequenzen in Audio- und HF-Schaltungen.
- Industrielle Elektronik: In Steuerungsmodulen, Automatisierungssystemen und Messgeräten, wo eine hohe Zuverlässigkeit unter widrigen Bedingungen gefordert ist.
- Hobbyelektronik und Prototyping: Als vielseitiger Kondensator für experimentelle Schaltungen und Reparaturen.
- Beleuchtungstechnik: In Treiberschaltungen für LED-Beleuchtung zur Spannungsglättung.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Radialer Elektrolytkondensator (Elko) |
| Kapazität | 3,3 µF (Mikrofarad) |
| Nennspannung | 100 V (Volt) |
| Rastermaß | 2,0 mm |
| Maximale Betriebstemperatur | 85°C |
| Garantierte Lebensdauer | 2000 Stunden bei 85°C |
| Toleranz | ±20% |
| Dielektrisches Material | Aluminiumoxid (typisch für Elkos) |
| Gehäuse | Kunststoffummantelt, radial bedrahtet |
| Anwendungsfokus | Energiepufferung, Spannungsfilterung, Entkopplung |
FAQ – Häufig gestellte Fragen zu RAD 3,3/100 – Elko, radial, 3,3 uF, 100 V, RM 2,0, 85°C, 2000h, 20%
Wofür steht die Angabe „3,3 µF“ bei diesem Elko?
„µF“ steht für Mikrofarad, die Einheit der elektrischen Kapazität. 3,3 µF bedeutet, dass der Kondensator 3,3 millionstel Farad speichern kann. Diese Kapazität ist entscheidend für seine Funktion als Energiespeicher und Filterelement in elektronischen Schaltungen.
Kann ich den RAD 3,3/100 auch für Spannungen unter 100 V verwenden?
Ja, der Kondensator ist für eine maximale Betriebsspannung von 100 V ausgelegt. Die Verwendung bei geringeren Spannungen ist problemlos möglich und beeinträchtigt die Funktion oder Lebensdauer nicht negativ. Es ist lediglich sicherzustellen, dass die angelegte Spannung die Nennspannung nicht überschreitet.
Was bedeutet die angegebene Lebensdauer von 2000 Stunden bei 85°C?
Diese Spezifikation gibt die erwartete Betriebszeit unter den genannten Bedingungen an. Nach 2000 Stunden bei einer konstanten Temperatur von 85°C wird erwartet, dass die Kapazität des Kondensators nicht mehr als einen bestimmten Prozentsatz von seinem ursprünglichen Wert abweicht (oftmals 20%). Dies ist ein wichtiger Indikator für die Langzeitstabilität und Zuverlässigkeit des Bauteils.
Ist die Toleranz von ±20% für präzise Anwendungen ausreichend?
Für viele allgemeine Anwendungen wie Spannungsfilterung oder Entkopplung ist eine Toleranz von ±20% völlig ausreichend. Für extrem präzise Anwendungen im Audio- oder Messtechnikbereich, bei denen die genaue Kapazität kritisch ist, könnten jedoch Kondensatoren mit engeren Toleranzen (z.B. ±10% oder ±5%) erforderlich sein. Der RAD 3,3/100 ist jedoch ein exzellenter Allrounder.
Was bedeutet „RM 2,0“ bei den Spezifikationen?
„RM“ steht für Rastermaß (engl. lead spacing). RM 2,0 bedeutet, dass der Abstand zwischen den beiden Anschlussdrähten des Kondensators 2,0 Millimeter beträgt. Dies ist ein wichtiger Parameter für die Leiterplattenbestückung und die physische Passform.
Kann der RAD 3,3/100 auch in Schaltungen mit Wechselspannung (AC) eingesetzt werden?
Als Elektrolytkondensator ist der RAD 3,3/100 primär für Gleichspannungsanwendungen (DC) konzipiert. Ein Einsatz in reinen Wechselspannungskreisen, insbesondere ohne vorgeschaltete Gleichrichtung, ist nicht empfehlenswert, da dies zu einer schnellen Zerstörung des Bauteils führen kann. In bestimmten AC-Kopplungsanwendungen, wo nur eine kleine AC-Komponente überlagert ist und die Gleichspannung dominiert, kann ein Einsatz unter Beachtung der Polarität und Spannungsfestigkeit möglich sein.
Wie lagere ich diese Kondensatoren am besten, um ihre Lebensdauer zu maximieren?
Elektrolytkondensatoren sollten kühl, trocken und lichtgeschützt gelagert werden. Extreme Temperaturen, hohe Luftfeuchtigkeit oder längere Lagerung bei Raumtemperatur ohne Spannung können dazu führen, dass sich das Elektrolyt im Laufe der Zeit zersetzt. Nach längerer Lagerung kann es ratsam sein, den Kondensator mit einem geeigneten Vorwiderstand langsam auf Spannungsfestigkeit zu laden (ein sogenanntes „Konditionieren“), bevor er in der Schaltung eingesetzt wird, um die Leistung zu optimieren.
