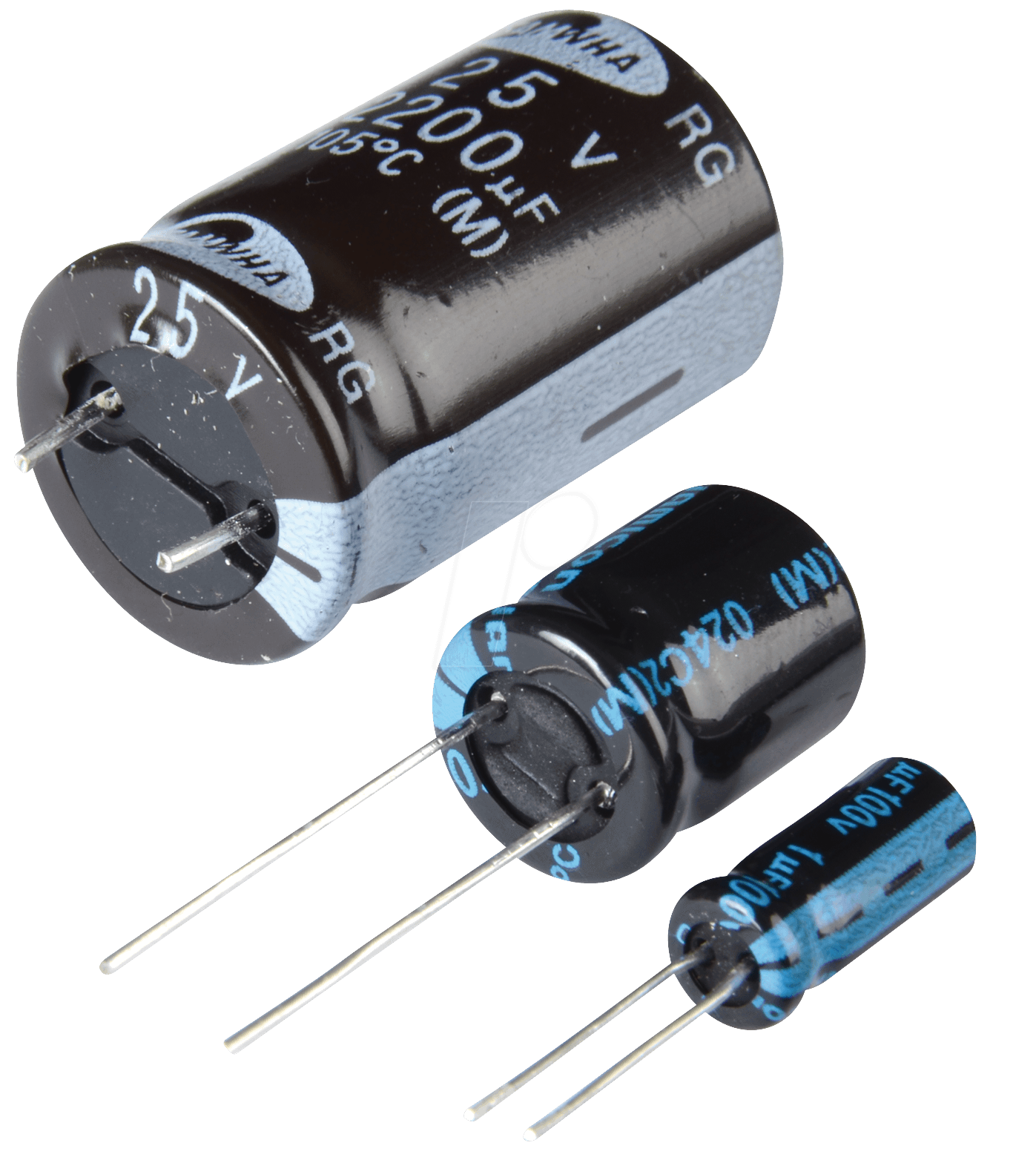

Präzise Leistung für anspruchsvolle Schaltungen: RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20%
Für Ingenieure, Entwickler und Technik-Enthusiasten, die zuverlässige und langlebige Kondensatoren für ihre elektronischen Projekte benötigen, bietet der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% eine fundamentale Lösung. Dieses Bauteil ist unerlässlich, wenn es darum geht, Glättungsaufgaben, Energiespeicherung oder Frequenzfilterung in anspruchsvollen Schaltungen präzise und über lange Zeiträume zu meistern. Seine Auslegung auf hohe Betriebstemperaturen und lange Lebensdauer adressiert direkt die Herausforderungen von Anwendungen, bei denen Ausfallsicherheit und konstante Performance im Vordergrund stehen.
Maximale Zuverlässigkeit und überlegene Leistungsfähigkeit
Der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% hebt sich von Standardlösungen durch seine optimierte Konstruktion und die Auswahl hochwertiger Materialien ab. Dies ermöglicht eine signifikant höhere Betriebssicherheit und eine verlängerte Lebensdauer, selbst unter widrigen Umgebungsbedingungen. Die Kombination aus Kapazität, Spannungsfestigkeit und Temperaturbeständigkeit macht ihn zur ersten Wahl für professionelle Applikationen.
Konstruktive Vorteile des RAD 105 100/63 – Elko
- Hohe Kapazität: Mit 100µF bietet dieser Elektrolytkondensator eine ausreichende Kapazität für effektive Glättung und Energiespeicherung in einer Vielzahl von Schaltungen.
- Robuste Spannungsfestigkeit: Die 63V Nennspannung ermöglicht den Einsatz in vielen typischen Netzteil- und Verstärkerschaltungen, ohne Kompromisse bei der Sicherheit eingehen zu müssen.
- Kompakter RM5,0 Rastermaß: Das standardisierte Rastermaß von 5,0 mm erleichtert die Integration in Leiterplattenlayouts und gewährleistet Kompatibilität mit gängigen Bestückungsmaschinen.
- Erweiterte Lebensdauer (1000h): Die angegebene Lebensdauer von 1000 Stunden bei Nenntemperatur unterstreicht die hohe Qualitätsanmutung und die Langlebigkeit dieses Bauteils, was Wartungsintervalle verlängert und die Betriebskosten senkt.
- Temperaturbeständigkeit bis 105°C: Die Fähigkeit, bei Temperaturen bis zu 105°C zuverlässig zu arbeiten, macht ihn ideal für Anwendungen, bei denen eine signifikante Wärmeentwicklung auftritt oder die Betriebstemperatur der Umgebung hoch ist.
- Geringe Toleranz (20%): Eine Toleranz von 20% ist für die meisten Anwendungen im Bereich der Leistungselektronik und Signalverarbeitung ausreichend und ermöglicht eine kosteneffiziente Herstellung bei gleichzeitig guter Performance.
Anwendungsgebiete und technische Spezifikationen
Der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% findet breite Anwendung in der Industrie- und Unterhaltungselektronik. Seine primäre Funktion liegt in der Glättung von Gleichspannungen, beispielsweise nach Gleichrichterschaltungen in Netzteilen. Ebenso bewährt er sich in der Energiespeicherung für kurzzeitige Leistungsspitzen oder als Teil von Filternetzwerken zur Unterdrückung unerwünschter Frequenzen.
Die radiale Bauform ermöglicht eine einfache Montage auf Leiterplatten, wobei die beiden Anschlüsse im definierten Abstand (RM5,0) eine präzise Positionierung und sichere Lötverbindung gewährleisten. Die 105°C-Spezifikation ist besonders kritisch für Anwendungen, die unter hoher thermischer Last betrieben werden, wie z.B. in industriellen Steuerungssystemen, Kfz-Elektronik oder Leistungsumwandlern, wo eine höhere Umgebungstemperatur oder die Eigenwärmeentwicklung des Bauteils berücksichtigt werden muss.
Die Nennkapazität von 100µF ist ein gängiger Wert für viele Filterzwecke. In Verbindung mit der Spannungsfestigkeit von 63V ist das Bauteil gut für die meisten Niederspannungsanwendungen geeignet, die typischerweise in Consumer-Elektronikgeräten oder industriellen Automatisierungslösungen zu finden sind. Die angegebene Lebensdauer von 1000 Stunden bei 105°C ist ein wichtiger Indikator für die Qualität und Zuverlässigkeit, da sie eine lange Betriebszeit unter Volllast signalisiert.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Radialer Elektrolytkondensator (Elko) |
| Nennkapazität | 100µF (Mikrofarad) |
| Nennspannung | 63V (Volt) |
| Rastermaß (RM) | 5,0 mm |
| Konstruktions-Lebensdauer | 1000 Stunden bei 105°C |
| Maximale Betriebstemperatur | 105°C (Celsius) |
| Kapazitätstoleranz | ±20% |
| Anwendungsfokus | Glättung, Energiespeicherung, Filterung in Niederspannungsanwendungen mit moderater bis hoher thermischer Beanspruchung. |
| Materialtechnische Anmutung | Hochwertiges Elektrolyt-Dielektrikum und Aluminium-Kathodenfolie, optimiert für Langlebigkeit und geringen Leckstrom. Robuste Gehäusekonstruktion zur Isolierung und mechanischen Stabilität. |
Technische Details und Bestückungshinweise
Der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% ist ein klassischer Elektrolytkondensator, der auf bewährter Technologie basiert. Die Wahl des richtigen Kondensators ist entscheidend für die Stabilität und Langlebigkeit einer elektronischen Schaltung. Insbesondere bei Anwendungen, die eine konstante Spannungsversorgung erfordern, wie z.B. in Audiogeräten, Netzteilen oder industriellen Steuerungen, ist ein hochwertiger Elko unerlässlich.
Die Nennspannung von 63V bietet ausreichend Reserve für viele Anwendungen, bei denen die Spitzenspannung nach der Gleichrichtung nicht überschritten werden darf. Die Kapazität von 100µF ist typisch für Glättungszwecke in Netzteilen bis zu einigen hundert Watt Leistung. Es ist wichtig, die Polarität des Elektrolytkondensators bei der Bestückung zu beachten. Eine Verpolung führt unweigerlich zur Zerstörung des Bauteils und kann umliegende Komponenten beschädigen.
Das Rastermaß von 5,0 mm ist ein Industriestandard und erleichtert die automatische Bestückung. Die hohe Betriebstemperatur von 105°C ist ein signifikanter Vorteil gegenüber Standard-Elkos, die oft nur bis 85°C spezifiziert sind. Dies macht den RAD 105 100/63 besonders geeignet für Umgebungen, in denen die Wärmeableitung limitiert ist.
Optimale Integration in Ihre Schaltung
Die Auswahl des RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% stellt sicher, dass Ihre Schaltungen über einen langen Zeitraum stabil und zuverlässig arbeiten. Bei der Schaltungsentwicklung und der Auswahl von Bauteilen ist es essenziell, die Spezifikationen des Kondensators sorgfältig zu prüfen und mit den Anforderungen der jeweiligen Anwendung abzugleichen.
Die angegebene Lebensdauer von 1000 Stunden bei 105°C sollte als Richtwert verstanden werden. Unter günstigeren Bedingungen (niedrigere Temperatur, geringere Belastung) kann die tatsächliche Lebensdauer deutlich länger sein. Es ist jedoch ratsam, diese Spezifikation bei der Auslegung von Systemen mit langer geplanter Betriebsdauer zu berücksichtigen und gegebenenfalls Sicherheitsmargen einzuplanen.
Die Toleranz von ±20% ist für die meisten Anwendungen im Bereich der Leistungselektronik akzeptabel. Für hochpräzise Filteranwendungen oder Resonanzkreise könnten Kondensatoren mit engerer Toleranz erforderlich sein. Für die hier typischen Anwendungen wie Netzteilglättung oder Koppelkondensatoren ist die angegebene Toleranz jedoch völlig ausreichend.
FAQ – Häufig gestellte Fragen zu RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20%
Was bedeutet „1000h“ bei der Lebensdauerangabe?
Die Angabe „1000h“ (1000 Stunden) bezieht sich auf die erwartete Lebensdauer des Kondensators bei maximaler Betriebstemperatur (105°C) und unter Nenntspannung. Nach dieser Zeitspanne kann die Kapazität des Kondensators um einen bestimmten Prozentsatz sinken oder der Verlustfaktor (ESR) ansteigen, was seine Leistungsfähigkeit beeinträchtigt.
Ist der RAD 105 100/63 – Elko für Audioanwendungen geeignet?
Ja, der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% kann in vielen Audioanwendungen eingesetzt werden, insbesondere für Netzteilglättung und Kopplungsaufgaben, wo eine zuverlässige Kapazität und Spannungsfestigkeit gefordert sind. Für absolute High-End-Audioanwendungen, die höchste Ansprüche an geringe Verzerrungen und niedrigen ESR stellen, gibt es spezialisierte Audio-Kondensatoren.
Was passiert, wenn die Spannung die 63V überschreitet?
Wenn die angelegte Spannung die Nennspannung von 63V überschreitet, kann dies zu einem Durchbruch des Dielektrikums führen. Dies kann den Kondensator dauerhaft beschädigen, zu einem Kurzschluss führen und potenziell weitere Bauteile in der Schaltung zerstören. Es ist daher essenziell, die Nennspannung nicht zu überschreiten.
Wie vermeide ich, den Kondensator falsch herum einzulöten?
Elektrolytkondensatoren sind polarisiert. Die negative Seite ist üblicherweise durch eine Markierung (meist eine Reihe von Strichen oder ein negativer Pol auf dem Gehäuse) gekennzeichnet. Die längere Anschlussfahne ist in der Regel der positive Pol. Achten Sie bei der Bestückung genau auf die Beschriftung auf dem Kondensator und die entsprechenden Markierungen auf Ihrer Leiterplatte.
Warum ist die 105°C-Spezifikation wichtig?
Die 105°C-Spezifikation ist wichtig für Anwendungen, die in Umgebungen mit hohen Temperaturen betrieben werden oder bei denen die Bauteile durch den Betrieb selbst signifikant erwärmt werden. Ein Kondensator, der für höhere Temperaturen ausgelegt ist, behält seine Leistungsfähigkeit und Lebensdauer unter diesen Bedingungen länger bei als ein Standard-Elko, der nur bis 85°C spezifiziert ist.
Was bedeutet „RM5,0“?
„RM5,0“ steht für das Rastermaß des Kondensators, also den Abstand zwischen den beiden Anschlussbeinen. In diesem Fall beträgt der Abstand 5,0 Millimeter. Dieses Maß ist wichtig für die Kompatibilität mit Standard-Leiterplattenlayouts und Bestückungsautomaten.
Kann der RAD 105 100/63 – Elko in industriellen Steuerungen eingesetzt werden?
Ja, aufgrund seiner robusten Bauweise, der hohen Betriebstemperatur und der Langlebigkeit ist der RAD 105 100/63 – Elko, radial, 100uF, 63V, RM5,0, 1000h, 105°C, 20% sehr gut für den Einsatz in industriellen Steuerungen und Automatisierungssystemen geeignet, wo Zuverlässigkeit und Ausfallsicherheit von entscheidender Bedeutung sind.
