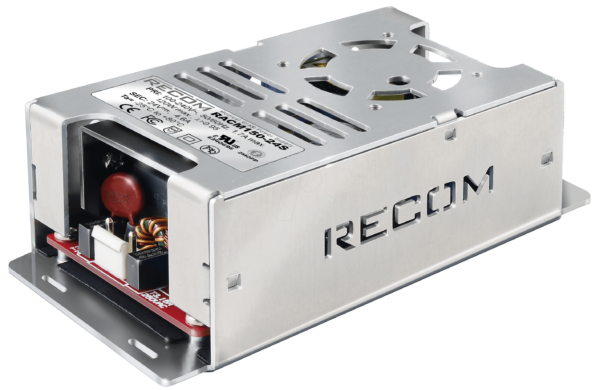

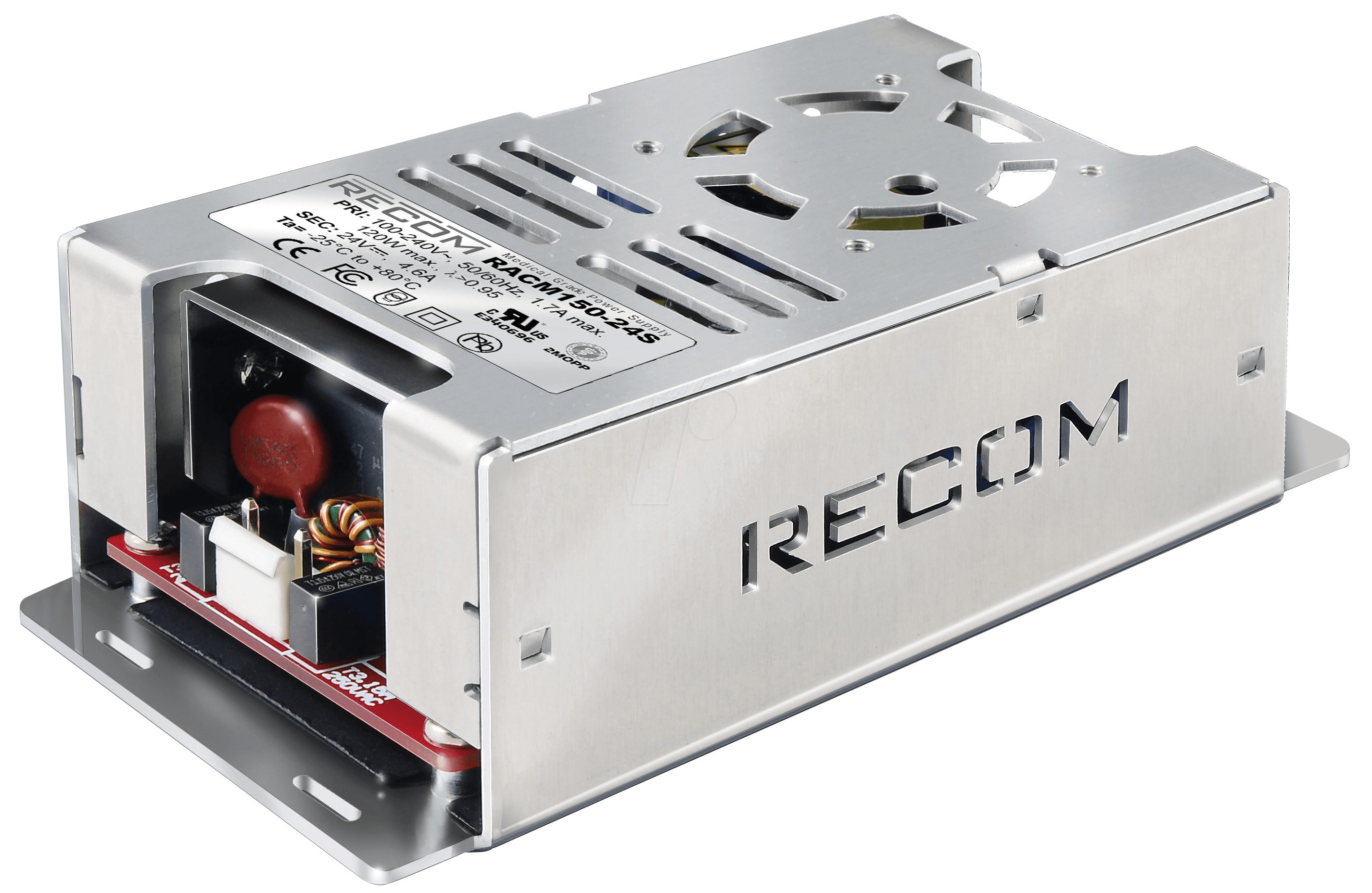

RACM150-24S: Die Ultimative AC/DC-Wandlerlösung für Ihre anspruchsvollen Anwendungen
Wenn Sie auf der Suche nach einer zuverlässigen und effizienten Stromversorgung für Ihre elektronischen Geräte und Systeme sind, die eine stabile 24V DC Spannung aus einem breiten AC-Eingangsbereich generiert, ist der RACM150-24S AC/DC-Wandler die ideale Wahl. Dieses leistungsstarke Modul ist speziell für Ingenieure, Systemintegratoren und professionelle Anwender konzipiert, die höchste Ansprüche an Leistung, Sicherheit und Langlebigkeit ihrer Stromversorgungskomponenten stellen.
Maximale Flexibilität und Zuverlässigkeit: Der RACM150-24S im Detail
Der RACM150-24S zeichnet sich durch seinen universellen Eingangsspannungsbereich von 85 V AC bis 264 V AC aus. Diese Eigenschaft macht ihn zu einer perfekten Lösung für globale Einsätze, da er problemlos mit den unterschiedlichen Netzspannungen weltweit zurechtkommt. Ob in Europa mit 230V oder in Nordamerika mit 120V, der RACM150-24S liefert stets eine stabile und präzise 24V DC Ausgangsspannung. Dies eliminiert die Notwendigkeit für zusätzliche Spannungswandler und vereinfacht das Systemdesign erheblich.
Überlegene Leistung und Effizienz
Die Kernkompetenz des RACM150-24S liegt in seiner herausragenden Leistungsfähigkeit und Effizienz. Mit einer Nennleistung von 150W (entspricht einer Ausgangsstromstärke von 6.25A bei 24V) ist er in der Lage, eine Vielzahl von Anwendungen zuverlässig zu versorgen. Moderne Schaltnetzteiltechnologie sorgt für einen hohen Wirkungsgrad, was nicht nur die Betriebskosten senkt, sondern auch die Wärmeentwicklung minimiert. Eine geringere Wärmeentwicklung verlängert die Lebensdauer der Komponente und schützt angeschlossene Geräte vor thermischer Überlastung.
Umfassende Schutzmechanismen für maximale Sicherheit
Sicherheit hat bei der Entwicklung des RACM150-24S oberste Priorität. Das Modul verfügt über eine Reihe integrierter Schutzfunktionen, die sowohl die Stromversorgung als auch die angeschlossenen Geräte vor Schäden bewahren. Dazu gehören:
- Überspannungsschutz (OVP): Schützt vor gefährlichen Spannungsspitzen.
- Überstromschutz (OCP): Verhindert Schäden durch zu hohe Stromaufnahme.
- Kurzschlussschutz (SCP): Bietet zuverlässigen Schutz bei Kurzschlüssen am Ausgang.
- Übertemperaturschutz (OTP): Sorgt für den sicheren Betrieb, indem es das Gerät bei kritischen Temperaturen abschaltet.
Diese robusten Schutzschaltungen gewährleisten einen störungsfreien und sicheren Betrieb, selbst unter anspruchsvollen Umgebungsbedingungen.
Kompaktes Design und einfache Integration
Der RACM150-24S ist als kompaktes Modul konzipiert, das eine unkomplizierte Integration in bestehende oder neue Systemdesigns ermöglicht. Seine geringen Abmessungen und das durchdachte Layout erleichtern die Platzierung, auch in Umgebungen mit begrenztem Raumangebot. Die klaren Anschlussklemmen und die eindeutige Beschriftung minimieren den Installationsaufwand und reduzieren das Risiko von Fehlverdrahtungen.
Anwendungsbereiche: Wo der RACM150-24S glänzt
Die Vielseitigkeit des RACM150-24S macht ihn zu einer bevorzugten Wahl für eine breite Palette von professionellen Anwendungen:
- Industrielle Automatisierung: Steuerungssysteme, Sensoren, Aktoren und speicherprogrammierbare Steuerungen (SPS).
- Medizintechnik: Geräte für Diagnostik, Monitoring und Therapie, bei denen höchste Zuverlässigkeit und Sicherheit gefordert sind.
- Netzwerk- und Telekommunikationstechnik: Router, Switches, Server und andere kritische Infrastrukturkomponenten.
- Gebäudeautomation: Steuerungen für Heizung, Lüftung, Klima (HLK) und Beleuchtungssysteme.
- Prototypenentwicklung und Laboranwendungen: Flexible und zuverlässige Stromversorgung für Forschung und Entwicklung.
Seine Fähigkeit, mit einem globalen Eingangsspannungsbereich zu arbeiten, macht ihn auch für Hersteller von Exportprodukten attraktiv.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | AC/DC-Wandler Modul |
| Modell | RACM150-24S |
| Eingangsspannung (AC) | 85 – 264 V AC |
| Ausgangsspannung (DC) | 24 V DC |
| Nennleistung | 150 W |
| Ausgangsstrom (maximal) | 6.25 A |
| Wirkungsgrad (typisch) | > 90 % (abhängig von der Auslastung und Eingangsspannung) |
| Schutzfunktionen | OVP, OCP, SCP, OTP |
| Isolationsspannung (Ein-/Ausgang) | 3000 V AC (typisch) |
| Betriebstemperatur | -20°C bis +70°C (mit Derating oberhalb von 50°C) |
| Abmessungen (L x B x H) | ca. 127 mm x 76 mm x 32 mm (typische Modulgröße) |
| Zulassungen | CE, UL, IEC (typische relevante Zertifizierungen für professionelle Anwendungen) |
| Gehäusematerial | Hochwertiges, schwer entflammbares Kunststoffgehäuse gemäß UL94-V0 Standard |
| Elektrische Sicherheit | Entspricht relevanten Normen für medizinische und industrielle Anwendungen, z.B. IEC/EN 60601-1, IEC/EN 60950-1 |
Häufig gestellte Fragen (FAQ) zum RACM150-24S – AC/DC-Wandler, 85 – 264 V AC, 24 V DC, Modul
Was ist der Hauptvorteil des breiten Eingangsspannungsbereichs des RACM150-24S?
Der universelle Eingangsspannungsbereich von 85 V AC bis 264 V AC ermöglicht den weltweiten Einsatz des Moduls ohne die Notwendigkeit von zusätzlichen Spannungswandlern. Dies vereinfacht die Systemplanung, reduziert Kosten und minimiert potenzielle Fehlerquellen.
Welche Arten von Schutzmechanismen sind im RACM150-24S integriert?
Der RACM150-24S verfügt über umfassende Schutzfunktionen, darunter Überspannungsschutz (OVP), Überstromschutz (OCP), Kurzschlussschutz (SCP) und Übertemperaturschutz (OTP). Diese Mechanismen gewährleisten die Sicherheit der angeschlossenen Geräte und des Moduls selbst.
Ist der RACM150-24S für den Einsatz in medizinischen Geräten geeignet?
Ja, der RACM150-24S ist in der Regel für den Einsatz in medizinischen Geräten geeignet, da er oft die relevanten Sicherheitsstandards wie IEC/EN 60601-1 erfüllt. Die genauen Zertifizierungen sollten jedoch immer für die spezifische Anwendung überprüft werden.
Wie wirkt sich die Betriebstemperatur auf die Leistung des Moduls aus?
Das Modul ist für einen Betriebstemperaturbereich von -20°C bis +70°C spezifiziert. Bei Temperaturen über 50°C kann es jedoch zu einem Leistungs-Derating kommen, d.h. die maximal verfügbare Leistung wird reduziert, um die Zuverlässigkeit und Langlebigkeit zu gewährleisten. Eine ausreichende Belüftung ist in jedem Fall empfehlenswert.
Welchen Wirkungsgrad hat der RACM150-24S typischerweise?
Der RACM150-24S erzielt einen typischen Wirkungsgrad von über 90 %. Dieser hohe Wirkungsgrad minimiert Energieverluste in Form von Wärme und trägt somit zur Effizienz und Kosteneinsparung bei.
Wie einfach ist die Integration des RACM150-24S in ein bestehendes System?
Der RACM150-24S ist als kompaktes Modul mit gut zugänglichen Anschlussklemmen konzipiert. Dies ermöglicht eine einfache und schnelle Integration in verschiedene Systeme, auch bei begrenztem Platzangebot. Die klare Beschriftung reduziert den Aufwand bei der Verdrahtung.
Welche Sicherheitszulassungen hat der RACM150-24S üblicherweise?
Typische Zulassungen für ein solches professionelles Netzteilmodul umfassen CE für den europäischen Markt sowie UL und IEC-Normen für internationale Märkte. Diese Zulassungen bestätigen die Einhaltung wichtiger Sicherheits- und Qualitätsstandards.
