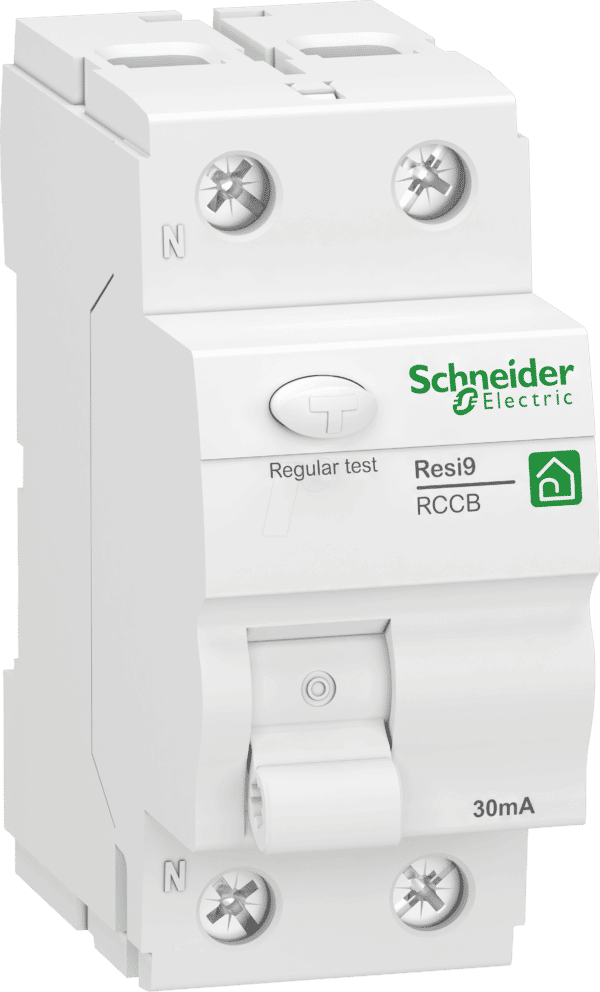

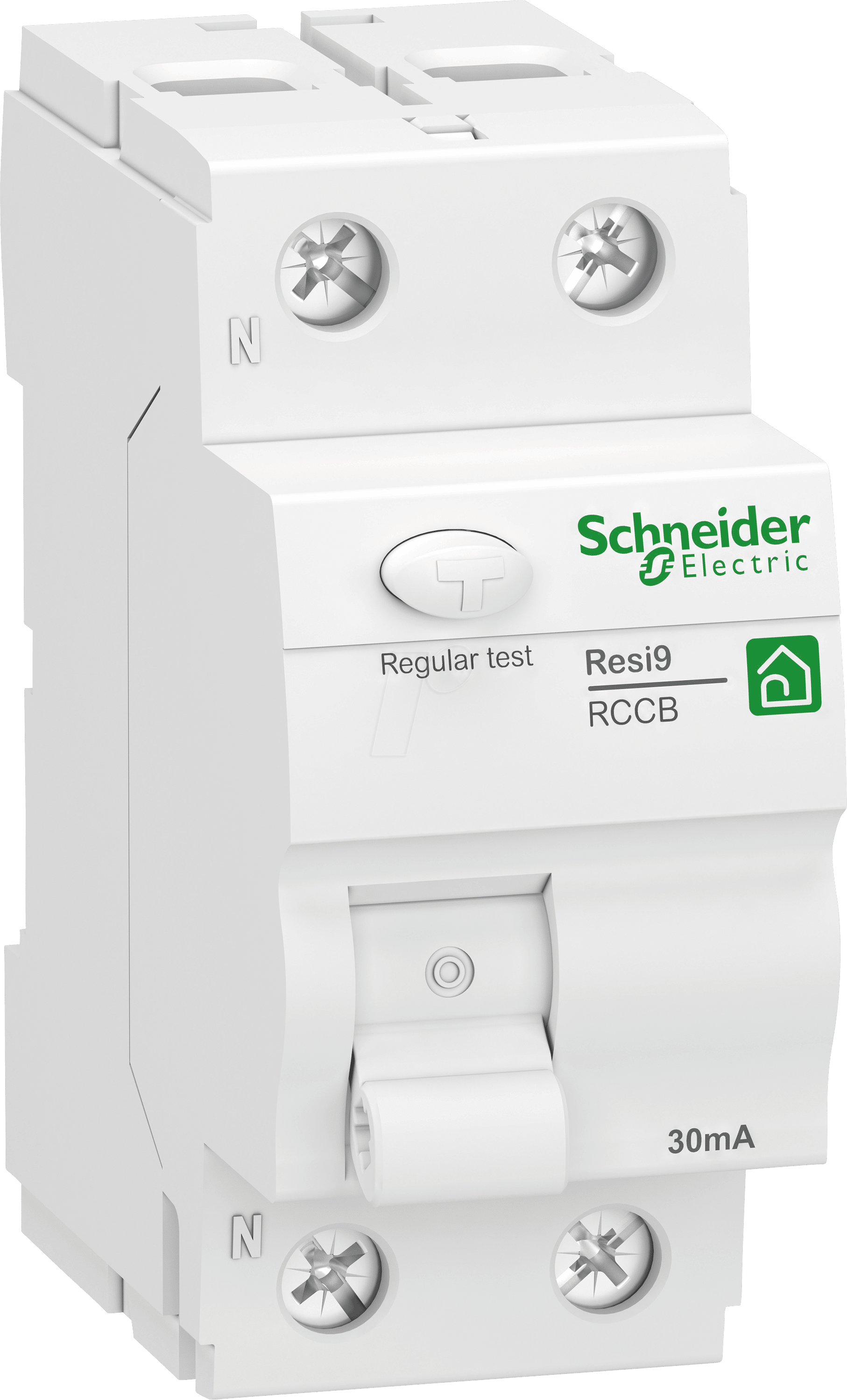

Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: Der R9R22240 Fehlerstrom-Schutzschalter Resi9
Der R9R22240 Fehlerstrom-Schutzschalter Resi9 ist die ultimative Lösung zur Gewährleistung höchster elektrischer Sicherheit in Wohn- und Gewerbebereichen. Wenn es um den Schutz von Personen und Anlagen vor gefährlichen Fehlerströmen geht, bietet dieser Schalter unübertroffene Leistung und Verlässlichkeit. Er ist die ideale Wahl für Elektrofachkräfte, Hausbesitzer und Gebäudemanager, die keine Kompromisse bei der Sicherheit eingehen möchten.
Maximale Schutzwirkung durch fortschrittliche Technologie
Der R9R22240 setzt neue Maßstäbe in puncto Fehlerstromschutz. Seine Konstruktion ist auf maximale Sensibilität und schnelle Reaktionszeiten ausgelegt, um selbst kleinste Leckströme umgehend zu erkennen und die Stromzufuhr zu unterbrechen. Dies verhindert effektiv elektrische Schläge und schützt angeschlossene Geräte vor Beschädigungen, die durch ungewollte Ableitströme entstehen könnten.
Hauptvorteile des R9R22240 Fehlerstrom-Schutzschalters:
- Höchste Sicherheit: Bietet einen robusten Schutz gegen Personen- und Sachschäden durch Fehlerströme.
- Zuverlässige Auslösung: Die hochentwickelte Auslösetechnik garantiert eine schnelle und präzise Reaktion auf Fehlerströme.
- Breite Anwendung: Geeignet für diverse Einsatzgebiete, von privaten Haushalten bis hin zu industriellen Anwendungen.
- Hohe Strombelastbarkeit: Mit 40 Ampere Nennstrom ist er für viele gängige Stromkreise bestens dimensioniert.
- Typ A Sensitivität: Erfasst nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme, was ihn besonders vielseitig macht.
- Kompakte Bauweise: Passt nahtlos in Standard-Schaltschränke und erleichtert die Installation.
- Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und beständige Funktionalität.
- Sicherheit für Geräte: Schützt empfindliche Elektronik und Haushaltsgeräte vor potenziellen Schäden.
Präzise Spezifikationen für Ihre Elektroinstallation
Der R9R22240 ist nicht nur ein Schutzschalter, sondern ein integraler Bestandteil einer sicheren und modernen Elektroinstallation. Seine technischen Merkmale sind darauf ausgelegt, maximale Leistung und Zuverlässigkeit zu bieten.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | R9R22240 |
| Produkttyp | Fehlerstrom-Schutzschalter (FI-Schalter) |
| Polanzahl | 1P+N (1 Pol + Neutralleiter) |
| Nennstrom (In) | 40 Ampere (A) |
| Auslösestrom (IΔn) | 30 Milliampere (mA) |
| Fehlerstrom-Typ | Typ A |
| Bemessungs-Schaltvermögen (Icn) | 6 kA (Standardwert für Schutz in üblichen Installationen) |
| Schutzklasse | IP20 (Schutz gegen Fremdkörper > 12,5 mm, kein Schutz gegen Wasser) |
| Anschlussbereich | Geeignet für Leiterquerschnitte von 1,5 mm² bis 16 mm² (flexibel und starr) |
| Einsatzbereich | Installation in Haupt- und Unterverteilungen, Schutz von Stromkreisen mit erhöhter Anforderungen an Fehlerstromschutz. |
| Material & Haptik | Gehäuse aus hochschlagfestem und UV-beständigem Thermoplast. Hohe Isolationsfestigkeit und angenehme Haptik für sichere Handhabung. |
| Design-Merkmale | Kompaktes Moduldesign für effiziente Raumnutzung im Schaltschrank. Klar gekennzeichnete Anschlüsse und Bedienhebel für intuitive Bedienung. |
| Elektrische Eigenschaften | Hohe elektrische Lebensdauer (EN 61008-1), geringer Eigenverbrauch und zuverlässige Schaltperformance über Jahre hinweg. |
Der entscheidende Unterschied: Typ A Fehlerstrom-Schutz
Die Wahl des richtigen Fehlerstrom-Typ ist entscheidend für den umfassenden Schutz. Während Typ AC-Schalter nur sinusförmige Wechsel-Fehlerströme erkennen, ist der R9R22240 vom Typ A. Das bedeutet, er ist in der Lage, sowohl sinusförmige Wechsel-Fehlerströme als auch pulsierende Gleich-Fehlerströme zu detektieren. Dies ist von besonderer Bedeutung, da moderne elektronische Geräte wie Netzteile, Dimmer oder Frequenzumrichter oft pulsierende Gleichfehlerströme erzeugen können, die von Typ AC-Schaltern unbemerkt bleiben würden. Mit dem R9R22240 sind Sie auf der sicheren Seite, unabhängig von der Art der entstehenden Fehlerströme.
Anwendungsgebiete und Installationssicherheit
Der R9R22240 Fehlerstrom-Schutzschalter Resi9 ist konzipiert für eine Vielzahl von Anwendungen, bei denen ein Höchstmaß an elektrischer Sicherheit gefordert ist. Seine 40A Nennstrombelastbarkeit und 30mA Auslöseempfindlichkeit machen ihn zu einer exzellenten Wahl für den Schutz von:
- Privaten Wohnbereichen: Absicherung von Steckdosenkreisen, Beleuchtung und speziellen Geräten in Küche, Bad und Wohnräumen.
- Gewerblichen Installationen: Schutz von Büros, Geschäften und Werkstätten, wo erhöhte Anforderungen an die Arbeitssicherheit bestehen.
- Gebäuden mit besonderen Risiken: Einsatz in Feuchträumen, Bereichen mit brennbaren Materialien oder dort, wo eine erhöhte Anzahl an elektronischen Geräten vorhanden ist.
- Industriellen Anwendungen: Teilweiser Schutz von Maschinen und Anlagen, insbesondere dort, wo die Detektion pulsierender Gleichfehlerströme erforderlich ist.
Die Installation im Schaltschrank ist dank des standardisierten Aufbaus und der klaren Kennzeichnung der Anschlüsse unkompliziert. Die 1P+N Ausführung ermöglicht eine effiziente Nutzung von Platz und Ressourcen im Sicherungskasten, da sowohl der Phasen- als auch der Neutralleiter gleichzeitig abgesichert und geschützt werden.
Qualität und Langlebigkeit, auf die Sie zählen können
Als Produkt aus der Resi9-Serie von Schneider Electric steht der R9R22240 für höchste Fertigungsqualität und Zuverlässigkeit. Die Gehäusematerialien sind robust und widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Belastung. Dies gewährleistet eine lange Lebensdauer und eine konstant hohe Schutzfunktion über den gesamten Lebenszyklus des Produkts. Die präzise gefertigten Kontakte und die zuverlässige Mechanik sorgen für tausende von Schaltspielen, ohne an Leistung einzubüßen. Dies ist ein entscheidender Faktor für die Sicherheit Ihrer elektrischen Anlagen.
FAQ – Häufig gestellte Fragen zu R9R22240 – Fehlerstrom-Schutzschalter Resi9, 1P+N, 40A, 30mA, Typ A
Was genau ist ein Fehlerstrom-Schutzschalter und wozu dient er?
Ein Fehlerstrom-Schutzschalter (FI-Schalter oder RCD) ist eine sicherheitstechnische elektrische Einbauvorrichtung. Seine Hauptaufgabe ist der Schutz von Personen vor gefährlichen elektrischen Schlägen. Er tut dies, indem er die Stromzufuhr unterbricht, sobald er einen Fehlerstrom erkennt – also einen Strom, der ungewollt über den Körper eines Menschen oder ein defektes Gerät abfließt. Der R9R22240 mit seinen 30mA Auslöseempfindlichkeit schützt zuverlässig vor lebensgefährlichen Berührungsspannungen.
Was bedeutet „Typ A“ bei diesem Fehlerstrom-Schutzschalter?
Der Zusatz „Typ A“ gibt an, welche Arten von Fehlerströmen der Schutzschalter erkennen kann. Während einfache Typ AC-Schalter nur sinusförmige Wechsel-Fehlerströme detektieren, ist der Typ A auch in der Lage, pulsierende Gleich-Fehlerströme zu erfassen. Diese Art von Fehlerströmen wird häufig von elektronischen Geräten wie Netzteilen, LED-Treibern oder Dimmern erzeugt. Für moderne Elektroinstallationen mit vielen elektronischen Komponenten ist ein Typ A daher deutlich sicherer als ein Typ AC.
Ist der R9R22240 für den Einsatz in meinem privaten Haushalt geeignet?
Ja, absolut. Der R9R22240 ist hervorragend für den Schutz von Stromkreisen in privaten Haushalten geeignet. Seine Nennstromstärke von 40A und die Auslöseempfindlichkeit von 30mA sind Standardwerte für die Absicherung von Bereichen mit höherem Schutzbedarf, wie zum Beispiel in Küchen, Bädern oder bei der Installation von größeren Elektrogeräten. Er bietet ein hohes Maß an Sicherheit für Ihre Familie.
Welche elektrischen Leitungen können mit dem R9R22240 verbunden werden?
Der R9R22240 ist für den Anschluss von flexiblen und starren Leitern mit einem Querschnitt von 1,5 mm² bis 16 mm² ausgelegt. Dies deckt die gängigsten Querschnitte für Stromkreise in Wohn- und Gewerbeinstallationen ab. Eine fachgerechte Installation durch eine Elektrofachkraft ist jedoch stets erforderlich.
Was passiert, wenn ein Fehlerstrom auftritt?
Tritt ein Fehlerstrom auf, der die eingestellte Auslöseschwelle von 30mA überschreitet, registriert der R9R22240 diese Differenz zwischen dem Strom, der in die Leitung fließt, und dem Strom, der zurückfließt. Ist diese Differenz zu groß, unterbricht der Schalter innerhalb von Millisekunden den Stromkreis. Dies verhindert, dass eine gefährliche Spannung auf berührbaren Teilen verbleibt und schützt so Personen und Geräte vor Schaden.
Wie unterscheidet sich ein Fehlerstrom-Schutzschalter von einem Leitungsschutzschalter (Sicherungsautomat)?
Ein Leitungsschutzschalter (auch Sicherungsautomat oder Leitungsschutzschalter genannt) schützt primär vor Überlast und Kurzschluss. Das bedeutet, er unterbricht die Stromversorgung, wenn zu viel Strom durch den Stromkreis fließt (z.B. durch zu viele angeschlossene Geräte) oder wenn ein direkter Kurzschluss auftritt. Ein Fehlerstrom-Schutzschalter hingegen schützt vor Fehlerströmen, die durch Isolationsfehler oder ungewollte Ableitungen entstehen und eine Gefahr für Leib und Leben darstellen. Beide Schutzfunktionen sind in modernen Elektroinstallationen unerlässlich und ergänzen sich.
Kann ich den R9R22240 selbst installieren?
Die Installation von elektrischen Sicherheitseinrichtungen wie Fehlerstrom-Schutzschaltern darf aus Sicherheitsgründen und gemäß den geltenden Vorschriften nur von qualifizierten Elektrofachkräften durchgeführt werden. Eine fehlerhafte Installation kann schwerwiegende Folgen haben. Wir empfehlen daher dringend, für die Installation einen zertifizierten Elektriker zu beauftragen, der auch die ordnungsgemäße Funktion nach der Installation prüft.
