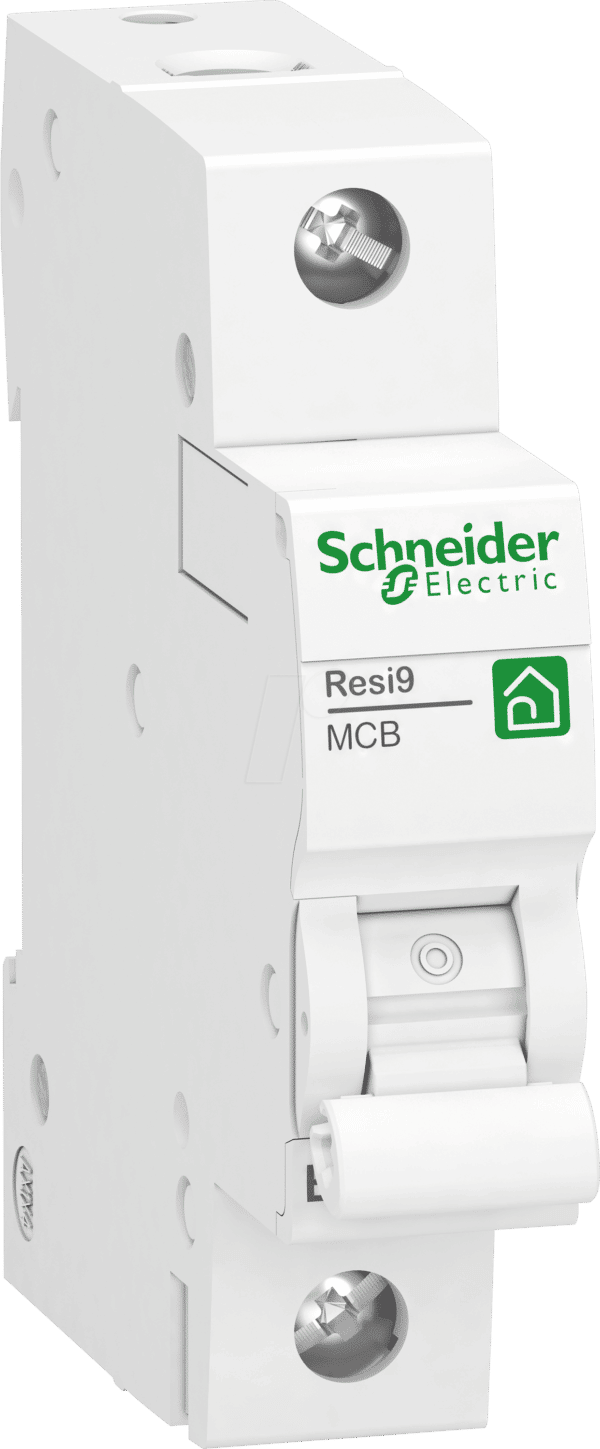

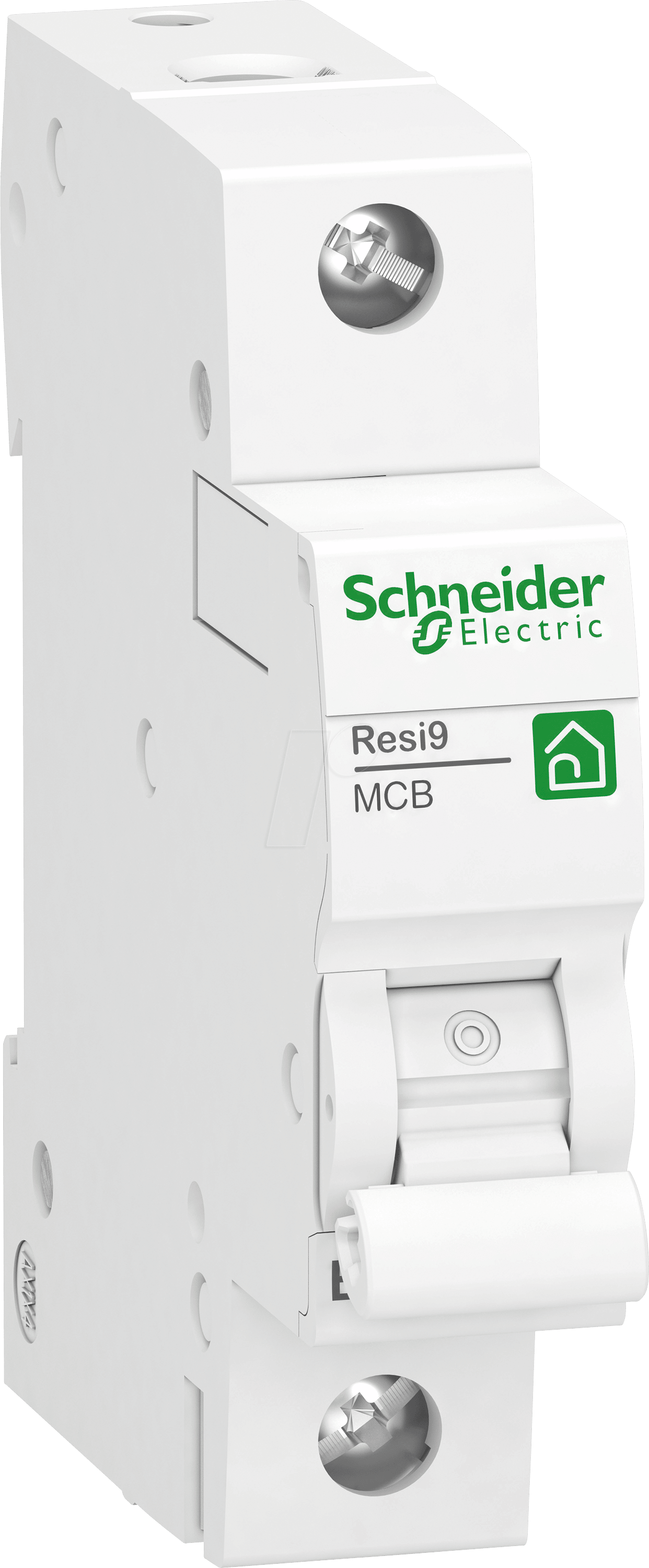

Zuverlässiger Schutz für Ihre Elektroinstallation: R9F23120 – Leitungsschutzschalter Resi9 1P, 20A, B Charakteristik, 6kA
Der R9F23120 Leitungsschutzschalter der Resi9-Serie ist die optimale Lösung zur Sicherung von einphasigen Stromkreisen in Wohn-, Gewerbe- und Industrieanwendungen. Er schützt zuverlässig vor Überlastung und Kurzschlüssen und gewährleistet so die Sicherheit von Personen und Geräten. Dieses präzise gefertigte Schutzorgan ist unverzichtbar für jeden qualifizierten Elektriker, der Wert auf höchste Sicherheitsstandards und Langlebigkeit legt.
Schutz vor elektrischen Gefahren: Die Kernfunktion des R9F23120
Einleitung in die Funktion und Notwendigkeit von Leitungsschutzschaltern: Moderne elektrische Anlagen sind komplex und bergen inhärente Risiken wie Überlastung und Kurzschluss. Diese können nicht nur zu empfindlichen Schäden an Geräten führen, sondern stellen auch eine erhebliche Brandgefahr dar. Der R9F23120 Leitungsschutzschalter Resi9 1P, 20A, B Charakteristik, 6kA wurde entwickelt, um genau diese Gefahren zu minimieren. Durch die schnelle und zuverlässige Trennung des Stromkreises im Fehlerfall schützt er effizient vor den zerstörerischen Auswirkungen von Überstrom.
Warum der R9F23120 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Sicherungen, die nach dem Auslösen ersetzt werden müssen, bietet der Leitungsschutzschalter R9F23120 eine entscheidende Anwendungsfreundlichkeit. Nach Behebung der Fehlerursache kann der Schalter einfach wieder eingeschaltet werden, was Ausfallzeiten minimiert und die Betriebsbereitschaft schnell wiederherstellt. Seine präzise Auslösecharakteristik (B-Charakteristik) sorgt für einen optimalen Schutz von Leitungssystemen mit geringen Anlaufströmen, wie sie typischerweise in Wohnhäusern und Büros vorkommen. Mit einer Bemessungsabschaltvermögen von 6 kA ist er zudem für die meisten typischen Installationsumgebungen bestens gerüstet.
Konstruktion und Leistung: Die technischen Vorteile im Detail
Der R9F23120 zeichnet sich durch seine robuste Bauweise und die Verwendung hochwertiger Materialien aus. Diese gewährleisten eine exzellente elektrische Leitfähigkeit und mechanische Stabilität, selbst unter anspruchsvollen Betriebsbedingungen. Die B-Charakteristik des Schutzschalters definiert das Verhältnis zwischen dem Nennstrom und dem Auslösestrom im Kurzfall. Für die B-Charakteristik gilt, dass die Auslösung bei einem Kurzschlussstrom zwischen dem 3-fachen und 5-fachen des Nennstroms erfolgt. Dies macht ihn ideal für den Schutz von:
- Elektronischen Geräten mit geringen Einschaltströmen
- Leitungsschutz in Wohngebäuden
- Schutz von Beleuchtungsanlagen
- Schutz von Steckdosenkreisen mit empfindlicher Elektronik
Das Bemessungsabschaltvermögen von 6 kA (Kilampere) gibt an, welcher maximale Kurzschlussstrom der Schalter sicher unterbrechen kann, bevor er beschädigt wird. Dieser Wert ist für die meisten Standardanwendungen im Niederspannungsnetz ausreichend und stellt eine zuverlässige Absicherung dar.
Anwendungsbereiche und Einsatzmöglichkeiten
Der R9F23120 ist ein Allrounder im Bereich der elektrischen Sicherheit. Seine vielseitigen Eigenschaften machen ihn zur idealen Wahl für:
- Wohngebäude: Schutz von Steckdosen-, Licht- und Geräteanschlüssen
- Gewerbliche Installationen: Absicherung von Stromkreisen in Büros, Geschäften und Werkstätten
- Industrielle Anwendungen: Als Teil von Schutzkonzepten für Maschinen und Anlagen mit geringer Stromaufnahme
- Sonderanwendungen: Überall dort, wo ein zuverlässiger Überstromschutz nach B-Charakteristik gefordert ist
Qualität und Zuverlässigkeit der Resi9-Serie
Die Resi9-Serie steht für das Engagement von Schneider Electric für Qualität und Innovation im Bereich der Gebäudeautomation und -sicherheit. Jeder R9F23120 Leitungsschutzschalter wird unter strengen Qualitätskontrollen gefertigt, um höchste Standards zu erfüllen. Die Verwendung von flammenhemmenden Materialien und die präzise Konstruktion garantieren Langlebigkeit und Sicherheit über Jahre hinweg.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Leitungsschutzschalter |
| Hersteller | Schneider Electric (angenommen, basierend auf „Resi9“) |
| Modellnummer | R9F23120 |
| Polzahl | 1P (einpolig) |
| Nennstrom | 20 A |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen (Icn) | 6 kA |
| Anschlussart | Schraubklemmen (typisch für diese Art von Gerät) |
| Montageart | Hutschiene (DIN-Schiene) |
| Betriebstemperaturbereich | -25°C bis +70°C (typische Spezifikation für Schutzschalter) |
| Schutzart | IP20 (Geräteschutz), IP40 (wenn in Verteiler eingebaut) |
| Isolationsspannung | 500 V (typisch für Schutzkleinspannung) |
| Material Gehäuse | Hochwertiger, schlagfester und flammenhemmender Kunststoff (Polycarbonat/ABS-Gemisch) |
Maximale Sicherheit durch Präzision und Materialwahl
Das Gehäuse des R9F23120 ist aus einem hochleistungsfähigen, schlagfesten und flammenhemmenden Kunststoff gefertigt. Dieses Material bietet nicht nur eine hohe mechanische Stabilität und Widerstandsfähigkeit gegen äußere Einwirkungen, sondern trägt auch entscheidend zur elektrischen Sicherheit bei. Die innere Konstruktion, insbesondere der Bimetall-Auslöser für die Überlasterkennung und die elektromagnetische Auslöseeinheit für Kurzschlüsse, ist auf höchste Präzision kalibriert. Die Klemmen sind für eine sichere und dauerhafte Verbindung mit Leiterquerschnitten bis zu 16 mm² ausgelegt, was eine flexible Installation ermöglicht. Die einfache Montage auf einer Standard-Hutschiene im Verteilerkasten spart Zeit und Aufwand bei der Installation.
Umfassende Produktdetails und ihre Bedeutung
Die Bezeichnung R9F23120 verschlüsselt wichtige Informationen über das Produkt. „R9“ deutet auf die Resi9-Produktlinie von Schneider Electric hin, die für ihre Zuverlässigkeit und Benutzerfreundlichkeit bekannt ist. „F“ steht für „Sicherungsautomat“ oder „Leitungsschutzschalter“. Die Zahl „23120“ ist die spezifische Artikelnummer. Die Spezifikationen „1P“, „20A“, „B Charakteristik“ und „6kA“ sind essenziell für die korrekte Auswahl und Installation:
- 1P (einpolig): Zeigt an, dass der Schalter einen einzelnen Leiter schützt.
- 20A (Ampere): Dies ist der Nennstrom, den der Schalter im Normalbetrieb sicher führen kann. Übersteigen die Stromflüsse diesen Wert dauerhaft, löst der Schalter aus, um Überhitzung der Leitungen zu verhindern.
- B Charakteristik: Wie bereits erläutert, beschreibt diese Charakteristik das Verhalten des Schalters bei Kurzschlussströmen. Sie ist optimiert für Anwendungen mit geringen oder keinen induktiven Lasten und Geräten mit geringen Einschaltströmen.
- 6kA (Kiloampere): Gibt das maximale Kurzschlussstromniveau an, das der Schalter sicher unterbrechen kann. Dieser Wert muss höher sein als der maximal zu erwartende Kurzschlussstrom am Installationsort, um eine sichere Abschaltung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu R9F23120 – Leitungsschutzschalter Resi9 1P, 20A, B Charakteristik, 6kA
Wofür steht die „B Charakteristik“ bei diesem Leitungsschutzschalter?
Die B Charakteristik bedeutet, dass der Leitungsschutzschalter bei einem Kurzschlussstrom auslöst, der zwischen dem 3-fachen und 5-fachen des Nennstroms liegt. Dies ist ideal für Anwendungen mit geringen Einschaltströmen, wie sie bei vielen Haushaltsgeräten und elektronischen Geräten üblich sind.
Kann der R9F23120 für den Schutz von Motoren verwendet werden?
Generell ist die B Charakteristik für den Schutz von Motoren, die oft hohe Anlaufströme haben, weniger geeignet. Für solche Anwendungen sind Leitungsschutzschalter mit C oder D Charakteristik empfehlenswert. Der R9F23120 ist primär für den Schutz von Leitungssystemen mit geringen oder keinen charakteristischen Einschaltströmen konzipiert.
Was bedeutet das Bemessungsabschaltvermögen von 6kA?
Das Bemessungsabschaltvermögen von 6 kA gibt an, dass der Leitungsschutzschalter einen Kurzschlussstrom von bis zu 6000 Ampere sicher und ohne Beschädigung unterbrechen kann. Dieser Wert sollte am Installationsort immer etwas höher sein als der maximal erwartbare Kurzschlussstrom, um die Sicherheit zu gewährleisten.
Ist der R9F23120 auch für den Einsatz in gewerblichen Umgebungen geeignet?
Ja, der R9F23120 ist aufgrund seiner robusten Bauweise und zuverlässigen Schutzfunktion auch für den Einsatz in vielen gewerblichen Umgebungen wie Büros oder kleinen Werkstätten geeignet, solange die Spezifikationen der B Charakteristik und des 6kA Abschaltvermögens den Anforderungen entsprechen.
Wie wird der R9F23120 an der Hutschiene montiert?
Der Leitungsschutzschalter wird einfach auf eine Standard-Hutschiene (DIN-Schiene) im Verteilerkasten geklickt. Eine vorgelagerte oder rückseitige Klemmschraube ermöglicht eine sichere Befestigung auf der Schiene.
Welche Leiterquerschnitte kann der R9F23120 aufnehmen?
Die Anschlussklemmen des R9F23120 sind in der Regel für Leiterquerschnitte von bis zu 16 mm² ausgelegt. Dies ermöglicht eine flexible Verdrahtung für die meisten gängigen Anwendungen.
Was ist der Unterschied zwischen einem Leitungsschutzschalter und einer Sicherung?
Ein Leitungsschutzschalter (LS-Schalter) ist wiederverwendbar; nach einer Auslösung durch Überlast oder Kurzschluss kann er nach Behebung der Fehlerursache einfach wieder eingeschaltet werden. Eine klassische Schmelzsicherung hingegen muss nach einer Auslösung durch einen neuen Einsatz ersetzt werden.
