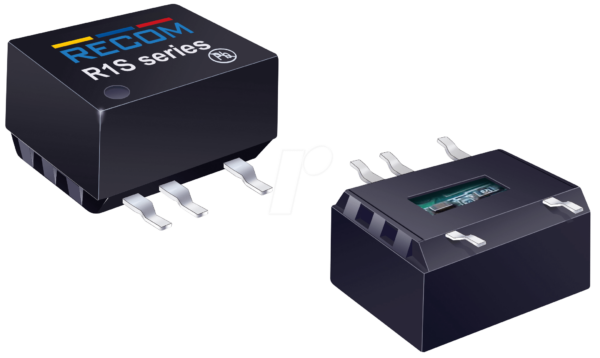

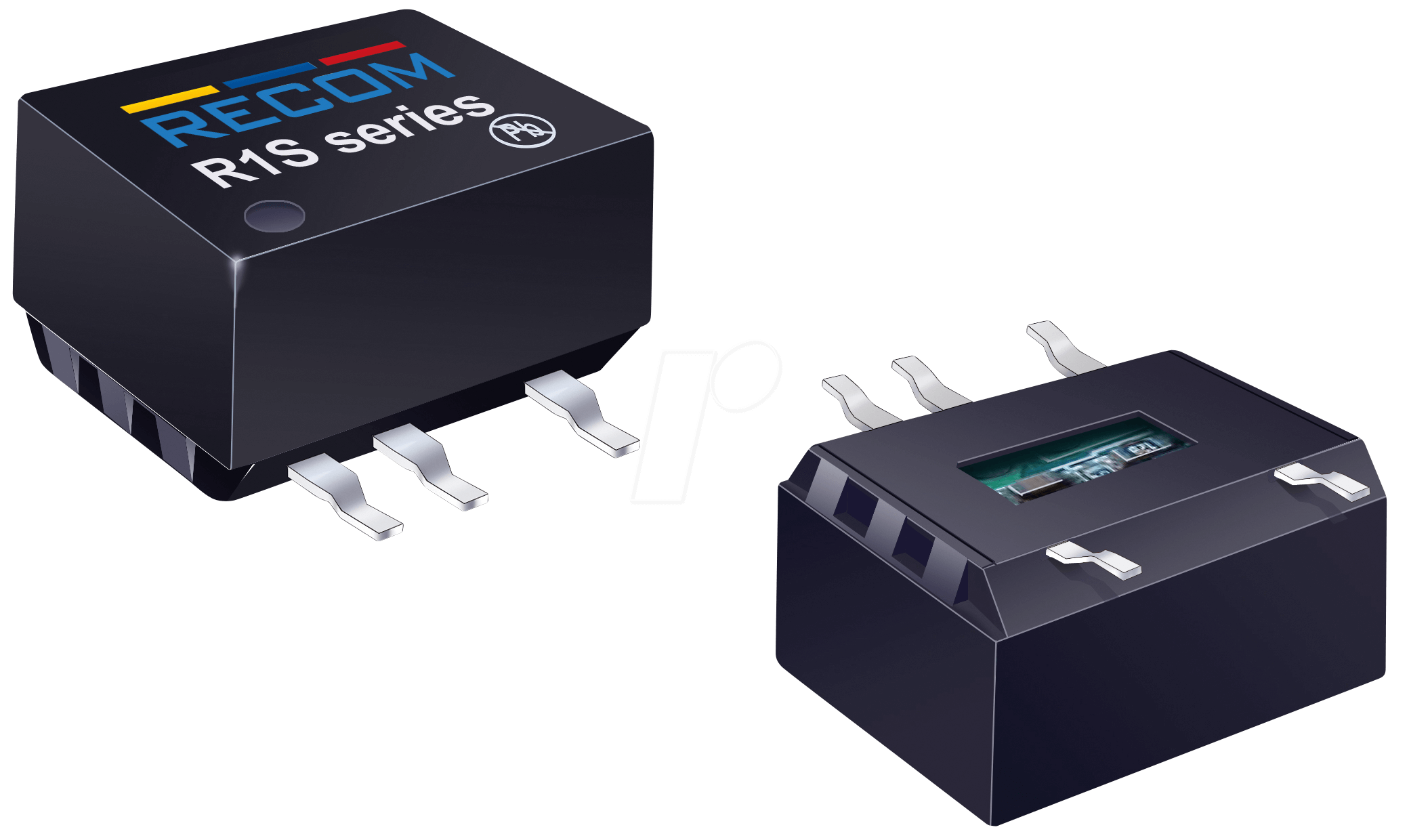

Optimierte Stromversorgung für anspruchsvolle Elektronikprojekte: Der R1S-3305 DC/DC-Wandler
Der R1S-3305 DC/DC-Wandler ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und zuverlässige Spannungsregelung für ihre Niedervolt-Applikationen benötigen. Wenn Sie eine stabile 5V-Versorgung aus einer 3.3V-Quelle realisieren müssen, bietet dieser kompakte SMD-Wandler eine überlegene Performance und Effizienz gegenüber einfachen Linearreglern, insbesondere bei steigenden Leistungsanforderungen. Er schließt die Lücke für anspruchsvolle Schaltungen, bei denen Energieeffizienz und eine geringe Wärmeentwicklung entscheidend sind.
Präzision und Effizienz auf kleinstem Raum
Im Herzen moderner elektronischer Geräte schlägt die Notwendigkeit einer stabilen und effizienten Stromversorgung. Der R1S-3305 DC/DC-Wandler repräsentiert hierbei eine fortschrittliche Lösung, die speziell für Anwendungen entwickelt wurde, bei denen präzise Spannungsregelung, minimale Energieverluste und eine hohe Leistungsdichte gefordert sind. Seine Fähigkeit, aus einer Eingangsspannung von 3.3V eine stabile Ausgangsspannung von 5V mit einem Strom von bis zu 200 mA zu liefern, macht ihn zu einem unverzichtbaren Baustein für eine Vielzahl von elektronischen Schaltungen.
Im Vergleich zu traditionellen Linearreglern, die überschüssige Energie als Wärme dissipieren, nutzt der R1S-3305 die Prinzipien der Schaltregelung. Dies resultiert in einer signifikant höheren Energieeffizienz, was besonders in batteriebetriebenen oder energieautarken Systemen von entscheidender Bedeutung ist. Die reduzierte Wärmeentwicklung ermöglicht eine höhere Packungsdichte der Komponenten und vereinfacht das thermische Management, da auf aufwendige Kühlkörper verzichtet werden kann. Die Single-Output-Konfiguration mit 5V ist für eine breite Palette von digitalen und analogen Schaltungen Standard und macht den R1S-3305 zu einem vielseitigen Werkzeug für Ingenieure und Hobbyisten gleichermaßen.
Vorteile des R1S-3305 DC/DC-Wandlers
- Hohe Energieeffizienz: Durch die Schaltreglertechnologie werden Energieverluste minimiert, was zu einer längeren Laufzeit von batteriebetriebenen Geräten führt.
- Präzise Ausgangsspannung: Eine stabile 5V-Ausgangsspannung mit geringen Last- und Leitungsänderungen gewährleistet die zuverlässige Funktion empfindlicher Schaltungen.
- Kompakte Bauform (SMD): Die Surface-Mount-Device-Bauweise ermöglicht eine platzsparende Integration auf Leiterplatten und unterstützt automatische Bestückungsverfahren.
- Geringe Wärmeentwicklung: Im Vergleich zu Linearreglern wird deutlich weniger Wärme erzeugt, was das thermische Design vereinfacht und höhere Integrationsdichten erlaubt.
- Breite Anwendungsfelder: Ideal für IoT-Geräte, mobile Sensoren, Embedded-Systeme, portable Messinstrumente und vieles mehr, wo Effizienz und Zuverlässigkeit zählen.
- Robustheit: Konzipiert für den zuverlässigen Betrieb unter variierenden Bedingungen, um die Langlebigkeit Ihrer Projekte zu gewährleisten.
- Einfache Implementierung: Mit nur wenigen externen Komponenten lässt sich der R1S-3305 einfach in bestehende Schaltungen integrieren.
Technische Spezifikationen und Anwendungsbereiche
Der R1S-3305 DC/DC-Wandler, Teil der R1S-xx Serie, zeichnet sich durch seine spezifizierten Parameter aus, die ihn für eine Vielzahl von Anwendungen prädestinieren. Die Eingangsspannung von 3.3V ist typisch für viele moderne Mikrocontroller und digitale Logikschaltungen, während die stabilisierte 5V-Ausgangsspannung als universeller Standard für die Stromversorgung vieler Peripheriekomponenten wie Sensoren, Display-Module oder Kommunikationschips dient. Die Stromlieferfähigkeit von 200 mA ist ausreichend für moderate Lasten und ermöglicht den Betrieb von Systemen, die mehr Leistung benötigen als es einfache Spannungsregler leisten können.
Die SMD-Bauform ist ein entscheidender Faktor für moderne Elektronikentwicklung. Sie erlaubt eine hochintegrierte Fertigung und reduziert die Größe und das Gewicht des Endgeräts erheblich. Dies ist unerlässlich für mobile und tragbare Geräte, bei denen jeder Millimeter und jedes Gramm zählt. Die Schaltregler-Architektur des R1S-3305 bedeutet, dass er seine Energie effizienter umwandelt als ein Linearregler. Dies reduziert den Stromverbrauch und verlängert die Batterielaufzeit, was für das Internet der Dinge (IoT) und andere batteriebetriebene Anwendungen von fundamentaler Bedeutung ist. Darüber hinaus reduziert die geringere Wärmeentwicklung die Notwendigkeit für zusätzliche Kühlkörper, was weitere Design-Flexibilität und Kosteneinsparungen ermöglicht.
Die Stabilität der Ausgangsspannung ist ein weiterer kritischer Punkt. Der R1S-3305 bietet eine hervorragende Regelgenauigkeit, was sicherstellt, dass auch empfindliche Bauteile, wie hochpräzise Analog-Digital-Wandler oder anspruchsvolle Prozessoren, stabil mit Strom versorgt werden. Dies minimiert das Risiko von Fehlfunktionen oder unerwarteten Verhalten, die durch Spannungsschwankungen verursacht werden könnten. Die Kompatibilität mit einer Eingangsspannung von 3.3V macht ihn zudem zu einer perfekten Wahl für Designs, die auf den Energieversorgungsstandards von Prozessoren basieren, wie sie häufig in Raspberry Pi oder ähnlichen Embedded-Plattformen zu finden sind.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | DC/DC-Spannungswandler (Schaltregler) |
| Modellreihe | R1S-xx Serie |
| Spezifisches Modell | R1S-3305 |
| Eingangsspannung (Vin) | 3.3 V (Nennwert), typisch für Mikrocontroller- und digitale Logik-Versorgungen |
| Ausgangsspannung (Vout) | 5 V, eine universelle Spannung für viele elektronische Komponenten |
| Ausgangsstrom (Iout) | Bis zu 200 mA, geeignet für moderate Lasten und Peripheriegeräte |
| Bauform | SMD (Surface Mount Device), optimiert für platzsparende und automatisierte Bestückung |
| Regelungsart | Schaltregler, bietet hohe Effizienz und geringe Wärmeentwicklung |
| Typische Anwendungen | IoT-Geräte, Embedded-Systeme, tragbare Elektronik, Messinstrumente, Sensorik, Telekommunikation |
| Effizienz | Hoch, typischerweise >85% bei Nennlast (variiert mit Eingangsspannung und Last) |
| Schutzschaltungen | Integrierte Schutzfunktionen (z.B. Überstromschutz, thermische Abschaltung) für erhöhte Systemstabilität und Langlebigkeit. (Spezifische Details im Datenblatt) |
Einsatzmöglichkeiten des R1S-3305 DC/DC-Wandlers
Der R1S-3305 DC/DC-Wandler ist aufgrund seiner kompakten Abmessungen, seiner hohen Effizienz und seiner präzisen Spannungsregelung eine hervorragende Wahl für eine Vielzahl von Anwendungen im Bereich der Elektronik. Seine Hauptstärke liegt in der Bereitstellung einer stabilen 5V-Ausgangsspannung aus einer 3.3V-Quelle, was ihn ideal für Systeme macht, in denen die primäre Stromquelle eine niedrigere Spannung aufweist als die benötigte Versorgung für bestimmte Komponenten.
Internet der Dinge (IoT): In vernetzten Geräten, die oft auf batteriebetriebene oder energieeffiziente Lösungen angewiesen sind, minimiert der R1S-3305 den Energieverbrauch. Er versorgt Sensoren, Mikrocontroller und Kommunikationsmodule zuverlässig mit Strom, ohne die Batterielebensdauer unnötig zu verkürzen.
Embedded-Systeme: Für kleine, eigenständige Computersysteme, die in Maschinen, Automatisierungstechnik oder Haushaltsgeräten integriert sind, bietet der R1S-3305 eine zuverlässige und platzsparende Spannungsversorgung. Seine SMD-Bauform erlaubt eine einfache Integration in dichte Leiterplattenlayouts.
Tragbare Elektronik: Ob Smartwatches, tragbare Medizingeräte oder mobile Messinstrumente – überall dort, wo Größe und Gewicht kritisch sind und eine lange Akkulaufzeit gewünscht wird, spielt der R1S-3305 seine Vorteile aus.
Sensorsysteme: Viele hochpräzise Sensoren, insbesondere solche, die mit Analogschaltungen arbeiten, benötigen eine sehr saubere und stabile Spannungsversorgung. Der R1S-3305 liefert genau diese, und seine Effizienz hilft, die Wärmeentwicklung in dichten Sensor-Arrays zu minimieren.
Universelle Entwicklungsplattformen: Entwickler, die mit Plattformen wie Arduino, ESP32 oder ähnlichen arbeiten, stoßen oft auf die Notwendigkeit, verschiedene Spannungspegel zu generieren. Der R1S-3305 kann hier als zuverlässiger Step-Up-Konverter (oder eher ein isolierter DC/DC-Wandler mit integriertem Step-Up-Mechanismus, falls es sich um einen isolierten Typ handelt, was bei „Single“ oft der Fall sein kann, oder ein sehr effizienter nicht-isolierter Step-Up/Buck-Boost-Converter) fungieren, um die notwendigen 5V zu liefern.
Audio- und Signalverarbeitung: Empfindliche analoge Schaltungen in Audio-Interfaces oder Signalverarbeitungsgeräten profitieren von der stabilen und rauscharmen Spannungsversorgung, die ein gut designter Schaltregler wie der R1S-3305 bieten kann.
FAQ – Häufig gestellte Fragen zu R1S-3305 – DC/DC-Wandler R1S-xx, 3.3 Vin, Single, 5 Vout, 200 mA, SMD
Ist der R1S-3305 für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Der R1S-3305 ist aufgrund seiner hohen Energieeffizienz, die durch die Schaltreglertechnologie erzielt wird, hervorragend für batteriebetriebene Anwendungen geeignet. Dies führt zu einer längeren Laufzeit der Batterie im Vergleich zu weniger effizienten Lösungen wie Linearreglern.
Welche maximale Eingangsspannung kann der R1S-3305 verarbeiten?
Die spezifizierte Eingangsspannung für den R1S-3305 ist 3.3V. Es ist wichtig, diese Spezifikation nicht zu überschreiten, um eine Beschädigung des Bauteils oder eine Fehlfunktion zu vermeiden. Die genauen Grenzen sind im Datenblatt des Herstellers zu finden.
Kann der R1S-3305 auch als Step-Down-Wandler (Buck) verwendet werden?
Der R1S-3305 wandelt eine Eingangsspannung von 3.3V in eine höhere Ausgangsspannung von 5V um. Dies bedeutet, dass er in erster Linie als Step-Up- oder Buck-Boost-Konverter fungiert, um die Spannung zu erhöhen. Er ist nicht als reiner Step-Down-Wandler konzipiert.
Benötigt der R1S-3305 zusätzliche externe Komponenten?
Ja, wie die meisten Schaltregler benötigt auch der R1S-3305 in der Regel einige externe passive Komponenten wie Kondensatoren und eventuell eine Induktivität (je nach Topologie), um ordnungsgemäß zu funktionieren. Die exakte Stückliste und deren Werte sind im Datenblatt des Herstellers aufgeführt.
Was bedeutet „Single“ bei der Ausgangsspannung?
„Single“ bezieht sich darauf, dass der DC/DC-Wandler nur eine einzige, isolierte Ausgangsspannung liefert. In diesem Fall ist es die spezifizierte 5V-Ausgangsspannung. Es gibt keine weiteren positiven oder negativen Ausgänge.
Welche Art von Schutzfunktionen bietet der R1S-3305?
Obwohl die genauen Schutzschaltungen vom Hersteller abhängen, verfügen solche DC/DC-Wandler typischerweise über integrierte Schutzmechanismen wie Überstromschutz, Kurzschlussschutz und thermische Abschaltung. Diese Funktionen schützen sowohl den Wandler selbst als auch die angeschlossene Last vor Beschädigungen im Falle von Störungen.
Ist die SMD-Bauform für Prototyping-Zwecke geeignet?
Ja, SMD-Bauteile sind für das Prototyping gut geeignet, insbesondere wenn man mit modernen Fertigungsprozessen oder kleineren Leiterplatten arbeitet. Für manuelle Lötversuche können spezielle Werkzeuge wie eine Heißluftstation oder ein Mikrolötkolben hilfreich sein. Viele Entwickler nutzen auch Adapter-Platinen, um SMD-Bauteile auf Standard-Breadboards zu verwenden.
