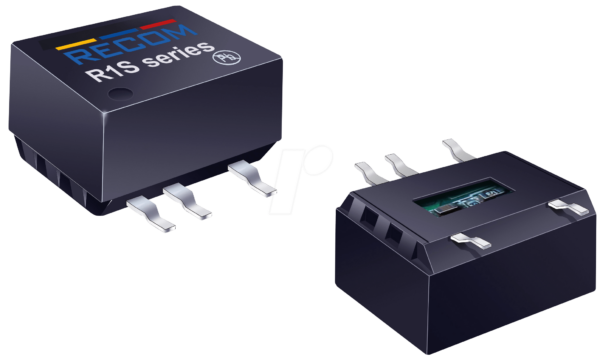

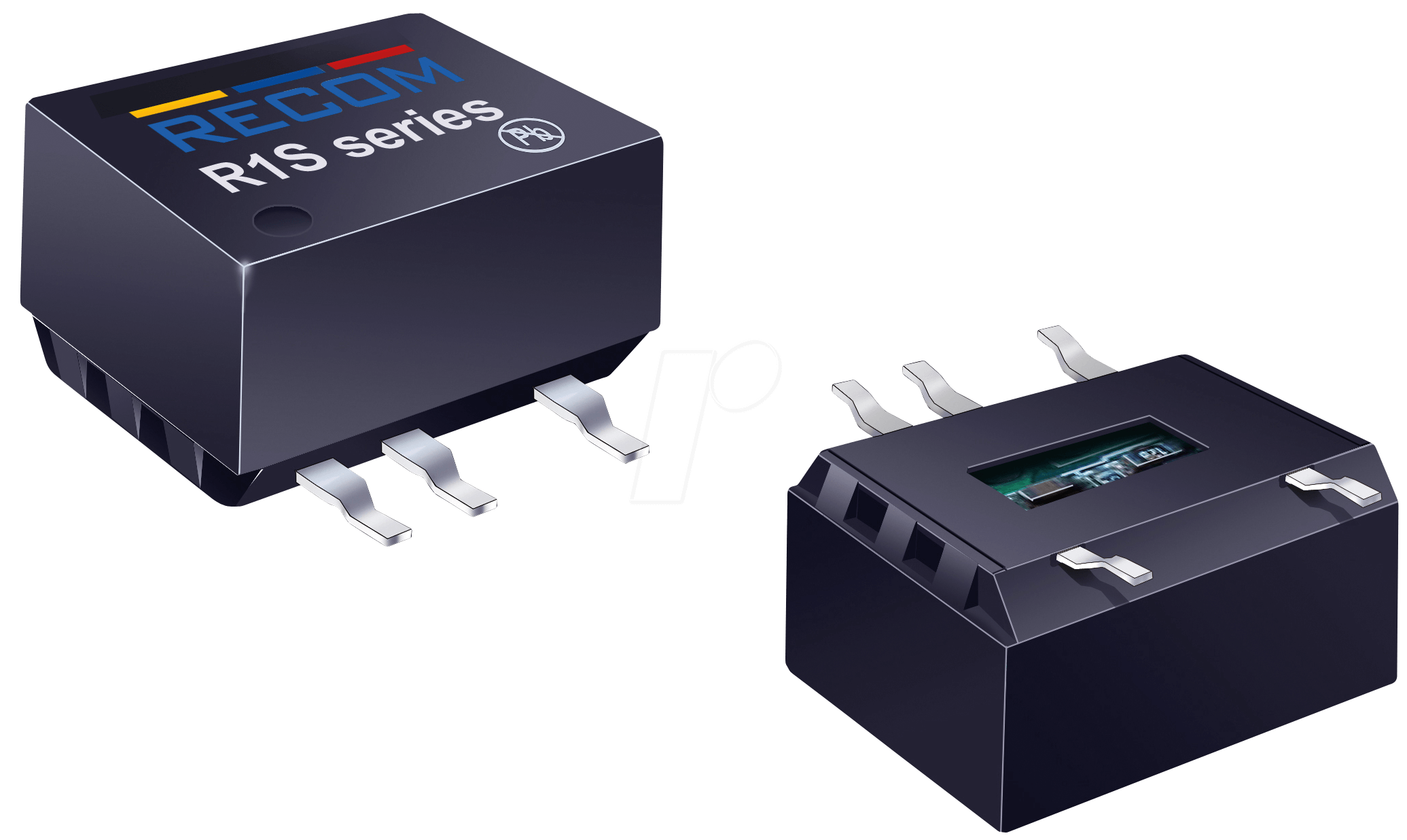

R1S-0505 – Ihr Präzisions-DC/DC-Wandler für anspruchsvolle Elektronikanwendungen
Der R1S-0505 – DC/DC-Wandler R1S-xx, 5 Vin, Single, 5 Vout, 200 mA, SMD ist die ideale Lösung zur effizienten und stabilen Spannungsversorgung in kompakten elektronischen Systemen. Entwickelt für Ingenieure und Entwickler, die auf zuverlässige Komponenten angewiesen sind, löst dieser Wandler das Problem der Umwandlung von Eingangsspannungen auf eine präzise 5V-Ausgangsspannung, selbst unter variablen Lastbedingungen. Er eignet sich perfekt für eingebettete Systeme, IoT-Geräte, mobile Anwendungen und industrielle Steuerungen, wo Platz, Effizienz und Stabilität oberste Priorität haben.
Überlegene Leistung und Effizienz für Ihre Schaltungsdesigns
Der R1S-0505 hebt sich von herkömmlichen Spannungsreglern und einfacheren Wandlerlösungen durch seine herausragende Performance, Effizienz und Zuverlässigkeit ab. Während Standardlösungen oft Kompromisse bei der Effizienz oder der Spannungsstabilität eingehen, bietet der R1S-0505 eine optimierte Leistung, die speziell auf die Anforderungen moderner Schaltungsdesigns zugeschnitten ist. Seine Fähigkeit, eine konstante 5V-Ausgabe mit 200 mA Laststrom zu liefern, bei gleichzeitig geringer Eigenerwärmung und hoher Integrationsdichte durch das SMD-Gehäuse, macht ihn zur überlegenen Wahl für Anwendungen, bei denen jede Komponente zählt.
Umfassende technische Merkmale des R1S-0505
Der R1S-0505 DC/DC-Wandler aus der R1S-xx Serie ist ein hochintegriertes Modul, das für die präzise Wandlung von Gleichspannungen konzipiert wurde. Mit einer typischen Eingangsspannungsreichweite von 5V liefert er eine stabile und geregelte 5V-Ausgangsspannung mit einem maximalen kontinuierlichen Ausgangsstrom von 200 mA. Diese Spezifikationen sind entscheidend für Anwendungen, die eine zuverlässige Stromversorgung für empfindliche Komponenten wie Mikrocontroller, Sensoren oder Kommunikationsmodule benötigen.
Die Kerntechnologie des R1S-0505 basiert auf modernen Schaltreglerprinzipien, die eine hohe Energieeffizienz ermöglichen. Dies bedeutet, dass ein größerer Teil der zugeführten Energie in nützliche Ausgangsleistung umgewandelt wird, was zu geringerer Wärmeentwicklung und somit zu einer längeren Lebensdauer der Komponente und des Gesamtsystems führt. Das kompakte SMD-Gehäuse (Surface Mount Device) ermöglicht eine direkte Bestückung auf Leiterplatten und spart wertvollen Platz, was für das Design kompakter Geräte unerlässlich ist.
Die Single-Ausgangskonfiguration des R1S-0505 vereinfacht das Schaltungsdesign, da keine zusätzliche Synchronisation oder Filterung für mehrere Ausgänge erforderlich ist. Dies reduziert die Komplexität und die Anzahl der benötigten externen Komponenten, was sowohl Kosten als auch Entwicklungszeit spart.
Vorteile des R1S-0505 für Ihr Projekt
- Hohe Effizienz: Maximiert die Energieübertragung und minimiert Wärmeverluste, was zu einer verbesserten Systemleistung und längeren Batterielaufzeiten beiträgt.
- Stabile Ausgangsspannung: Bietet eine konstant geregelte 5V-Ausgabe, die für empfindliche elektronische Bauteile unerlässlich ist und Fehlfunktionen durch Spannungsschwankungen verhindert.
- Kompaktes SMD-Gehäuse: Ermöglicht eine platzsparende Integration auf Leiterplatten und ist ideal für dicht bestückte oder miniaturisierte Designs.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit verschiedenen 5V-Stromquellen, was die Kompatibilität mit einer Vielzahl von Systemen gewährleistet.
- Integrierte Schutzfunktionen: Bietet oft Schutzmechanismen gegen Überlastung und Kurzschluss (bitte spezifische Datenblatt prüfen), was die Robustheit und Zuverlässigkeit erhöht.
- Reduzierte externe Komponenten: Vereinfacht das Schaltungsdesign und verringert die Stückliste, was zu Kosteneinsparungen führt.
- Geringe Ripple-Spannung: Trägt zu einem sauberen Stromversorgungssignal bei, was für rauscharme analoge Schaltungen und präzise digitale Logik wichtig ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der R1S-0505 DC/DC-Wandler ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine Fähigkeit, eine zuverlässige 5V-Versorgung zu liefern, macht ihn zu einer idealen Wahl für:
- IoT-Geräte: Ob vernetzte Sensoren, Smart-Home-Module oder Wearables – der R1S-0505 gewährleistet eine stabile Stromversorgung bei geringem Energieverbrauch.
- Eingebettete Systeme: Mikrocontroller-basierte Steuerungen, industrielle Automatisierung und medizinische Geräte profitieren von der präzisen Spannungsregelung und Robustheit.
- Mobile Elektronik: Tragbare Messgeräte, tragbare Medizintechnik und mobile Kommunikationsgeräte nutzen die Effizienz und Kompaktheit des Wandlers.
- Audio- und Videogeräte: Für rauschfreie Signalverarbeitung und stabile Betriebsbedingungen in Hi-Fi-Systemen oder portablen Mediaplayern.
- Netzwerktechnik: Kleine Router, Switches oder Netzwerkadapter, die eine dedizierte 5V-Schiene benötigen.
- Prototyping und Entwicklung: Ein unverzichtbares Bauteil für Elektronikentwickler, die Prototypen mit präzisen und zuverlässigen Stromversorgungen erstellen.
Die SMD-Bauform ermöglicht eine automatische Bestückung, was ihn besonders für die Serienfertigung attraktiv macht und die Kosten pro Einheit senkt. Die geringe thermische Anforderung reduziert zudem die Notwendigkeit von aufwendigen Kühlkörpern, was weitere Designflexibilität bietet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell-Nummer | R1S-0505 |
| DC/DC-Wandler-Serie | R1S-xx |
| Eingangsspannung (typisch) | 5 V DC |
| Ausgangsspannung | 5 V DC (Single Output) |
| Maximaler Ausgangsstrom | 200 mA |
| Gehäuse-Technologie | SMD (Surface Mount Device) |
| Effizienz (typisch) | Hervorragend, optimiert für minimale Verluste (typische Werte über 80% je nach Last) |
| Schutzfunktionen | Typischerweise integrierte Schutzmechanismen wie Kurzschluss- und Überlastschutz für erhöhte Sicherheit und Zuverlässigkeit (bitte spezifisches Datenblatt konsultieren für exakte Details) |
| Betriebstemperaturbereich | Erweiterter Temperaturbereich für industrielle Anwendungen (genaue Werte sind dem spezifischen Datenblatt zu entnehmen, oft -40°C bis +85°C oder höher) |
| Isolationsspannung | Keine galvanische Trennung im Standarddesign; für isolierte Anwendungen sind spezifische Modelle erforderlich. Dies ermöglicht eine höhere Leistungsdichte. |
FAQ – Häufig gestellte Fragen zu R1S-0505 – DC/DC-Wandler R1S-xx, 5 Vin, Single, 5 Vout, 200 mA, SMD
Was ist der Hauptvorteil des R1S-0505 im Vergleich zu linearen Spannungsreglern?
Der R1S-0505 bietet eine signifikant höhere Effizienz. Während lineare Regler überschüssige Eingangsspannung in Wärme umwandeln und somit ineffizient sind, nutzt der R1S-0505 einen Schaltmechanismus, der Energieverluste minimiert. Dies führt zu geringerer Wärmeentwicklung, längerer Batterielaufzeit und potenziell kleineren Kühlkörpern.
Kann der R1S-0505 auch mit einer Eingangsspannung unter 5V betrieben werden?
Die genaue Eingangsspannungsreichweite hängt vom spezifischen Datenblatt der R1S-xx Serie ab. Typischerweise sind diese Wandler für einen bestimmten Bereich um die Nennspannung ausgelegt. Eine Unterschreitung der minimalen Eingangsspannung kann zu einem Ausfall der Regelung führen. Es ist ratsam, das offizielle Datenblatt für präzise Grenzen zu konsultieren.
Ist der R1S-0505 für Anwendungen mit hoher Lärmempfindlichkeit geeignet?
Der R1S-0505 ist ein Schaltregler und erzeugt inhärent Schaltgeräusche. Für extrem rauscharme Anwendungen, wie z.B. hochpräzise analoge Schaltungen, kann es notwendig sein, zusätzliche Filterstufen (z.B. LC-Filter) nach dem Wandlerausgang zu implementieren, um die Ripple-Spannung weiter zu reduzieren. Dennoch sind die modernen Designs dieser Serie auf eine Minimierung der Auswirkungen ausgelegt.
Benötige ich zusätzliche externe Komponenten wie Kondensatoren für den Betrieb des R1S-0505?
Ja, in der Regel sind externe Eingangs- und Ausgangskondensatoren erforderlich, um die Stabilität des Wandlers zu gewährleisten, die Einschaltcharakteristik zu verbessern und die Ripple-Spannung zu minimieren. Die genauen Werte und Typen dieser Komponenten sind im Datenblatt des R1S-0505 spezifiziert und für eine optimale Leistung unerlässlich.
Was bedeutet SMD bei diesem DC/DC-Wandler?
SMD steht für Surface Mount Device. Dies bedeutet, dass der Wandler direkt auf die Oberfläche einer Leiterplatte gelötet wird, anstatt durch Löcher gesteckt zu werden (wie bei Through-Hole-Bauteilen). SMD-Komponenten ermöglichen eine höhere Packungsdichte, vereinfachen die automatische Bestückung und sind ideal für kompakte elektronische Geräte.
Bietet der R1S-0505 eine galvanische Trennung zwischen Ein- und Ausgang?
Der R1S-0505 ist in seiner Standardkonfiguration in der Regel kein isolierter DC/DC-Wandler. Das bedeutet, dass die Eingangs- und Ausgangsmasse elektrisch verbunden sind. Für Anwendungen, die eine galvanische Trennung erfordern, um elektrische Gefahren zu vermeiden oder Erdschleifen zu unterbinden, sind spezielle isolierte Wandler aus anderen Serien oder Herstellern zu wählen.
Wie hoch ist die maximale Ausgangsleistung des R1S-0505?
Die maximale Ausgangsleistung des R1S-0505 ist das Produkt aus Ausgangsspannung und maximalem Ausgangsstrom. Bei 5V Ausgangsspannung und 200 mA maximalem Strom beträgt die maximale Ausgangsleistung 1 Watt (5V 0.2A = 1W). Dies ist die Dauerleistung, die der Wandler unter optimalen Bedingungen liefern kann.
