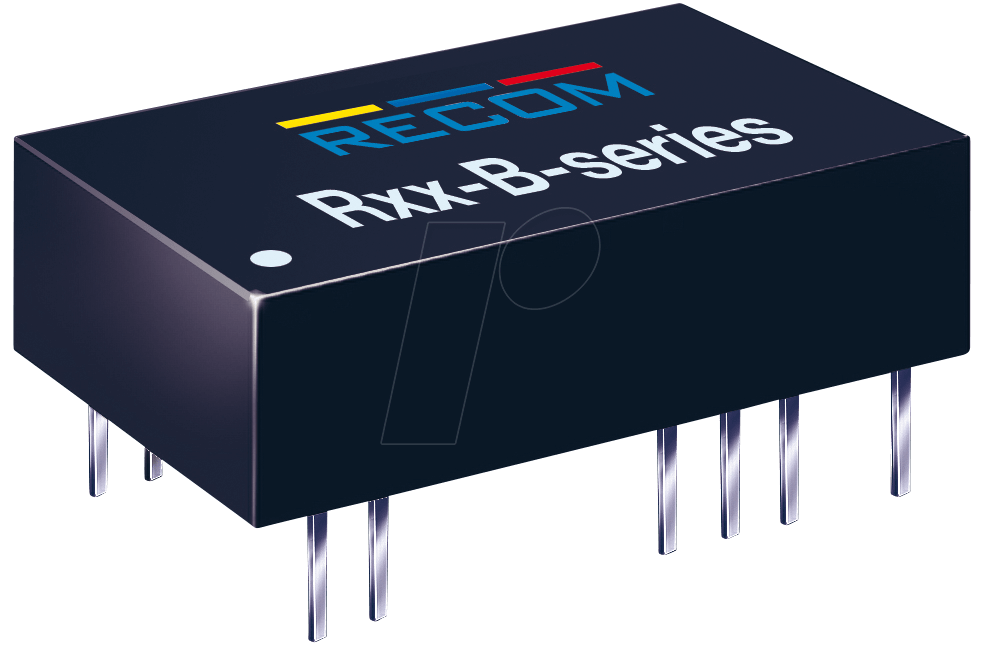

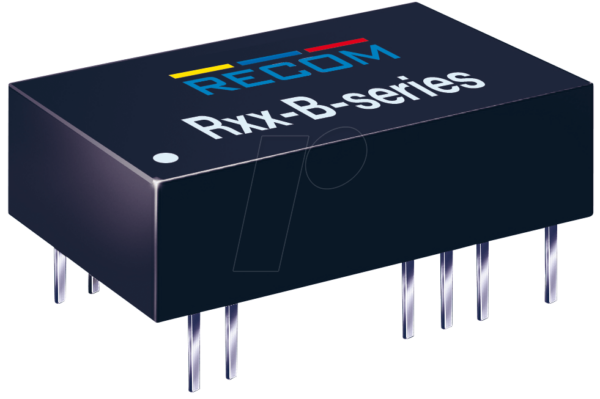

Effiziente Spannungswandlung für anspruchsvolle Anwendungen: Der DC/DC-Wandler R05-100B
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Anpassung niedriger Eingangsspannungen auf höhere, stabile Ausgangsspannungen in Ihren elektronischen Systemen? Der R05-100B DC/DC-Wandler aus der Rxx-B Serie ist speziell dafür konzipiert, eine effiziente und stabile Energieversorgung für eine Vielzahl von Applikationen zu gewährleisten, bei denen eine präzise Spannungsumwandlung unerlässlich ist. Ideal für Ingenieure, Systemintegratoren und Hersteller, die Wert auf Leistung, Zuverlässigkeit und kompakte Bauform legen.
Überragende Leistung und Vielseitigkeit
Der R05-100B zeichnet sich durch seine Fähigkeit aus, Eingangsspannungen von 4.5 bis 6 Volt DC in eine stabile und isolierte Ausgangsspannung im Bereich von 41 bis 120 Volt DC umzuwandeln. Mit einer Ausgangsleistung von 5 Watt bietet dieser Wandler die notwendige Energie für viele anspruchsvolle Schaltungen, ohne Kompromisse bei der Effizienz oder der thermischen Performance einzugehen. Seine hohe Effizienz minimiert Energieverluste, was zu einer geringeren Wärmeentwicklung und somit zu einer längeren Lebensdauer der Komponente und des Gesamtsystems führt.
Konstruktion und Kerntechnologie
Die Rxx-B Serie, zu der auch der R05-100B gehört, steht für robuste Konstruktion und fortschrittliche Schaltnetzteiltechnologie. Diese Wandler nutzen eine optimierte Schaltungstopologie, um eine hohe Leistungsdichte und herausragende Regelungseigenschaften zu erzielen. Die Integration von hochwertigen Bauteilen und ein durchdachtes thermisches Management gewährleisten einen stabilen Betrieb auch unter widrigen Umgebungsbedingungen. Die DIP-24 Bauform ermöglicht eine einfache Integration in Standard-Leiterplattendesigns und erleichtert die Montage.
Vorteile des R05-100B im Überblick
- Hohe Effizienz: Minimiert Energieverluste und Wärmeentwicklung, was zu einer gesteigerten Gesamtsystemeffizienz und Zuverlässigkeit führt.
- Präzise Ausgangsspannung: Stabile und gut geregelte Ausgangsspannung über einen weiten Lastbereich, entscheidend für empfindliche elektronische Komponenten.
- Breiter Eingangsspannungsbereich: Flexibilität bei der Stromversorgung durch die Akzeptanz von 4.5 bis 6 Volt Eingangsspannung.
- Vielseitiger Ausgangsspannungsbereich: Einstellbar oder fest im Bereich von 41 bis 120 Volt DC, was eine breite Palette von Anwendungsfällen ermöglicht.
- Kompakte Bauform: Die DIP-24 Unterbringung spart wertvollen Platz auf der Leiterplatte und erleichtert das Platinenlayout.
- Thermische Stabilität: Robustes Design und optimiertes Wärmemanagement für zuverlässigen Betrieb auch bei erhöhten Temperaturen.
- Elektrische Isolation: Bietet wichtige Isolationsbarrieren zum Schutz von Komponenten und Benutzern.
- Zuverlässigkeit: Entwickelt für Langlebigkeit und unterbrechungsfreien Betrieb in industriellen und kommerziellen Umgebungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | R05-100B |
| Serie | Rxx-B |
| Eingangsspannungsbereich (Vin) | 4.5 – 6 V DC |
| Ausgangsspannungsbereich (Vout) | 41 – 120 V DC (Single Output) |
| Ausgangsleistung (Pout) | 5 W |
| Gehäusebauform | DIP-24 |
| Regelungsgenauigkeit | Typische Werte von ±0.5% für Line-Regulation und ±1% für Load-Regulation (abhängig von der genauen Konfiguration und dem Ausgangsspannungs-Setpunkt). Diese Präzision ist für Anwendungen, die eine stabile Stromversorgung für empfindliche Schaltungen wie Sensoren oder präzise Messsysteme erfordern, von entscheidender Bedeutung. |
| Wirkungsgrad | Die Serie Rxx-B ist bekannt für ihren hohen Wirkungsgrad, der typischerweise im Bereich von über 85% liegt, abhängig von der spezifischen Eingangs- und Ausgangsspannungskombination. Dies reduziert nicht nur den Energieverbrauch, sondern minimiert auch die Wärmeentwicklung, was die Notwendigkeit für aufwendige Kühlmaßnahmen reduziert und die Zuverlässigkeit erhöht. |
| Isolation | Bietet eine galvanische Isolation zwischen Eingang und Ausgang, üblicherweise mit einer Durchschlagsfestigkeit von 1500 V DC oder mehr, um Sicherheit und Systemintegrität zu gewährleisten. |
| Schutzfunktionen | Integrierte Schutzmechanismen wie Überlastschutz und Kurzschlussschutz sind Standard, um die Langlebigkeit des Wandlers und der angeschlossenen Geräte zu sichern. |
| Betriebstemperaturbereich | Der Wandler ist für einen robusten Betrieb in einem breiten Temperaturbereich ausgelegt, typischerweise von -40°C bis +85°C, um Zuverlässigkeit in verschiedenen Umgebungsbedingungen sicherzustellen. |
Anwendungsgebiete
Der R05-100B DC/DC-Wandler ist eine exzellente Wahl für eine Vielzahl von professionellen Anwendungen, darunter:
- Industrielle Automatisierung: Stromversorgung für Sensoren, Steuerungen und Aktoren in rauen Umgebungen.
- Medizintechnik: Zuverlässige und isolierte Stromversorgung für medizinische Geräte und Diagnoseausrüstungen, wo höchste Sicherheitsstandards gelten.
- Telekommunikation: Stabile Spannung für Netzwerkkomponenten und Überwachungssysteme.
- Embedded Systems: Stromversorgung von Mikrocontrollern, Displays und Peripheriegeräten in kompakten und energieeffizienten Systemen.
- Mess- und Prüftechnik: Bereitstellung von präzisen und stabilen Spannungen für präzise Messinstrumente.
- Beleuchtungstechnik: Speziell in LED-Treibern oder anderen spezialisierten Beleuchtungsanwendungen, die höhere Gleichspannungen erfordern.
FAQ – Häufig gestellte Fragen zu R05-100B – DC/DC-Wandler Rxx-B, 4.5-6 Vin, Single, 41-120 Vout, 5 W, DIP-24
Was sind die Hauptvorteile der Rxx-B Serie im Vergleich zu anderen DC/DC-Wandlern?
Die Rxx-B Serie bietet eine herausragende Kombination aus hoher Effizienz, präziser Spannungsregelung und robuster Bauweise. Diese Wandler sind darauf ausgelegt, eine konsistente Leistung über einen weiten Temperaturbereich zu liefern und verfügen über wichtige Schutzfunktionen, die sie für anspruchsvolle industrielle und kommerzielle Anwendungen besonders geeignet machen. Die DIP-24 Bauform erleichtert zudem die Integration.
Kann der R05-100B an eine Batterie mit schwankender Spannung angeschlossen werden?
Ja, der R05-100B ist mit einem Eingangsspannungsbereich von 4.5 bis 6 Volt DC konzipiert, was eine gewisse Toleranz gegenüber Schwankungen ermöglicht. Für optimale Leistung und Langlebigkeit sollte die Eingangsspannung jedoch möglichst stabil innerhalb dieses Bereichs gehalten werden, um die Regelungsreserven des Wandlers nicht zu überstrapazieren.
Ist die Ausgangsspannung des R05-100B einstellbar oder fix?
Die Spezifikation „Single, 41-120 Vout“ deutet darauf hin, dass es sich um einen Wandler mit einer einzelnen Ausgangsspannung handelt. Ob diese fest auf einen bestimmten Wert innerhalb des Bereichs eingestellt ist oder über externe Komponenten (wie Potentiometer oder Widerstände) eingestellt werden kann, ist vom spezifischen Modell und der genauen Produktvariante abhängig. In vielen Fällen kann eine Einstellung durch externe Beschaltung vorgenommen werden, was eine hohe Flexibilität bietet.
Welche Art von Schutz bietet der R05-100B?
Wie die meisten hochwertigen DC/DC-Wandler der Rxx-B Serie ist auch der R05-100B mit grundlegenden Schutzfunktionen ausgestattet. Dazu gehören typischerweise ein Überlastschutz (OLP), der den Wandler vor Schäden durch zu hohe Lastströme schützt, sowie ein Kurzschlussschutz, der den Ausgang bei einem Kurzschluss abschaltet. Diese Schutzmechanismen tragen maßgeblich zur Zuverlässigkeit und Langlebigkeit des Geräts und der angeschlossenen Systeme bei.
Wie wichtig ist die galvanische Trennung bei diesem DC/DC-Wandler?
Die galvanische Trennung ist ein kritischer Sicherheitsaspekt, der den Eingangskreis vom Ausgangskreis elektrisch voneinander isoliert. Dies ist unerlässlich, um Benutzer vor gefährlichen Spannungen zu schützen und um zu verhindern, dass unerwünschte Stromschleifen im System entstehen, die zu Störungen oder Schäden führen könnten. Für Anwendungen in der Medizintechnik, der Industrieautomation oder überall dort, wo Sicherheit oberste Priorität hat, ist diese Isolation von fundamentaler Bedeutung.
Welche Art von Anwendungen profitiert am meisten von der hohen Ausgangsspannung?
Anwendungen, die eine höhere Gleichspannung benötigen, wie beispielsweise bestimmte Arten von LED-Treibern, elektromechanische Aktoren, Gasentladungslampen, oder spezielle Schaltungen in der Hochspannungstechnik, profitieren direkt von der hohen Ausgangsspannungsfähigkeit des R05-100B. Auch bei der Stromversorgung von Schaltungen, die über größere Distanzen mit geringen Strömen versorgt werden müssen, kann eine höhere Spannung vorteilhaft sein, um Spannungsabfälle zu minimieren.
Was bedeutet die DIP-24 Bauform für meine Schaltung?
Die DIP-24 (Dual In-line Package) Bauform ist eine gängige Sockel- oder Durchsteckmontage-Technologie für integrierte Schaltungen und Module. Sie ermöglicht eine einfache Montage auf Standard-Leiterplatten mittels durchkontaktierten Löchern. Dies vereinfacht den Design- und Produktionsprozess erheblich, da keine speziellen Oberflächenmontagetechniken erforderlich sind, und bietet oft eine mechanisch stabile Verbindung.
