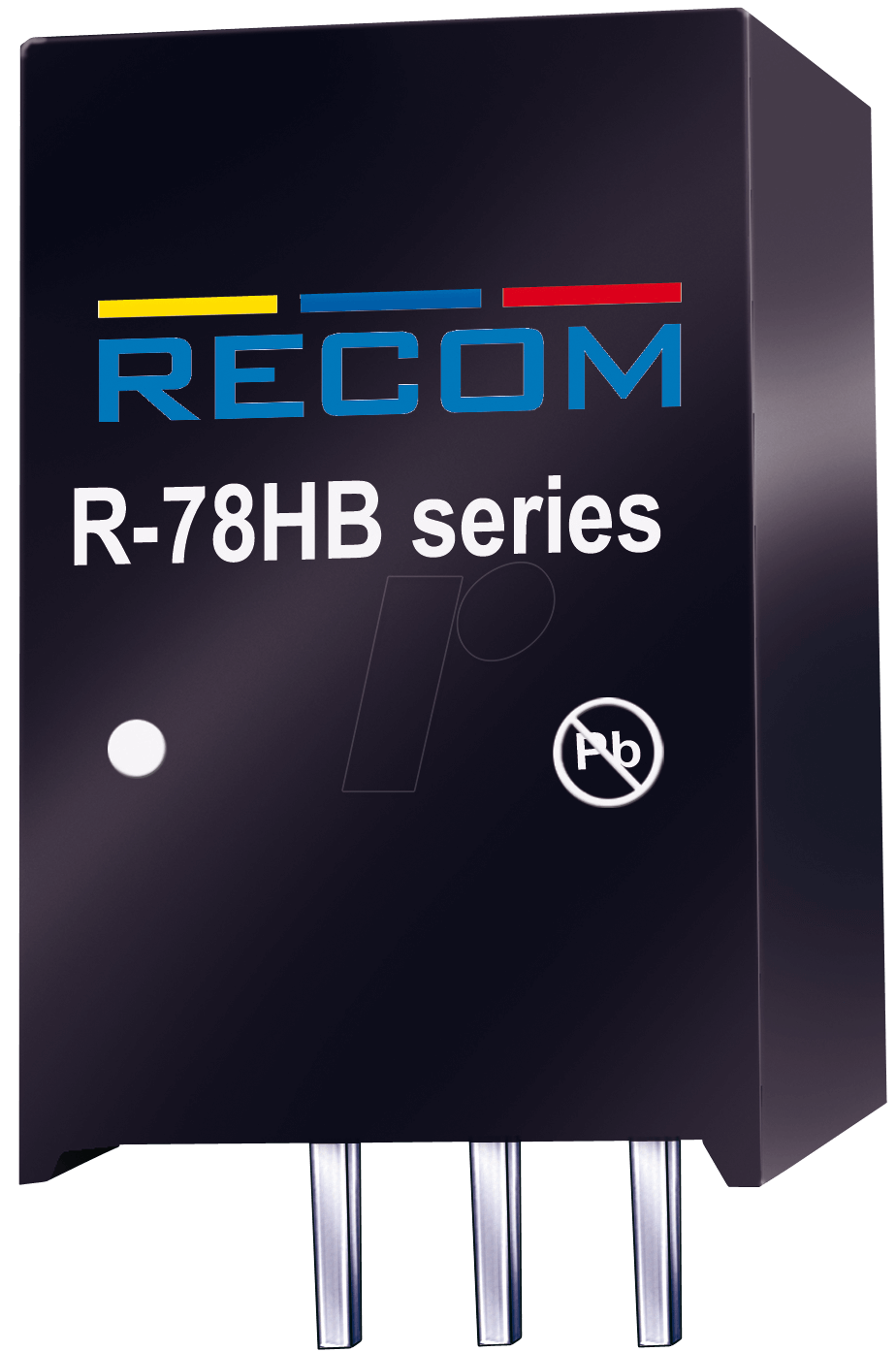

R-78HB90-05 DC/DC-Wandler: Stabile Stromversorgung für anspruchsvolle Anwendungen
Der R-78HB90-05 DC/DC-Wandler aus der R78HB-Serie ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und stabile 9-Volt-Gleichspannung aus einer variablen Eingangsspannung von 14 bis 72 Volt benötigen. Ob in industriellen Steuerungen, mobilen Systemen oder im Prototypenbau, dieses Bauteil liefert konstant 500 mA Ausgangsstrom und schützt empfindliche Elektronik vor Spannungsschwankungen.
Leistungsstarke Technologie für maximale Effizienz und Zuverlässigkeit
Der R-78HB90-05 ist nicht nur ein weiterer DC/DC-Wandler. Er repräsentiert die nächste Generation der Spannungsregelung, optimiert für Effizienz und Robustheit. Im Vergleich zu herkömmlichen linearen Spannungsreglern, die bei höheren Eingangsspannungen erheblich Wärme produzieren und die Energie verschwenden, nutzt der R-78HB90-05 eine effiziente Schaltreglertechnologie. Dies führt zu einer deutlich geringeren Wärmeentwicklung, was wiederum die Lebensdauer des Bauteils erhöht und den Bedarf an aufwendigen Kühlkörpern reduziert. Seine breite Eingangsspannungsspanne von 14 bis 72 Volt macht ihn äußerst flexibel einsetzbar, da er verschiedenste Stromquellen wie Autobatterien, Akkusysteme oder auch schwankende Netzteilspannungen problemlos verarbeiten kann. Die präzise geregelte Ausgangsspannung von 9 Volt und die hohe Ausgangsstromfähigkeit von 500 mA gewährleisten, dass auch leistungshungrige Verbraucher stabil versorgt werden. Die SIP-3 Bauform ermöglicht eine einfache Integration in bestehende Schaltungen und Leiterplattenlayouts.
Die überzeugenden Vorteile des R-78HB90-05 im Überblick
- Breite Eingangsspannungsbandbreite: Ermöglicht den Einsatz mit einer Vielzahl von Stromquellen, von 14 V bis zu 72 V DC.
- Effiziente Schaltreglertechnologie: Minimiert Energieverluste und Wärmeentwicklung, was zu einer längeren Lebensdauer und geringeren Systemkosten führt.
- Präzise Ausgangsspannung: Stabile 9 V Ausgangsstromversorgung, essentiell für die Funktionalität empfindlicher Elektronik.
- Ausreichende Stromkapazität: Bietet bis zu 500 mA Ausgangsstrom für diverse Anwendungen.
- Kompakte SIP-3 Bauform: Vereinfacht die Montage und Integration in Platinenlayouts.
- Hohe Zuverlässigkeit: Konzipiert für den anspruchsvollen Einsatz unter variablen Bedingungen.
- Integrierter Schutz: Schutz vor Überlast und Kurzschluss für erhöhte Systemstabilität.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Produkttyp | DC/DC-Wandler, Schaltregler |
| Modellserie | R78HB |
| Eingangsspannungsbereich (Vin) | 14 V – 72 V DC |
| Ausgangsspannung (Vout) | 9 V DC (fest) |
| Maximaler Ausgangsstrom (Iout) | 500 mA |
| Bauform | SIP-3 (Single In-line Package, 3 Pins) |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz |
| Wirkungsgrad (typisch) | > 85% (abhängig von Eingangsspannung und Last) |
| Betriebstemperatur | -40°C bis +85°C |
| Isolierung | Nicht isoliert (non-isolated) |
| Anwendungsgebiete | Industrielle Automatisierung, Messtechnik, Telekommunikation, Bordelektronik, Prototypenentwicklung |
Anwendungsbereiche: Wo der R-78HB90-05 seine Stärken ausspielt
Die Vielseitigkeit des R-78HB90-05 DC/DC-Wandlers eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der industriellen Automatisierung spielt seine robuste Bauweise und die Fähigkeit, mit schwankenden Spannungen umzugehen, eine entscheidende Rolle für die Zuverlässigkeit von Steuerungs- und Überwachungssystemen. Sensoren, Aktoren und kleine SPS-Module können mit einer stabilen 9V-Versorgung versorgt werden, selbst wenn die Hauptstromquelle beispielsweise eine Fahrzeugbatterie mit Spannungsspitzen ist. Im Bereich der Messtechnik, wo präzise und rauschfreie Spannungen unerlässlich sind, bietet der R-78HB90-05 eine saubere Stromversorgung für empfindliche Messinstrumente. Telekommunikationsgeräte, insbesondere dezentrale Einheiten oder Mobilfunkrepeater, profitieren von der Energieeffizienz und der kompakten Bauform, die auch in begrenzten Räumen Platz findet. Die Bordelektronik von Fahrzeugen, LKWs oder auch speziellen Nutzfahrzeugen ist ein weiteres klassisches Einsatzgebiet, da hier oft eine breite Palette an Eingangsspannungen von der LiFePO4-Batterie bis zur klassischen Blei-Säure-Batterie vorkommt und die 9V-Versorgung für diverse Kleinmodule benötigt wird. Auch im dynamischen Feld des Prototypenbaus und der schnellen Entwicklung neuer Elektronikprodukte ist der R-78HB90-05 ein unverzichtbares Werkzeug. Er ermöglicht es Ingenieuren, schnell und unkompliziert eine stabile Hilfsspannung zu realisieren, ohne sich um komplexe Spannungsregelschaltungen kümmern zu müssen. Die nicht-isolierte Ausführung ist für Anwendungen optimiert, bei denen eine galvanische Trennung nicht zwingend erforderlich ist, was zu einer höheren Effizienz und geringeren Kosten führt.
Tiefergehende Betrachtung der Schaltreglertechnologie
Das Herzstück des R-78HB90-05 bildet die fortschrittliche Schaltreglertechnologie. Im Gegensatz zu linearen Spannungsreglern, die einen Teil der Eingangsspannung als Wärme ableiten, um die Ausgangsspannung zu stabilisieren, arbeitet ein Schaltregler mit schnellen Ein- und Ausschaltvorgängen. Dies ermöglicht eine wesentlich höhere Energieeffizienz, da Energie nicht permanent in Wärme umgewandelt wird. Der R-78HB90-05 nutzt eine Topologie, die speziell auf die Anforderungen einer breiten Eingangsspannungsspanne und einer stabilen Ausgangsspannung optimiert ist. Durch die schnelle Taktung und die integrierte Steuerelektronik wird die Energie bedarfsgerecht an den Ausgang weitergegeben. Dies führt zu einer signifikant geringeren Wärmeentwicklung, selbst bei hohen Differenzen zwischen Ein- und Ausgangsspannung. Beispielsweise, wenn 72V eingespeist werden und 9V benötigt werden, würde ein linearer Regler enorme Mengen an Wärme abgeben, während der R-78HB90-05 dies mit vergleichsweise geringer Erwärmung bewerkstelligt. Diese Effizienz ist entscheidend für batteriebetriebene Systeme, wo jedes Prozent Energieeinsparung die Betriebszeit verlängert.
Qualität und Robustheit für professionelle Anforderungen
Die Auswahl hochwertiger Bauteile und eine sorgfältige Fertigung garantieren die Langlebigkeit und Zuverlässigkeit des R-78HB90-05. Das SIP-3 Gehäuse ist robust und so konzipiert, dass es auch unter thermischer Belastung stabil bleibt und eine gute Wärmeableitung über die Pins ermöglicht. Die integrierten Schutzschaltungen gegen Überlast und Kurzschluss sind ein weiteres wichtiges Merkmal, das die Lebensdauer des Geräts und der angeschlossenen Verbraucher schützt. Diese Schutzmechanismen sind essentiell, um unerwartete Ausfälle zu vermeiden und die Systemintegrität zu gewährleisten. Die angegebene Betriebstemperaturspanne von -40°C bis +85°C unterstreicht die Eignung für anspruchsvolle Umgebungsbedingungen, wie sie in industriellen Umgebungen oder in Fahrzeugen häufig vorkommen.
FAQ – Häufig gestellte Fragen zu R-78HB90-05 – DC/DC-Wandler R78HB, 14-72 Vin, Single, 9 Vout, 500 mA, SIP-3
Was ist der Hauptvorteil der Verwendung eines Schaltreglers wie dem R-78HB90-05 gegenüber einem linearen Spannungsregler?
Der Hauptvorteil liegt in der deutlich höheren Energieeffizienz. Schaltregler wie der R-78HB90-05 wandeln Energie mit geringen Verlusten in Wärme um, während lineare Regler einen erheblichen Teil der Energie als Wärme ableiten, was zu höheren Stromkosten und der Notwendigkeit von Kühlkörpern führt.
Kann der R-78HB90-05 mit einer Eingangsspannung von 12V betrieben werden?
Ja, der R-78HB90-05 ist für einen Eingangsspannungsbereich von 14V bis 72V ausgelegt. Eine Eingangsspannung von 12V liegt unterhalb dieses Bereichs und kann daher nicht stabil betrieben werden. Für solche Anwendungen empfehlen wir alternative Modelle aus unserer Serie.
Welche Art von Lasten kann ich mit dem R-78HB90-05 versorgen?
Der Wandler kann Lasten mit einem Strombedarf von bis zu 500 mA versorgen, die eine stabile 9V-Versorgung benötigen. Dies umfasst typischerweise Sensoren, Mikrocontroller, kleine Displays, Kommunikationsmodule und ähnliche elektronische Komponenten.
Bietet der R-78HB90-05 eine galvanische Trennung zwischen Eingang und Ausgang?
Nein, der R-78HB90-05 ist ein nicht-isolierter DC/DC-Wandler. Das bedeutet, dass die Masse des Eingangs und des Ausgangs miteinander verbunden sind. Für Anwendungen, die eine galvanische Trennung erfordern, sind isolierte DC/DC-Wandler notwendig.
Wie wirkt sich die Eingangsstromschwankung auf die Ausgangsspannung aus?
Der R-78HB90-05 ist darauf ausgelegt, eine sehr stabile 9V-Ausgangsspannung zu liefern, auch wenn die Eingangsspannung innerhalb des angegebenen Bereichs von 14V bis 72V schwankt. Die Schaltreglertechnologie kompensiert diese Schwankungen effizient.
Ist der R-78HB90-05 gegen Überspannung geschützt?
Der Wandler verfügt über einen integrierten Überlastschutz und Kurzschlussschutz, der die Komponente und die angeschlossene Schaltung vor Schäden bei unerwarteten elektrischen Ereignissen schützt. Ein direkter Überspannungsschutz über die angegebene maximale Eingangsspannung hinaus ist jedoch nicht garantiert.
Welche Art von Kühlung wird für den R-78HB90-05 empfohlen?
Aufgrund der hohen Effizienz der Schaltreglertechnologie ist in den meisten Anwendungsfällen keine zusätzliche Kühlung erforderlich, solange die maximalen Spezifikationen (Eingangsspannung, Ausgangsstrom) eingehalten werden und die Umgebungstemperatur im zulässigen Bereich liegt. Bei maximaler Last und ungünstigen Umgebungsbedingungen kann eine gewisse Wärmeableitung über die Lötflächen der Pins erfolgen.
