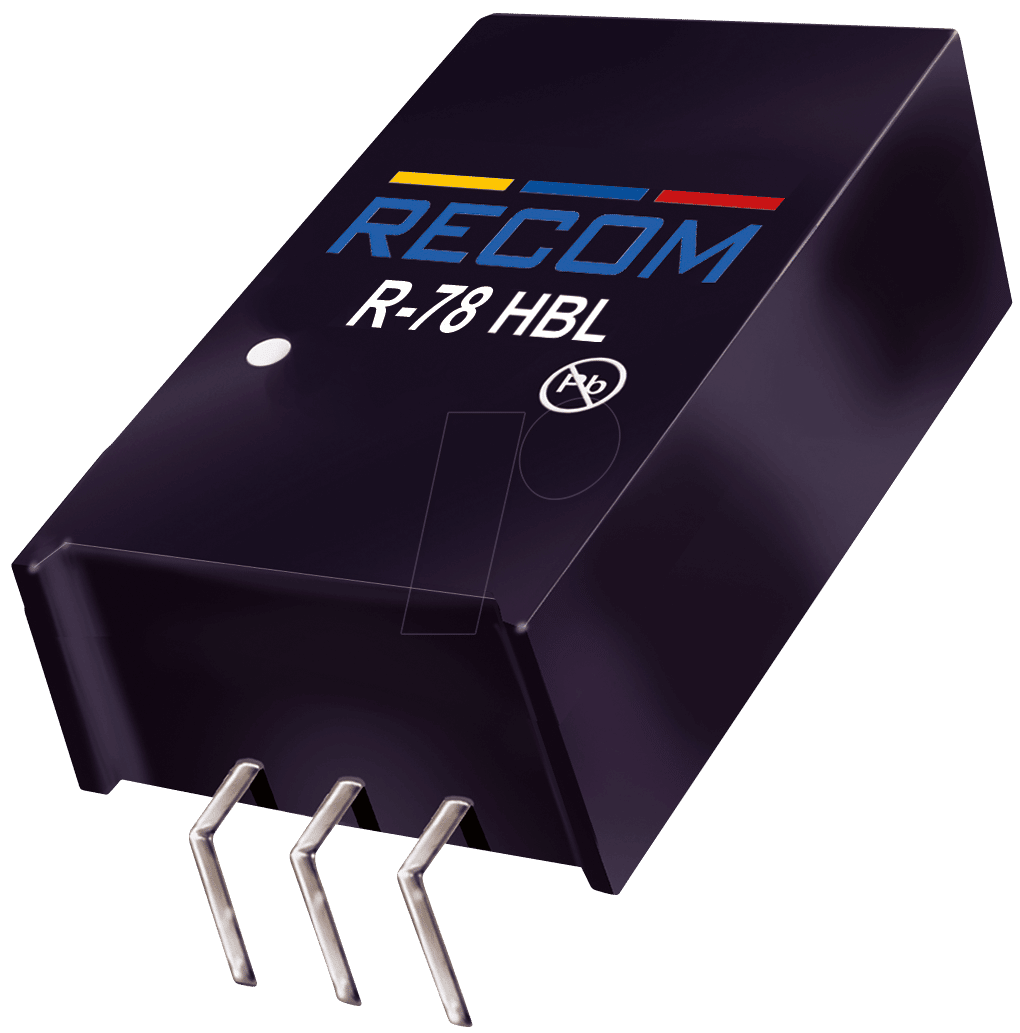

Präzise Spannungsregelung für anspruchsvolle Systeme: Der R-78HB50-05L DC/DC-Wandler
Sind Sie auf der Suche nach einer zuverlässigen und effizienten Lösung zur Spannungsanpassung in Ihren elektronischen Projekten oder industriellen Anwendungen? Der R-78HB50-05L DC/DC-Wandler der R78HB-Serie ist die ideale Wahl für Entwickler und Techniker, die eine stabile 5V Ausgangsspannung aus einem breiten Eingangsspannungsbereich von 9V bis 72V benötigen. Dieses Präzisionsmodul löst das Problem der Kompatibilität zwischen unterschiedlichen Stromquellen und empfindlichen Verbrauchern, indem es eine konsistente und saubere Energieversorgung gewährleistet.
Unübertroffene Flexibilität und Effizienz: Die Vorteile des R-78HB50-05L
Der R-78HB50-05L DC/DC-Wandler zeichnet sich durch seine außergewöhnliche Vielseitigkeit und hohe Leistungsdichte aus, was ihn zu einer überlegenen Alternative zu herkömmlichen Linearreglern oder weniger robusten Schaltreglern macht. Seine herausragenden Merkmale ermöglichen eine zuverlässige Stromversorgung selbst unter anspruchsvollen Bedingungen und in einer Vielzahl von Szenarien.
- Breiter Eingangsspannungsbereich: Mit einem zulässigen Eingangsbereich von 9V bis 72V bietet der R-78HB50-05L eine bemerkenswerte Flexibilität bei der Auswahl Ihrer Stromquelle. Dies reduziert die Notwendigkeit spezifischer Vorregler und vereinfacht das Systemdesign erheblich, insbesondere in Anwendungen, bei denen die Eingangsspannung schwanken kann.
- Hohe Effizienz: Dank seiner fortschrittlichen Schaltreglertechnologie erzielt der R-78HB50-05L einen hohen Wirkungsgrad. Dies minimiert Energieverluste in Form von Wärme, was zu einer geringeren thermischen Belastung, einer längeren Lebensdauer der Komponente und geringeren Betriebskosten führt.
- Stabile 5V Ausgangsspannung: Der Wandler liefert eine präzise und stabile 5V Gleichspannung mit einem Ausgangsstrom von bis zu 500 mA. Dies ist entscheidend für den zuverlässigen Betrieb von Mikrocontrollern, Sensoren, Kommunikationsmodulen und vielen anderen empfindlichen elektronischen Bauteilen.
- Kompaktes SIP-3L Gehäuse: Das standardisierte SIP-3L (Single In-line Package) Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und Leiterplattenlayouts. Es ist platzsparend und erleichtert die Montage, sowohl in der Prototypenentwicklung als auch in der Serienfertigung.
- Integrierte Schutzfunktionen: Der R-78HB50-05L verfügt über integrierte Schutzmechanismen gegen Überstrom und Übertemperatur, die Ihre angeschlossenen Geräte vor potenziellen Schäden schützen und die Zuverlässigkeit des Gesamtsystems erhöhen.
- Geringe Ripple- und Rauschanteile: Die fortschrittliche Schaltungstopologie minimiert unerwünschte Spannungsspitzen und Rauschen auf der Ausgangsspannung. Dies ist kritisch für empfindliche Analogschaltungen und hochauflösende digitale Systeme, bei denen Signalintegrität von höchster Bedeutung ist.
- Robustheit und Zuverlässigkeit: Gefertigt aus hochwertigen Komponenten und unter strengen Qualitätskontrollen, ist der R-78HB50-05L für den dauerhaften Einsatz in industriellen Umgebungen konzipiert.
Technische Spezifikationen und Leistungsmerkmale
Der R-78HB50-05L DC/DC-Wandler ist ein nicht-isolierter Buck-Converter (Abwärtswandler), der für seine Leistungsfähigkeit und Zuverlässigkeit bekannt ist. Die folgende Tabelle fasst die wichtigsten technischen Daten zusammen und verdeutlicht seine Eignung für eine breite Palette von Applikationen.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | R-78HB50-05L |
| Serie | R78HB |
| Typ | DC/DC-Wandler (Nicht-isoliert, Buck-Converter) |
| Eingangsspannung (Vin) | 9V – 72V DC |
| Ausgangsspannung (Vout) | 5V DC (Festspannung) |
| Max. Ausgangsstrom | 500 mA |
| Ausgangskonfiguration | Single (Einzelkanal) |
| Gehäuseform | SIP-3L (Single In-line Package, 3 Pins) |
| Wirkungsgrad (typisch) | > 85% (abhängig von Vin und Last) |
| Schaltfrequenz | Standard-Schaltfrequenz für hohe Effizienz und geringes Rauschen |
| Betriebstemperatur | -40°C bis +85°C |
| Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Zulassungen und Standards | Entwickelt nach relevanten Industrienormen für Sicherheit und Zuverlässigkeit; erfüllt RoHS-Richtlinien. |
| Montage | Lötfähige Pins für PCB-Montage |
| Applikationsspektrum | Industrielle Automatisierung, Embedded-Systeme, IoT-Geräte, Telekommunikationsinfrastruktur, Mess- und Regeltechnik, Batteriemanagementsysteme. |
Anwendungsgebiete und Designüberlegungen
Der R-78HB50-05L DC/DC-Wandler ist aufgrund seiner robusten Spezifikationen und seiner breiten Anwendbarkeit eine herausragende Wahl für eine Vielzahl von Projekten. Seine Fähigkeit, aus einer weiten Palette von Eingangsspannungen eine stabile 5V Versorgung zu generieren, vereinfacht die Stromversorgung von Geräten, die an unterschiedliche Stromnetze oder Batteriesysteme angeschlossen werden müssen.
In industriellen Steuerungen ermöglicht der R-78HB50-05L die zuverlässige Stromversorgung von Sensoren und Aktoren, selbst wenn die Hauptstromquelle außerhalb des optimalen Bereichs liegt. Die kompakte Bauform und die einfache Montage im SIP-Gehäuse erleichtern die Integration in Schaltschränke und verteilte Steuerungseinheiten.
Für Embedded-Systeme und IoT-Anwendungen bietet der Wandler eine effiziente Lösung zur Stromversorgung von Mikrocontrollern, Kommunikationsmodulen und Sensoren. Die hohe Effizienz trägt dazu bei, den Energieverbrauch zu optimieren, was besonders bei batteriebetriebenen Geräten von Vorteil ist. Die geringen Ripple-Anteile der Ausgangsspannung sind entscheidend für die Signalintegrität, was für die präzise Datenerfassung und -verarbeitung unerlässlich ist.
Im Bereich der Telekommunikationsinfrastruktur kann der R-78HB50-05L zur Stromversorgung von Modulen und Geräten eingesetzt werden, die eine konstante 5V Versorgung benötigen. Die Robustheit gegenüber Schwankungen der Eingangsspannung, die in solchen Umgebungen häufig vorkommen, gewährleistet einen unterbrechungsfreien Betrieb.
Bei der Entwicklung von Mess- und Regeltechnik-Systemen ist die Reinheit der Versorgungsspannung von größter Bedeutung. Der R-78HB50-05L minimiert Rauschen und Spannungsspitzen, was zu präziseren Messergebnissen und einer stabileren Regelung führt.
Ein weiterer wichtiger Anwendungsbereich sind Batteriemanagementsysteme, wo der Wandler dazu beitragen kann, die Spannungspegel verschiedener Batteriezellen zu optimieren und eine stabile Versorgung für die Überwachungselektronik bereitzustellen.
FAQ – Häufig gestellte Fragen zu R-78HB50-05L – DC/DC-Wandler R78HB, 9-72 Vin, Single, 5 Vout, 500 mA, SIP-3L
Ist der R-78HB50-05L für den Einsatz in Umgebungstemperaturen außerhalb des Standardbereichs geeignet?
Der R-78HB50-05L ist für einen Betriebsbereich von -40°C bis +85°C spezifiziert. Dies macht ihn auch für anspruchsvolle industrielle Umgebungen oder Außeneinsätze geeignet, in denen Temperaturschwankungen zu erwarten sind.
Welche Schutzmechanismen sind im R-78HB50-05L integriert?
Der Wandler verfügt über integrierte Schutzfunktionen gegen Überstrom und Übertemperatur. Diese Schutzschaltungen verhindern Schäden an der Komponente und den angeschlossenen Geräten, indem sie die Stromversorgung im Falle einer Überlastung oder Überhitzung automatisch abschalten oder begrenzen.
Kann der R-78HB50-05L auch für höhere Ausgangsströme verwendet werden, wenn die Eingangsspannung niedriger ist?
Der maximale Ausgangsstrom für den R-78HB50-05L ist auf 500 mA begrenzt. Zwar kann sich der Wirkungsgrad je nach Eingangsspannung und Last leicht ändern, jedoch sollte die Auslegungsgrenze von 500 mA nicht überschritten werden, um eine zuverlässige Funktion und Langlebigkeit zu gewährleisten.
Ist der R-78HB50-05L ein isolierter DC/DC-Wandler?
Nein, der R-78HB50-05L ist ein nicht-isolierter DC/DC-Wandler. Dies bedeutet, dass es keine galvanische Trennung zwischen der Eingangs- und der Ausgangsseite gibt. Dies ist bei vielen Anwendungen, bei denen die Eingangs- und Ausgangsmasse verbunden sind, eine akzeptable und kostengünstige Lösung.
Welche Art von Lasten können mit dem R-78HB50-05L betrieben werden?
Der Wandler eignet sich ideal für die Stromversorgung von Geräten, die eine stabile 5V Gleichspannung mit einem maximalen Strombedarf von bis zu 500 mA benötigen. Dazu gehören Mikrocontroller, Sensoren, digitale Logikschaltungen, Kommunikationsmodule und viele andere elektronische Komponenten in industriellen, automotiven und Embedded-Anwendungen.
Wie wird der R-78HB50-05L auf der Leiterplatte montiert?
Der R-78HB50-05L verfügt über 3 lötfähige Pins, die für die direkte Montage auf einer Leiterplatte (PCB) ausgelegt sind. Die SIP-3L Gehäuseform ermöglicht eine einfache Handhabung während des Lötprozesses.
Ist der R-78HB50-05L mit den RoHS-Richtlinien konform?
Ja, der R-78HB50-05L wurde unter Berücksichtigung der RoHS-Richtlinien (Restriction of Hazardous Substances) entwickelt und gefertigt, was ihn für den Einsatz in umweltbewussten und globalen Märkten geeignet macht.
