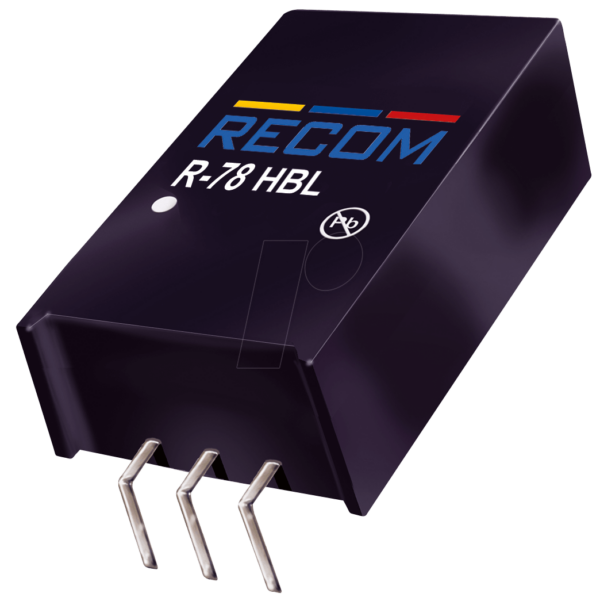

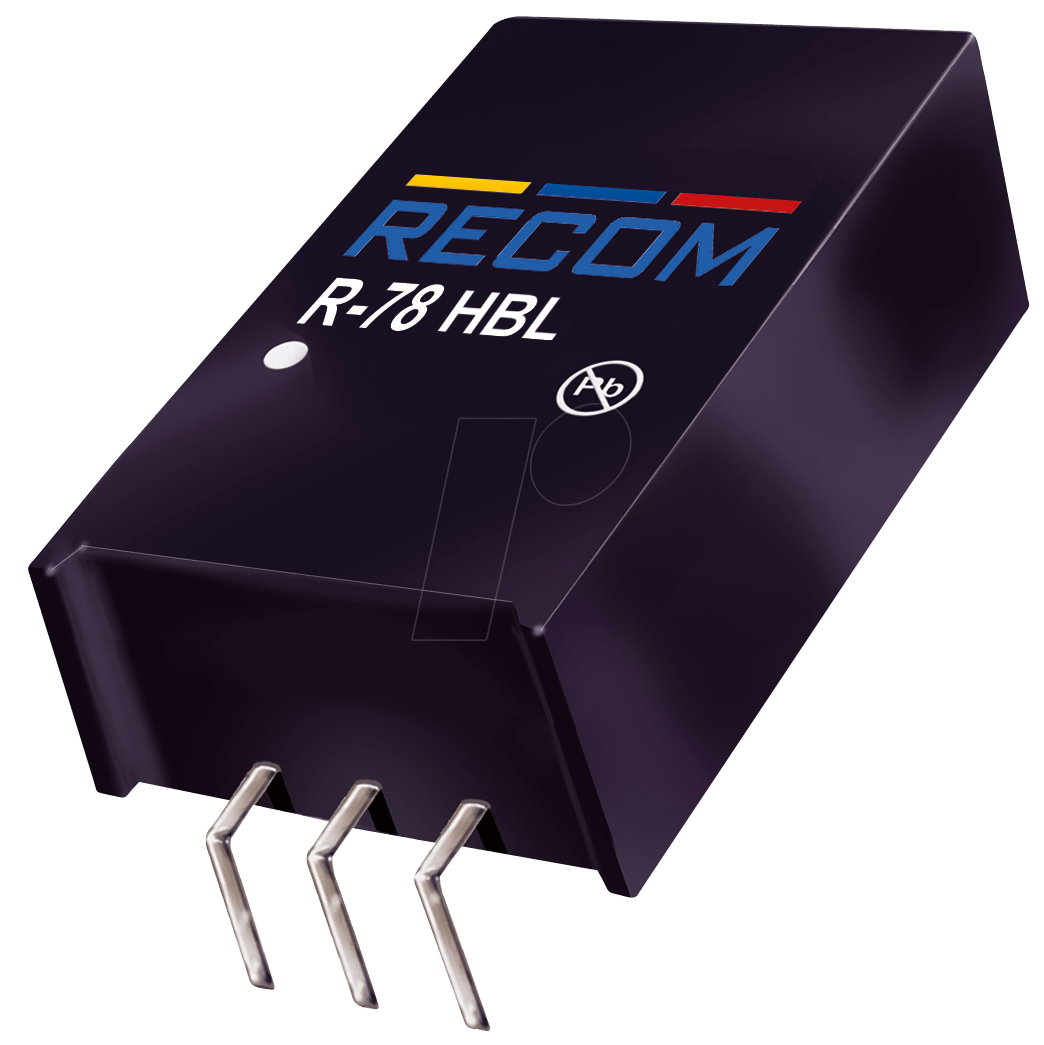

Maximale Effizienz und Zuverlässigkeit für Ihre Stromversorgung: Der R-78HB12-05L DC/DC-Wandler
Sie benötigen eine stabile und effiziente Lösung zur Spannungsregelung in anspruchsvollen Elektronikanwendungen? Der R-78HB12-05L DC/DC-Wandler aus der bewährten R78HB-Serie ist die ideale Wahl für Ingenieure und Entwickler, die präzise 12V Ausgangsspannung bei einer Eingangsspannungsbreite von 17 bis 72 Volt benötigen. Dieser Wandler löst das Problem von Spannungsschwankungen und Ineffizienzen, die in vielen industriellen und embedded Systemen auftreten können, und bietet eine zuverlässige Stromversorgung für empfindliche Komponenten.
Anwendungsgebiete und Überlegene Technologie
Der R-78HB12-05L DC/DC-Wandler ist speziell konzipiert, um den Anforderungen moderner Elektronik gerecht zu werden, bei denen eine hohe Effizienz, geringe Wärmeentwicklung und zuverlässiger Betrieb unerlässlich sind. Seine Robuste Bauweise und die fortschrittliche Schaltreglertechnologie machen ihn zur überlegenen Wahl gegenüber linearen Spannungsreglern oder minderwertigen Schaltreglern. Dies ist besonders relevant in Bereichen wie der industriellen Automatisierung, Telekommunikation, Medizintechnik und embedded Systemen, wo Ausfallzeiten und ungenaue Spannungen kostspielige Folgen haben können. Die breite Eingangsspannungsbandbreite von 17V bis 72V ermöglicht zudem eine flexible Integration in bestehende Stromversorgungssysteme, selbst bei schwankenden oder unkonventionellen Eingangsquellen.
Konstruktionsphilosophie und Leistung
Der R-78HB12-05L verkörpert eine durchdachte Konstruktionsphilosophie, die auf Langlebigkeit und Leistung abzielt. Im Gegensatz zu herkömmlichen Wandlern, die oft Kompromisse bei Effizienz oder thermischem Management eingehen, setzt die R78HB-Serie auf eine optimierte Schaltungstopologie. Dies resultiert in einer herausragenden Energieeffizienz, die nicht nur Betriebskosten senkt, sondern auch die thermische Belastung des Geräts minimiert und somit die Lebensdauer erhöht. Die Ausgangsleistung von 500 mA ist für eine Vielzahl von Anwendungen ausreichend und bietet eine stabile Stromversorgung für Mikrocontroller, Sensoren und andere Peripheriegeräte.
Herausragende Vorteile des R-78HB12-05L
- Hohe Effizienz: Deutlich geringere Energieverluste im Vergleich zu linearen Reglern, was zu niedrigeren Betriebskosten und weniger Wärmeentwicklung führt.
- Breite Eingangsspannung: Flexibel einsetzbar in Systemen mit unterschiedlichen Eingangsspannungsquellen von 17V bis 72V.
- Präzise Ausgangsspannung: Stabile und verlässliche 12V Ausgangsspannung, die für empfindliche Elektronikkomponenten entscheidend ist.
- Kompaktes SIP-3L Gehäuse: Platzsparende Bauform, die eine einfache Integration in bestehende Schaltungen und Gehäuse ermöglicht.
- Integrierte Schutzschaltungen: Robuste Auslegung mit Schutz vor Überlastung und Kurzschluss für erhöhte Zuverlässigkeit und Sicherheit.
- Geringe Ausgangswelligkeit: Minimierte Störspannungen auf der Ausgangsleitung sorgen für saubere Energieversorgung kritischer Komponenten.
- Hohe Zuverlässigkeit: Entwickelt für anspruchsvolle Umgebungen und Dauerbetrieb, was Ausfallzeiten reduziert.
Technische Spezifikationen und Qualitätsmerkmale
Der R-78HB12-05L DC/DC-Wandler zeichnet sich durch seine präzise Fertigung und die Verwendung hochwertiger Komponenten aus. Die Schaltfrequenz und die Regelungstechnik sind optimiert, um eine exzellente Performance über den gesamten Betriebsbereich zu gewährleisten. Die interne Bauteilqualität und die thermische Auslegung sind auf maximale Lebensdauer ausgelegt. Die Ausgangsstromstärke von 500 mA ist ein guter Kompromiss zwischen Leistungsfähigkeit und Energieeffizienz für viele gängige Anwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | DC/DC-Wandler (Schaltregler) |
| Modellserie | R78HB |
| Ausgangsspannung | 12 V (Single Output) |
| Max. Ausgangsstrom | 500 mA |
| Eingangsspannungsbereich | 17 V bis 72 V DC |
| Gehäuseform | SIP-3L (Single In-line Package) |
| Wirkungsgrad | Typisch über 85%, stark abhängig von Last und Eingangsspannung; optimiert für geringe Verluste. |
| Betriebstemperatur | Umfassender Betriebstemperaturbereich, spezifiziert für industrielle Anwendungen; Wärmeableitung durch Gehäuse und angrenzende Komponenten unterstützen. |
| Isolation | Keine galvanische Trennung zwischen Ein- und Ausgang (non-isolated). |
Tiefergehende technische Analyse
Die Kerntechnologie des R-78HB12-05L basiert auf einem hocheffizienten Flyback- oder Buck-Boost-Wandlerdesign, je nach exakter Implementierung innerhalb der Serie, das auf eine minimale Anzahl diskreter Komponenten setzt. Dies reduziert die Fehleranfälligkeit und vereinfacht das Layout auf der Zielplatine. Die Implementierung eines synchronen Gleichrichters, wo anwendbar, trägt zur weiteren Steigerung des Wirkungsgrades bei, insbesondere bei moderaten Lastströmen. Die Induktivitäten und Kondensatoren sind sorgfältig ausgewählt, um eine niedrige ESR (Equivalent Series Resistance) und eine hohe Lebensdauer zu gewährleisten, was sich direkt auf die Stabilität der Ausgangsspannung und die Geräuscharmut auswirkt.
Der SIP-3L Formfaktor ist ein klassisches Design für Leistungselektronik, das eine gute thermische Anbindung an die Leiterplatte ermöglicht. Durch die Montage auf einer geeigneten Kupferfläche können die Betriebs- und Umgebungstemperaturen effizient abgeführt werden. Dies ist ein entscheidender Faktor für die Langzeitstabilität und die Erfüllung der angegebenen Spezifikationen, insbesondere bei maximaler Auslastung des Ausgangsstroms. Die Ingenieure, die sich für diesen Wandler entscheiden, profitieren von einem bewährten und zuverlässigen Gehäusedesign, das sich seit Jahrzehnten in der Industrie bewährt hat.
Die Eingangsstrombegrenzung und der Übertemperaturschutz sind integrierte Sicherheitsmerkmale, die das Modul und die angeschlossenen Geräte vor Beschädigungen schützen. Diese Schutzfunktionen arbeiten autonom und erfordern keine zusätzlichen externen Komponenten, was die Designkomplexität reduziert und die Kosten senkt. Für Embedded-System-Entwickler, die mit begrenzten Ressourcen arbeiten, ist dies ein erheblicher Vorteil.
Anwendungsbeispiele und Synergien
Der R-78HB12-05L DC/DC-Wandler ist prädestiniert für den Einsatz in autonomen Sensorsystemen, bei denen eine robuste Stromversorgung aus einer variablen Quelle wie einer Batterie oder einem Solarpanel unerlässlich ist. In der Robotik kann er zur Versorgung von Steuerungsplatinen oder Aktoren eingesetzt werden, wo eine stabile Spannung trotz wechselnder Lastbedingungen gewährleistet sein muss. Auch in der industriellen Messtechnik, wo präzise Messwerte von einer stabilen Spannungsversorgung abhängen, spielt dieser Wandler seine Stärken aus. Die Kombination mit einer Eingangsspannungsquelle, die über den spezifizierten Bereich von 17-72V hinausgeht, erfordert eine vorgeschaltete Spannungsregelung oder -wandlung, um die Lebensdauer und Funktionalität des R-78HB12-05L nicht zu beeinträchtigen.
FAQ – Häufig gestellte Fragen zu R-78HB12-05L – DC/DC-Wandler R78HB, 17-72 Vin, Single, 12 Vout, 500 mA, SIP-3L
Ist der R-78HB12-05L galvanisch getrennt?
Nein, der R-78HB12-05L DC/DC-Wandler ist ein non-isolated (nicht isolierter) Wandler. Das bedeutet, dass es keine galvanische Trennung zwischen der Eingangs- und der Ausgangsseite gibt.
Welchen maximalen Eingangsstrom kann der R-78HB12-05L verarbeiten?
Der maximale Eingangsstrom hängt stark von der Eingangsspannung und der Ausgangslast ab. Aufgrund des Wirkungsgrads des Wandlers ist der Eingangsstrom bei geringerer Eingangsspannung und voller Ausgangslast am höchsten. Spezifische Werte hierfür sind detailliert in den technischen Datenblättern des Herstellers zu finden, um eine genaue Auslegung zu ermöglichen.
Kann der R-78HB12-05L auch für höhere Ausgangsströme als 500 mA verwendet werden?
Nein, der maximale kontinuierliche Ausgangsstrom ist auf 500 mA begrenzt. Eine Überschreitung dieser Grenze kann zu Überhitzung, Beschädigung des Wandlers oder zum Ansprechen von Schutzschaltungen führen und ist daher nicht zulässig.
Benötigt der R-78HB12-05L externe Komponenten zur Funktion?
Der R-78HB12-05L ist ein hochintegriertes Modul. Grundsätzlich ist er funktionsfähig, sobald er an eine geeignete Eingangsspannung angeschlossen wird. Für eine optimale Performance, insbesondere hinsichtlich geringer Ausgangswelligkeit und Stabilität bei transienten Laständerungen, können jedoch zusätzliche Eingangs- und Ausgangskondensatoren gemäß den Empfehlungen des Herstellers empfohlen werden.
Welche Schutzfunktionen sind im R-78HB12-05L integriert?
Der Wandler verfügt typischerweise über integrierte Schutzmechanismen wie Überlastschutz und Kurzschlussschutz. Diese Funktionen dienen dazu, sowohl den Wandler selbst als auch die angeschlossenen Geräte vor Schäden zu schützen. Im Falle einer Überlast oder eines Kurzschlusses wird der Ausgang deaktiviert oder der Strom stark begrenzt.
Ist der R-78HB12-05L für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Aufgrund der fehlenden expliziten Zertifizierung für explosionsgefährdete Bereiche (ATEX, IECEx etc.) ist eine pauschale Aussage nicht möglich. Für solche Anwendungen ist eine detaillierte Prüfung und gegebenenfalls eine separate Absicherung oder Auswahl eines entsprechend zertifizierten Geräts erforderlich.
Was bedeutet SIP-3L?
SIP steht für Single In-line Package und beschreibt eine Bauform, bei der alle Pins auf einer Seite des Gehäuses angeordnet sind. Die Ziffer ‚3‘ gibt die Anzahl der Pins an, und ‚L‘ kann auf eine spezifische Längenvariante oder Anordnung hinweisen. Dieses Format ist charakteristisch für viele Leistungskomponenten und ermöglicht eine einfache Montage auf Leiterplatten.
