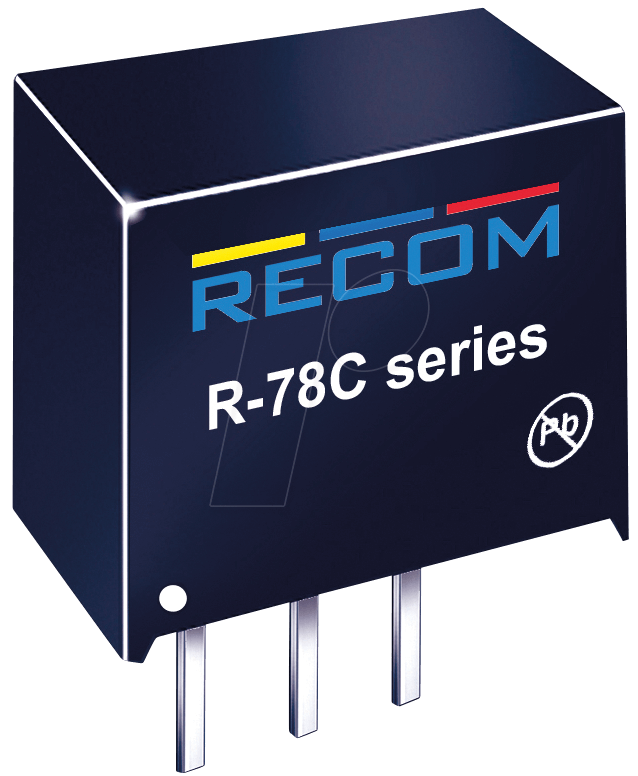

Effiziente Spannungsregelung für Ihre Elektronikprojekte: Der R-78C90-10 DC/DC-Wandler
Sie benötigen eine zuverlässige und stabile Stromversorgung für Ihre empfindlichen Elektronikkomponenten, die mit einer variablen Eingangsspannung arbeiten? Der R-78C90-10 DC/DC-Wandler aus der R78C-Serie ist die ideale Lösung, um eine konstante 9V-Ausgangsspannung bei einem Strom von bis zu 1000 mA aus einer Eingangsspannung von 12V bis 42V zu generieren. Er ist perfekt für Entwickler, Ingenieure und Hobbyisten, die präzise und ausfallsichere Stromversorgungen für Prototypen, industrielle Steuerungen, Embedded-Systeme und viele weitere anspruchsvolle Anwendungen benötigen.
Leistungsstarke Vorteile des R-78C90-10 DC/DC-Wandlers
Der R-78C90-10 DC/DC-Wandler zeichnet sich durch seine herausragende Effizienz und Zuverlässigkeit aus. Im Vergleich zu linearen Spannungsreglern, die oft einen erheblichen Teil der Energie in Wärme umwandeln, bietet dieser Schaltregler eine deutlich höhere Effizienz, was zu geringeren Betriebskosten und weniger Wärmeentwicklung führt. Dies ist besonders wichtig in Anwendungen, wo Platz und Kühlmöglichkeiten begrenzt sind.
- Hohe Effizienz: Reduziert Energieverluste und senkt Betriebstemperaturen, ideal für platzkritische Anwendungen.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit einer Vielzahl von Stromquellen, von 12V bis 42V.
- Stabile Ausgangsspannung: Liefert konstant 9V, unerlässlich für empfindliche Mikrocontroller und Sensoren.
- Integrierter Überlastschutz: Schützt Ihre Schaltung vor Beschädigungen durch zu hohe Ströme.
- Kompakte Bauform (SIP-3): Ermöglicht einfache Integration in bestehende oder neue Designs ohne signifikanten Platzbedarf.
- Geräuscharm: Geringe EMI/RFI-Emissionen, wichtig für sensible Mess- und Kommunikationssysteme.
- Hohe Zuverlässigkeit: Konstruiert für den langlebigen Einsatz unter anspruchsvollen Bedingungen.
Technologische Überlegenheit und Anwendungsbereiche
Die R78C-Serie von DC/DC-Wandlern setzt auf moderne Schaltreglertechnologie, um eine effiziente und präzise Spannungsregelung zu gewährleisten. Im Gegensatz zu herkömmlichen linearen Spannungsreglern, die überschüssige Spannung in Wärme umwandeln, nutzt der R-78C90-10 einen hochfrequenten Schaltmechanismus, um die Eingangsspannung auf die gewünschte Ausgangsspannung zu reduzieren. Dies resultiert in einer signifikant höheren Effizienz und ermöglicht einen breiteren Eingangsspannungsbereich, was ihn zu einer überlegenen Wahl für diverse Einsatzszenarien macht.
Die Fähigkeit, aus einer Eingangsspannung von bis zu 42V eine stabile 9V-Ausgangsspannung mit 1A Strom zu liefern, eröffnet zahlreiche Anwendungsmöglichkeiten. Im Bereich der industriellen Automatisierung kann der R-78C90-10 zur Spannungsversorgung von Sensoren, SPS-Modulen und Kommunikationsschnittstellen eingesetzt werden, wo eine flexible Stromquelle mit variablen Eingangsbedingungen erforderlich ist. In der Embedded-System-Entwicklung ermöglicht er die Stromversorgung von leistungsintensiven Prozessoren und Peripheriegeräten aus verschiedenen Energiequellen wie Akkus oder Fahrzeugbatterien. Auch in der Medizintechnik oder im Bereich der erneuerbaren Energien, wo oft unkonventionelle Spannungsquellen zum Einsatz kommen, bietet der R-78C90-10 eine robuste und effiziente Lösung.
Produktspezifikationen im Detail
Der R-78C90-10 ist nicht nur ein Leistungswunder, sondern auch ein Meisterwerk der Effizienz und Zuverlässigkeit. Seine kompakte Bauform im SIP-3 Gehäuse (Single In-line Package, 3 Pins) erleichtert die Integration auf Leiterplatten erheblich, selbst bei Projekten mit begrenztem Platzangebot. Die präzise gefertigten Kontakte gewährleisten eine sichere und stabile Verbindung. Die interne Schaltung ist auf maximale Effizienz und minimale Wärmeentwicklung ausgelegt, was sich positiv auf die Lebensdauer und die Gesamtperformance des Systems auswirkt.
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | R78C Serie |
| Modellnummer | R-78C90-10 |
| Typ | DC/DC-Wandler (Schaltregler) |
| Eingangsspannung (Vin) | 12 V bis 42 V DC |
| Ausgangsspannung (Vout) | 9 V DC (Single) |
| Ausgangsstrom (Iout) | Bis zu 1000 mA (1 A) |
| Gehäuseform | SIP-3 (Single In-line Package, 3 Pins) |
| Effizienz | Typischerweise > 85% (abhängig von Vin und Iout) |
| Schutzfunktionen | Integrierter Überlastschutz (OCP) und Kurzschlussschutz |
| Betriebstemperatur | -40°C bis +85°C |
| Isolationsspannung | Nicht isoliert (non-isolated) |
| Anwendungsfokus | Industrielle Steuerungen, Embedded-Systeme, Prototyping, IoT-Geräte, Mess- und Regeltechnik |
Optimale Integration und einfache Anwendung
Die Implementierung des R-78C90-10 DC/DC-Wandlers in Ihre Schaltung ist dank seiner standardisierten PIN-Belegung und des SIP-3 Gehäuses unkompliziert. Die drei Pins sind klar definiert für Eingang positiv, Eingang negativ (Masse) und Ausgang positiv. Die negative Ausgangsseite des Wandlers ist mit der negativen Eingangsseite verbunden, was typisch für nicht-isolierte Wandler ist. Bei der Verkabelung ist auf die korrekte Polung der Eingangsspannung zu achten, um eine Beschädigung des Moduls zu vermeiden. Die maximale Ausgangsstromkapazität von 1A stellt sicher, dass eine Vielzahl von Geräten stabil mit Strom versorgt werden kann. Achten Sie bei der Dimensionierung der Stromversorgung darauf, die Spitzenströme Ihrer angeschlossenen Geräte zu berücksichtigen.
FAQ – Häufig gestellte Fragen zu R-78C90-10 – DC/DC-Wandler R78C, 12-42 Vin, Single, 9 Vout, 1000 mA, SIP-3
Kann der R-78C90-10 mit einer Eingangsspannung von unter 12V oder über 42V betrieben werden?
Nein, der Betrieb außerhalb des spezifizierten Eingangsspannungsbereichs von 12V bis 42V wird nicht empfohlen und kann zu Beschädigungen des Bauteils führen. Die Effizienz und Stabilität der Ausgangsspannung sind für diesen Bereich optimiert.
Ist der R-78C90-10 ein isolierter oder nicht-isolierter DC/DC-Wandler?
Der R-78C90-10 ist ein nicht-isolierter DC/DC-Wandler. Das bedeutet, dass die Masse des Eingangs und des Ausgangs elektrisch verbunden sind.
Welche Schutzmechanismen sind in diesem Wandler integriert?
Der R-78C90-10 verfügt über einen integrierten Überlastschutz (Over Current Protection – OCP) und einen Kurzschlussschutz. Diese Funktionen schützen das Bauteil und die angeschlossene Last vor Schäden bei Stromspitzen.
Wie wird die Wärmeableitung bei diesem Wandler sichergestellt?
Durch seine hohe Effizienz entwickelt der R-78C90-10 nur eine geringe Menge an Abwärme. Für die meisten Anwendungen ist keine zusätzliche Kühlung erforderlich. Bei maximaler Last und hohen Umgebungstemperaturen kann es jedoch ratsam sein, eine ausreichende Luftzirkulation um das Bauteil zu gewährleisten oder es auf einer Leiterplatte mit guter Kupferfläche zu montieren, die als Kühlkörper fungiert.
Ist dieser DC/DC-Wandler für Anwendungen mit geringem Stromverbrauch geeignet?
Ja, der R-78C90-10 ist auch für Anwendungen mit geringem Stromverbrauch geeignet. Seine Effizienz ist über einen weiten Lastbereich optimiert. Bei sehr geringen Lasten kann der Wirkungsgrad im Vergleich zur maximalen Last etwas abnehmen, ist aber dennoch typischerweise sehr gut.
Welche Art von Geräten kann ich mit dem R-78C90-10 versorgen?
Sie können damit eine Vielzahl von Geräten versorgen, die eine stabile 9V-Spannung mit bis zu 1A Strom benötigen. Dazu gehören Mikrocontroller-Boards, Sensoren, kleine Motoren, Kommunikationsmodule, LED-Beleuchtung und viele andere Elektronikkomponenten in industriellen, kommerziellen und Hobby-Anwendungen.
Was bedeutet die SIP-3 Bauform und wie wird sie auf einer Platine montiert?
SIP-3 steht für Single In-line Package mit drei Pins. Dies ist eine gängige Bauform für elektronische Bauteile, die direkt auf eine Leiterplatte gesteckt und verlötet werden. Die drei Pins sind für den Anschluss der Eingangs- und Ausgangsleitungen vorgesehen.
