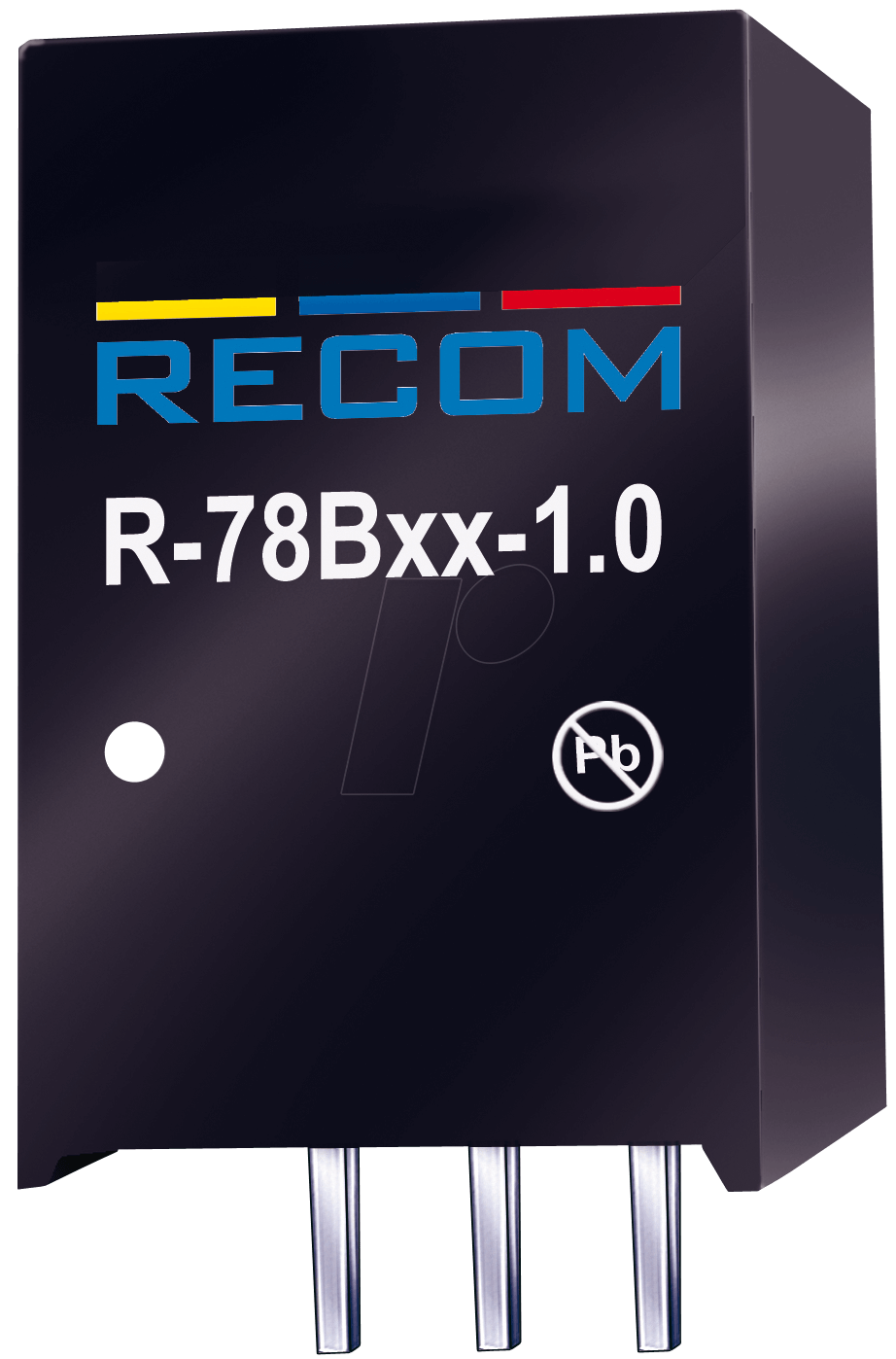

Effiziente Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der R-78B65-10 DC/DC-Wandler
Der R-78B65-10 DC/DC-Wandler ist die ideale Lösung zur präzisen und stabilen Versorgung elektronischer Schaltungen mit einer konstanten Ausgangsspannung von 6.5 V. Entwickelt für Ingenieure, Entwickler und Technikenthusiasten, die eine zuverlässige Energieumwandlung in einem kompakten Format benötigen, löst dieses Bauteil effektiv Probleme bei der Spannungsumwandlung und -stabilisierung, insbesondere dort, wo eine einzelne, feste Ausgangsspannung aus einem breiteren Eingangsspannungsbereich benötigt wird. Er ist prädestiniert für den Einsatz in industriellen Steuerungen, Kommunikationsgeräten und Embedded-Systemen.
Überlegene Leistung und Zuverlässigkeit: Warum der R-78B65-10 die Standardlösungen übertrifft
Im Gegensatz zu linearen Spannungsreglern, die einen Großteil der Eingangsenergie in Wärme umwandeln und somit ineffizient sind, arbeitet der R-78B65-10 DC/DC-Wandler nach dem Prinzip des Schaltens. Dies ermöglicht eine herausragende Effizienz, minimiert die Wärmeentwicklung und reduziert den Stromverbrauch erheblich. Die breite Eingangsspannungsreichweite von 9.0 bis 32 V Vin bietet Flexibilität bei der Auswahl der Stromquelle und schützt die nachgeschaltete Elektronik vor potenziellen Überspannungen. Die Single-Ausgangskonfiguration mit stabilen 6.5 V und einem Leistungspotenzial von 1 A ist optimal für eine Vielzahl von Anwendungen konzipiert, die eine zuverlässige und präzise Spannungsversorgung erfordern, ohne die Komplexität von Multi-Output-Wandlern. Seine robuste Bauweise im SIP-3-Gehäuse gewährleistet Langlebigkeit und einfache Integration in bestehende Schaltungen.
Kerntechnologie und Funktionsweise des R-78B65-10
Der R-78B65-10 repräsentiert die Spitzenklasse der nicht-isolierten DC/DC-Schaltregler. Im Kern nutzt er eine hochentwickelte Pulsweitenmodulation (PWM), um die Eingangsspannung effizient auf die gewünschte Ausgangsspannung zu transformieren. Ein integrierter Schalttransistor, gesteuert durch eine Regelungsschaltung, taktet die Energie von der Eingangs- zur Ausgangsseite. Induktivitäten und Kapazitäten auf der Ausgangsseite filtern diese gepulste Energie und glätten sie zu einer stabilen Gleichspannung. Die Eingangsspannungsbereite von 9.0 bis 32 V wird dabei von einer intelligenten Regelung konstant auf 6.5 V gehalten, was eine bemerkenswerte Stabilität und Unempfindlichkeit gegenüber Schwankungen der Eingangsspannung garantiert. Die Strombelastbarkeit von 1 A ermöglicht den Betrieb von vielen gängigen Komponenten und Modulen.
Vorteile der R-78B65-10 Serie für Ihre Projekte
- Hohe Energieeffizienz: Deutlich höhere Effizienz als lineare Regler, was zu geringerem Stromverbrauch und minimaler Wärmeentwicklung führt.
- Breiter Eingangsspannungsbereich: 9.0-32 V Vin bietet Flexibilität und Robustheit gegenüber schwankenden Stromquellen.
- Stabile Ausgangsspannung: Konstante 6.5 V Ausgangsspannung garantiert die zuverlässige Funktion empfindlicher Elektronik.
- Kompaktes SIP-3-Gehäuse: Platzsparende Bauform erleichtert die Integration auf Leiterplatten, auch bei dichter Bestückung.
- Hohe Zuverlässigkeit: Robuste Konstruktion und bewährte Schaltreglertechnologie für langlebigen Betrieb.
- Überlast- und Kurzschlussschutz: Integrierte Schutzmechanismen erhöhen die Sicherheit und Langlebigkeit des Systems.
- Einfache Anwendung: Kein externer Steuereingang erforderlich, ermöglicht direkte Verdrahtung und sofortige Funktionalität.
Technische Spezifikationen und Qualitätsmerkmale des R-78B65-10
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | R-78B65-10 DC/DC-Wandler |
| Eingangsspannungsbereich (Vin) | 9.0 V bis 32 V DC |
| Ausgangsspannung (Vout) | 6.5 V DC (Single Output) |
| Maximaler Ausgangsstrom (Iout) | 1 A |
| Schaltungstyp | Nicht-isolierter DC/DC-Schaltregler (Buck-Konverter Prinzip) |
| Gehäusetyp | SIP-3 (Single In-line Package) |
| Effizienz (typisch) | Typischerweise > 85% bei Nennlast, abhängig von Vin |
| Betriebstemperatur | -40°C bis +85°C (für Bauteil, Gehäusetemperatur beachten) |
| Schutzfunktionen | Integrierter Überlastschutz, Kurzschlussschutz (inherent) |
| Zulassungen | Erfüllt gängige Industriestandards für EMV und Sicherheit (Details siehe Datenblatt) |
| Anwendungsbereiche | Industrielle Automatisierung, Messtechnik, Telekommunikation, Embedded Systems, IoT-Geräte |
Präzision und Zuverlässigkeit in der Anwendung: Einsatzgebiete des R-78B65-10
Der R-78B65-10 DC/DC-Wandler ist ein vielseitiges Bauteil, das sich durch seine robuste Konstruktion und seine präzise Spannungsregelung auszeichnet. Seine Einsatzmöglichkeiten sind breit gefächert und erstrecken sich über verschiedene Branchen der Elektronikindustrie. In der industriellen Automatisierung dient er zur zuverlässigen Versorgung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS), wo eine stabile Spannungsversorgung kritisch für die Prozesssicherheit ist. In der Messtechnik gewährleistet er die exakte Stromversorgung von Messinstrumenten und Datenloggern, was für die Genauigkeit der Messergebnisse unerlässlich ist. Für Kommunikationsgeräte wie Router, Switches und Basisstationen bietet er eine konsistente Spannungsquelle, die für die Datenintegrität sorgt. Weiterhin ist er eine hervorragende Wahl für Embedded-Systeme und Internet of Things (IoT)-Anwendungen, wo oft nur eine begrenzte oder schwankende Eingangsspannung verfügbar ist und eine effiziente Energieverwaltung von großer Bedeutung ist. Die einfache Integration in ein SIP-3-Gehäuse macht ihn zu einer kosteneffizienten Lösung für Massenproduktionen sowie für Prototypenentwicklungen.
Häufig gestellte Fragen zu R-78B65-10 – DC/DC-Wandler R78B, 9.0-32 Vin, Single, 6.5 Vout, 1 A, SIP-3
F: Benötigt der R-78B65-10 externe Komponenten zur Funktion?
Nein, der R-78B65-10 ist als eigenständiger Wandler konzipiert und erfordert keine externen Komponenten wie Induktivitäten oder Kondensatoren für seine Grundfunktion. Er kann direkt in die Schaltung integriert und mit der Eingangsspannung verbunden werden, um die spezifizierte Ausgangsspannung zu liefern.
F: Welche Art von Schutzfunktionen sind im R-78B65-10 integriert?
Der R-78B65-10 verfügt über integrierte Schutzmechanismen gegen Überlastung und Kurzschlüsse. Diese Schaltungen schützen sowohl den Wandler selbst als auch die angeschlossene Last vor schädlichen Stromspitzen und erweitern somit die Lebensdauer und Zuverlässigkeit des gesamten Systems.
F: Ist der R-78B65-10 für den Dauerbetrieb unter Volllast geeignet?
Ja, der R-78B65-10 ist für den Dauerbetrieb mit seinem spezifizierten maximalen Ausgangsstrom von 1 A konzipiert. Bei Volllastbetrieb ist jedoch darauf zu achten, dass die zulässige Gehäusetemperatur nicht überschritten wird. Eine ausreichende Belüftung oder Kühlung kann in Umgebungen mit hohen Umgebungstemperaturen oder bei Dauerbetrieb unter maximaler Last empfohlen werden.
F: Welche Vorteile bietet die nicht-isolierte Bauweise des R-78B65-10?
Die nicht-isolierte Bauweise ermöglicht eine kompaktere Bauform und eine höhere Energieeffizienz im Vergleich zu isolierten DC/DC-Wandlern. Dies reduziert Kosten und Platzbedarf auf der Leiterplatte, was ihn ideal für Anwendungen macht, bei denen eine galvanische Trennung zwischen Ein- und Ausgang nicht zwingend erforderlich ist.
F: Kann der R-78B65-10 auch mit Spannungen unter 9 V oder über 32 V betrieben werden?
Nein, der Betrieb außerhalb des spezifizierten Eingangsspannungsbereichs von 9.0 V bis 32 V kann zu Fehlfunktionen oder zur Beschädigung des Wandlers führen. Es ist essentiell, den Wandler innerhalb dieser Grenzen zu betreiben, um seine vorgesehene Leistung und Langlebigkeit zu gewährleisten.
F: Welche Art von Anwendungen profitiert am meisten von der 6.5 V Ausgangsspannung?
Die 6.5 V Ausgangsspannung ist ideal für eine Vielzahl von elektronischen Komponenten, die knapp über der Standard-5-V-Logik liegen oder eine etwas höhere Betriebsspannung benötigen, um optimal zu funktionieren. Beispiele hierfür sind bestimmte Mikrocontroller, Display-Module, Sensoren oder analoge Schaltungen, die eine präzise und stabile Spannung über 5 V erfordern, aber keine 12 V benötigen.
F: Wie unterscheidet sich der R-78B65-10 von einem linearen Spannungsregler?
Im Gegensatz zu linearen Spannungsreglern, die Energie durch Wärmeableitung regulieren und daher ineffizient sind, nutzt der R-78B65-10 ein schaltendes Verfahren. Dies führt zu einer deutlich höheren Energieeffizienz, geringerer Wärmeentwicklung und ermöglicht einen breiteren Eingangsspannungsbereich, wodurch er in vielen Anwendungen die überlegene Wahl darstellt.
