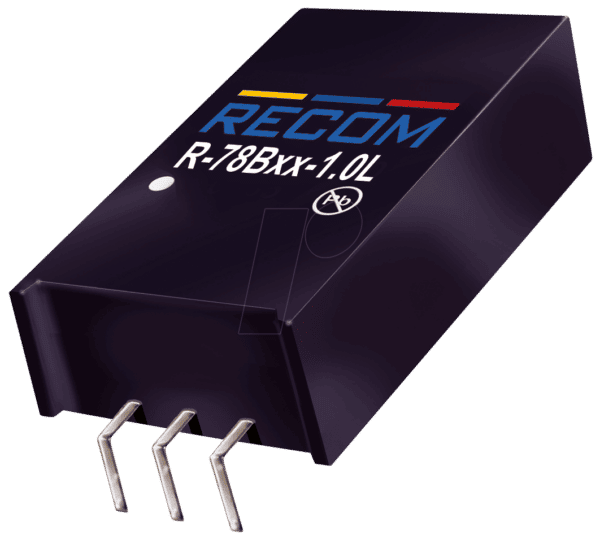

R-78B50-10L – Effiziente und Zuverlässige DC/DC-Wandlung für Anspruchsvolle Anwendungen
Der R-78B50-10L DC/DC-Wandler aus der bewährten R78B-Serie von Lan.de ist die optimale Lösung für Entwickler und Techniker, die eine stabile und effiziente Spannungsregelung in ihren Projekten benötigen. Wenn Sie eine zuverlässige 5V-Versorgung aus einer Eingangsspannung zwischen 6.5V und 32V benötigen, ohne sich mit der Komplexität klassischer Linearregler auseinandersetzen zu müssen, dann ist dieser kompakte SIP-3L-Wandler Ihre erste Wahl. Er löst das Problem der ineffizienten Wandlung und des damit verbundenen Wärmeverlusts, das bei vielen Standardlösungen auftritt, und eignet sich perfekt für eingebettete Systeme, Messtechnik, Telekommunikation und überall dort, wo eine präzise und leistungsfähige Stromversorgung entscheidend ist.
Leistung, die Überzeugt: Die Vorteile des R-78B50-10L
Der R-78B50-10L setzt neue Maßstäbe in Sachen Energieeffizienz und Leistungsdichte. Im Vergleich zu herkömmlichen Lineareglern, die einen Großteil der Eingangsenergie in Wärme umwandeln, nutzt dieser DC/DC-Wandler eine hochentwickelte Schaltreglertechnologie. Dies führt zu deutlich geringeren Verlusten und somit zu einer höheren Energieausbeute. Die kompakte Bauform im SIP-3L-Gehäuse ermöglicht eine einfache Integration in bereits knapp bemessene Leiterplattenlayouts, ohne Kompromisse bei der Leistung einzugehen. Die stabile Ausgangsspannung von 5V bei einem Strom von bis zu 1A bietet ausreichend Reserven für eine Vielzahl von Anwendungen, von der Versorgung empfindlicher Sensoren bis hin zur Ansteuerung von Mikrocontrollern und Kommunikationsmodulen.
- Höchste Energieeffizienz: Deutlich geringere Wärmeentwicklung im Vergleich zu Linearreglern, was die Gesamteffizienz Ihrer Systeme verbessert und den Bedarf an Kühlung reduziert.
- Breiter Eingangsspannungsbereich: Flexibilität bei der Wahl der Stromquelle, da der Wandler Eingangsspannungen von 6.5V bis zu 32V verarbeiten kann.
- Konstante 5V Ausgangsspannung: Bietet eine stabile und präzise Spannung von 5V, unerlässlich für die zuverlässige Funktion empfindlicher Elektronik.
- Hohe Strombelastbarkeit: Mit bis zu 1A Ausgangsstrom können auch anspruchsvollere Komponenten und Systeme versorgt werden.
- Kompakte Bauform (SIP-3L): Ermöglicht eine platzsparende Montage auf Leiterplatten und ist ideal für den Einsatz in beengten Verhältnissen.
- Integrierte Schutzfunktionen: Bietet Schutz gegen Überstrom und Übertemperatur, was die Langlebigkeit Ihrer Schaltungen erhöht.
- Einfache Implementierung: Kein externer Kühlkörper erforderlich (bei typischer Auslastung), was die Entwicklungszeit und die Stücklistenkosten reduziert.
Technische Spezifikationen im Detail
Der R-78B50-10L DC/DC-Wandler ist für seine Zuverlässigkeit und Leistungsfähigkeit bekannt. Die technische Ausgestaltung ist auf maximale Kompatibilität und minimale Komplexität für den Anwender ausgelegt. Die primäre Funktion ist die effiziente Umwandlung von einer ungeregelten Gleichspannung in eine stabile, geregelte Gleichspannung von 5V.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | R-78B50-10L |
| Serie | R78B |
| Typ | DC/DC-Wandler (Schaltregler) |
| Eingangsspannungsbereich (Vin) | 6.5V – 32V DC |
| Ausgangsspannung (Vout) | 5V DC (Single Output) |
| Maximaler Ausgangsstrom | 1A |
| Gehäuseform | SIP-3L (Single In-line Package, 3 Pins) |
| Wirkungsgrad | Typisch >80% (abhängig von Vin und Last) |
| Schaltfrequenz | Integriert, optimiert für Effizienz und geringe EMI |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Anwendungsfokus | Industrielle Automation, Messtechnik, Telekommunikation, eingebettete Systeme, IoT-Geräte |
Anwendungsgebiete: Wo der R-78B50-10L glänzt
Die Vielseitigkeit und Robustheit des R-78B50-10L DC/DC-Wandlers eröffnen ein breites Spektrum an Einsatzmöglichkeiten. Seine Fähigkeit, eine stabile 5V-Versorgung aus einer variablen Eingangsspannung zu generieren, macht ihn zu einer idealen Komponente in vielen modernen Elektronikprojekten. Die einfache Integration und die hohe Effizienz sind besonders vorteilhaft in batteriebetriebenen Geräten oder in Systemen mit begrenztem Platzangebot.
- Industrielle Steuerungen und Automatisierung: Zuverlässige Stromversorgung für Sensoren, Aktoren, SPS-Module und HMI-Geräte, die eine stabile 5V-Schiene erfordern.
- Embedded Systems und IoT-Geräte: Energieeffiziente Stromversorgung für Mikrocontroller, WLAN-/Bluetooth-Module, Kameras und andere Peripheriegeräte, bei denen Batterielaufzeit kritisch ist.
- Telekommunikationsinfrastruktur: Stabile Spannungsversorgung für Kommunikationsmodule, Router, Switches und Netzwerkkomponenten.
- Messtechnik und Laborgeräte: Präzise und rauschfreie Stromversorgung für empfindliche Messinstrumente und Analysegeräte.
- Fahrzeugtechnik: Stromversorgung für verschiedene Bordelektronikkomponenten in Fahrzeugen, wo schwankende Bordspannungen üblich sind.
- Prototypenentwicklung und Hobby-Projekte: Einfache und kostengünstige Lösung für die Spannungsregelung bei der Entwicklung neuer Schaltungen und Projekte.
FAQ – Häufig gestellte Fragen zu R-78B50-10L – DC/DC-Wandler R78B, 6.5-32 Vin, Single, 5 Vout, 1 A, SIP-3L
Muss ich für den R-78B50-10L einen externen Kühlkörper verwenden?
In den meisten typischen Anwendungen, bei denen der Ausgangsstrom deutlich unter 1A liegt und die Eingangsspannung nicht extrem hoch ist, ist kein externer Kühlkörper erforderlich. Die hohe Effizienz des Schaltreglers minimiert die Wärmeentwicklung. Bei Dauerbetrieb nahe der maximalen Stromgrenze oder bei sehr hohen Eingangsspannungen kann eine zusätzliche Kühlung durch eine gute Leiterbahnanbindung oder eine leichte Erhöhung der Luftzirkulation vorteilhaft sein, ist aber selten zwingend notwendig.
Welchen Vorteil bietet die Verwendung eines Schaltreglers gegenüber einem Linearregler für meinen Anwendungsfall?
Der Hauptvorteil liegt in der deutlich höheren Energieeffizienz. Schaltregler wie der R-78B50-10L wandeln die Energie mit wesentlich geringeren Verlusten um, was zu weniger Abwärme führt. Dies spart Energie, reduziert die Notwendigkeit für Kühlkörper und ermöglicht den Einsatz in batteriebetriebenen oder stromsparenden Geräten. Außerdem bieten sie oft einen breiteren Eingangsspannungsbereich und eine bessere Regelungsstabilität unter Lastschwankungen.
Ist der R-78B50-10L gegen Überspannung und Kurzschlüsse geschützt?
Ja, der R-78B50-10L verfügt über integrierte Schutzschaltungen gegen Überstrom und Übertemperatur. Bei Auftreten eines solchen Problems wird die Ausgangsleistung reduziert oder der Wandler schaltet ab, um eine Beschädigung des Wandlers selbst und der angeschlossenen Komponenten zu verhindern. Nach Behebung der Störungsursache nimmt der Wandler in der Regel seinen Betrieb wieder auf.
Wie vermeide ich EMI (elektromagnetische Interferenzen) bei der Verwendung dieses DC/DC-Wandlers?
Schaltregler können prinzipbedingt EMI erzeugen. Um diese zu minimieren, sollten Sie sicherstellen, dass die Anschlüsse kurz gehalten werden, eine gute Masseführung auf der Leiterplatte vorhanden ist und bei Bedarf geeignete Filterkomponenten (z.B. Ferritperlen oder zusätzliche Kondensatoren) nahe dem Ein- und Ausgang des Wandlers platziert werden. Die Leiterplattengestaltung spielt hier eine entscheidende Rolle.
Welche Art von Eingangskondensatoren wird für den R-78B50-10L empfohlen?
Zur Stabilisierung der Eingangsspannung und zur Glättung von schnellen Stromschwankungen wird ein Keramikkondensator mit geringem ESR (Equivalent Series Resistance) im Bereich von 10µF bis 47µF nahe den Eingangsanschlüssen des Wandlers empfohlen. Zusätzlich kann ein Elkos-Kondensator mit höherer Kapazität (z.B. 100µF) für eine bessere Filterung sorgen, insbesondere bei längeren Zuleitungen.
Kann der R-78B50-10L auch als Negativ-Spannungsregler eingesetzt werden?
Nein, der R-78B50-10L ist als „Single Output“ Wandler konzipiert und liefert eine positive 5V-Ausgangsspannung. Für die Erzeugung negativer Spannungen werden spezielle invertierende DC/DC-Wandler benötigt.
Welche maximalen Eingangsspannungen verträgt der R-78B50-10L zuverlässig?
Der spezifizierte und maximal zulässige Eingangsspannungsbereich für den R-78B50-10L liegt bei 6.5V bis 32V DC. Eine Überschreitung dieser Grenze kann zur Zerstörung des Bauteils führen. Achten Sie stets darauf, die Eingangsspannung innerhalb dieses Bereichs zu halten, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
