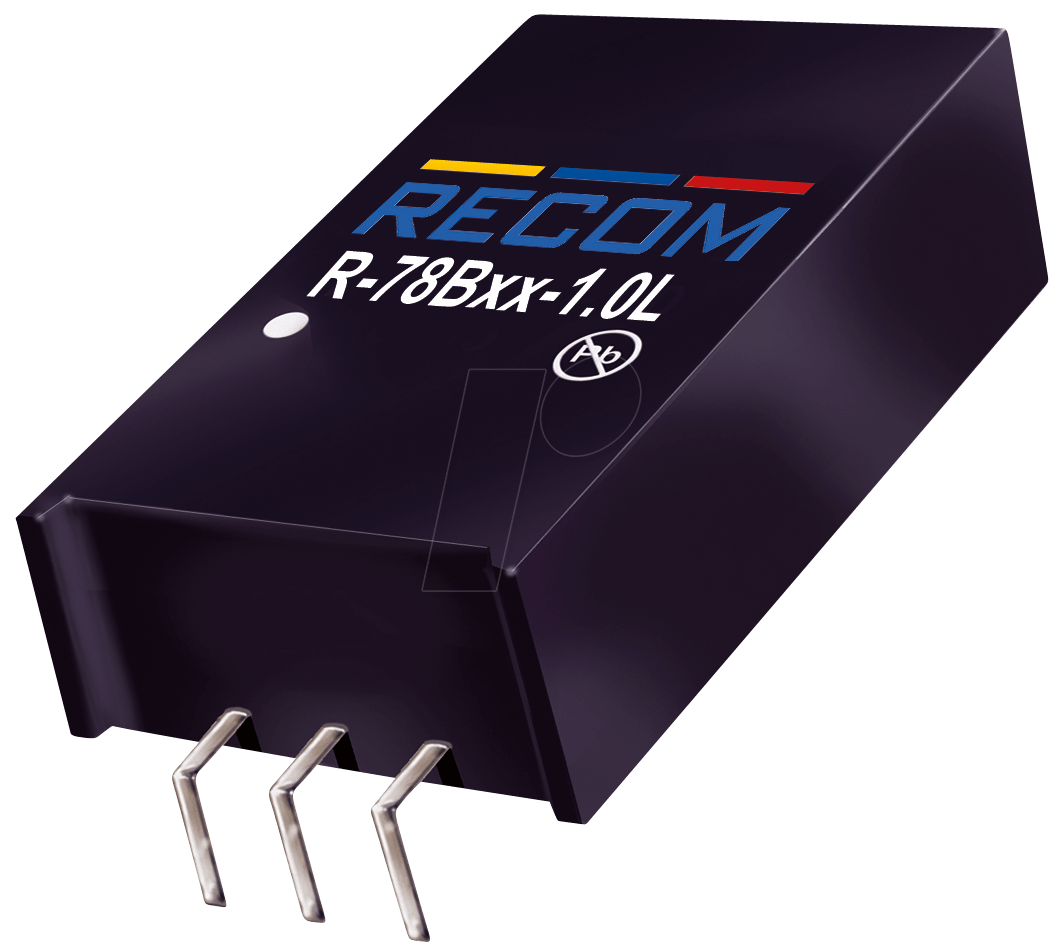

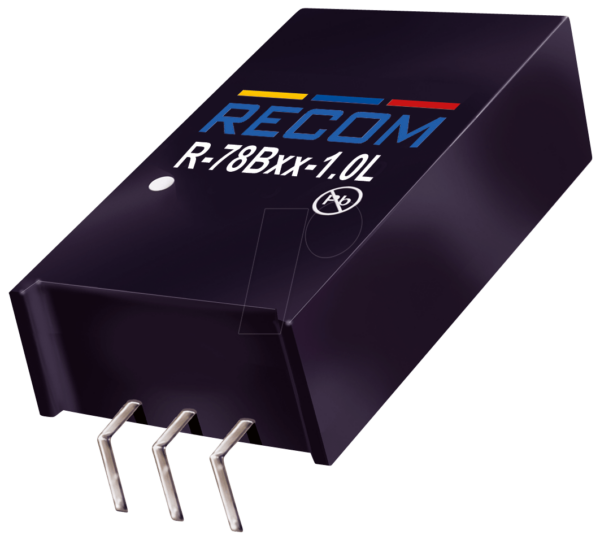

Der R-78B33-10L DC/DC-Wandler: Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und effizienten Lösung zur Umwandlung von Eingangsspannungen im Bereich von 4.75 bis 32 Volt in eine stabile 3.3 Volt Gleichspannung mit einem Ausgangsstrom von bis zu 1 Ampere? Der R-78B33-10L DC/DC-Wandler aus der bewährten R78B-Serie wurde speziell für Entwickler und Anwender konzipiert, die eine präzise und verlustarme Spannungsregelung für ihre Projekte benötigen, sei es in der Industrieautomatisierung, im Embedded Computing, in der Medizintechnik oder in anspruchsvollen Hobbyprojekten.
Hocheffiziente Spannungsregelung für maximale Leistung
Der R-78B33-10L zeichnet sich durch seine herausragende Effizienz aus, die gerade bei der Umwandlung von höheren Eingangsspannungen zu niedrigeren Ausgangsspannungen entscheidend ist. Im Gegensatz zu linearen Spannungsreglern, die überschüssige Energie als Wärme dissipieren, arbeitet dieser DC/DC-Wandler nach dem Schaltreglerprinzip. Dies minimiert nicht nur den Energieverlust, sondern reduziert auch die Wärmeentwicklung erheblich. Die Folge sind eine längere Lebensdauer der Komponenten, eine geringere Belastung des Gesamtsystems und die Möglichkeit, kompaktere Kühllösungen zu verwenden oder ganz darauf zu verzichten, was besonders in platzkritischen Anwendungen ein signifikanter Vorteil ist.
Vorteile des R-78B33-10L DC/DC-Wandlers
- Breiter Eingangsspannungsbereich: Mit einer Eingangsspannung von 4.75 bis 32 Volt bietet dieser Wandler eine außergewöhnliche Flexibilität für verschiedenste Stromquellen, von typischen 5V- und 12V-Systemen bis hin zu höheren Spannungen, die in industriellen Umgebungen üblich sind. Dies vereinfacht die Systemintegration und reduziert die Notwendigkeit von zusätzlichen Spannungswandlern.
- Stabile 3.3V Ausgangsspannung: Die präzise geregelte 3.3 Volt Ausgangsspannung ist ideal für die Versorgung empfindlicher Mikrocontroller, Sensoren, Speicherchips und anderer digitaler Komponenten, die auf eine stabile und saubere Stromversorgung angewiesen sind, um Fehlfunktionen zu vermeiden.
- Hohe Strombelastbarkeit: Mit einem maximalen Ausgangsstrom von 1 Ampere ist der R-78B33-10L in der Lage, eine Vielzahl von Verbrauchern zuverlässig zu versorgen, was ihn für eine breite Palette von Anwendungen qualifiziert.
- Kompaktes SIP-3L Gehäuse: Das SIP-3L (Single In-line Package) Gehäuse ermöglicht eine einfache Bestückung auf Leiterplatten und spart wertvollen Platz, was ihn zu einer hervorragenden Wahl für kompakte Designs macht.
- Integrierter Schutz: Die R78B-Serie verfügt standardmäßig über integrierte Schutzschaltungen wie Überstromschutz und Übertemperaturschutz, die das Gerät und die angeschlossene Peripherie vor Beschädigungen schützen und so die Systemzuverlässigkeit erhöhen.
- Hohe Effizienz: Durch die Schaltreglertechnologie wird eine hohe Energieeffizienz erreicht, was den Stromverbrauch reduziert und die Wärmeentwicklung minimiert.
- Geringe Restwelligkeit: Die Ausgangsspannung weist eine sehr geringe Restwelligkeit auf, was für den störungsfreien Betrieb empfindlicher Elektronikkomponenten unerlässlich ist.
Technische Spezifikationen im Detail
Der R-78B33-10L ist mehr als nur ein einfacher Spannungswandler; er ist eine präzise Komponente, die entwickelt wurde, um höchste Anforderungen an Leistung und Zuverlässigkeit zu erfüllen. Die technische Auslegung basiert auf fortschrittlichen Schaltregler-Topologien, die eine optimale Balance zwischen Effizienz, Kosten und Leistung bieten. Die Auswahl der internen Komponenten, wie zum Beispiel die Induktivitäten und Halbleiterschalter, wurde sorgfältig vorgenommen, um eine lange Lebensdauer und einen stabilen Betrieb über einen weiten Temperaturbereich zu gewährleisten. Die thermische Anbindung über das SIP-Gehäuse ist so gestaltet, dass sie eine effektive Wärmeableitung ermöglicht, auch wenn der Wandler unter Volllast arbeitet.
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | R-78B33-10L DC/DC-Wandler |
| Serie | R78B |
| Eingangsspannungsbereich (Vin) | 4.75 V bis 32 V |
| Ausgangsspannung (Vout) | 3.3 V (Single Output) |
| Maximaler Ausgangsstrom (Iout) | 1 A |
| Gehäusetyp | SIP-3L (Single In-line Package, 3 Pins) |
| Effizienz | Hoch (typischerweise > 80%, abhängig von Vin und Iout) |
| Schutzfunktionen | Integrierter Überstromschutz, Integrierter Übertemperaturschutz |
| Schaltfrequenz | Typischerweise im Kilohertz-Bereich (optimiert für Effizienz und Kompatibilität) |
| Betriebstemperaturbereich | Erweiterter Temperaturbereich für industrielle Anwendungen (Spezifikation beachten) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des R-78B33-10L macht ihn zu einer idealen Wahl für eine breite Palette von Anwendungen. In der Industrieautomatisierung kann er zur Spannungsversorgung von SPS-Steuerungen, Sensoren und Aktoren eingesetzt werden. Im Bereich des Embedded Systems ist er perfekt für die Stromversorgung von Einplatinencomputern wie Raspberry Pi oder Arduino-basierten Projekten geeignet, insbesondere wenn eine präzisere und stabilere Spannungsquelle als die integrierten Regler benötigt wird. In der Medizintechnik gewährleistet die zuverlässige und störungsarme Spannungsversorgung die Funktionalität kritischer Geräte. Auch für Entwickler von IoT-Geräten, Netzwerktechnik, Telekommunikationsausrüstung und im Modellbau findet dieser DC/DC-Wandler breite Anwendung.
FAQ – Häufig gestellte Fragen zu R-78B33-10L – DC/DC-Wandler R78B, 4.75-32 Vin, Single, 3.3 Vout, 1 A, SIP-3L
Kann ich den R-78B33-10L mit einer Eingangsspannung von 3.3 Volt betreiben?
Nein, der R-78B33-10L ist für einen Eingangsspannungsbereich von 4.75 bis 32 Volt ausgelegt. Eine Eingangsspannung unterhalb von 4.75 Volt liegt außerhalb des spezifizierten Betriebsbereichs und kann zu Instabilität oder Fehlfunktionen führen. Für Anwendungen, die eine 3.3V-Ausgangsspannung mit einer Eingangsspannung nahe 3.3V benötigen, sind möglicherweise andere Wandlertypen oder ein Schritt-Auf-Wandler erforderlich.
Welche Art von Schutzschaltungen sind im R-78B33-10L integriert?
Der R-78B33-10L verfügt über integrierte Schutzschaltungen gegen Überstrom und Übertemperatur. Diese Schutzmechanismen tragen dazu bei, den Wandler selbst sowie die angeschlossenen Geräte vor Beschädigungen zu schützen, falls es zu einer Überlastung oder einer zu hohen Betriebstemperatur kommt.
Ist der R-78B33-10L für den Dauerbetrieb unter Volllast geeignet?
Ja, der R-78B33-10L ist für den Dauerbetrieb ausgelegt. Dank seiner hohen Effizienz und der integrierten thermischen Managementfunktionen kann er auch unter Volllast von 1 Ampere zuverlässig und stabil arbeiten. Eine ausreichende Belüftung der Umgebung wird jedoch stets empfohlen, um die optimale Betriebstemperatur zu gewährleisten und die Lebensdauer zu maximieren.
Wie unterscheidet sich der R-78B33-10L von einem linearen Spannungsregler?
Der R-78B33-10L ist ein Schaltregler und arbeitet nach einem anderen Prinzip als ein linearer Spannungsregler. Während lineare Regler überschüssige Spannung als Wärme dissipieren, wandelt der Schaltregler die Energie effizienter um, was zu deutlich geringeren Verlusten und einer höheren Effizienz führt. Dies ist besonders vorteilhaft bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang.
Welchen Zweck erfüllt das SIP-3L Gehäuse?
Das SIP-3L Gehäuse ist ein Standardgehäusetyp für elektronische Bauteile, der für die Durchsteckmontage auf Leiterplatten konzipiert ist. Es bietet drei Anschlusspins und ermöglicht eine einfache und kostengünstige Bestückung auf Leiterplatten. Seine kompakte Bauform ist ideal für Anwendungen mit begrenztem Platzangebot.
Benötige ich externe Komponenten für den Betrieb des R-78B33-10L?
Der R-78B33-10L ist als eigenständiger DC/DC-Wandler konzipiert und erfordert in vielen Standardanwendungen keine zusätzlichen externen Komponenten wie Induktivitäten oder zusätzliche Kondensatoren. Die notwendigen Komponenten sind bereits im Gehäuse integriert. Für eine optimale Filterung der Ausgangsspannung und zur Erfüllung spezifischer EMV-Anforderungen können jedoch je nach Anwendung zusätzliche Kondensatoren am Ein- und Ausgang empfohlen werden. Konsultieren Sie hierfür das Datenblatt des Herstellers.
Ist dieser DC/DC-Wandler für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der R-78B33-10L bietet hohe Zuverlässigkeit und integrierte Schutzfunktionen, die ihn für viele industrielle und anspruchsvolle Anwendungen geeignet machen. Ob er für eine spezifische sicherheitskritische Anwendung geeignet ist, hängt von den genauen Anforderungen der jeweiligen Normen und Regularien ab. Für sicherheitskritische Systeme sind oft zusätzliche Redundanzen und spezifische Zertifizierungen erforderlich. Es wird dringend empfohlen, das offizielle Datenblatt des Herstellers zu konsultieren und gegebenenfalls eine Risikobewertung durchzuführen.
