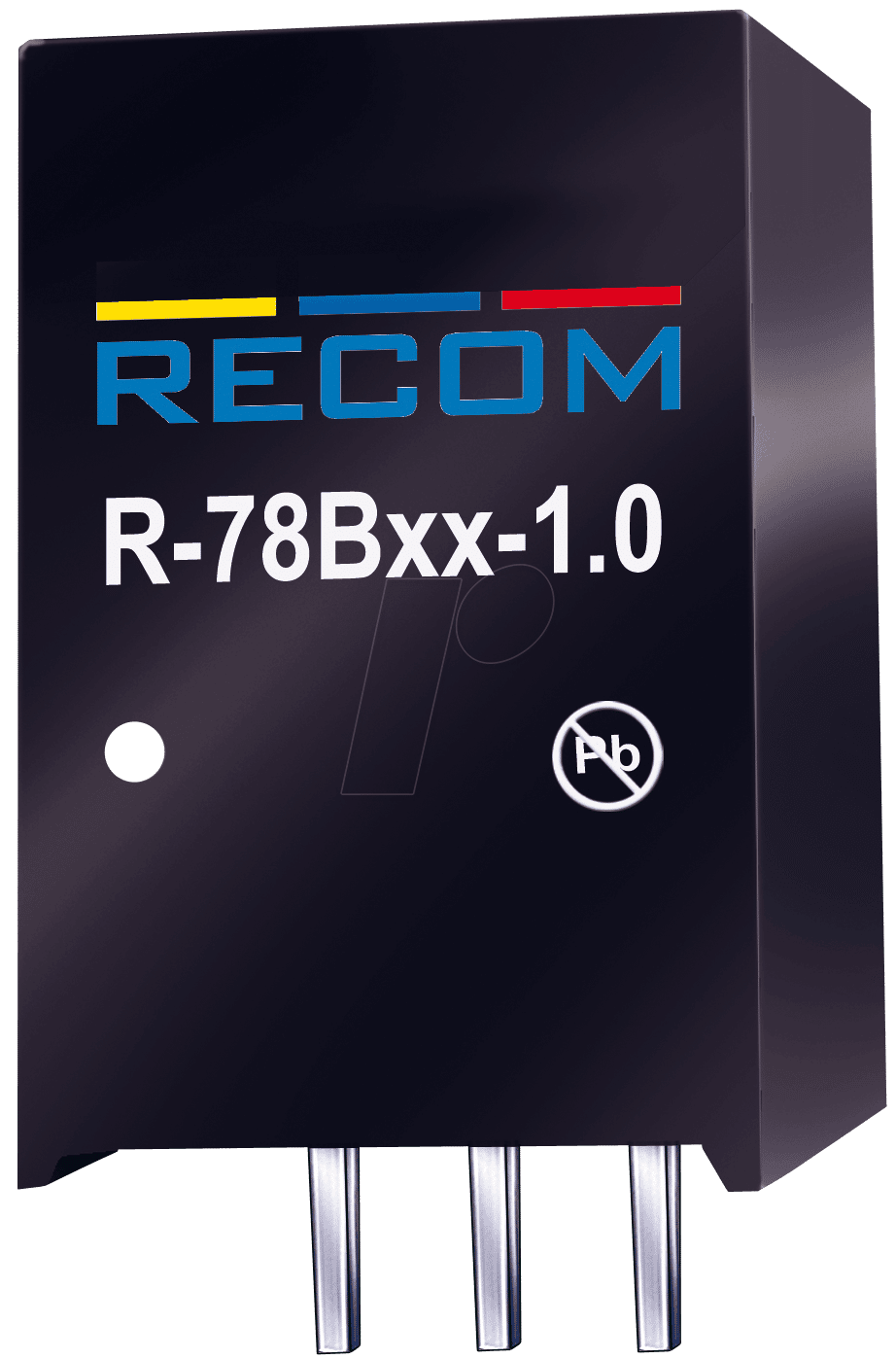

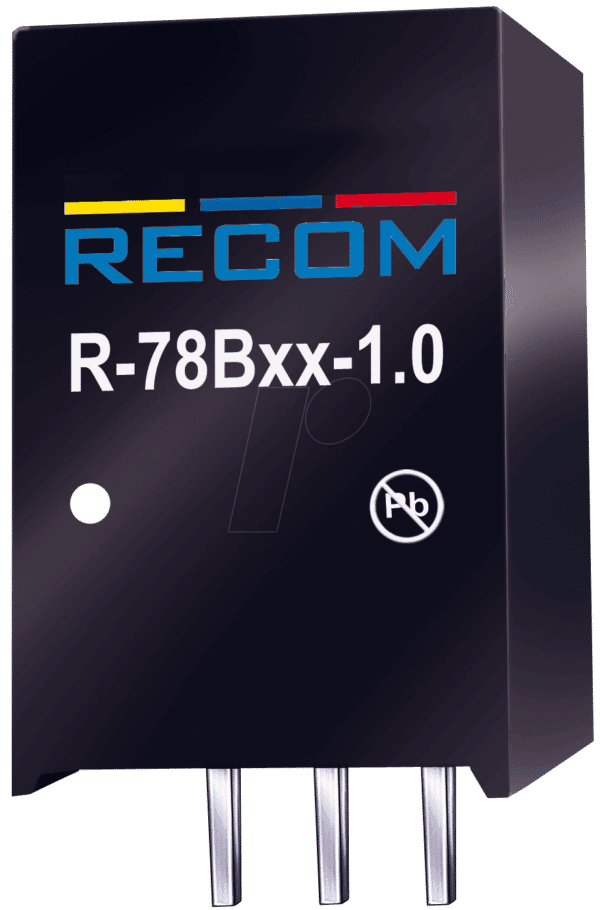

R-78B33-1.0 DC/DC-Wandler: Ihre zuverlässige Stromquelle für innovative Projekte
Suchen Sie nach einer effizienten und kompakten Lösung für Ihre Stromversorgung? Der R-78B33-1.0 DC/DC-Wandler der R78B-Serie ist die ideale Wahl für eine Vielzahl von Anwendungen, von portablen Geräten bis hin zu industriellen Steuerungssystemen. Mit seiner herausragenden Performance und seinem benutzerfreundlichen Design ermöglicht dieser Wandler eine unkomplizierte Integration und einen zuverlässigen Betrieb.
Entdecken Sie die Leistungsfähigkeit und Flexibilität des R-78B33-1.0, der Ihnen hilft, Ihre Projekte effizienter und zuverlässiger zu gestalten. Lassen Sie sich von seiner kompakten Bauweise und seiner hohen Effizienz begeistern und erleben Sie, wie dieser Wandler Ihre Möglichkeiten erweitert.
Technische Daten im Überblick
Der R-78B33-1.0 DC/DC-Wandler zeichnet sich durch seine präzisen technischen Spezifikationen aus, die eine optimale Leistung in verschiedenen Anwendungen gewährleisten:
- Eingangsspannungsbereich (Vin): 4.75 – 32 V DC
- Ausgangsspannung (Vout): 3.3 V DC
- Ausgangsstrom: 1 A
- Serie: R78B
- Gehäuseform: SIP-3 (Single In-Line Package)
- Effizienz: Bis zu 95% (typisch)
- Isolation: Nicht isoliert
- Betriebstemperaturbereich: -40°C bis +85°C (abhängig von der Last)
- Schutzfunktionen: Kurzschlussschutz, Übertemperaturschutz
Diese detaillierten Spezifikationen gewährleisten, dass der R-78B33-1.0 auch unter anspruchsvollen Bedingungen eine stabile und zuverlässige Stromversorgung bietet. Seine hohe Effizienz trägt dazu bei, Energieverluste zu minimieren und die Lebensdauer Ihrer Geräte zu verlängern.
Die Vorteile des R-78B33-1.0 auf einen Blick
Der R-78B33-1.0 bietet eine Vielzahl von Vorteilen, die ihn zu einer ausgezeichneten Wahl für Ihre Stromversorgungsbedürfnisse machen:
- Hohe Effizienz: Mit einer Effizienz von bis zu 95% minimiert der Wandler Energieverluste und reduziert die Wärmeentwicklung, was zu einer längeren Lebensdauer und einer geringeren Betriebskosten führt.
- Kompakte Bauweise: Das SIP-3-Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und spart wertvollen Platz auf der Leiterplatte.
- Breiter Eingangsspannungsbereich: Der weite Eingangsspannungsbereich von 4.75 V bis 32 V DC bietet Flexibilität und ermöglicht den Einsatz in verschiedenen Anwendungen mit unterschiedlichen Spannungsquellen.
- Zuverlässiger Schutz: Integrierte Schutzfunktionen wie Kurzschlussschutz und Übertemperaturschutz gewährleisten einen sicheren und zuverlässigen Betrieb und schützen Ihre Geräte vor Schäden.
- Einfache Integration: Das Standard-SIP-3-Gehäuse ermöglicht eine einfache und unkomplizierte Integration in bestehende Schaltungen und vereinfacht den Designprozess.
- Lange Lebensdauer: Dank hochwertiger Komponenten und eines robusten Designs bietet der R-78B33-1.0 eine lange Lebensdauer und einen zuverlässigen Betrieb über viele Jahre.
Diese Vorteile machen den R-78B33-1.0 zu einer idealen Lösung für alle, die eine effiziente, zuverlässige und platzsparende Stromversorgung suchen.
Anwendungsbereiche des R-78B33-1.0
Der R-78B33-1.0 DC/DC-Wandler ist äußerst vielseitig und eignet sich für eine breite Palette von Anwendungen in verschiedenen Branchen:
- Mobile Geräte: Stromversorgung für Smartphones, Tablets, tragbare Messgeräte und andere mobile Geräte.
- Industrielle Automatisierung: Einsatz in Steuerungssystemen, Sensornetzwerken und anderen industriellen Anwendungen.
- Medizintechnik: Stromversorgung für medizinische Geräte, die eine stabile und zuverlässige Spannungsversorgung benötigen.
- Erneuerbare Energien: Integration in Solaranlagen und andere erneuerbare Energiesysteme zur effizienten Umwandlung von Spannungen.
- IoT (Internet of Things): Stromversorgung für IoT-Geräte, die eine kompakte und energieeffiziente Lösung benötigen.
- Automobiltechnik: Einsatz in Fahrzeugen zur Stromversorgung verschiedener elektronischer Komponenten.
- Haushaltsgeräte: Stromversorgung für intelligente Haushaltsgeräte und andere elektronische Geräte im Haushalt.
Die Vielseitigkeit des R-78B33-1.0 ermöglicht es Ihnen, innovative Lösungen in unterschiedlichsten Bereichen zu realisieren und Ihre Projekte effizienter und zuverlässiger zu gestalten.
Technische Details im Detail
| Merkmal | Wert |
|---|---|
| Eingangsspannungsbereich | 4.75 – 32 V DC |
| Ausgangsspannung | 3.3 V DC |
| Ausgangsstrom | 1 A |
| Effizienz (typisch) | Bis zu 95% |
| Schaltfrequenz | Bis zu 500 kHz (variabel) |
| Betriebstemperaturbereich | -40°C bis +85°C (Derating erforderlich) |
| Gehäusematerial | Kunststoff (UL94V-0) |
| Abmessungen | 11.5 mm x 7.62 mm x 10.16 mm |
| Gewicht | Ca. 2.5 g |
| MTBF (Mean Time Between Failures) | Mehr als 2 Millionen Stunden (gemäß MIL-HDBK-217F) |
| Schutzfunktionen | Kurzschlussschutz, Übertemperaturschutz |
| Zertifizierungen | CE, RoHS |
Diese detaillierten technischen Informationen geben Ihnen einen umfassenden Überblick über die Leistungsfähigkeit und Zuverlässigkeit des R-78B33-1.0. Mit diesen Informationen können Sie fundierte Entscheidungen treffen und den Wandler optimal in Ihre Projekte integrieren.
Installation und Inbetriebnahme
Die Installation und Inbetriebnahme des R-78B33-1.0 DC/DC-Wandlers ist denkbar einfach:
- Überprüfen Sie die Spezifikationen: Stellen Sie sicher, dass die Eingangsspannung und der Ausgangsstrom Ihren Anforderungen entsprechen.
- Platzieren Sie den Wandler: Stecken Sie den Wandler in die dafür vorgesehenen Löcher auf der Leiterplatte (SIP-3-Gehäuse).
- Verbinden Sie die Kabel: Verbinden Sie die Eingangs- und Ausgangsleitungen gemäß den Polaritätsangaben (Vin+, Vin-, Vout+, Vout-).
- Testen Sie die Verbindung: Überprüfen Sie die Verbindung auf Kurzschlüsse oder lose Verbindungen.
- Schalten Sie die Stromversorgung ein: Schalten Sie die Eingangsspannung ein und überprüfen Sie die Ausgangsspannung mit einem Multimeter.
Dank des einfachen Designs und der klaren Kennzeichnung ist die Installation des R-78B33-1.0 schnell und unkompliziert, sodass Sie sich auf die Umsetzung Ihrer Projekte konzentrieren können.
Der R-78B33-1.0: Ihre Investition in Zuverlässigkeit und Effizienz
Mit dem R-78B33-1.0 DC/DC-Wandler investieren Sie in eine zuverlässige und effiziente Stromversorgungslösung, die Ihre Projekte auf ein neues Level hebt. Seine hohe Effizienz, seine kompakte Bauweise und seine vielseitigen Einsatzmöglichkeiten machen ihn zu einer idealen Wahl für eine Vielzahl von Anwendungen. Erleben Sie die Leistungsfähigkeit und Flexibilität dieses Wandlers und lassen Sie sich von seinen Vorteilen überzeugen.
FAQ – Häufig gestellte Fragen zum R-78B33-1.0
Hier finden Sie Antworten auf häufig gestellte Fragen zum R-78B33-1.0 DC/DC-Wandler:
1. Welche eingangsspannung kann ich maximal anlegen?
Die maximale Eingangsspannung beträgt 32 V DC.
2. Ist der wandler isoliert?
Nein, der R-78B33-1.0 ist nicht isoliert.
3. Welche schutzfunktionen hat der wandler?
Der Wandler verfügt über einen Kurzschlussschutz und einen Übertemperaturschutz.
4. Kann ich den ausgangsstrom erhöhen, indem ich mehrere wandler parallel schalte?
Das Parallelschalten von mehreren Wandlern wird nicht empfohlen, da dies zu ungleichmäßiger Lastverteilung und potenziellen Schäden führen kann.
5. Ist der R-78B33-1.0 für den außeneinsatz geeignet?
Der Wandler ist nicht speziell für den Außeneinsatz konzipiert. Er sollte in einem geschützten Gehäuse untergebracht werden, um ihn vor Feuchtigkeit und extremen Temperaturen zu schützen.
6. Gibt es eine möglichkeit die ausgangsspannung anzupassen?
Nein, die Ausgangsspannung des R-78B33-1.0 ist fest auf 3.3 V DC eingestellt und kann nicht angepasst werden.
7. Was bedeutet das sip-3 gehäuse?
SIP-3 steht für Single In-Line Package mit 3 Anschlüssen. Dies bezieht sich auf die Bauform des Wandlers, die eine einfache Integration auf Leiterplatten ermöglicht.
8. Welche zertifizierungen hat der R-78B33-1.0?
Der Wandler ist CE- und RoHS-zertifiziert.
