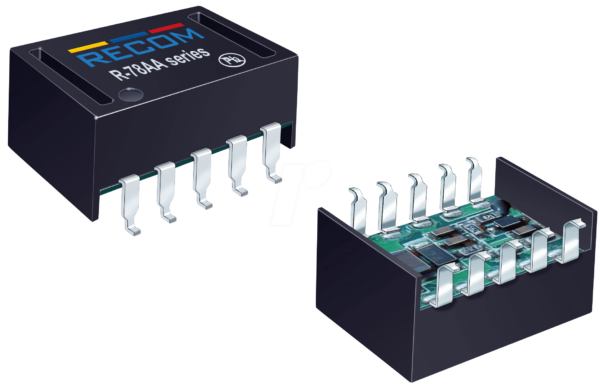

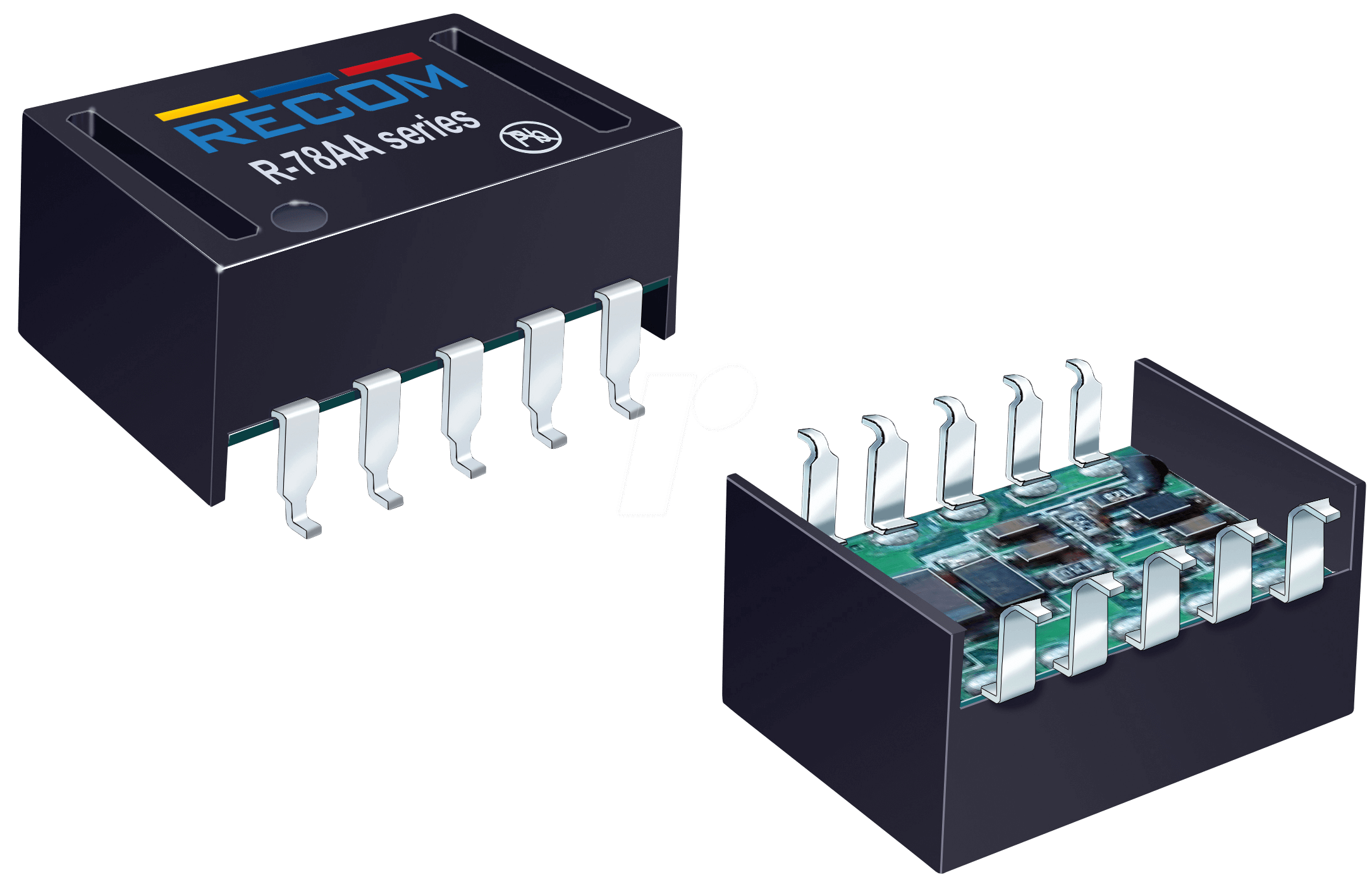

Effiziente Spannungsregelung für Ihre Elektronikprojekte: Der R-78AA50-10SMD DC/DC-Wandler
Sie suchen nach einer zuverlässigen und kompakten Lösung zur Umwandlung von Gleichspannung in Ihrer Schaltung? Der R-78AA50-10SMD DC/DC-Wandler aus der R78AA-Serie ist prädestiniert dafür, schwankende Eingangsspannungen stabil und effizient auf einen präzisen Ausgang von 5 Volt bei bis zu 1000 mA zu regeln. Dieses Bauteil ist ideal für Entwickler, Ingenieure und Hobbyisten, die höchste Anforderungen an die Stabilität und Effizienz ihrer Stromversorgungen stellen.
Die Überlegenheit des R-78AA50-10SMD im Detail
Im Vergleich zu linearen Spannungsreglern bietet der R-78AA50-10SMD DC/DC-Wandler eine signifikant höhere Effizienz. Dies bedeutet weniger Abwärme, einen geringeren Energieverlust und somit längere Akkulaufzeiten bei batteriebetriebenen Geräten sowie eine Reduzierung der Kühlungsanforderungen in kompakteren Systemen. Seine Fähigkeit, einen breiten Eingangsspannungsbereich von 6,5 bis 18 Volt zu verarbeiten, macht ihn extrem flexibel einsetzbar, während die präzise 5-Volt-Ausgangsspannung und der stabile Strom von 1000 mA die Versorgung empfindlicher Elektronikkomponenten gewährleisten. Die Single-Ausgangskonfiguration vereinfacht das Schaltungsdesign, und die SMD-Bauform ermöglicht eine platzsparende Integration auf Leiterplatten, was ihn zur überlegenen Wahl für moderne, miniaturisierte Elektronikanwendungen macht.
Technische Spezifikationen und Leistung
Der R-78AA50-10SMD ist ein nicht-isolierter DC/DC-Abwärtswandler (Buck-Converter), der für seine robuste Leistung und seine kompakten Abmessungen bekannt ist. Er arbeitet mit einer hohen Schaltfrequenz, was den Einsatz kleinerer externer Komponenten wie Induktivitäten und Kondensatoren ermöglicht und somit die Gesamtlösungsgröße reduziert. Die integrierten Schutzschaltungen gegen Überstrom und Kurzschluss erhöhen die Betriebssicherheit und Langlebigkeit des Bauteils sowie der angeschlossenen Last.
Vorteile und Einsatzmöglichkeiten
- Hohe Effizienz: Deutlich geringere Energieverluste im Vergleich zu linearen Reglern, was zu einer verbesserten Energiebilanz führt.
- Breiter Eingangsspannungsbereich: Flexibilität bei der Auswahl der Stromquelle, kompatibel mit einer Vielzahl von Spannungsversorgungen von 6,5V bis 18V.
- Präzise Ausgangsspannung: Stabile 5V Ausgangsspannung gewährleistet die zuverlässige Funktion empfindlicher digitaler und analoger Schaltungen.
- Hohe Strombelastbarkeit: Bis zu 1000 mA Ausgangsstrom, geeignet für eine breite Palette von Anwendungen, von Mikrocontrollern bis hin zu Sensoren und kleineren Motoren.
- Kompakte SMD-Bauform: Ermöglicht eine effiziente Flächennutzung auf Leiterplatten und unterstützt die Miniaturisierung von Geräten.
- Integrierte Schutzfunktionen: Bietet Schutz gegen Überstrom und Kurzschluss, was die Zuverlässigkeit erhöht und Schäden vermeidet.
- Geringe Wärmeentwicklung: Dank hoher Effizienz wird weniger Wärme produziert, was aufwendige Kühlkörper überflüssig machen kann und die Zuverlässigkeit erhöht.
- Einfache Implementierung: Minimaler Bedarf an externen Komponenten vereinfacht das Schaltungsdesign und reduziert die Stücklistenkosten.
Produktdaten und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | DC/DC-Wandler (Abwärtswandler) |
| Serie | R78AA |
| Modellnummer | R-78AA50-10SMD |
| Eingangsspannungsbereich (Vin) | 6.5 V bis 18 V |
| Ausgangsspannung (Vout) | 5 V (Single Output) |
| Maximaler Ausgangsstrom (Iout) | 1000 mA (1 A) |
| Bauform | SMD (Surface Mount Device) |
| Isolierung | Nicht-isoliert |
| Schaltfrequenz | Typischerweise im Bereich von Hunderten von kHz (spezifische Werte variieren je nach Herstellerangaben, aber optimiert für kompakte externe Bauteile) |
| Effizienz | Sehr hoch (typisch > 85% bei Nennlast, optimiert für den Eingangsspannungsbereich) |
| Schutzfunktionen | Überstromschutz, Kurzschlussschutz |
| Betriebstemperaturbereich | Erweitert, geeignet für industrielle Anwendungen (typischerweise -40°C bis +85°C oder höher, je nach Datenblatt) |
| Anwendungsspezifische Vorteile | Ideal für batteriebetriebene Geräte, tragbare Elektronik, IoT-Anwendungen, Kommunikationsgeräte und industrielle Steuerungen, wo Effizienz und Größe entscheidend sind. |
Anwendungsbereiche für den R-78AA50-10SMD
Die Vielseitigkeit des R-78AA50-10SMD DC/DC-Wandlers eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In der industriellen Automatisierung kann er zur zuverlässigen Stromversorgung von Sensoren, Aktoren und Steuerungsmodulen eingesetzt werden, die eine präzise 5V-Spannung benötigen, auch wenn die primäre Stromquelle Schwankungen aufweist. Für Kommunikationsgeräte, wie z.B. Router oder Modems, bietet er eine stabile interne Spannungsversorgung, die für die Datenintegrität unerlässlich ist. In der Telekommunikationsbranche wird er zur Versorgung von Netzwerkkomponenten und Basisstationen verwendet, wo Effizienz und Zuverlässigkeit von größter Bedeutung sind. Tragbare und batteriebetriebene Geräte profitieren erheblich von der hohen Effizienz, da sie die Laufzeit verlängert und die Notwendigkeit von größeren Batterien reduziert. Darüber hinaus ist er eine ideale Wahl für die Stromversorgung von Mikrocontrollern, Embedded-Systemen und Datenloggern, bei denen eine stabile und rauschfreie Stromversorgung für präzise Messungen und zuverlässige Datenverarbeitung erforderlich ist. Auch in der Medizintechnik, wo die Zuverlässigkeit kritisch ist, kann dieser Wandler zur Stromversorgung von tragbaren Diagnosegeräten oder Überwachungssystemen eingesetzt werden.
FAQ – Häufig gestellte Fragen zu R-78AA50-10SMD – DC/DC-Wandler R78AA, 6.5-18 Vin, Single, 5 Vout, 1000 mA, SMD
Ist der R-78AA50-10SMD für den Einsatz mit Akkus geeignet?
Ja, absolut. Aufgrund seiner hohen Effizienz und der Fähigkeit, einen breiten Eingangsspannungsbereich zu verarbeiten, ist der R-78AA50-10SMD ideal für batteriebetriebene Anwendungen geeignet, da er die Energieeffizienz optimiert und die Akkulaufzeit verlängert.
Welche Art von Lasten kann ich mit diesem DC/DC-Wandler versorgen?
Der Wandler kann Lasten versorgen, die eine stabile 5V-Spannung und einen maximalen Strom von 1000 mA (1A) benötigen. Dazu gehören typischerweise Mikrocontroller, Sensoren, kleine Motoren, LEDs, Kommunikationsmodule und andere elektronische Komponenten, die in diesem Strombereich arbeiten.
Benötige ich zusätzliche Kühlung für den R-78AA50-10SMD?
Aufgrund seiner hohen Effizienz entwickelt der R-78AA50-10SMD nur geringe Mengen an Abwärme. In den meisten Anwendungen, die innerhalb der spezifizierten Betriebsgrenzen liegen, ist keine zusätzliche Kühlung wie ein Kühlkörper erforderlich. Eine gute Luftzirkulation auf der Leiterplatte ist jedoch immer vorteilhaft.
Was bedeutet „nicht-isoliert“ im Zusammenhang mit diesem DC/DC-Wandler?
„Nicht-isoliert“ bedeutet, dass es keine galvanische Trennung zwischen der Eingangs- und der Ausgangsseite gibt. Dies ist bei vielen kostengünstigen und platzsparenden Anwendungen üblich, bei denen keine Sicherheitsanforderungen bezüglich einer Trennung bestehen. Die Spannungsreferenz der Ein- und Ausgangsseite ist in diesem Fall gleich.
Welche externen Komponenten werden für den Betrieb des R-78AA50-10SMD benötigt?
Der R-78AA50-10SMD ist ein hochintegriertes Bauteil. In der Regel sind nur wenige externe Komponenten wie ein Eingangskondensator und ein Ausgangskondensator erforderlich, um die Stabilität des Wandlers zu gewährleisten und EMI-Filterung zu unterstützen. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie robust ist der R-78AA50-10SMD gegenüber transienten Spannungsspitzen am Eingang?
Der Wandler verfügt über einen spezifizierten Eingangsspannungsbereich von 6.5V bis 18V. Innerhalb dieses Bereichs ist er robust. Für höhere oder kurzzeitig auftretende Spannungsspitzen über dem maximalen Eingangswert hinaus sollten zusätzliche Schutzschaltungen, wie z.B. Varistoren oder TVS-Dioden, in Betracht gezogen werden, um das Bauteil und die nachgeschaltete Elektronik zu schützen.
Kann ich mit dem R-78AA50-10SMD mehrere verschiedene Spannungen erzeugen?
Nein, der R-78AA50-10SMD ist ein „Single Output“ Wandler. Das bedeutet, er erzeugt nur eine einzige, feste Ausgangsspannung von 5V. Wenn Sie mehrere unterschiedliche Spannungen benötigen, benötigen Sie entweder mehrere dieser Wandler für jede benötigte Spannung oder einen anderen Spannungsregler mit mehreren Ausgängen oder flexiblerer Einstellung.
