Entdecken Sie Effizienz und Zuverlässigkeit: R-78AA33-10SMD DC/DC-Wandler für anspruchsvolle Anwendungen
Haben Sie Bedarf an einer stabilen und präzisen Spannungswandlung für Ihre elektronischen Projekte oder industriellen Anwendungen? Der R-78AA33-10SMD DC/DC-Wandler der R78AA-Serie ist die ideale Lösung für Entwickler, Ingenieure und Maker, die eine zuverlässige Stromversorgung mit geringem Platzbedarf und hoher Effizienz benötigen. Dieses smd-fähige Bauteil ermöglicht die Umwandlung von Eingangsspannungen im Bereich von 4,75V bis 18V in eine stabile Einzelausgangsspannung von 3,3V bei einem maximalen Ausgangsstrom von 1000mA, wodurch es sich perfekt für eine Vielzahl von stromhungrigen, aber spannungssensitiven Geräten eignet.
Warum der R-78AA33-10SMD die Überlegene Wahl ist
Im Gegensatz zu herkömmlichen linearen Spannungsreglern, die oft ineffizient arbeiten und viel Wärme entwickeln, nutzt der R-78AA33-10SMD die Prinzipien der Schaltreglertechnologie. Dies führt zu einer signifikant höheren Energieeffizienz, was sich in einer geringeren Wärmeentwicklung und damit in einer längeren Lebensdauer der angeschlossenen Komponenten niederschlägt. Die kompakte Bauform im SMD-Gehäuse ermöglicht eine nahtlose Integration in moderne, platzkritische Schaltungsdesigns und erleichtert die automatische Bestückung auf Leiterplatten. Die präzise Spannungsregelung von 3,3V stellt sicher, dass auch empfindliche Mikrocontroller, Sensoren und andere digitale Bausteine stets im optimalen Betriebsbereich versorgt werden, was Systemausfälle und unerwartete Fehler minimiert. Die breite Eingangsspannungsbandbreite von 4,75V bis 18V bietet zudem eine beachtliche Flexibilität bei der Wahl der Stromquelle.
Hervorragende Leistungsmerkmale und Vorteile
- Hohe Energieeffizienz: Durch den Einsatz fortschrittlicher Schaltreglertechnologie wird die Verlustleistung minimiert, was zu einer verbesserten Energieausnutzung und reduzierten Betriebstemperaturen führt. Dies ist entscheidend für Anwendungen mit Batteriebetrieb oder in Umgebungen, in denen Wärmeableitung eine Herausforderung darstellt.
- Präzise Ausgangsspannung: Die stabile Ausgangsspannung von 3,3V ± Toleranz gewährleistet eine zuverlässige Versorgung empfindlicher elektronischer Komponenten und verhindert Störungen oder Beschädigungen durch Spannungsschwankungen. Dies ist unerlässlich für die Integrität und Funktionalität komplexer Schaltungen.
- Breiter Eingangsspannungsbereich: Mit einer Eingangsspannung von 4,75V bis 18V ist der Wandler flexibel einsetzbar und kompatibel mit einer Vielzahl von Stromquellen, von niedrigeren Batteriespannungen bis hin zu höheren DC-Schienen. Dies reduziert den Bedarf an zusätzlichen Spannungsauf- oder -wandlungsstufen.
- Kompakte SMD-Bauform: Das Surface Mount Device (SMD)-Gehäuse ermöglicht eine einfache und platzsparende Integration auf Leiterplatten. Es unterstützt automatisierte Bestückungsprozesse und ist ideal für die Miniaturisierung elektronischer Geräte.
- Hohe Strombelastbarkeit: Mit einem maximalen Ausgangsstrom von 1000mA (1A) ist der R-78AA33-10SMD in der Lage, auch stromintensivere Komponenten und Systeme zuverlässig zu versorgen, ohne an Leistungsgrenzen zu stoßen.
- Integrierter Schutz: Moderne DC/DC-Wandler dieser Klasse verfügen typischerweise über integrierte Schutzmechanismen wie Überstrom- und Übertemperaturschutz, die die Langlebigkeit und Sicherheit des Geräts sowie der angeschlossenen Schaltungen gewährleisten.
- Geringe Ripple- und Rauschspannung: Die Schaltfrequenz und die interne Filterung sind darauf ausgelegt, eine saubere und stabile Ausgangsspannung mit minimalen Störsignalen zu liefern, was für rauschsensitive Anwendungen wie Audio- oder HF-Schaltungen von großer Bedeutung ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | DC/DC-Wandler R78AA |
| Modellnummer | R-78AA33-10SMD |
| Eingangsspannungsbereich (Vin) | 4,75V – 18V DC |
| Ausgangsspannung (Vout) | 3,3V DC (Single Output) |
| Max. Ausgangsstrom (Iout) | 1000mA (1A) |
| Gehäuseform | SMD (Surface Mount Device) |
| Effizienz | Typischerweise über 85% (abhängig von Eingangs-/Ausgangsbedingungen und Last) |
| Schaltfrequenz | Typisch im Bereich von Hunderten von kHz (spezifische Werte können je nach Herstellerblatt variieren) |
| Betriebstemperaturbereich | Erwartungsgemäß ein weiter Bereich, z.B. -40°C bis +85°C oder höher, für industrielle Anwendungen ausgelegt. Genaue Angaben im Datenblatt. |
| Schutzfunktionen | Integrierter Überstromschutz, Übertemperaturschutz (typisch für diese Baureihe) |
| Anwendungsbereiche | Energieversorgung für Mikrocontroller, Sensoren, IoT-Geräte, industrielle Automatisierung, mobile Elektronik, Prüfgeräte und Laboraufbauten. |
Tiefergehende Betrachtung von Material und Design

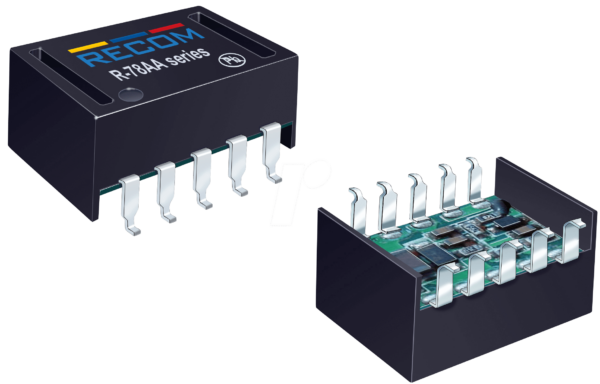

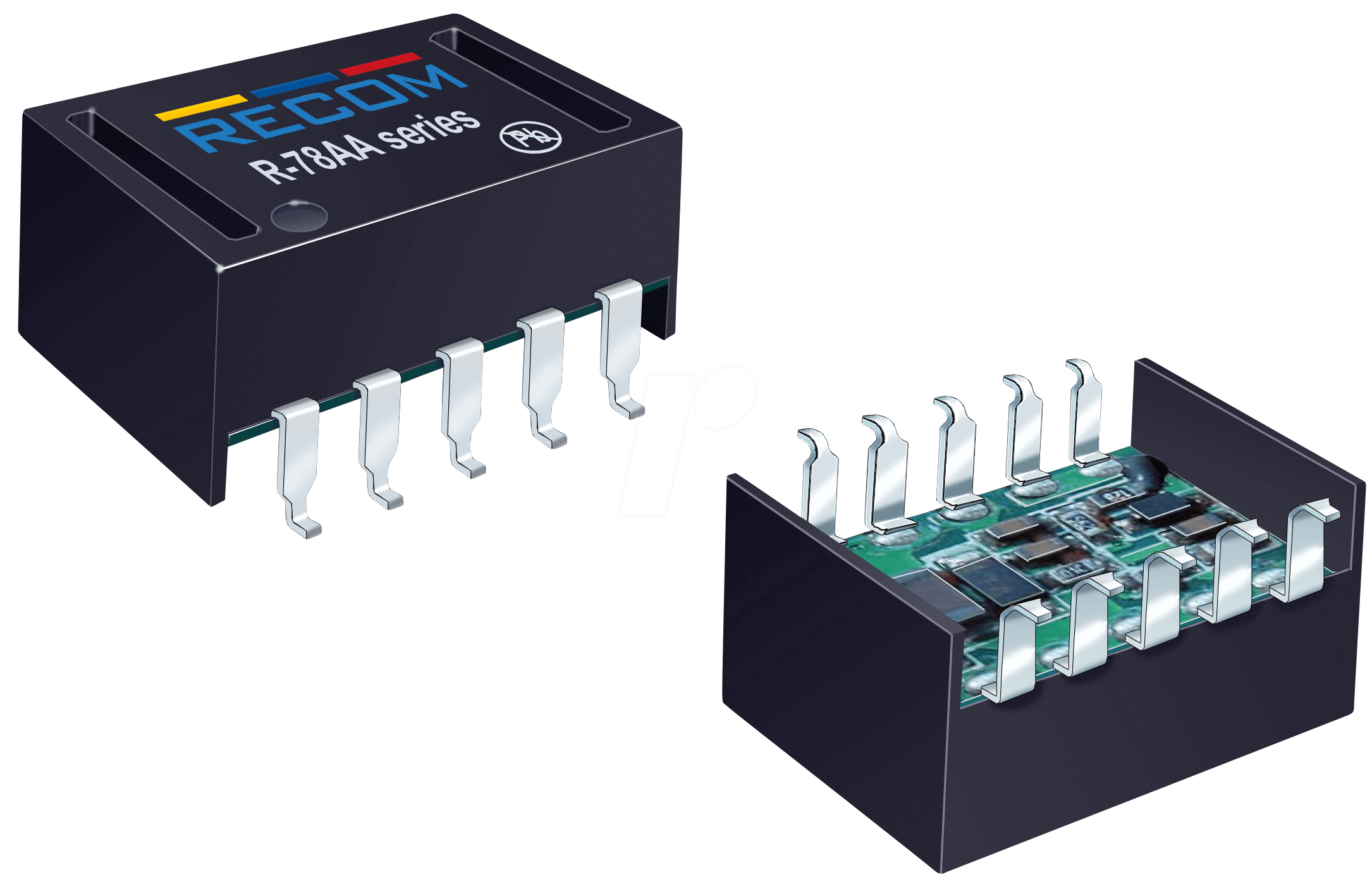

Der R-78AA33-10SMD DC/DC-Wandler ist in einem robusten und thermisch optimierten SMD-Gehäuse untergebracht, das speziell für die Anforderungen moderner Leiterplattenlayouts konzipiert wurde. Die Verwendung von hochwertigen Halbleitermaterialien und spezialisierten Induktivitäten sowie Kondensatoren im Inneren des Bauteils gewährleistet eine hohe Leistungsdichte und Zuverlässigkeit. Das Design fokussiert sich auf die Minimierung von EMI (elektromagnetischen Interferenzen), ein kritischer Faktor in komplexen Schaltungsumgebungen, um die Signalintegrität anderer Komponenten nicht zu beeinträchtigen. Die Pad-Geometrie und die Lötbarkeit der SMD-Anschlüsse sind auf eine effiziente Wärmeableitung während des Lötprozesses und im Betrieb ausgelegt, was für die Langlebigkeit des Bauteils entscheidend ist.
Anwendungsfelder und Synergien
Die Anwendungsbreite des R-78AA33-10SMD ist enorm. In der industriellen Automatisierung kann er zur Spannungsversorgung von SPS-Modulen, Sensoren, Aktoren und Kommunikationsschnittstellen eingesetzt werden, wo eine zuverlässige und effiziente Stromversorgung unerlässlich ist. Für IoT-Entwickler bietet er die Möglichkeit, kompakte und batteriebetriebene Geräte mit einer stabilen 3,3V-Versorgung zu realisieren, was die Energieeffizienz und damit die Laufzeit der Geräte maßgeblich verbessert. Auch in der Messtechnik und im Prototypenbau leistet dieser Wandler wertvolle Dienste, da er eine präzise und flexible Spannungsquelle für experimentelle Setups bietet. Die Kombination mit anderen Spannungsreglern oder die Kaskadierung zur Erzeugung verschiedener Spannungspegel sind ebenfalls gängige Praxis.
FAQ – Häufig gestellte Fragen zu R-78AA33-10SMD – DC/DC-Wandler R78AA, 4.75-18 Vin, Single, 3.3 Vout, 1000 mA, SMD
Wie unterscheidet sich der R-78AA33-10SMD von einem linearen Spannungsregler?
Der Hauptunterschied liegt in der Technologie. Der R-78AA33-10SMD ist ein Schaltregler, der durch Pulsweitenmodulation (PWM) die Spannung effizient umwandelt und dabei nur wenig Energie als Wärme verliert. Lineare Regler hingegen „verheizen“ überschüssige Spannung, was zu erheblichen Energieverlusten und Wärmeentwicklung führt, insbesondere bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang.
Ist der R-78AA33-10SMD für den Einsatz in rauen Umgebungen geeignet?
Aufgrund seiner robusten Bauweise und der potenziellen integrierten Schutzfunktionen (wie Übertemperatur- und Überstromschutz) ist dieser DC/DC-Wandler für viele industrielle Umgebungen gut geeignet. Die genaue Eignung hängt jedoch von spezifischen Umweltbedingungen wie extremen Temperaturen, Vibrationen oder der Exposition gegenüber aggressiven Medien ab. Die detaillierten Spezifikationen im Datenblatt geben hierüber Aufschluss.
Welche Art von Leiterplattendesign wird für den R-78AA33-10SMD empfohlen?
Für die optimale Leistung und Wärmeableitung wird ein gut durchdachtes Leiterplattendesign empfohlen. Dies beinhaltet ausreichend dimensionierte Kupferflächen für die Stromschienen, eine gute Wärmeableitung durch Thermal Vias unter dem Bauteil sowie eine korrekte Platzierung von Eingangs- und Ausgangskondensatoren zur Minimierung von Rauschen und zur Stabilisierung der Spannungen.
Kann der R-78AA33-10SMD parallel geschaltet werden, um den Ausgangsstrom zu erhöhen?
Das Parallelschalten von DC/DC-Wandlern zur Stromerhöhung ist generell möglich, erfordert jedoch sorgfältige Planung und eine genaue Abstimmung der Bauteile, um Lastungleichgewichte und potenzielle Probleme zu vermeiden. Es wird dringend empfohlen, die entsprechenden Anleitungen oder das Datenblatt des Herstellers zu konsultieren, bevor eine solche Konfiguration umgesetzt wird.
Was sind die typischen Verlustleistungen des R-78AA33-10SMD?
Die Verlustleistung ist bei Schaltreglern deutlich geringer als bei linearen Reglern. Sie hängt von der Eingangs- und Ausgangsspannung sowie der Last ab. Bei Nennlast und typischen Betriebsbedingungen kann die Verlustleistung im Bereich von wenigen hundert Milliwatt liegen, was im Vergleich zu linearen Reglern, die leicht mehrere Watt verlieren können, eine signifikante Verbesserung darstellt.
Muss ich spezielle Lötprofile für das SMD-Gehäuse verwenden?
Ja, wie bei den meisten SMD-Bauteilen ist es wichtig, ein für das spezifische Gehäuse und die verwendeten Materialien geeignetes Lötprofil einzuhalten. Dies stellt sicher, dass die Lötverbindungen zuverlässig sind und das Bauteil keinen thermischen Stress erfährt, der seine Lebensdauer beeinträchtigen könnte. Die Empfehlungen des Herstellers im Datenblatt sollten hierbei strikt befolgt werden.
Welche Eingangsspannungen sind für den R-78AA33-10SMD nicht geeignet?
Der R-78AA33-10SMD ist für einen Eingangsspannungsbereich von 4,75V bis 18V spezifiziert. Spannungen unterhalb von 4,75V können zu einem unzureichenden Betrieb des Wandlers oder zu dessen Abschaltung führen. Spannungen oberhalb von 18V können das Bauteil dauerhaft beschädigen. Es ist entscheidend, diesen Bereich einzuhalten, um eine korrekte Funktion und Langlebigkeit zu gewährleisten.
