Ihrverlässiger Energiepartner für anspruchsvolle Anwendungen: R-7815-05 DC/DC-Wandler

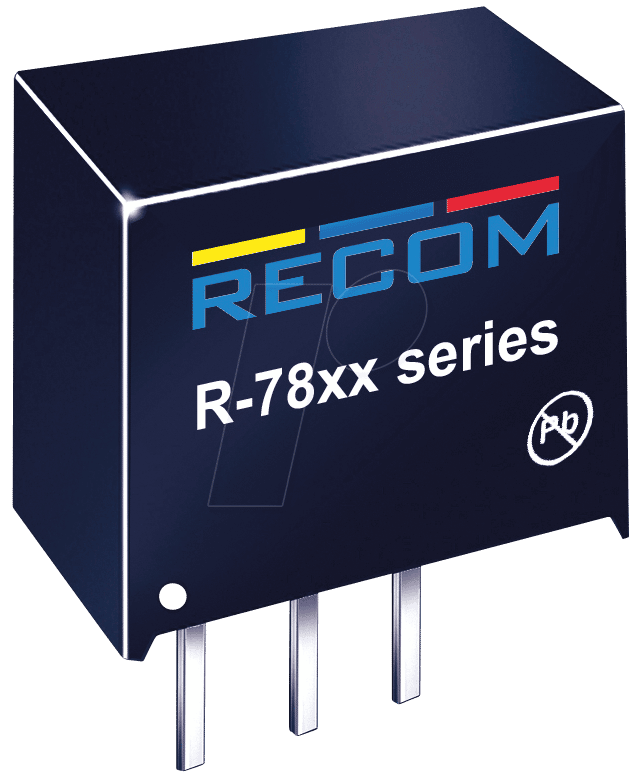

Der R-7815-05 DC/DC-Wandler ist die ideale Lösung für Entwickler und Ingenieure, die eine stabile und präzise Spannungsversorgung für ihre elektronischen Schaltungen benötigen. Wenn Ihre Anwendung eine zuverlässige Umwandlung von einer Eingangsspannung im Bereich von 18 bis 32 Volt DC auf eine stabile Ausgangsspannung von 15 Volt DC mit einer Strombelastbarkeit von bis zu 500 mA erfordert, bietet dieses SIP-3-Modul eine überlegene Performance und Effizienz gegenüber herkömmlichen Linearreglern oder unspezifischen Schaltreglern.
Überlegene Leistung und Effizienz: Warum der R-7815-05 die Standardwahl übertrifft
Herkömmliche Spannungsregler, insbesondere lineare Varianten, leiden oft unter einem ineffizienten Betrieb, der zu erheblicher Wärmeentwicklung führt. Dies resultiert in höheren Betriebskosten und der Notwendigkeit für aufwendige Kühlkörper. Der R-7815-05 DC/DC-Wandler, basierend auf der bewährten R78-Serie, nutzt fortschrittliche Schaltreglertechnologie, um eine herausragende Energieeffizienz zu erzielen. Dies bedeutet nicht nur weniger Abwärme und damit höhere Zuverlässigkeit, sondern auch eine geringere Belastung Ihrer Energiequelle.
Gegenüber generischen Schaltreglern punktet der R-7815-05 mit seiner spezifischen Auslegung für den angebotenen Eingangs- und Ausgangsspannungsbereich sowie den definierten Strom. Dies garantiert eine optimierte Performance und Stabilität, die für präzise Messungen, Steuerungen und sensitive Elektronikkomponenten unerlässlich ist. Die kompakte Bauform im SIP-3-Gehäuse minimiert zudem den Platzbedarf auf Ihrer Platine, was insbesondere bei der Miniaturisierung von Geräten ein entscheidender Vorteil ist.
Kernfunktionen und technologische Vorteile des R-7815-05
- Hohe Effizienz: Reduziert Energieverluste und Wärmeentwicklung, was die Lebensdauer Ihrer Komponenten verlängert und den Energieverbrauch senkt.
- Präzise Spannungsregelung: Liefert eine stabile 15V-Ausgangsspannung, auch bei schwankender Eingangsspannung und wechselnder Last, was für empfindliche Schaltungen kritisch ist.
- Kompakte Bauform (SIP-3): Ermöglicht eine platzsparende Integration in nahezu jede Schaltungsarchitektur.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, widersteht er typischen Betriebsbedingungen und Störungen.
- Vielseitige Anwendungsmöglichkeiten: Von Industrieautomation bis hin zu Messtechnik – überall dort, wo eine zuverlässige 15V-Versorgung benötigt wird.
- Schutzfunktionen: Integrierte Schutzmechanismen sorgen für Sicherheit gegen Überlastung und Kurzschlüsse.
Anwendungsgebiete und Einsatzmöglichkeiten
Der R-7815-05 DC/DC-Wandler ist prädestiniert für eine breite Palette von Applikationen, bei denen eine stabile und effiziente 15V-Versorgung unerlässlich ist. Dazu gehören:
- Industrielle Steuerungssysteme: Stromversorgung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS), die präzise und störungsfreie Operationen erfordern.
- Messtechnik und Laborgeräte: Gewährleistung einer rauscharmen und stabilen Spannungsversorgung für hochpräzise Messinstrumente, Oszilloskope und Signalgeneratoren.
- Automobil-Elektronik: Unter der Bedingung der Einhaltung der relevanten Automobilstandards, kann die Umwandlung von Bordnetzspannungen auf spezifische 15V für Steuergeräte oder Infotainmentsysteme realisiert werden.
- Telekommunikationsinfrastruktur: Betrieb von Netzwerkkomponenten, Routern und Basisstationen, die eine konstante und zuverlässige Stromversorgung benötigen.
- Medizintechnik: Stromversorgung von Diagnosegeräten und Überwachungssystemen, bei denen höchste Zuverlässigkeit und Sicherheit gefragt sind.
- Embedded Systems: Integration in komplexe eingebettete Systeme, bei denen der Platz begrenzt ist und eine effiziente Energieverwaltung entscheidend ist.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | R-7815-05 |
| Serie | R78 |
| Typ | DC/DC-Wandler, Schaltregler |
| Eingangsspannungsbereich (Vin) | 18 V bis 32 V DC |
| Ausgangsspannung (Vout) | 15 V DC (Single Output) |
| Ausgangsstrom (Iout) | Max. 500 mA |
| Gehäuseform | SIP-3 (Single In-line Package, 3 Pins) |
| Effizienz (typisch) | > 85% (abhängig von Last und Eingangsspannung) |
| Schutzfunktionen | Kurzschlussschutz, Überlastschutz (typisch integriert) |
| Isolationsspannung (falls zutreffend) | Konstruktiv nicht isoliert (nicht-isolierter Wandler) |
| Betriebstemperaturbereich | Typisch -40°C bis +85°C (abhängig von thermischer Anbindung) |
FAQ – Häufig gestellte Fragen zu R-7815-05 – DC/DC-Wandler R78, 18 – 32 Vin, Single, 15 Vout, 500 mA, SIP-3
Ist der R-7815-05 für den Einsatz in sehr heißen Umgebungen geeignet?
Der R-7815-05 ist typischerweise für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Für den Einsatz bei höheren Umgebungstemperaturen oder unter Volllast ist jedoch eine sorgfältige thermische Auslegung und gegebenenfalls eine zusätzliche Kühlung auf der Platine unerlässlich, um die angegebene maximale Betriebstemperatur des Moduls nicht zu überschreiten und eine lange Lebensdauer zu gewährleisten.
Wie unterscheidet sich die Effizienz dieses DC/DC-Wandlers von einem linearen Spannungsregler?
Im Vergleich zu linearen Spannungsreglern, die Energie durch Wärmeableitung „vernichten“, arbeiten DC/DC-Schaltregler wie der R-7815-05 deutlich effizienter. Die Effizienz liegt in der Regel über 85%, während lineare Regler bei einer signifikanten Spannungsdifferenz leicht nur 50% oder weniger erreichen können. Dies bedeutet eine erhebliche Reduzierung des Stromverbrauchs und der Wärmeentwicklung.
Welche Art von Schutzfunktionen sind im R-7815-05 integriert?
Der R-7815-05 verfügt typischerweise über integrierte Schutzschaltungen gegen Kurzschluss und Überlast. Diese Schutzmechanismen sind entscheidend, um sowohl den Wandler selbst als auch die angeschlossene Last vor Beschädigungen bei unerwarteten elektrischen Ereignissen zu schützen und die Systemstabilität zu gewährleisten.
Kann der R-7815-05 auch bei einer Eingangsspannung von unter 18V oder über 32V betrieben werden?
Nein, der Betrieb außerhalb des spezifizierten Eingangsspannungsbereichs von 18V bis 32V DC kann zu Fehlfunktionen, Leistungseinbußen oder sogar zur Zerstörung des Wandlers führen. Es ist unerlässlich, die Eingangsspannung stets innerhalb der angegebenen Grenzen zu halten, um die vorgesehene Funktionalität und Zuverlässigkeit zu gewährleisten.
Ist der R-7815-05 galvanisch von der Eingangsseite getrennt?
Der R-7815-05 DC/DC-Wandler aus der R78-Serie ist ein nicht-isolierter Schaltregler. Dies bedeutet, dass es keine galvanische Trennung zwischen der Eingangs- und der Ausgangsseite gibt. Für Anwendungen, die eine solche Trennung erfordern, müssen separate isolierte DC/DC-Wandler eingesetzt werden.
Welche Art von Lasten kann der R-7815-05 zuverlässig versorgen?
Der R-7815-05 ist für die Versorgung von Lasten konzipiert, die eine stabile Ausgangsspannung von 15V und einen Strombedarf von bis zu 500 mA aufweisen. Dies umfasst eine Vielzahl von elektronischen Komponenten, Sensoren, Mikrocontrollern, Kommunikationsmodulen und mehr, sofern der Strombedarf innerhalb der Spezifikation liegt. Bei dynamischen Lasten ist auf die Stabilität des Wandlers zu achten.
Wie kann die Lebensdauer des R-7815-05 maximiert werden?
Die Lebensdauer des R-7815-05 wird maßgeblich durch die Einhaltung der Betriebsbedingungen beeinflusst. Dazu gehören: die Beschränkung der Eingangs- und Ausgangsströme innerhalb der Spezifikationen, die Vermeidung von Übertemperaturen durch ausreichende thermische Anbindung und Belüftung der Platine, sowie der Schutz vor Überspannungen und transienten Störungen im Stromnetz.
