QUAN LC300 A 24 – PID-Regler Quantrol LC300, -5 … +55 °C

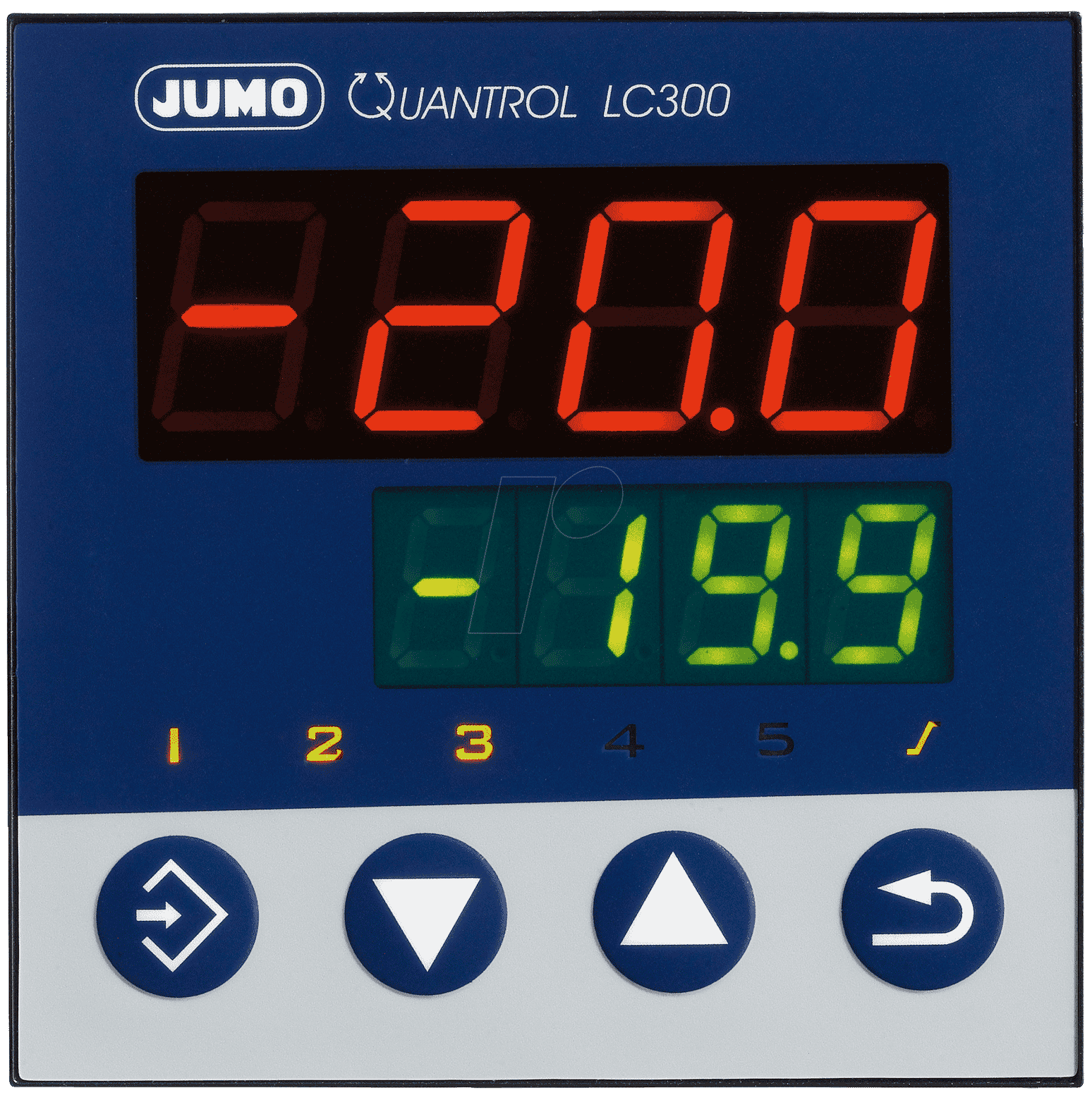

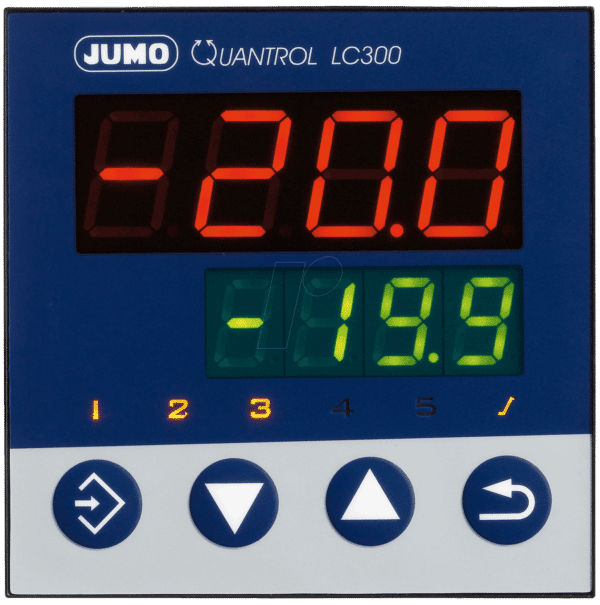

JUMO Quantrol LC300Universal-PID-ReglerserieBeschreibungDie Quantrol-Serie LC100, LC200 oder LC300 ist in den drei DIN-Formaten 48 mm x 48 mm, 48 mm x 96 mm oder 96 mm x 96 mm lieferbar. Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen oder Thyristorleistungsstellern über einen stetigen Reglerausgang.Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll – und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. Je nach Format stehen bis zu fünf Relaisausgänge mit einer Schaltleistung von 3 A / 230 V oder bis zu vier Logikausgänge 0/14 V zur Verfügung. Über gelbe LEDs wird die Schaltstellung der Relais bzw. Logikausgänge angezeigt, denen unterschiedliche Funktionen zugeordnet werden können. Ein analoger Ausgang 0 .. 10 V oder 0(4) … 20 mA ist als stetiger Reglerausgang, Istwert- oder Sollwertausgang konfigurierbar. Mit dem Binäreingang kann z.B. die Bedienung und Einstellung verriegelt, eine Rampe oder der Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt wahlweise 110 … 240 V AC oder 20 … 30 V AC/DC.Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben.Über die frontseitige Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden.Technische DatenGrundtyp: Quantrol LC 300 (Format 96 mm x 96 mm) 1x Analogeingang (universal), 1x Binäreingang, 1x Relaisausgang (Schließer)Option für Steckplatz 1: Analogausgang (konfigurierbar)Option für Steckplatz 2: Relaisausgang (Schließer)Spannungsversorgung: 20 … 30 V AC/DC
