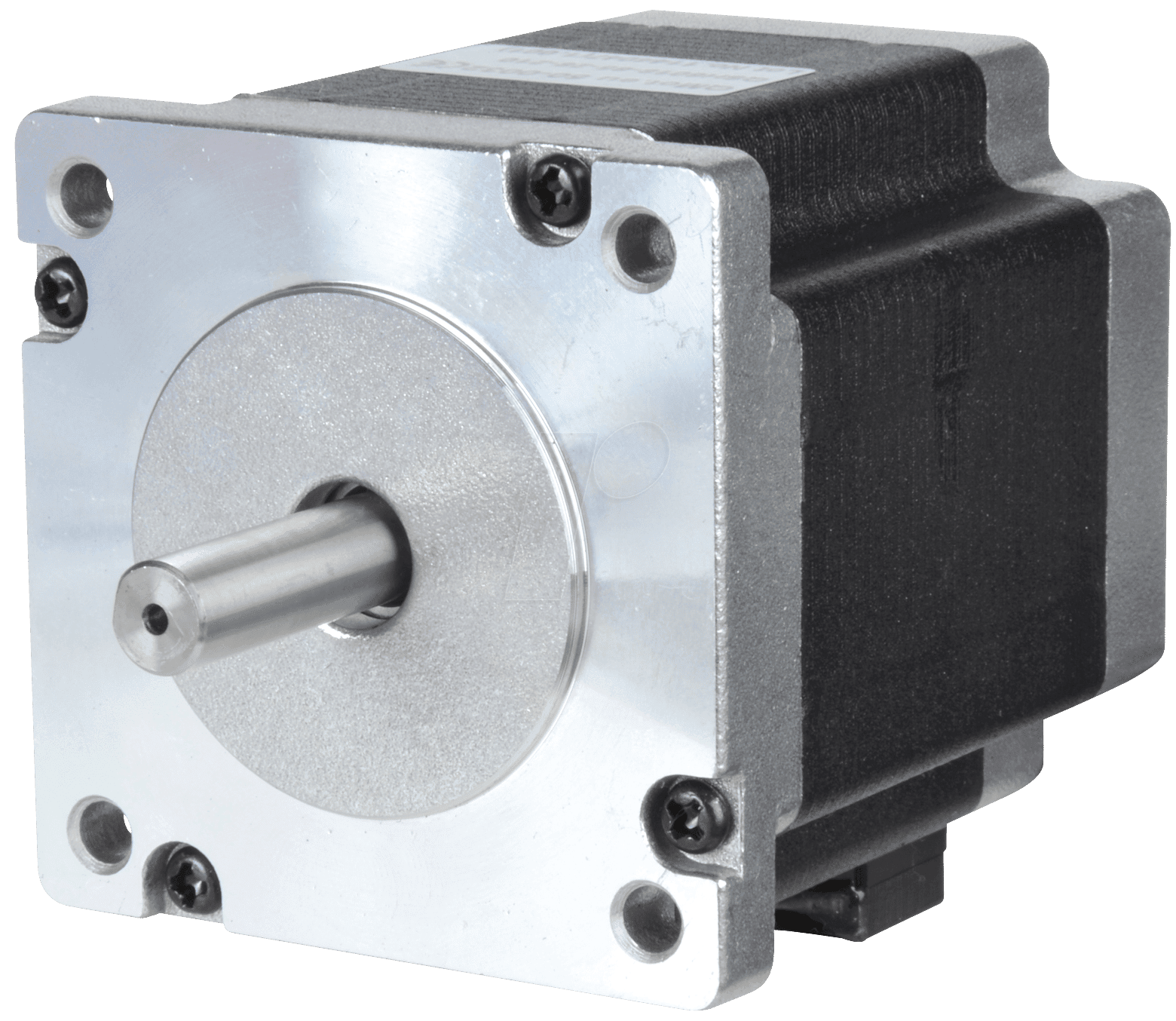

Präzision für anspruchsvolle Automatisierungsaufgaben: Der Hybrid-Schrittmotor QSH6018-65-28
Sie benötigen eine zuverlässige und präzise Antriebslösung für Ihre Automatisierungs-, Robotik- oder CNC-Projekte? Der Hybrid-Schrittmotor QSH6018-65-28 mit einer Baugröße von 60x60mm und einer Baulänge von 65mm bietet die ideale Kombination aus hoher Drehmomentdichte, exakter Schrittwinkelauflösung und robuster Konstruktion für professionelle Anwendungen. Dieser Motor ist die überlegene Wahl gegenüber herkömmlichen Schrittmotoren, wenn es auf höchste Positionsgenauigkeit und dynamisches Verhalten ankommt, ohne Kompromisse bei der Zuverlässigkeit einzugehen.
Leistungsstarke Hybrid-Technologie für maximale Performance
Der QSH6018-65-28 nutzt die Vorteile der Hybrid-Schrittmotortechnologie, diePermanentmagneten und reluctance-Motoren kombiniert. Dies ermöglicht eine signifikant höhere Schrittauflösung und damit eine feinere Positionskontrolle im Vergleich zu reinen Permanentmagnet- oder Reluctance-Motoren. Das Ergebnis ist eine verbesserte Endpositioniergenauigkeit und eine Reduzierung von Resonanzen, was insbesondere bei schnellen Bewegungen und präzisen Bearbeitungsschritten von entscheidender Bedeutung ist. Die bewährte Konstruktion gewährleistet zudem eine ausgezeichnete Langzeitstabilität und eine geringe Wartungsintensität.
Vorteile des QSH6018-65-28 im Überblick
- Hohe Schrittauflösung: Ermöglicht feine Bewegungsabstufungen und präzise Positionierung.
- Hohes Drehmoment: Bietet ausreichend Kraftreserven für anspruchsvolle Lasten und dynamische Beschleunigungen.
- Robustes Design: Gefertigt für den Dauereinsatz in industriellen Umgebungen.
- Kompakte Bauform: Die 60x60mm Baugröße und 65mm Baulänge optimieren den Platzbedarf in Ihrer Anlage.
- Zuverlässige Leistung: Konstante und wiederholgenaue Bewegungsprofile sind garantiert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Automatisierungs-, Robotik- und CNC-Anwendungen.
- Effiziente Energieumwandlung: Optimierte Wicklungskonfiguration minimiert Energieverluste.
- Stufenlose Regelbarkeit: Präzise Steuerung der Geschwindigkeit und Position über Schritt- und Richtungssignale.
Technische Spezifikationen und Konstruktionsmerkmale
Der QSH6018-65-28 ist ein leistungsfähiger Schrittmotor, der für höchste Ansprüche konzipiert wurde. Seine Hybrid-Bauweise vereint die Vorteile von Permanentmagnet- und Reluctance-Motoren, was zu einer herausragenden Performance führt. Die präzise gefertigten Rotor- und Statorpakete, kombiniert mit hochwertigen Kugellagern, gewährleisten einen ruhigen Lauf und eine lange Lebensdauer. Die Isolationsklasse des Motors ist auf industrielle Standards ausgelegt und schützt vor Umwelteinflüssen.
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | QSH6018-65-28 |
| Baugröße (Flansch) | 60×60 mm |
| Baulänge | 65 mm |
| Schrittwinkel | 1.8 Grad (200 Schritte/Umdrehung) |
| Haltemoment (Ncm) | Typisch 280 Ncm (abhängig von der Ansteuerung) |
| Spannung (V) | Variabel, abhängig vom Treiber (typische Betriebsspannungen liegen im Bereich von 24V bis 48V oder höher) |
| Strom pro Phase (A) | Typisch 2.8 A (für optimale Leistung und Wärmeentwicklung) |
| Anzahl der Phasen | 2 |
| Motorwellendurchmesser | 8 mm |
| Motorwelle mit Mitnehmernut | Ja (Standard für sichere Kupplung) |
| Lagertyp | Hochpräzise Kugellager (für Langlebigkeit und geringe Reibung) |
| Isolationsklasse | Klasse B oder höher (sicherer Betrieb in verschiedenen Umgebungsbedingungen) |
| Betriebstemperatur | -20°C bis +50°C (Standardbereich, erweiterte Bereiche je nach Kühlung und Umgebung) |
| Anschlusskabel | Typischerweise 4-adrig (für bipolare Ansteuerung) |
| Gehäusematerial | Hochwertiges Aluminiumlegierung (für Robustheit und Wärmeableitung) |
| Anwendungsgebiete | CNC-Maschinen, 3D-Drucker, Robotik-Arme, Laborautomatisierung, Verpackungsmaschinen, Textilmaschinen |
Optimale Anwendungsbereiche für den QSH6018-65-28
Der QSH6018-65-28 ist prädestiniert für eine Vielzahl von Anwendungen, bei denen hohe Präzision, gute Dynamik und Zuverlässigkeit im Vordergrund stehen. In der CNC-Fertigung ermöglicht er eine exakte Bahnkontrolle für feinmechanische Bauteile und komplexe Fräsarbeiten. In der Robotik unterstützt er die präzise Bewegung von Gelenken und Greifern, was für Aufgaben wie Montage, Pick-and-Place oder Inspektion unerlässlich ist. 3D-Drucker profitieren von der hohen Schrittauflösung für detailreiche Druckobjekte und gleichmäßige Schichtablage. Auch in der Laborautomatisierung, beispielsweise für Pipettierroboter oder Probenhandhabungssysteme, spielt die genaue Positionierung eine Schlüsselrolle. Die kompakte Bauform macht ihn ideal für platzbeschränkte Systeme, ohne Kompromisse bei der Leistung einzugehen.
Häufig gestellte Fragen (FAQ) zu QSH6018-65-28 – Hybrid-Schrittmotor 60x60mm, Baulänge 65mm
Welche Art von Schrittmotortreiber wird für den QSH6018-65-28 empfohlen?
Für diesen Hybrid-Schrittmotor wird die Verwendung eines leistungsfähigen bipolaren Schrittmotortreibers empfohlen, der den Strom von 2.8A pro Phase liefern kann. Treiber mit Mikroschritt-Funktionen sind besonders vorteilhaft, um eine noch höhere Auflösung, sanftere Bewegungen und eine Reduzierung von Vibrationen zu erzielen. Achten Sie auf Treiber, die eine Stromregelung (Current Control) unterstützen, um das volle Potenzial des Motors auszuschöpfen und Überhitzung zu vermeiden.
Wie wird das Haltemoment von 280 Ncm erreicht und wie beeinflusst es die Auswahl des Treibers?
Das Haltemoment von 280 Ncm ist ein Nennwert, der typischerweise bei der Nennstromstärke des Motors unter optimalen Bedingungen erreicht wird. Es repräsentiert die maximale Kraft, die der Motor in stehendem Zustand halten kann, ohne seine Position zu verlieren. Die tatsächliche Leistung hängt stark vom verwendeten Schrittmotortreiber und dessen Fähigkeit ab, den Nennstrom konstant zu liefern. Ein Treiber, der den erforderlichen Strom stabil liefern kann, ist entscheidend, um dieses Haltemoment zu gewährleisten.
Ist der QSH6018-65-28 für den Einsatz in einer CNC-Maschine geeignet?
Ja, der QSH6018-65-28 ist aufgrund seiner hohen Präzision, seines guten Haltemoments und seiner robusten Bauweise hervorragend für den Einsatz in CNC-Maschinen geeignet. Er ermöglicht eine exakte Steuerung der Achsen, was für die Herstellung präziser Bauteile unerlässlich ist. Die hohe Schrittauflösung unterstützt feine Konturen und Oberflächenqualitäten.
Welche Vorteile bietet die Hybrid-Technologie gegenüber reinen Permanentmagnet-Schrittmotoren?
Die Hybrid-Technologie kombiniert die Vorteile von Permanentmagnet- und Reluctance-Motoren. Dies führt zu einer deutlich höheren Schrittauflösung (typisch 1.8 Grad oder feinere Mikroschritte) und einer insgesamt besseren Drehmomentdichte über den gesamten Drehzahlbereich. Dies bedeutet mehr Präzision und Leistung bei kompakterer Bauform im Vergleich zu herkömmlichen Permanentmagnet-Schrittmotoren mit vergleichbarer Größe.
Wie ist die Motorwelle des QSH6018-65-28 beschaffen?
Die Motorwelle des QSH6018-65-28 hat einen Durchmesser von 8 mm und ist mit einer Mitnehmernut (auch Passfedernut genannt) versehen. Diese Nut dient dazu, eine sichere und formschlüssige Verbindung mit Kupplungen, Zahnrädern oder Riemenscheiben zu ermöglichen und so ein Durchrutschen der angetriebenen Last zu verhindern.
Kann der QSH6018-65-28 auch bei erhöhten Temperaturen betrieben werden?
Der QSH6018-65-28 ist für einen Standardbetriebstemperaturbereich von -20°C bis +50°C ausgelegt, mit einer Isolationsklasse, die für industrielle Umgebungen optimiert ist. Bei höheren Umgebungstemperaturen oder hoher mechanischer Belastung ist eine ausreichende Kühlung des Motors unerlässlich, um die Lebensdauer und Leistungsfähigkeit zu gewährleisten. Dies kann durch entsprechende Gehäuseentlüftung, externe Lüfter oder die Montage auf einer wärmeleitenden Fläche erfolgen. Die maximale Wicklungstemperatur sollte dabei stets beachtet werden, um Schäden zu vermeiden.
Wie wird der Motor angeschlossen und welche Rolle spielt die Schritt- und Richtungssignalsteuerung?
Der QSH6018-65-28 ist ein zweiphasiger Schrittmotor und wird typischerweise mit 4 Anschlusskabeln geliefert. Diese werden an die Ausgänge eines bipolaren Schrittmotortreibers angeschlossen. Die Steuerung der Bewegung erfolgt über Schritt- und Richtungssignale. Ein Schrittsignal bewirkt eine Drehung um einen Schrittwinkel (hier 1.8 Grad), während das Richtungssignal die Drehrichtung vorgibt. Durch die Sequenz und Frequenz dieser Signale wird die Position und Geschwindigkeit des Motors exakt gesteuert.
