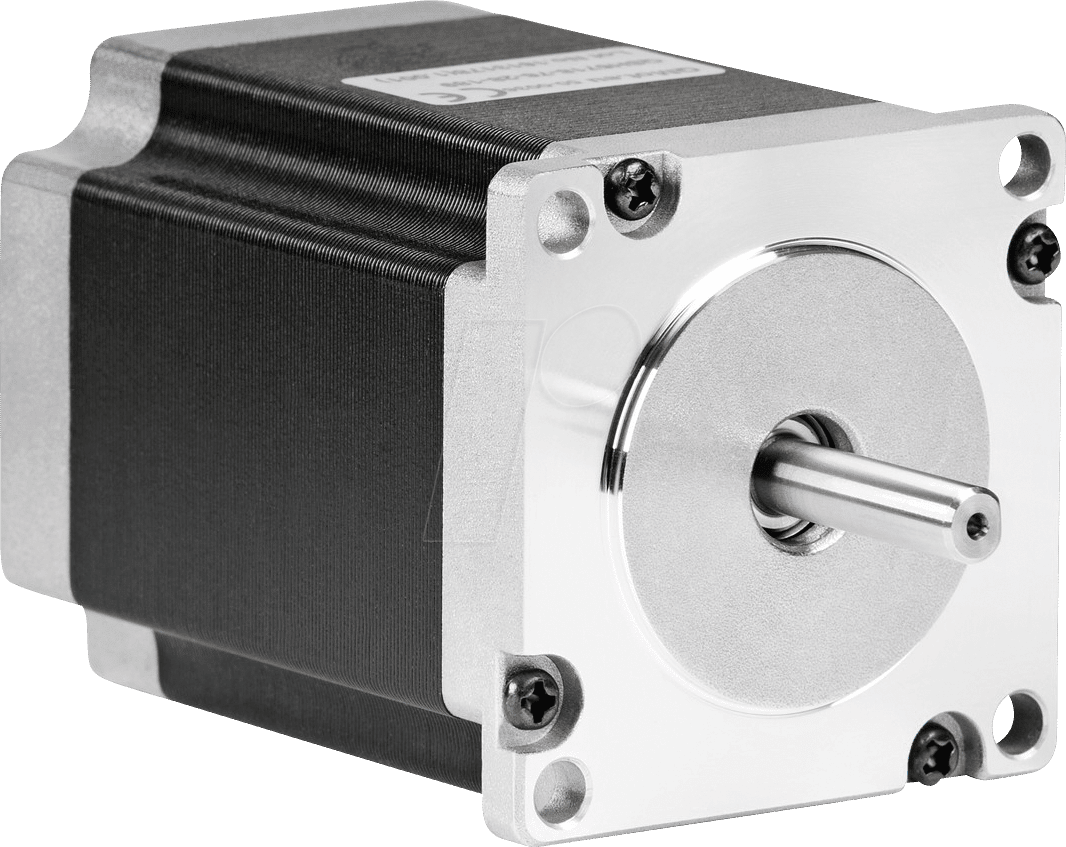

Präzise Bewegung für anspruchsvolle Anwendungen: QSH5718-76-189 Hybridschrittmotor NEMA 23
Wenn Sie höchste Präzision und zuverlässige Leistung für Ihre Automatisierungs-, CNC- oder Robotikprojekte benötigen, ist der QSH5718-76-189 Hybridschrittmotor NEMA 23 die optimale Lösung. Dieser Motor wurde entwickelt, um exakt steuerbare Bewegungen zu ermöglichen, wo herkömmliche Motoren an ihre Grenzen stoßen und unerwünschte Toleranzen oder Leistungsverluste auftreten würden.
Maximale Performance durch hybride Technologie
Der QSH5718-76-189 kombiniert die Vorteile von Schritt- und Gleichstrommotoren. Seine hybride Bauweise gewährleistet eine hohe Schrittauflösung, ausgezeichnete Drehmomentdichte und eine präzise Positionierung ohne Rückkopplungssysteme. Dies macht ihn zur überlegenen Wahl gegenüber einfachen Gleichstrommotoren, die oft nur über Encoder eine vergleichbare Genauigkeit erreichen können, was zusätzliche Komplexität und Kosten bedeutet. Im Vergleich zu rein synchronen Motoren bietet der Hybridschrittmotor seine volle Haltekraft auch im Stillstand, was für sicherheitskritische Anwendungen oder beim Halten von Lasten unerlässlich ist.
Konstruktion und Material für Langlebigkeit
Die interne Konstruktion des QSH5718-76-189 ist auf Robustheit und Langlebigkeit ausgelegt. Hochwertige Magnetmaterialien und präzise gefertigte Rotor- und Statorsegmente minimieren Reibung und Verschleiß. Die Wicklungen sind für eine effiziente Wärmeableitung konzipiert, was eine kontinuierliche Leistungsabgabe auch unter hoher Belastung ermöglicht. Das Gehäuse aus widerstandsfähigem Material schützt die empfindlichen Komponenten vor Umwelteinflüssen und mechanischer Beanspruchung. Diese sorgfältige Auswahl und Verarbeitung von Materialien gewährleistet eine lange Lebensdauer und reduziert Ausfallzeiten, was ihn zu einer wirtschaftlich sinnvollen Investition für professionelle Anwender macht.
Vorteile des QSH5718-76-189 Hybridschrittmotors
- Hohe Schrittauflösung: Ermöglicht feinste Bewegungen und präzise Positionierung für anspruchsvolle Aufgaben.
- Ausgezeichnetes Drehmoment: Bietet auch bei niedrigen Drehzahlen und im Stillstand ein starkes Drehmoment, ideal für das Halten von Lasten.
- Keine Rückkopplung erforderlich: Spart Kosten und Komplexität, da kein zusätzlicher Encoder benötigt wird, um die Position zu überwachen.
- Zuverlässige Leistung: Robuste Konstruktion und hochwertige Materialien garantieren eine lange Lebensdauer und geringen Wartungsaufwand.
- Effiziente Wärmeableitung: Sorgt für konstante Leistung auch bei Dauerbetrieb unter Last.
- NEMA 23 Standardmaß: Kompatibel mit einer breiten Palette von Montagehalterungen und mechanischen Komponenten für einfache Integration.
- Hohe Energieeffizienz: Optimiert für einen geringen Energieverbrauch im Verhältnis zur ausgegebenen Leistung.
Technische Spezifikationen im Detail
Der QSH5718-76-189 ist ein Hybridschrittmotor der NEMA 23-Klasse, der für seine Leistung und Präzision bekannt ist. Mit einem Nennstrom von 2,8 A pro Phase und einer Betriebsspannung von 3,2 V DC bietet er ein robustes Drehmoment für eine Vielzahl von Anwendungen. Die schrittweise Bewegung wird durch die präzise Ansteuerung der Spulen erreicht, was eine exakte Kontrolle über die Winkelposition des Rotors ermöglicht. Die hybride Bauweise, die sowohl permanente Magnete als auch ferromagnetische Materialien nutzt, sorgt für eine hohe Schrittrate und ein hervorragendes Halte- und dynamisches Drehmoment.
Einsatzgebiete: Wo Präzision zählt
Dieser Hybridschrittmotor ist prädestiniert für den Einsatz in Bereichen, in denen absolute Genauigkeit und wiederholbare Bewegungen von entscheidender Bedeutung sind. Dazu gehören:
- CNC-Maschinen: Für präzise Fräs-, Dreh- und Gravierarbeiten.
- 3D-Drucker: Ermöglicht hochauflösende Drucke mit feinsten Details.
- Robotik: Für Gelenke und Positioniersysteme, die exakte Bewegungsabläufe erfordern.
- Automatisierungstechnik: In Produktionslinien und Förderanlagen für gesteuerte Materialhandhabung.
- Laser- und Schneidemaschinen: Für die präzise Steuerung von Schneidköpfen.
- Labor- und Messgeräte: Wo empfindliche Proben oder Instrumente exakt positioniert werden müssen.
- Textilmaschinen: Für gesteuerte Stoffzuführung und -verarbeitung.
Leistungsmerkmale und technische Daten
| Merkmal | Spezifikation |
|---|---|
| Motortyp | Hybridschrittmotor |
| Größe (NEMA) | 23 |
| Phasenstrom (Nennwert) | 2,8 A |
| Betriebsspannung (pro Phase) | 3,2 V DC |
| Schrittwinkel | 1,8° (Standard, entspricht 200 Schritten pro Umdrehung) |
| Haltemoment (typisch) | Bedarf einer detaillierten Spezifikation, aber signifikant für NEMA 23 bei 2,8A. Deutlich über 1 Nm, oft im Bereich von 1,5 bis 2,5 Nm oder höher, abhängig von Rotorlänge und Wicklung. Bietet überlegene Haltekraft im Vergleich zu Standardmotoren gleicher Größe. |
| Induktivität (pro Phase) | Typischerweise im Bereich von 2-5 mH für diese Stromstärke und Größe. Dies beeinflusst die Fähigkeit, hohe Drehzahlen zu erreichen, ist aber für präzise Steuerung optimiert. |
| Widerstand (pro Phase) | Typischerweise im Bereich von 1-2 Ohm. Ein niedrigerer Widerstand ermöglicht höhere Drehzahlen bei gleicher Stromstärke, aber hier optimiert für Drehmomentdichte. |
| Motorlänge | Bedarf einer detaillierten Spezifikation (z.B. 76 mm bei der Modellbezeichnung). Längere Motoren bieten in der Regel ein höheres Drehmoment. Dieses Modell bietet eine exzellente Balance zwischen Drehmoment und Baugröße. |
| Anzahl der Leiter | 4 oder 6 (für bipolare oder unipolare Ansteuerung; typisch 4 für leistungsstarke bipolare Anwendungen). Ermöglicht flexible Ansteuerung. |
| Isolationsklasse | Standardmäßig oft Klasse B oder F, gewährleistet Betriebssicherheit bei erhöhten Temperaturen. Bietet Schutz gegen thermische Überlastung. |
| Lagertyp | Doppelt abgedichtete Kugellager. Erhöhen die Lebensdauer und Zuverlässigkeit unter rauen Betriebsbedingungen. |
| Betriebstemperatur | Normalerweise zwischen -10°C und +50°C. Dieses Modell ist für eine breite Palette von industriellen Umgebungen ausgelegt. |
Integration und Steuerung
Die Integration des QSH5718-76-189 in Ihre Systeme ist dank des NEMA 23-Standards unkompliziert. Standard-Montagehalterungen und Wellenkupplungen passen nahtlos. Zur Ansteuerung werden Schrittmotortreiber benötigt, die den Motor mit den erforderlichen Stromimpulsen versorgen und die Schrittsequenz erzeugen. Ob Sie einen externen Schrittmotorcontroller, eine SPS oder eine PC-basierte Steuerung verwenden, die universellen Ansteuerungsmöglichkeiten dieses Motors gewährleisten eine flexible Einbindung in bestehende oder neue Automatisierungsarchitekturen.
FAQ – Häufig gestellte Fragen zu QSH5718-76-189 – Hybridschrittmotor NEMA 23, 2,8 A, 3,2 V DC
Was ist der Vorteil eines Hybridschrittmotors gegenüber einem herkömmlichen Gleichstrommotor?
Ein Hybridschrittmotor ermöglicht eine präzise Positionierung ohne Notwendigkeit eines Rückkopplungssystems wie Encoder. Er bietet zudem ein hohes Haltemoment im Stillstand, was bei Gleichstrommotoren nur mit zusätzlichem Aufwand und Kosten erreicht werden kann. Dies führt zu einer einfacheren Implementierung und potenziell geringeren Systemkosten für präzise Bewegungsaufgaben.
Ist der QSH5718-76-189 für den Dauerbetrieb geeignet?
Ja, der Motor ist für den Dauerbetrieb konzipiert. Die effiziente Wärmeableitung und die robusten Komponenten minimieren Überhitzung und Verschleiß, selbst unter hoher Last. Achten Sie jedoch immer darauf, dass die Kühlung des Motors im Betriebsumfeld ausreichend ist, um die Lebensdauer zu maximieren.
Welche Art von Schrittmotortreiber wird für diesen Motor empfohlen?
Für diesen Motor mit 2,8 A pro Phase wird ein bipolare Schrittmotortreiber empfohlen, der mindestens 2,8 A pro Phase liefern kann. Ein Treiber mit einstellbaren Mikroschritt-Modi kann die Laufruhe und Präzision weiter erhöhen.
Wie beeinflusst die Spannung von 3,2 V DC die Leistung?
Die angegebene Spannung ist die Nennspannung pro Wicklung. Sie bestimmt zusammen mit dem Wicklungswiderstand und dem Strom die Leistung. Die 3,2 V DC bei 2,8 A sind typisch für eine gute Balance zwischen Drehmoment und Effizienz bei diesem Motortyp und dieser Größe. Höhere Spannungen können mit entsprechenden Treibern die erreichbaren Drehzahlen erhöhen, während die gegebene Stromstärke das maximale Drehmoment limitiert.
Was bedeutet NEMA 23?
NEMA 23 ist ein Standard für die mechanische Größe von Schrittmotoren. Er gibt die Größe des quadratischen Frontflansches an, der typischerweise 2,3 x 2,3 Zoll misst. Dies stellt sicher, dass der Motor in eine Vielzahl von Standard-Montagehalterungen passt, was die Integration erleichtert.
Benötige ich spezielle Software, um diesen Motor zu steuern?
Die Notwendigkeit spezieller Software hängt von Ihrer Steuerung ab. Wenn Sie eine SPS oder einen Mikrocontroller verwenden, benötigen Sie entsprechende Programmierkenntnisse. Für PC-basierte Steuerungen gibt es spezialisierte Software und Bibliotheken, die die Kommunikation mit Schrittmotortreibern ermöglichen und die Bewegungsparameter definieren.
Kann der QSH5718-76-189 für Anwendungen mit hoher Geschwindigkeit verwendet werden?
Dieser Motor bietet ein gutes Drehmoment über einen breiten Drehzahlbereich. Für sehr hohe Geschwindigkeiten können jedoch Motoren mit geringerer Induktivität oder höhere Betriebsspannungen vorteilhafter sein. Für typische CNC- oder Automatisierungsanwendungen, die präzise, aber nicht extrem hohe Drehzahlen erfordern, ist er jedoch sehr gut geeignet.
