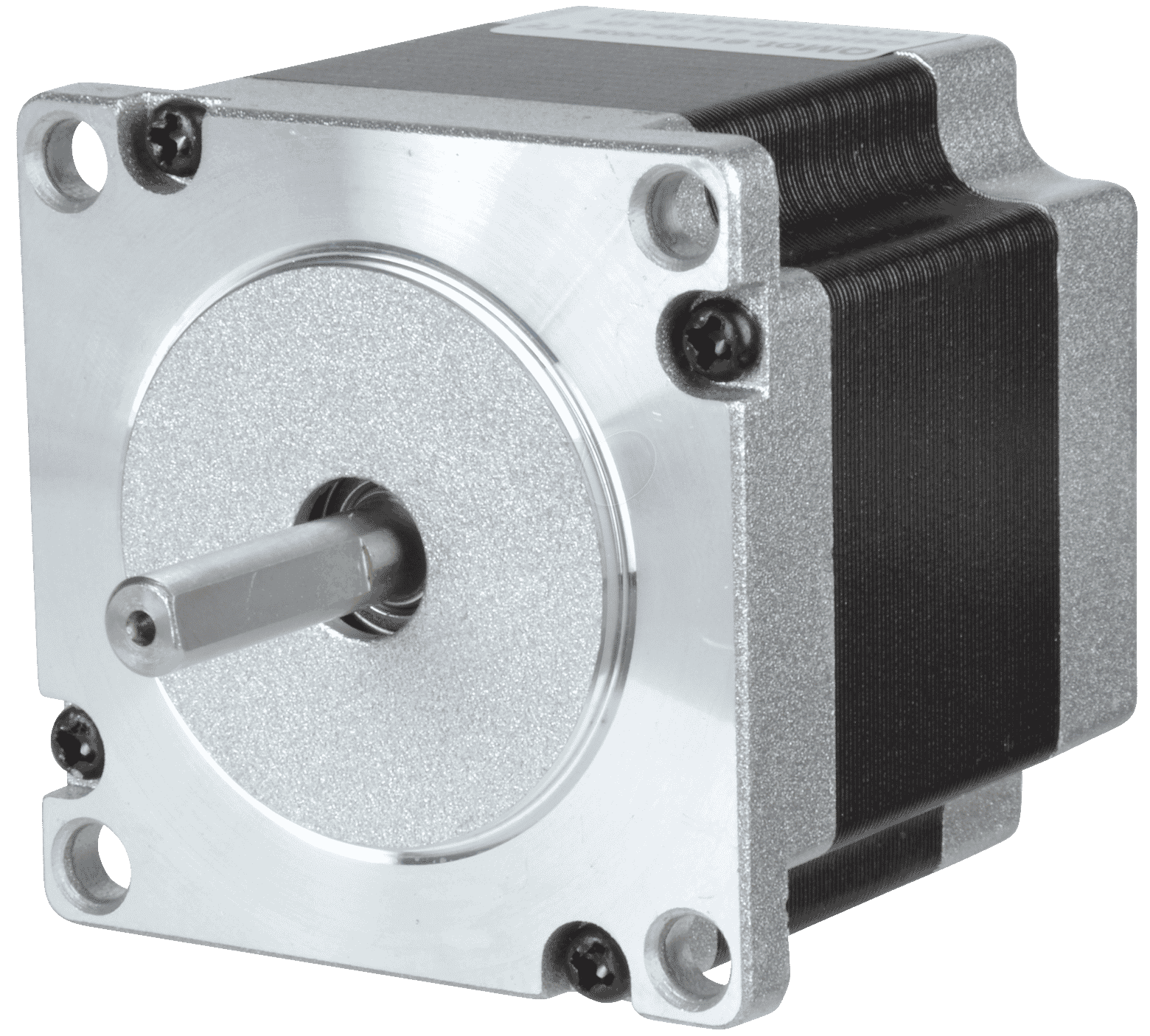

Präzision für anspruchsvolle Automatisierung: Der QSH5718-51-101 Hybrid-Schrittmotor
Sie benötigen eine zuverlässige und präzise Antriebslösung für Ihre automatisierten Systeme, Prototypen oder industrielle Anwendungen? Der QSH5718-51-101 Hybrid-Schrittmotor mit seiner kompakten Bauweise von 57x57mm und einer Baulänge von nur 51,0mm bietet Ihnen die ideale Kombination aus Leistung, Effizienz und Genauigkeit. Dieser Motor eignet sich hervorragend für Anwender, die Wert auf eine hohe Schrittauflösung, Drehmomentkonstanz und eine einfache Integration in bestehende Steuerungen legen.
Überragende Leistung durch Hybrid-Technologie
Der QSH5718-51-101 setzt auf die bewährte Hybrid-Schrittmotortechnologie, die die Vorteile von Permanentmagnet- und Reluktanzmotoren vereint. Dies ermöglicht eine deutlich höhere Schrittauflösung und eine bessere Drehmomententwicklung über den gesamten Drehzahlbereich im Vergleich zu herkömmlichen Schrittmotoren. Die präzise Steuerung durch Mikroschritte minimiert Vibrationen und sorgt für einen ruhigen und leisen Lauf, was ihn zur überlegenen Wahl für Anwendungen macht, bei denen Präzision und Geräuscharmut gefragt sind.
Vorteile des QSH5718-51-101 Hybrid-Schrittmotors
- Hohe Schrittauflösung: Ermöglicht feine Bewegungen und präzise Positionierung mit bis zu 200 Schritten pro Umdrehung (1,8° pro Schritt) oder höher bei Verwendung von Mikroschritt-Treibern.
- Exzellentes Drehmoment: Bietet ein hohes Haltemoment und dynamisches Drehmoment, auch bei höheren Drehzahlen, was für anspruchsvolle Lasten unerlässlich ist.
- Kompakte Bauform: Mit einer Kantenlänge von 57x57mm und einer Baulänge von 51,0mm ist er ideal für platzbeschränkte Einbausituationen.
- Energieeffizienz: Nutzt die Energie gezielt und minimiert Energieverluste, was zu einer verbesserten Gesamteffizienz Ihres Systems beiträgt.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Ansteuerung: Kompatibel mit gängigen Schrittmotortreibern und Steuerungen, was die Integration in bestehende Projekte erleichtert.
- Positionsstabilität: Hält seine Position auch bei Stromausfall sicher bei, was für sicherheitsrelevante Anwendungen von Vorteil ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | QSH5718-51-101 |
| Motortyp | Hybrid-Schrittmotor |
| Nennspannung | Typischerweise für 24VDC oder 48VDC Systeme ausgelegt (treiberabhängig) |
| Nennstrom pro Phase | Ca. 1.8 A (genaue Spezifikation ist treiberabhängig) |
| Phasenwiderstand | Ca. 1.5 Ohm (pro Phase) |
| Induktivität | Ca. 2.8 mH (pro Phase) |
| Schrittwinkel | 1.8° ± 5% |
| Haltemoment (Nennung) | Mindestens 1.2 Nm (typisch) |
| Anzahl der Phasen | 2 |
| Isolationklasse | Klasse B (typisch) |
| Betriebstemperatur | -20°C bis +50°C (Umgebungstemperatur) |
| Gehäusegröße | 57 x 57 mm (NEMA 23 Äquivalent) |
| Baulänge | 51,0 mm |
| Wellenform | Rund, mit Schlüsselfläche (typisch) |
| Wellen-Durchmesser | Ca. 8 mm |
| Anzahl der Leitungen | 4 (für bipolare Ansteuerung) |
| Gewicht | Ca. 0.5 kg |
Vielfältige Einsatzmöglichkeiten für höchste Präzision
Der QSH5718-51-101 Hybrid-Schrittmotor ist prädestiniert für eine breite Palette von Anwendungen, bei denen präzise und wiederholbare Bewegungen erforderlich sind. Seine robuste Bauweise und die zuverlässige Leistung machen ihn zur idealen Wahl für:
- 3D-Drucker und CNC-Maschinen: Für exakte Positionierung der X-, Y- und Z-Achsen, was zu hochwertigen Druckergebnissen und präzisen Bearbeitungen führt.
- Automatisierungstechnik: In Montagelinien, Pick-and-Place-Systemen und Fördertechnik zur Steuerung von Bewegungsabläufen.
- Robotik: Als Gelenkantrieb oder zur präzisen Steuerung von Greifern und Werkzeugen in industriellen und kollaborativen Robotern.
- Medizintechnik: In Analysegeräten, Pumpen und bildgebenden Systemen, wo höchste Genauigkeit und Zuverlässigkeit unerlässlich sind.
- Laborautomatisierung: Für präzise Dosierung, Probenhandling und automatisierte Versuchsaufbauten.
- Optische Systeme: Zur Ausrichtung von Linsen, Spiegeln und Sensoren in wissenschaftlichen Instrumenten.
- Prototypenentwicklung: Bietet eine leistungsstarke und flexible Antriebslösung für die Realisierung innovativer Ideen und technischer Konzepte.
Material und Konstruktion für Langlebigkeit
Die Konstruktion des QSH5718-51-101 Hybrid-Schrittmotors zeichnet sich durch sorgfältig ausgewählte Materialien aus, die auf Langlebigkeit und Leistungsfähigkeit optimiert sind. Das robuste Gehäuse, typischerweise aus Aluminium-Druckguss gefertigt, schützt die internen Komponenten vor Umwelteinflüssen und mechanischer Beanspruchung. Die Wicklungen bestehen aus hochwertigem Kupferlackdraht, der für seine hohe Leitfähigkeit und thermische Beständigkeit bekannt ist. Die präzise gefertigte Rotor- und Statorstruktur mit optimierten Magneten und Polschuhen gewährleistet die herausragende Drehmomententwicklung und Schrittgenauigkeit. Die Lager sind auf eine hohe Lebensdauer ausgelegt und gewährleisten einen reibungslosen Lauf über tausende von Betriebsstunden. Die Wellen werden aus gehärtetem Stahl gefertigt und sind typischerweise mit einer Schlüsselfläche versehen, um eine sichere und formschlüssige Verbindung mit Kupplungen oder Zahnrädern zu ermöglichen.
Präzise Ansteuerung und Kompatibilität
Der QSH5718-51-101 ist ein zweiphasiger Hybrid-Schrittmotor, der eine bipolare Ansteuerung erfordert. Dies bedeutet, dass jede Phase des Motors separat mit Strom versorgt und die Stromrichtung umgeschaltet werden kann, um die Schrittbewegung zu erzeugen. Für die optimale Leistung und höchste Schrittauflösung wird die Verwendung eines modernen Schrittmotortreibers mit Mikroschritt-Technologie dringend empfohlen. Diese Treiber ermöglichen es, jeden vollen Schritt in bis zu 256 oder sogar 1024 Mikroschritte zu unterteilen. Dies führt zu einer drastisch reduzierten Schrittwelligkeit, extrem ruhigen Bewegungen und einer erheblich verbesserten Positionsgenauigkeit, was besonders in anspruchsvollen Anwendungen wie dem 3D-Druck oder der CNC-Bearbeitung von unschätzbarem Wert ist. Die vier Anschlussleitungen ermöglichen eine flexible Anbindung an unterschiedliche Treiberkonfigurationen, sei es über einen Vollbrücken-Aufbau oder einen dedizierten Schrittmotortreiber-IC. Die Kompatibilität mit gängigen Steuerplatinen und SPS-Systemen ist durch die Standardisierung der Schrittmotortechnologie gewährleistet.
FAQ – Häufig gestellte Fragen zu QSH5718-51-101 – Hybrid-Schrittmotor 57x57mm, Baulänge 51,0mm
Wie wird der QSH5718-51-101 Hybrid-Schrittmotor mit Strom versorgt?
Der Motor selbst wird nicht direkt mit Strom versorgt, sondern benötigt einen externen Schrittmotortreiber. Die Stromversorgung des Treibers erfolgt typischerweise mit Gleichspannung, oft im Bereich von 24VDC oder 48VDC, abhängig von den Anforderungen der Anwendung und dem gewählten Treiber. Der Treiber wandelt die Steuersignale in die notwendigen Stromimpulse für die Motorwicklungen um.
Welche Vorteile bietet die Hybrid-Technologie gegenüber reinen Permanentmagnet-Schrittmotoren?
Die Hybrid-Technologie vereint die Vorteile von Permanentmagneten und Reluktanzmotoren. Dies führt zu einer höheren Schrittauflösung, einem besseren Drehmoment über den gesamten Drehzahlbereich und einer insgesamt höheren Effizienz. Zudem sind Hybrid-Schrittmotoren oft robuster und weniger anfällig für Resonanzphänomene.
Ist der Motor für den Einsatz im Dauerbetrieb geeignet?
Ja, der QSH5718-51-101 ist für den Dauerbetrieb ausgelegt, sofern die thermischen Grenzen nicht überschritten werden. Eine ausreichende Belüftung und die korrekte Dimensionierung des Schrittmotortreibers sind entscheidend, um eine Überhitzung des Motors zu vermeiden und eine lange Lebensdauer zu gewährleisten.
Welche Art von Steuerungen kann ich mit diesem Schrittmotor verwenden?
Der Motor ist mit nahezu allen gängigen zweiphasigen Schrittmotortreibern kompatibel, die für bipolare Ansteuerung ausgelegt sind. Dazu gehören unter anderem Treiber mit integrierten Mikroschritt-Funktionen, Open-Loop- und Closed-Loop-Treiber. Auch die Anbindung an SPS-Systeme oder Mikrocontroller ist problemlos möglich.
Wie wichtig ist die Wahl des richtigen Schrittmotortreibers?
Die Wahl des richtigen Schrittmotortreibers ist entscheidend für die Leistung und Präzision des Motors. Ein Mikroschritt-fähiger Treiber reduziert Vibrationen und Geräusche erheblich und ermöglicht eine wesentlich feinere Positionskontrolle, was für viele Anwendungen unerlässlich ist. Zudem schützt der Treiber den Motor vor Überströmen.
Welche Art von Wellenverbindung wird für den QSH5718-51-101 empfohlen?
Der Motor verfügt über eine standardisierte Welle, typischerweise mit einem Durchmesser von 8 mm und einer Schlüsselfläche. Für eine sichere und spielfreie Kraftübertragung werden flexible oder steife Kupplungen empfohlen, die für diese Wellenform ausgelegt sind. Die Schlüsselfläche ermöglicht eine formschlüssige Verbindung mit passenden Riemenscheiben oder Zahnrädern.
Besteht die Gefahr des Schrittverlusts bei dieser Motorisierung?
In Open-Loop-Konfigurationen (ohne Encoder-Feedback) besteht bei Überlastung oder zu hoher Geschwindigkeit die Gefahr von Schrittverlusten. Eine korrekte Auslegung der Mechanik, die Wahl eines ausreichend dimensionierten Treibers mit hohem Stromliefervermögen und die Vermeidung von Resonanzen minimieren dieses Risiko. Für Anwendungen, bei denen Schrittverluste absolut ausgeschlossen werden müssen, empfiehlt sich der Einsatz von Closed-Loop-Systemen.
