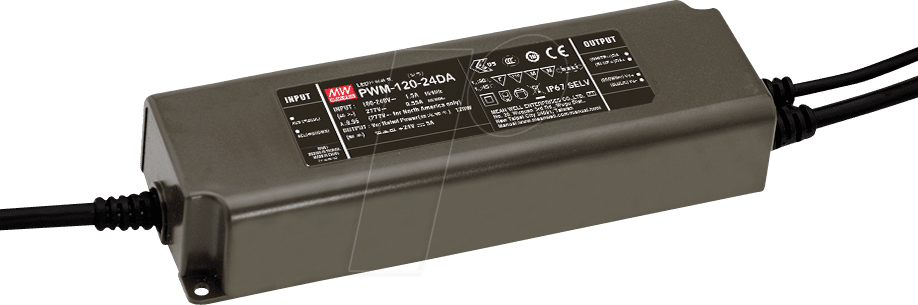

Der PWM-120-24DA LED-Trafo: Präzise Stromversorgung für anspruchsvolle Beleuchtungskonzepte
Sie suchen eine zuverlässige und langlebige Stromversorgung für Ihre professionellen LED-Installationen? Der PWM-120-24DA LED-Trafo mit 120 Watt Leistung, 24 Volt DC Ausgangsspannung und 5 Ampere Stromstärke ist die ideale Lösung für Architekten, Lichtplaner, Elektroinstallateure und anspruchsvolle Heimwerker, die Wert auf präzise Steuerung, Robustheit und Langlebigkeit legen. Dieser energieeffiziente Konstantspannungs-Konverter löst das Problem instabiler oder unzureichender Stromzufuhr, die zu Flackern, verkürzter Lebensdauer von LEDs oder ungleichmäßiger Ausleuchtung führen kann.
Überlegene Leistung und Kontrolle für Ihre Beleuchtung
Der PWM-120-24DA unterscheidet sich von Standardlösungen durch seine herausragenden technischen Merkmale und seine adaptive Leistungsfähigkeit. Während einfache Netzteile oft nur eine rudimentäre Spannungsregelung bieten, ermöglicht dieser DALI-fähige LED-Trafo eine feine Abstimmung und Integration in intelligente Beleuchtungssysteme. Die Pulse-Width Modulation (PWM) Technologie sorgt für eine flimmerfreie Dimmung, was insbesondere in Umgebungen, in denen Augenkomfort wichtig ist, wie Büros oder Wohnräumen, unerlässlich ist. Die IP67-Zertifizierung unterstreicht seine Widerstandsfähigkeit gegenüber Umwelteinflüssen und prädestiniert ihn für anspruchsvolle Einsatzbereiche.
Konstantspannung für optimale LED-Performance
Die Ausgabe von 24 Volt DC Konstantspannung ist entscheidend für die Langlebigkeit und gleichmäßige Leistung von LED-Streifen und -Modulen. LEDs sind empfindlich gegenüber Spannungsschwankungen. Eine unzureichende oder zu hohe Spannung kann zu vorzeitigem Ausfall oder einer reduzierten Lichtintensität führen. Der PWM-120-24DA gewährleistet eine stabile und präzise Spannungslieferung über die gesamte Lastbreite, von minimalen bis zu maximalen 5 Ampere. Dies schützt Ihre wertvollen LED-Komponenten und garantiert ein konsistentes Lichterlebnis.
DALI-Integration: Zukunftssichere Lichtsteuerung
Ein herausragendes Merkmal des PWM-120-24DA ist seine Kompatibilität mit dem Digital Addressable Lighting Interface (DALI). Diese Protokollstandardschnittstelle ermöglicht eine intelligente und individuelle Steuerung jeder einzelnen Leuchte oder Leuchtengruppe. Dies eröffnet unzählige Möglichkeiten für Szenenprogrammierung, zeitgesteuerte Beleuchtung, Anwesenheitserkennung und energieeffiziente Lichtmanagementsysteme. In Kombination mit der PWM-Dimmfunktion erlaubt DALI eine nahtlose und flimmerfreie Anpassung der Helligkeit auf höchstem Niveau, was ihn zur ersten Wahl für moderne Gebäudeautomatisierung und professionelle Lichtprojekte macht.
Robustheit für anspruchsvolle Umgebungen: IP67-Schutzklasse
Die IP67-Zertifizierung bedeutet, dass der PWM-120-24DA vollständig gegen Staub und zeitweiliges Untertauchen in Wasser geschützt ist. Diese hohe Schutzklasse macht ihn ideal für den Einsatz in feuchten Umgebungen wie Bädern, Außenbereichen, industriellen Anlagen oder Produktionsstätten. Sie können sich darauf verlassen, dass dieser LED-Trafo auch unter widrigen Bedingungen zuverlässig funktioniert und Ihre Beleuchtungslösung schützt.
Effiziente Energieumwandlung und Wärmemanagement
Mit einer Leistung von 120 Watt und einem Wirkungsgrad, der typisch für hochwertige Schaltnetzteile ist, minimiert der PWM-120-24DA Energieverluste. Dies trägt nicht nur zur Reduzierung Ihrer Stromkosten bei, sondern verringert auch die Wärmeentwicklung. Eine gute Wärmeableitung ist entscheidend für die Lebensdauer elektronischer Komponenten. Das Gehäuse des Trafos ist so konzipiert, dass es die entstehende Wärme effektiv an die Umgebung abgibt, was eine übermäßige Überhitzung vermeidet.
Einsatzmöglichkeiten und Anwendungsfelder
Der PWM-120-24DA LED-Trafo eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter:
- Professionelle Innenbeleuchtung in Büros, Konferenzräumen und Verkaufsflächen
- Architektonische Beleuchtung von Fassaden und Außenbereichen
- Akzentbeleuchtung in Museen und Galerien
- Industrielle Beleuchtungslösungen in Produktionshallen und Lagern
- Spezialbeleuchtungen in Feuchträumen wie Schwimmbädern oder Wellnessbereichen
- Intelligente Beleuchtungssysteme mit DALI-Steuerung
- Beleuchtung von Werbetafeln und Großdisplays
- Anspruchsvolle Heimkino- und Wohnraumbeleuchtung
Technische Spezifikationen und Konstruktion
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | PWM-120-24DA LED-Trafo |
| Ausgangsleistung | 120 Watt |
| Ausgangsspannung | 24 V DC (Konstantspannung) |
| Maximaler Ausgangsstrom | 5 Ampere |
| Schutzart | IP67 (Staubdicht und Schutz gegen zeitweiliges Untertauchen) |
| Steuerungsprotokoll | DALI-kompatibel |
| Dimmtechnologie | Pulsweitenmodulation (PWM) für flimmerfreie Dimmung |
| Gehäusematerial | Hochwertige Aluminiumlegierung für verbesserte Wärmeableitung und Korrosionsbeständigkeit |
| Eingangsspannung | Netzspannung (Details je nach Modellvariante, typischerweise 100-240V AC) |
| Wirkungsgrad | Hoher Wirkungsgrad zur Minimierung von Energieverlusten und Wärmeentwicklung |
| Schutzfunktionen | Integrierte Schutzschaltungen gegen Überlast, Überspannung und Kurzschluss für erhöhte Sicherheit |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich, Details siehe technisches Datenblatt |
Häufig gestellte Fragen zu PWM-120-24DA – LED-Trafo, 120 W, 24 V DC, 5 A, IP67, DALI
Was bedeutet die IP67-Zertifizierung genau?
Die IP67-Zertifizierung ist ein internationaler Standard für den Schutzgrad von Gehäusen elektronischer Geräte. IP steht für „Ingress Protection“. Die erste Ziffer (6) bedeutet, dass das Gehäuse staubdicht ist und somit keinerlei Staub eindringen kann. Die zweite Ziffer (7) besagt, dass das Gerät einem zeitweiligen Untertauchen in Wasser standhält. Dies bedeutet, dass es bis zu einer Tiefe von 1 Meter für bis zu 30 Minuten seine Funktionalität beibehält, ohne dass Wasser eindringt.
Ist dieser LED-Trafo für alle Arten von 24V LED-Produkten geeignet?
Ja, der PWM-120-24DA ist grundsätzlich für alle 24V DC LED-Produkte geeignet, solange die Gesamtleistung (Watt) und der Gesamtstrombedarf (Ampere) die Spezifikationen des Trafos nicht überschreiten. Bitte beachten Sie immer die technischen Daten Ihrer LED-Module oder -Streifen, um eine korrekte Auslegung sicherzustellen. Der Trafo liefert eine Konstantspannung, was für die meisten LED-Anwendungen ideal ist.
Welchen Vorteil bietet die DALI-Schnittstelle?
Die DALI-Schnittstelle (Digital Addressable Lighting Interface) ermöglicht eine intelligente, digitale Steuerung von Beleuchtungssystemen. Jedes DALI-fähige Gerät kann individuell angesprochen, adressiert und gesteuert werden. Dies erlaubt eine flexible Programmierung von Lichtszenarien, eine stufenlose und flimmerfreie Dimmung jeder Leuchte, die Gruppierung von Leuchten und die Integration in übergeordnete Gebäudeautomationssysteme. Es ist die professionelle Wahl für moderne, energieeffiziente und flexible Beleuchtungskonzepte.
Wie wird die DALI-Schnittstelle an den LED-Trafo angeschlossen?
Die DALI-Schnittstelle wird über ein separates Buskabel (typischerweise zweiadrig) mit dem DALI-Controller oder einem DALI-Gateway verbunden. Der LED-Trafo selbst verfügt über spezielle Klemmen für den DALI-Bus, die parallel zu den DALI-Netzwerkteilnehmern geschaltet werden. Die Stromversorgung für die LEDs erfolgt über die separaten Ausgangsklemmen des Trafos.
Was bedeutet PWM-Dimmung und warum ist sie vorteilhaft?
PWM steht für Pulsweitenmodulation. Bei der PWM-Dimmung wird die Spannung nicht durch Reduzierung der Amplitude, sondern durch schnelles Ein- und Ausschalten des Stroms gesteuert. Die Helligkeit wird durch die Länge der „Pulsweiten“ (der Einschaltzeiten im Verhältnis zur Gesamtdauer eines Zyklus) geregelt. Dies führt zu einer sehr präzisen und vor allem flimmerfreien Dimmung, die im Gegensatz zu anderen Dimmverfahren auch bei niedrigen Helligkeitsstufen keine wahrnehmbaren Flicker-Effekte aufweist und somit für das menschliche Auge angenehmer ist.
Benötigt dieser LED-Trafo eine zusätzliche Kühlung?
Der PWM-120-24DA ist für eine effiziente Wärmeableitung konzipiert und verfügt über ein Gehäuse aus Aluminiumlegierung, das als Kühlkörper dient. Bei typischer Auslastung und ausreichender Belüftung im Installationsumfeld ist in der Regel keine zusätzliche aktive Kühlung erforderlich. Es ist jedoch ratsam, sicherzustellen, dass der Trafo in einem gut belüfteten Bereich montiert wird und nicht von brennbaren Materialien umschlossen ist, um eine optimale Wärmeabfuhr zu gewährleisten.
Welche Schutzfunktionen sind integriert?
Dieser LED-Trafo verfügt über integrierte Schutzschaltungen, die einen zuverlässigen und sicheren Betrieb gewährleisten. Dazu gehören in der Regel ein Überlastschutz (OCP), der die Stromabgabe begrenzt, wenn die angeschlossene Last die Kapazität des Trafos überschreitet, ein Überspannungsschutz (OVP), der die Ausgangsspannung bei Gefahren schützt, und ein Kurzschlussschutz (SCP), der den Trafo im Falle eines Kurzschlusses am Ausgang abschaltet, um Schäden am Gerät und der angeschlossenen LED-Schaltung zu verhindern.
