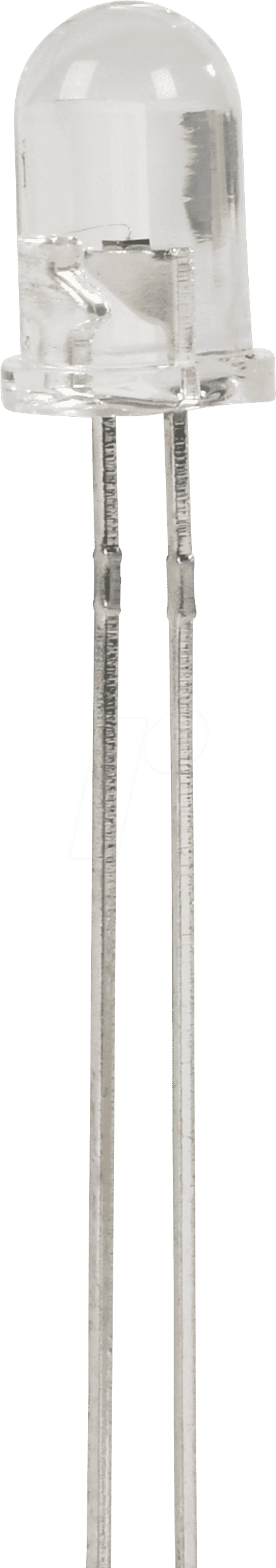

PT 334-6C EVL – Präzision im Lichterkennungseinsatz für professionelle Anwendungen
Der PT 334-6C EVL Fototransistor, NPN, ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Erfassung von Lichtsignalen in einem breiten Spektrum benötigen. Wenn es auf exakte Detektion von optischen Veränderungen ankommt, wie sie in Automatisierungssystemen, Sensorik und Lichtschranken erforderlich sind, bietet dieser Baustein eine überlegene Leistung und Robustheit gegenüber generischen Komponenten.
Überlegene Lichtempfindlichkeit und Spektrale Bandbreite
Der PT 334-6C EVL zeichnet sich durch seine herausragende Empfindlichkeit im Wellenlängenbereich von 400 bis 1100 nm aus. Dies deckt sowohl sichtbares Licht als auch einen erheblichen Teil des nahen Infrarotbereichs ab, was ihn zu einem vielseitigen Bauteil für verschiedenste Applikationen macht. Im Gegensatz zu Standard-Fototransistoren, die oft eine engere spektrale Empfindlichkeit aufweisen, ermöglicht der PT 334-6C EVL eine zuverlässige Detektion über ein breiteres Lichtspektrum. Dies minimiert das Risiko von Fehlsignalen oder unerkannten Lichtveränderungen, selbst wenn die Lichtquelle nicht exakt auf einen schmalen Wellenlängenbereich beschränkt ist.
Optimale Abstrahlcharakteristik für gezielte Lichterfassung
Mit einem Erfassungswinkel von 50° bietet der PT 334-6C EVL eine ausgewogene Abstrahlcharakteristik. Dieser Winkel ist präzise kalibriert, um eine fokussierte, aber dennoch ausreichend breite Erfassung von Licht zu ermöglichen. Dies unterscheidet ihn von Fototransistoren mit extrem weiten oder extrem engen Erfassungswinkeln. Ein zu weiter Winkel kann zu unerwünschter Umgebungslichtinterferenz führen, während ein zu enger Winkel die präzise Ausrichtung der Lichtquelle erschwert. Der 50°-Winkel des PT 334-6C EVL optimiert das Signal-Rausch-Verhältnis und erleichtert die Integration in komplexe optische Systeme, wo eine klare Unterscheidung zwischen An- und Aus-Zuständen des Lichts entscheidend ist.
Robuste Bauform und Zuverlässigkeit im THT-5mm Gehäuse
Das THT-5mm (Through-Hole Technology) Gehäuse des PT 334-6C EVL gewährleistet eine stabile mechanische Verbindung und eine hohe Zuverlässigkeit bei der Montage auf Leiterplatten. Im Gegensatz zu SMD-Komponenten, die empfindlicher auf mechanische Belastungen reagieren können, ist das THT-Gehäuse besonders robust und widerstandsfähig gegenüber Vibrations- und Stoßbeanspruchungen. Dies macht den PT 334-6C EVL zur bevorzugten Wahl für industrielle Umgebungen und Anwendungen, bei denen Langlebigkeit und störungsfreier Betrieb oberste Priorität haben. Die einfache Durchsteckmontage reduziert zudem den Montageaufwand und potenzielle Fehlerquellen.
Vorteile des PT 334-6C EVL auf einen Blick
- Breite Spektrale Empfindlichkeit: Effektive Lichterfassung im Bereich von 400 bis 1100 nm, inklusive sichtbarem Licht und nahem Infrarot.
- Optimierte Erfassungswinkel: 50° Abstrahlcharakteristik für präzise Lichterfassung und minimierte Störlichteinflüsse.
- Hohe Zuverlässigkeit: Robuste THT-5mm Bauform für sichere Montage und Langlebigkeit, auch unter anspruchsvollen Bedingungen.
- NPN-Schaltausgang: Standardisierte und einfach zu integrierende NPN-Ausgangscharakteristik für gängige Schaltungskonzepte.
- Vielseitige Einsatzmöglichkeiten: Ideal für optische Sensoren, Lichtschranken, Barcode-Scanner, Drehzahlmesser und industrielle Automatisierung.
- Kosteneffiziente Lösung: Bietet überlegene Leistung zu einem wettbewerbsfähigen Preis im Vergleich zu spezialisierten optoelektronischen Bauteilen.
Technische Spezifikationen und Leistungsmerkmale
| Merkmal | Spezifikation | Bedeutung & Vorteil |
|---|---|---|
| Produkttyp | Fototransistor | Ein Halbleiterbauelement, das einen Transistor mit einem lichtempfindlichen Element kombiniert, um auf Lichteinfall zu reagieren und einen Strom zu steuern. |
| Transistortyp | NPN | Gängige und gut verstandene Transistorkonfiguration, die eine einfache Integration in Standard-Schaltungen ermöglicht. |
| Spektrale Empfindlichkeit | 400 – 1100 nm | Erfasst ein breites Spektrum, das sichtbares Licht und nahes Infrarotlicht umfasst, was ihn vielseitig für verschiedene Lichtquellen macht. |
| Erfassungswinkel (Halbwinkel) | 50° | Bietet eine ausgewogene Mischung aus Fokussierung und Erfassungsbereich, reduziert Umgebungslichtstörungen und erleichtert die Ausrichtung. |
| Gehäusetyp | THT-5mm | Robustes Durchsteckgehäuse für sichere Montage, gute Wärmeableitung und erhöhte mechanische Stabilität. |
| Anwendungen | Lichtschranken, Sensorik, Automatisierung, Signaldetektion, Positionserfassung | Die breite Anwendbarkeit unterstreicht die Vielseitigkeit und bewährte Leistung in industriellen und technischen Bereichen. |
| Betriebstemperatur | Typisch –40°C bis +85°C (herstellerspezifisch) | Ermöglicht den Einsatz in einem weiten Bereich von Umgebungsbedingungen, von kalten Lagerhallen bis zu warmen Produktionsstätten. |
| Stromverstärkung (hFE) | Bereichsspezifisch, oft > 100 (herstellerspezifisch) | Zeigt die Fähigkeit des Transistors, ein optisch erzeugtes Signal effizient zu verstärken und für die Weiterverarbeitung nutzbar zu machen. |
Anwendungsgebiete und Technologische Integration
Der PT 334-6C EVL Fototransistor findet seine primäre Anwendung in der optoelektronischen Sensorik und Automatisierungstechnik. Seine Fähigkeit, Lichtsignale präzise zu detektieren, macht ihn zu einem essenziellen Bestandteil von Lichtschranken, die zur Objekterkennung, Positionierung oder Anwesenheitskontrolle eingesetzt werden. In industriellen Steuerungen ermöglicht er die präzise Erfassung von Drehbewegungen durch Verwendung von Codescheiben, oder er dient als zuverlässiger Sensor in automatisierten Montagesystemen. Die NPN-Schaltausführung erlaubt eine direkte Anbindung an Mikrocontroller oder diskrete Logikschaltungen, was den Integrationsaufwand minimiert. Durch seine breite spektrale Empfindlichkeit ist er auch für Anwendungen geeignet, bei denen nicht nur sichtbares Licht, sondern auch Infrarotlicht eine Rolle spielt, beispielsweise in einigen Arten von Fernbedienungssystemen oder bei der Detektion von Wärmequellen.
Häufig gestellte Fragen (FAQ) zu PT 334-6C EVL – Fototransistor, NPN, 400…1100nm, 50°, THT-5mm
Was bedeutet NPN bei diesem Fototransistor?
NPN beschreibt die interne Halbleiterstruktur des Transistors. Bei einem NPN-Fototransistor wird die Basis des Transistors durch Lichteinfall gesteuert, was wiederum den Kollektor-Emitter-Stromfluss (also den Ausgangsstrom) beeinflusst. Dies ist eine der beiden gängigen Transistortypen und lässt sich einfach mit anderen elektronischen Komponenten verbinden.
Wie beeinflusst der Erfassungswinkel von 50° die Anwendung?
Der Erfassungswinkel von 50° bedeutet, dass der Fototransistor Licht aus einem Kegel mit einem Winkel von 50 Grad um seine optische Achse empfangen kann. Dies bietet eine gute Balance: Er ist eng genug, um Umgebungslicht zu minimieren und eine gezielte Detektion zu ermöglichen, aber breit genug, um eine leichte Fehljustierung der Lichtquelle zu tolerieren.
Ist der PT 334-6C EVL für den Einsatz in dunklen Umgebungen geeignet?
Ja, der PT 334-6C EVL ist für den Einsatz in verschiedenen Lichtbedingungen konzipiert. Seine Empfindlichkeit im Bereich von 400-1100 nm erlaubt die Detektion von Lichtquellen auch bei geringer Intensität. Die genaue Eignung hängt jedoch von der spezifischen Lichtquelle und der Umgebungshelligkeit ab. Für Anwendungen in völliger Dunkelheit müssten zusätzlich Infrarotlichtquellen verwendet und die Schaltung entsprechend ausgelegt werden.
Welche Art von Lichtquellen kann dieser Fototransistor detektieren?
Der Fototransistor kann jegliche Lichtquelle emittieren, die in seinem Empfindlichkeitsbereich von 400 bis 1100 nm strahlt. Dies umfasst typische Glühlampen, LEDs (sowohl sichtbare als auch infrarote), Laserpointer und Tageslicht. Seine breite Bandbreite macht ihn besonders flexibel bei der Auswahl der Lichtquelle.
Wie unterscheidet sich der PT 334-6C EVL von einem Fotodioden-Sensor?
Während sowohl Fotodioden als auch Fototransistoren auf Licht reagieren, bietet ein Fototransistor eine interne Stromverstärkung. Das bedeutet, dass ein geringer Lichteinfall bereits einen größeren Ausgangsstrom erzeugen kann als bei einer reinen Fotodiode. Fototransistoren sind daher oft empfindlicher und erfordern weniger zusätzliche Verstärkungsschaltungen, was sie für einfache Schaltsituationen vorteilhaft macht.
Kann der PT 334-6C EVL für die Messung von Lichtintensität verwendet werden?
Ja, obwohl er primär als Schaltsensor eingesetzt wird, kann der Ausgangsstrom eines Fototransistors proportional zur Intensität des einfallenden Lichts variieren. Für präzise Messungen der Lichtintensität (Photometrie) sind jedoch oft kalibrierte Fotodioden mit Linearverstärker-Schaltungen präziser. Der PT 334-6C EVL ist gut geeignet für Anwendungen, bei denen es um die Unterscheidung zwischen „Licht an“ und „Licht aus“ geht oder um die Erkennung von gröberen Intensitätsänderungen.
Welche Herausforderungen gibt es bei der Integration in bestehende Systeme?
Die Integration eines NPN-Fototransistors wie des PT 334-6C EVL ist in der Regel unkompliziert. Die Hauptanforderungen sind die korrekte Polarität der Spannungsversorgung, die Anbindung eines Vorwiderstands (falls nicht bereits in der nachfolgenden Schaltung integriert) und die Ausrichtung des Transistors auf die Lichtquelle. Mögliche Herausforderungen können die Vermeidung von Streulicht oder die Anpassung der Empfindlichkeit an die spezifische Anwendungsumgebung sein, was jedoch durch Standard-Schaltungsdesign gelöst werden kann.
