Effektive Wärmeableitung mit Profilkühlkörpern: Ihr Experte für Kühlkörperlösungen bei Lan.de
Bei Lan.de finden Sie eine sorgfältig kuratierte Auswahl an Profilkühlkörpern, die für eine Vielzahl von industriellen, gewerblichen und anspruchsvollen Hobby-Anwendungen konzipiert sind. Ob Sie die Lebensdauer Ihrer Leistungselektronik verlängern, die Stabilität von Servern gewährleisten oder die Leistung Ihrer spezialisierten IT-Infrastruktur optimieren möchten, unsere Profilkühlkörper bieten die ideale Lösung. Diese Kategorie richtet sich an Ingenieure, Systemadministratoren, Entwickler und anspruchsvolle Technikbegeisterte, die Wert auf zuverlässige Wärmeableitung und maximale Effizienz legen.
Worauf Sie beim Kauf von Profilkühlkörpern achten sollten: Eine umfassende Kaufberatung
Die Auswahl des richtigen Profilkühlkörpers ist entscheidend für die optimale Leistung und Langlebigkeit Ihrer elektronischen Komponenten. Berücksichtigen Sie bei Ihrer Entscheidung folgende Kernkriterien:
- Thermischer Widerstand (Rth): Dies ist das wichtigste Maß. Ein niedrigerer thermischer Widerstand bedeutet, dass der Kühlkörper Wärme effizienter von der Wärmequelle zur Umgebung ableitet. Er wird typischerweise in Kelvin pro Watt (K/W) angegeben.
- Material: Die gebräuchlichsten Materialien sind Aluminiumlegierungen (z.B. EN AW-6060, EN AW-6063) und Kupfer. Aluminium ist leichter und kostengünstiger, während Kupfer eine höhere Wärmeleitfähigkeit besitzt, aber schwerer und teurer ist.
- Oberfläche und Beschaffenheit: Eine eloxierte Oberfläche (insbesondere schwarze Eloxierung) verbessert die Wärmeabstrahlung durch eine geringere Emissionsgrad. Naturbelassene Aluminiumoberflächen reflektieren mehr Wärme.
- Dimensionen und Formfaktor: Passen die Abmessungen des Kühlkörpers zum verfügbaren Bauraum und zur zu kühlenden Komponente? Berücksichtigen Sie Höhe, Breite, Tiefe und die Art der Montagefläche.

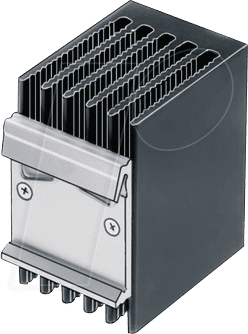

- Montagemöglichkeiten: Wie wird der Kühlkörper befestigt? Schraubverbindungen, Klemmfedern, Wärmeleitkleber oder integrierte Befestigungslöcher sind gängige Optionen.
- Anwendungsbereich und Umgebungstemperatur: Für welche spezifische Anwendung wird der Kühlkörper benötigt? Hohe Umgebungstemperaturen erfordern leistungsfähigere Kühllösungen.
- Leistungsaufnahme der zu kühlenden Komponente: Ermitteln Sie die maximale Verlustleistung (in Watt), die abgeführt werden muss, um die gewünschte Betriebstemperatur zu erreichen.
- Konvektion und natürliche vs. forcierte Kühlung: Ist eine natürliche Luftkonvektion ausreichend, oder wird ein Lüfter zur forcieren Kühlung benötigt? Dies beeinflusst die benötigte Oberfläche und die Bauform des Kühlkörpers.
Vielfalt und technologische Aspekte von Profilkühlkörpern

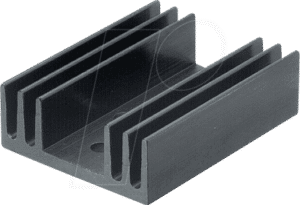

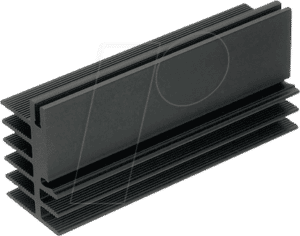

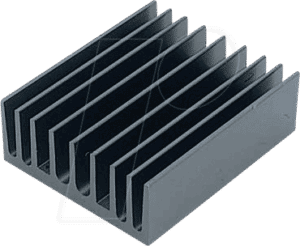

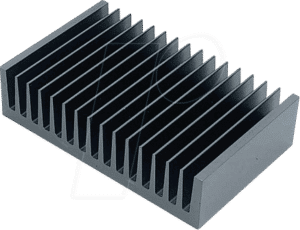

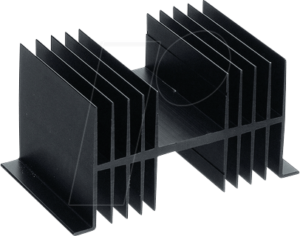

Profilkühlkörper, auch als Extrusionskühlkörper bekannt, zeichnen sich durch ihre durchgehende Form aus, die durch das Extrusionsverfahren in einem Stück hergestellt wird. Dieses Verfahren ermöglicht eine hohe Präzision und eine große Vielfalt an komplexen Geometrien, die speziell für eine maximale Wärmeableitung optimiert sind. Die Rippen- oder Lamellenstruktur erhöht die Oberfläche signifikant, was die Effizienz der Wärmeübertragung durch Konvektion und Strahlung deutlich verbessert.
Materialtechnologie und Oberflächengüte:
Die Wahl der Aluminiumlegierung beeinflusst direkt die Wärmeleitfähigkeit. Legierungen wie EN AW-6060 oder EN AW-6063 sind Standard für ihre gute Bearbeitbarkeit und Korrosionsbeständigkeit. Für extrem hohe Anforderungen kann Kupfer eine Alternative darstellen, wenngleich sein Gewicht und Preis limitierend wirken. Die Oberflächenbehandlung spielt eine essenzielle Rolle:
- Naturbelassenes Aluminium: Bietet eine gute Reflexion, was in bestimmten Umgebungen vorteilhaft sein kann.
- Eloxiert (Harteloxierung, Schwarz-Eloxierung): Erhöht die Härte, die Korrosionsbeständigkeit und vor allem den Emissionsgrad der Oberfläche, was die Wärmeabstrahlung verbessert. Schwarz eloxierte Kühlkörper sind oft die erste Wahl für optimale Strahlungseffizienz.
- Pulverbeschichtung: Kann ebenfalls den Emissionsgrad beeinflussen und zusätzlichen Schutz bieten.
Anwendungsbereiche und Branchenstandards:
Profilkühlkörper sind unverzichtbar in Bereichen wie:

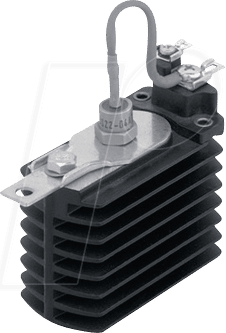

- Leistungselektronik: MOSFETs, IGBTs, Leistungstransistoren in Netzteilen, Wechselrichtern, Frequenzumrichtern.
- LED-Beleuchtung: Effiziente Kühlung von Hochleistungs-LEDs zur Verlängerung der Lebensdauer und zur Sicherstellung konstanter Lichtausbeute.

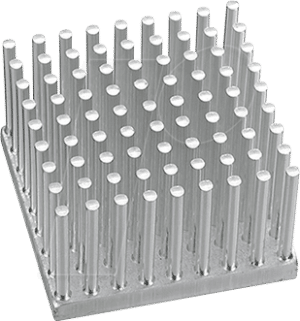

- Server- und IT-Infrastruktur: Kühlung von CPUs, GPUs, Chipsätzen in Servergehäusen, Netzwerkgeräten und Speicherlösungen.
- Automobilindustrie: Kühlung von Steuergeräten, Leistungselektronik in Elektrofahrzeugen.
- Industrielle Automatisierung: Kühlung von Steuerungen, Antrieben und Sensoren unter anspruchsvollen Bedingungen.
Die Einhaltung von Normen wie DIN EN 60721 für Umweltsimulationen oder spezifische industrielle Sicherheitsstandards ist oft eine Voraussetzung, die wir bei der Auswahl unserer Produkte berücksichtigen.
Vergleichstabelle: Profilkühlkörper-Typen und ihre Eigenschaften
| Merkmal | Extrusionskühlkörper (Standard) | Flachrippenkühlkörper (Stangware) | Scharnierrippenkühlkörper (Finned) | Geschraubte/Geklebte Kühlkörper (Hybrid) | Gedrehte Kühlkörper (CNC) |
|---|---|---|---|---|---|
| Herstellungsverfahren | Extrusion (Formpressen) | Bearbeitung von Profilstangen | Verzahnung oder Nieten von Lamellen auf eine Grundplatte | Kombination von gefrästen oder extrudierten Teilen | CNC-Drehmaschine |
| Konstruktion & Komplexität | Standardisierte, wirtschaftliche Geometrien | Einfache Rippenprofile | Hohe Rippendichte, viel Oberfläche | Flexibel, maßgeschneidert möglich | Sehr präzise, komplexe Formen möglich |
| Wärmeleitfähigkeit (typisch) | Gut (Aluminium) | Gut (Aluminium) | Sehr gut (Optimierte Oberfläche) | Sehr gut (Materialkombinationen möglich) | Sehr gut (Präzise Materialnutzung) |
| Oberflächengestaltung | Vielfältig (eloxiert, beschichtet) | Begrenzt | Optimiert für Konvektion | Maßgeschneidert | Sehr präzise Oberflächen |
| Typische Anwendungen | LEDs, Elektronikgehäuse, kleine Leistungskomponenten | Kleine Leistungselektronik, Sensoren | Leistungselektronik, Verstärker, Industrie-PCs | Hochleistungs-CPUs, GPUs, anspruchsvolle Industrieanwendungen | Spezialanwendungen, Optik, Messtechnik |
| Kosten (relativ) | Gering | Gering | Mittel | Mittel bis Hoch | Hoch |
| Einsatz von Lüftern | Optional, aber oft vorteilhaft | Selten erforderlich | Häufig für maximale Leistung | Oft in Kombination mit Lüftern | Abhängig von der spezifischen Anwendung |
| Markenbeispiele (Branchenüblich) | Fischer Elektronik, Aavid Thermalloy, Cool Components | Ähnlich wie Standard-Extrusion | Ähnlich wie Standard-Extrusion | Ähnlich wie Standard-Extrusion | Spezialanbieter |
FAQ – Häufig gestellte Fragen zu Profilkühlkörpern
Was ist der Hauptunterschied zwischen einem Profilkühlkörper und einem Kühlkörper mit angegossenen Rippen?
Profilkühlkörper werden durch Extrusion in einem Stück gefertigt, was eine hohe Homogenität und präzise Geometrien ermöglicht. Kühlkörper mit angegossenen Rippen werden typischerweise durch Druckguss hergestellt und können komplexere Formen erzeugen, weisen aber potenziell Unterschiede in der Materialdichte und thermischen Leitfähigkeit auf.
Wie beeinflusst die Farbe eines Profilkühlkörpers die Kühlleistung?
Die Farbe beeinflusst hauptsächlich die Wärmeabstrahlung. Dunkle, matte Oberflächen, insbesondere schwarz eloxierte, haben einen höheren Emissionsgrad als helle oder glänzende Oberflächen. Dies bedeutet, dass sie mehr Wärme durch Strahlung abgeben können. In der Praxis ist der Effekt der Strahlung bei typischen Betriebstemperaturen von Profilkühlkörpern oft geringer als der der Konvektion, kann aber zur Gesamtleistung beitragen.
Ist eine Wärmeleitpaste oder ein Wärmeleitpad immer notwendig?
Ja, für eine optimale Wärmeübertragung zwischen der zu kühlenden Komponente und dem Kühlkörper ist eine Wärmeleitpaste oder ein Wärmeleitpad unerlässlich. Diese Materialien füllen mikroskopische Unebenheiten auf beiden Oberflächen auf und schließen so Lufteinschlüsse, die schlechte Wärmeleiter sind.
Welches Material ist besser: Aluminium oder Kupfer?
Kupfer hat eine deutlich höhere Wärmeleitfähigkeit als Aluminium. Für Anwendungen, bei denen jede Zehntel-Grad-Reduzierung zählt und das Gewicht sowie die Kosten keine Rolle spielen, ist Kupfer die überlegene Wahl. In den meisten Anwendungen bietet Aluminium jedoch ein exzellentes Preis-Leistungs-Verhältnis und ist aufgrund seines geringeren Gewichts und seiner einfacheren Bearbeitbarkeit die bevorzugte Option.
Wie berechne ich die benötigte Kühlleistung?
Sie müssen die maximale Verlustleistung der zu kühlenden Komponente (in Watt) und die maximal zulässige Umgebungstemperatur kennen. Basierend auf der gewünschten maximalen Betriebstemperatur der Komponente können Sie dann den erforderlichen thermischen Widerstand des Kühlkörpers berechnen: Rth = (Tj – Ta) / P, wobei Tj die maximale Sperrschichttemperatur, Ta die Umgebungstemperatur und P die Verlustleistung ist.
Können Profilkühlkörper auch für sehr hohe Leistung eingesetzt werden?
Ja, Profilkühlkörper sind für eine breite Palette von Leistungsbereichen geeignet. Für extrem hohe Leistung werden oft größere Kühlkörper mit optimierten Rippengeometrien und eventuell die Kombination mit Lüftern (forcierte Kühlung) verwendet. In einigen Fällen kommen auch aufwendigere Konstruktionen wie Wärmerohre oder Flüssigkeitskühlsysteme zum Einsatz, wobei Profilkühlkörper hier oft als Wärmeabführfläche dienen.
Welche Zertifizierungen oder Normen sind für industrielle Profilkühlkörper relevant?
Für industrielle Anwendungen können Normen wie die DIN EN 60721 (Umweltsimulationen), VDE-Vorschriften für elektrische Sicherheit und spezifische Normen für die jeweilige Branche (z.B. Automobilindustrie) relevant sein. Die Materialzertifizierung nach ISO-Standards ist ebenfalls üblich.
