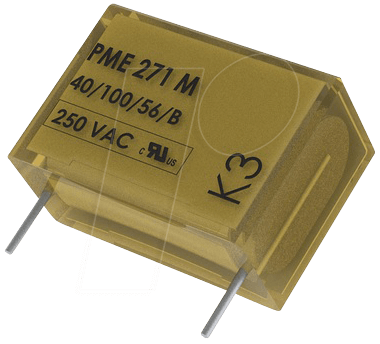

Zuverlässige EMV-Entstörung für Ihre Elektronik: Der PME271M 15N 275 Funkentstörkondensator
Stören Sie sich an unerwünschten Störsignalen, die die Leistung Ihrer empfindlichen elektronischen Geräte beeinträchtigen? Der PME271M 15N 275 – ein hochwertiger X2 Funkentstörkondensator – wurde entwickelt, um genau dieses Problem zu lösen. Er ist die ideale Wahl für Ingenieure, Entwickler und versierte Hobbyisten, die eine kompromisslose Entstörung und zuverlässige Funktion ihrer Schaltungen sicherstellen möchten.
Warum der PME271M 15N 275 die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft nur eine rudimentäre Entstörung bieten und bei höheren Anforderungen schnell an ihre Grenzen stoßen, zeichnet sich der PME271M 15N 275 durch seine spezifische Konstruktion und Materialauswahl aus. Die Klassifizierung als X2-Kondensator signalisiert seine Eignung für den Einsatz im Netzanschlussbereich, wo er eine effektive Filterung von Gleichtakt- und Gegentaktstörungen gewährleistet. Dies resultiert in einer verbesserten Signalintegrität, einer Reduzierung von EMI/RFI-Emissionen und einer erhöhten Langlebigkeit Ihrer Geräte.
Schlüsselfunktionen und Vorteile
Der PME271M 15N 275 bietet eine Reihe von entscheidenden Vorteilen für eine professionelle EMV-Entstörung:
- Klassifizierung X2 für Netzanschluss: Speziell für den Einsatz im direkten Netzanschluss konzipiert, bietet er höchste Sicherheit und Effektivität bei der Unterdrückung von Störungen, die aus dem Stromnetz stammen oder von anderen Geräten emittiert werden.
- Nennkapazität von 15 nF: Diese präzise Kapazität ist optimiert für die Entstörung typischer Netzfrequenzen und Schaltvorgänge in einer Vielzahl von elektronischen Applikationen, von Haushaltsgeräten bis hin zu industriellen Steuerungen.
- Betriebsspannung von 275 V AC: Die hohe Nennspannung von 275 Volt ermöglicht den zuverlässigen Einsatz in den meisten Stromversorgungsanwendungen und bietet ausreichende Sicherheitsreserven.
- Rastermaß von 15,0 mm: Dieses standardisierte Rastermaß erleichtert die Integration in bestehende Leiterplattenlayouts und gewährleistet Kompatibilität mit gängigen Bestückungsmaschinen.
- Hohe Betriebstemperatur von 110°C: Die Fähigkeit, auch bei erhöhten Umgebungstemperaturen zuverlässig zu arbeiten, macht diesen Kondensator ideal für anspruchsvolle Umgebungen und Anwendungen mit hoher thermischer Belastung.
- Toleranz von ±20%: Eine moderate Toleranz, die für Entstörungsanwendungen in der Regel vollkommen ausreichend ist und eine kosteneffiziente Lösung bietet, ohne die Funktion zu beeinträchtigen.
- Robustes Gehäuse und zuverlässige Anschlüsse: Gefertigt aus hochwertigen Materialien, die eine langfristige Stabilität und gute elektrische Kontakte gewährleisten.
Anwendungsgebiete und technischer Mehrwert
Der PME271M 15N 275 ist ein essenzieller Baustein in der Entwicklung und Produktion von Geräten, bei denen elektromagnetische Verträglichkeit (EMV) eine kritische Rolle spielt. Seine primäre Funktion ist die Dämpfung von hochfrequenten Störspannungen, die durch Schaltvorgänge, Induktivitäten oder externe Störquellen entstehen. Dies ist insbesondere wichtig in Bereichen wie:
- Netzfilterung: In Netzteilen, Schaltnetzteilen (SMPS) und Stromversorgungsmodulen zur Reduzierung von Störsignalen, die in das Netz eingespeist oder daraus empfangen werden.
- Motorkontrollgeräte: Zur Entstörung von Antrieben und Frequenzumrichtern, die oft starke elektromagnetische Interferenzen erzeugen.
- Haushaltsgeräte: In Waschmaschinen, Geschirrspülern, Kühlschränken und anderen Geräten mit integrierten Steuerungsmodulen, um eine reibungslose Funktion zu gewährleisten und internationale EMV-Normen zu erfüllen.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo Störunempfindlichkeit für präzise und zuverlässige Prozesse unerlässlich ist.
- Telekommunikation und Netzwerktechnik: Zur Sicherstellung einer sauberen Signalübertragung und zur Vermeidung von Störungen in empfindlichen Kommunikationsgeräten.
Die Wahl eines Funkentstörkondensators der Klasse X2 wie des PME271M 15N 275 ist nicht nur eine Frage der Normerfüllung, sondern eine strategische Entscheidung zur Steigerung der Produktqualität und Zuverlässigkeit. Die Fähigkeit, eine solche Entstörung zu implementieren, vermeidet kostspielige Rückrufe, Reklamationen und die Notwendigkeit von aufwendigen Nachbesserungen.
Detaillierte Produkteigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modell | PME271M 15N 275 |
| Kondensator-Klasse | X2 |
| Nennkapazität | 15 nF (Nanofarad) |
| Nennspannung | 275 V AC |
| Rastermaß (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 110°C |
| Toleranz | ±20% |
| Dielektrisches Material | Metallisiertes Polyester (Folienkondensator) – Bietet exzellente Selbstheilungseigenschaften und hohe Stabilität über einen breiten Temperaturbereich. |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse gemäß UL94 V-0 Standard – Erhöht die Sicherheit im Brandfall. |
| Anschlusstypen | Axiale Leiter – Ermöglicht einfache Montage auf Leiterplatten durch Durchstecktechnik (THT). |
| Anwendungsbereich | Netzfilterung, EMV-Entstörung im Netzanschlussbereich (AC-Netz), Schutz vor transienten Überspannungen. |
FAQ – Häufig gestellte Fragen zu PME271M 15N 275 – Funkentstörkondensator, X2, 15 nF, 275 V, RM 15,0, 110°C, 20%
Was bedeutet die Klassifizierung X2 bei Kondensatoren?
Die Klassifizierung X2 bedeutet, dass der Kondensator für den Einsatz im Netzanschlussbereich (AC-Netz) zugelassen ist. Er ist speziell dafür ausgelegt, sowohl Gleichtakt- als auch Gegentaktstörungen zu filtern und ist so konstruiert, dass er auch bei Ausfall nicht zu einer elektrischen Gefahr führt. X2-Kondensatoren sind für die direkte Verbindung zur Wechselspannungsversorgung gedacht.
Ist dieser Kondensator für Gleichspannungsanwendungen geeignet?
Obwohl der PME271M 15N 275 für 275 V AC spezifiziert ist, kann er in vielen Gleichspannungsanwendungen (DC) eingesetzt werden, solange die Spannung die Nennspannung von 275 V nicht überschreitet. Die primäre Funktion als Entstörkondensator im Netzanschlussbereich macht ihn jedoch besonders relevant für AC-Anwendungen.
Was ist die Bedeutung des Rastermaßes (RM) von 15,0 mm?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte an. Ein RM von 15,0 mm ist ein gängiger Standard für bedrahtete Bauteile auf Leiterplatten. Dieses Maß ist wichtig für die Kompatibilität mit Bestückungsautomaten und für das Design von Leiterplattenlayouts, um eine einfache und korrekte Montage zu ermöglichen.
Warum ist die Betriebstemperatur von 110°C wichtig?
Eine hohe maximale Betriebstemperatur von 110°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter thermischer Belastung zuverlässig funktioniert. Dies ist entscheidend für Geräte, die sich stark erwärmen oder in heißen Umgebungen betrieben werden. Eine solche Spezifikation gewährleistet eine längere Lebensdauer und verhindert Ausfälle durch Überhitzung.
Was passiert, wenn die Toleranz von ±20% überschritten wird?
Bei Funkentstörkondensatoren, insbesondere solchen der Klasse X2, ist eine Toleranz von ±20% für die primäre Entstörungsfunktion in der Regel ausreichend. Abweichungen innerhalb dieser Toleranz beeinflussen die Fähigkeit des Kondensators, Störsignale effektiv zu dämpfen, nicht signifikant. Extreme Abweichungen außerhalb dieser Toleranz könnten jedoch auf eine Beschädigung des Bauteils hinweisen.
Wie hilft dieser Kondensator bei der Erfüllung von EMV-Normen?
Der PME271M 15N 275 ist ein wesentlicher Bestandteil zur Erfüllung von EMV-Normen (Elektromagnetische Verträglichkeit). Durch die effektive Filterung von Störsignalen, die in das Stromnetz abgegeben (emittiert) werden, trägt er dazu bei, dass Ihre Geräte die Grenzwerte für abgestrahlte und leitungsgeführte Störungen einhalten. Dies ist eine Voraussetzung für die CE-Kennzeichnung und den Verkauf von elektronischen Produkten in vielen Märkten.
Welche Art von Störungen unterdrückt dieser Kondensator primär?
Dieser Funkentstörkondensator ist darauf ausgelegt, hochfrequente Störspannungen zu dämpfen. Dazu gehören sowohl Gleichtaktstörungen (die sich über beide Leiter eines Stromkabels gleichermaßen ausbreiten) als auch Gegentaktstörungen (die sich zwischen den Leitern oder zwischen Leiter und Erde ausbreiten). Dies geschieht durch die Ableitung dieser Störsignale zur Erde oder durch die Schaffung eines Filters, der die Störfrequenzen blockiert.
