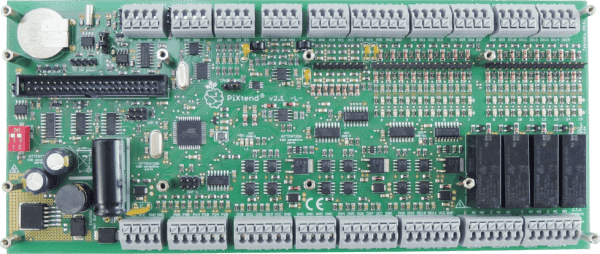

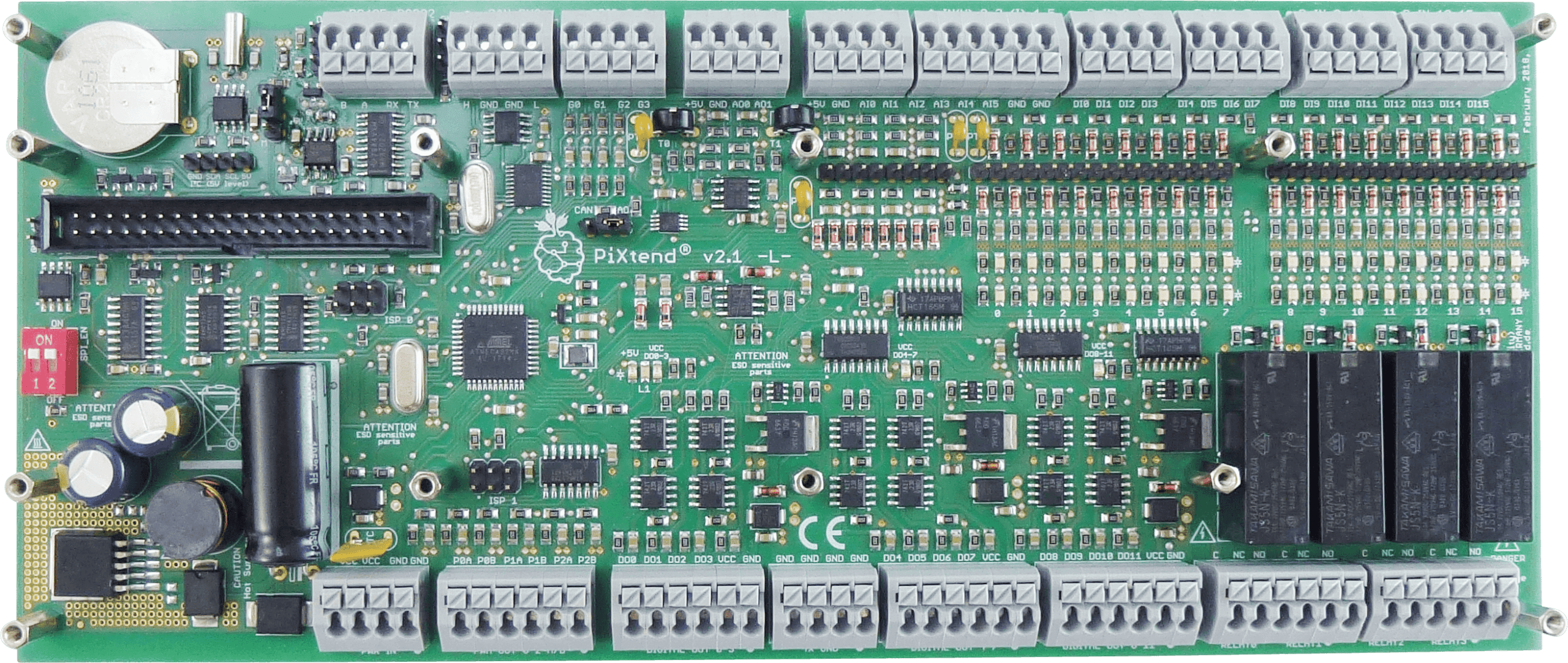

PIXTEND2 L BOARD – Raspberry Pi Shield – SPS PiXtend V2 -L- Board

PiXtend V2 -L- ist eine, auf dem leistungsfähigen Raspberry Pi Einplatinencomputer basierende, speicherprogrammierbare Steuerung (SPS). Das breite Spektrum digitaler und analoger Ein- & Ausgänge ermöglicht den Anschluss unterschiedlichster Sensoren und Aktoren aus der Industrie und dem Maker-Bereich. Die Verbindung zu anderen Geräten, Steuerungen und Computersystemen wird über serielle Standard-Schnittstellen (RS232, RS485, CAN, Ethernet, WiFi und Bluetooth) hergestellt. Alle Schnittstellen & I/Os sind robust ausgeführt und entsprechen der SPS-Norm (IEC 61131-2).Bei den neuen V2 -L- Geräten wurden die Eigenschaften weiter optimiert und innovative Features für anspruchsvolle Projekte hinzugefügt:Easy Design-In: dank Anschlussplaner, 3D-Modellen & ausführlichen HandbüchernRasante Zykluszeit: 5x schneller im Vergleich zum PiXtend V1.x(5 ms), mit 200 Hz steuern & regelnKompaktes Design: dank moderner SMD-Technik und FunktionsintegrationNachhaltig: Lieferbarkeit bis 2028Retain Speicher: sichert wichtige Daten über einen Stromausfall hinweg6-fach PWM: Antriebe oder Modellbauservos ansteuern, ohne teure ZusatzmoduleIndustrieausgänge: 12x High-Side-Schalter mit separater Einspeisung, vollumfänglich geschütztIdeale Anschlüsse: hochwertige Klemmen, optional steckbare AusführungMögliche Hardware-Ausstattung• 16x digitale Eingänge, 3,3 / 5 / 12 / 24 V• 12x digitale Ausgänge, 5 / 12 / 24 V, bei max. 0,5 A• 6x PWM / Servo-Ausgänge, 16 Bit Auflösung• 4x Relais, max. 230 V / 6 A• 4x analoge Spannungseingänge, 0 … 5 V / 0 … 10 V• 2x analoge Ausgänge, 0 … 10 V• serielle Schnittstelle: RS232, RS485, CAN• Real Time Clock (RTC) mit Batterie-Pufferung• Unterstützung von bis zu vier DHT11 / DHT22 / AM2302 Temperatur- und Luftfeuchtesensoren• bis zu vier GPIOs• onBoard Spannungsregler – Eingang: 12 … 24 V (max. 30 V)• Retain-/Persistent-Speicher, 64 Bytes Flash EEPROM• alle Schnittstellen & I/Os sind kurzschlussfest – Versorgungsspannung mit Verpol- und Überlastschutz (selbstrückstellende Sicherungen)Kompatibilität• mit original Raspberry Pi Komponenten• Raspberry Pi Modell B+ / 2 B / 3 B / 3 B+ / 4 B• Raspberry Pi 7“ Touch-Display• Raspberry Pi Camera Module• mit Sensoren & Aktoren aus dem Industriebereich dank standardisierter Eingänge, Ausgänge und SchnittstellenDieses SPS-Shield gibt es in 3 verschiedenen VariantenVariante 1• fertig gelötet & getestet• ohne Raspberry Pi• RPi anschließen & durchstarten-> Artikelnr.: PIXTEND2 L BOARD Variante 2• Komplettgerät in Basisausführung wie Variante 1• mit Raspberry Pi 3 B+• vorinstallierte 16 GB SD-Karte-> Artikelnr.: PIXTEND2 L BASICVariante 3• Komplettgerät in Basisausführung wie Variante 1• mit Raspberry Pi 3 B+• vorinstallierte 16 GB SD-Karte• Hutschienengehäuse• Haube aus gebürstetem Edelstahl-> Artikelnr.: PIXTEND2 L PROEinsatzmöglichkeiten• Evaluationsplattform für Internet of Things (IoT), Industrie 4.0• Geräte- und Kleinanlagenbau• Steuerungs- und Regelungsaufgaben• Haus-Automatisierung• Lern- und Lehrplattform für Steuerungstechnik, Schaltungstechnik und Softwaretechniken• Versuchsaufbauten im Privat- und Laborbereich• Do-It-Yourself-, Bastler- und Maker-Projekte• Anwendungen im AmateurfunkHäufig benötigte Peripherie wie…• 230 V Geräte – Leistungsrelais• Temperatur- und Luftfeuchtesensoren• Modellbau-Servos…wird standardmäßig unterstützt und muss nur angeschlossen bzw. gesteckt werden.Die integrierte Real-Time-Clock mit Lithium-Batterie puffert Uhrzeit & Datum. Hochwertige Push-In-Anschlussleisten ermöglichen den sicheren und werkzeuglosen Anschluss von Sensoren und Aktoren. Die Open Source Software und der native CODESYS V3 Support machen PiXtend zur optimalen Lern- und Automatisierungs-Plattform.SoftwareQuick-Start mit Linux Testprogrammen und Library • die PiXtend-Testprogramme für Raspbian sorgen für den frustfreien Einstieg.• alle Schnittstellen und I/Os können direkt aus der Linux-Konsole aufgerufen und abgefragt werden.• die Funktionen aus der PiXtend-C-Bibliothek lassen sich problemlos in Ihre eigenen Anwendungen integrieren.Programmieren wie die Profis, mit CODESYS• die moderne Programmierumgebung CODESYS V3 ermöglicht das Programmieren in allen gängigen Sprachen für speicherprogrammierbare Steuerungen (SPS).• wir liefern Gerätetreiber und Beispiele für CODESYS, damit Sie sich auf Ihr Projekt konzentrieren können.• ihre Programme lassen sich nicht nur auf PiXtend, sondern auch direkt auf andere Industrie-Steuerungen übertragen.• mit der CODESYS-Webvisu bringen Sie Ihre Steuerelemente und Anzeigen auf Smartphone, Tablet und PC.• entwerfen Sie sich Ihre eigene Schaltzentrale für die Home-Automatisierung, als Wetterstation oder viele weitere Anwendungen.• der Fernzugriff über das Internet war nie einfacher.Weitere unterstütze Software: FHEM, Python, OpenPLC & Node-REDKnow-How• Programme und Bibliotheken sind offengelegt (GPL v3) und können bei Bedarf individuell von Ihnen angepasst oder weiterentwickelt werden.• tauschen Sie Ihr Wissen mit Gleichgesinnten im Forum, oder auf Facebook aus.LieferumfangPiXtend V2.1 -L- Extension Board (Variante 1)(Gehäuse, SD-Karte und Raspberry Pi nicht im Lieferumfang enthalten)HinweisDatenblätter, Bedienungsanleitungen, Software, Software-Anleitungen und noch mehr finden Sie unter www.pixtend.de.Die SD-Images können beim Hersteller heruntergeladen werden: http://www.pixtend.de/downloads
