Leistungsstarker 8-Bit-Mikrocontroller für anspruchsvolle Embedded-Projekte
Der PIC 18F2580-I/SP – 8-Bit-PICmicro Mikrocontroller mit 32 KB Speicher und 40 MHz Taktfrequenz ist die ideale Lösung für Entwickler, die eine robuste und vielseitige Plattform für komplexe Steuerungs- und Kommunikationsaufgaben benötigen. Er eignet sich perfekt für professionelle Anwendungen in den Bereichen industrielle Automatisierung, Mess- und Regeltechnik sowie für fortgeschrittene Hobbyprojekte, bei denen Zuverlässigkeit und Performance im Vordergrund stehen.
Überlegene Leistung und Flexibilität
Der PIC 18F2580-I/SP übertrifft Standardlösungen durch seine fortschrittliche Architektur, die hohe Verarbeitungsgeschwindigkeiten mit einer breiten Palette integrierter Peripherie ermöglicht. Die 32 KB Flash-Speicher bieten ausreichend Kapazität für komplexe Firmware, während die 40 MHz Taktfrequenz eine schnelle Reaktion auf Eingaben und präzise Ausführungen von Algorithmen gewährleistet. Dies macht ihn zur überlegenen Wahl für Anwendungen, die mehr Leistung und Flexibilität erfordern als einfache 8-Bit-Mikrocontroller.
Hauptmerkmale und Vorteile
- Hohe Verarbeitungsleistung: Mit einer Taktfrequenz von 40 MHz ermöglicht der PIC 18F2580-I/SP eine schnelle und effiziente Ausführung von Programmen, ideal für zeitkritische Anwendungen.
- Großer Programmspeicher: 32 KB Flash-Speicher bieten reichlich Platz für komplexe Algorithmen, Datenstrukturen und erweiterte Funktionalitäten.
- Umfangreiche Peripherie: Integrierte Peripherie wie UART, SPI, I2C und CAN-Controller erleichtern die Anbindung an andere Geräte und Netzwerke, was ihn zu einer zentralen Komponente in verteilten Systemen macht.
- Robuste Architektur: Die PIC 18F-Architektur ist bekannt für ihre Zuverlässigkeit und Langlebigkeit, was sie für industrielle Umgebungen prädestiniert.
- Energieeffizienz: Optimierte Stromsparfunktionen ermöglichen den Einsatz in batteriebetriebenen Anwendungen ohne Kompromisse bei der Leistung.
- Umfassende Entwicklungsunterstützung: Microchip bietet umfangreiche Tools und Bibliotheken, die den Entwicklungsprozess beschleunigen und vereinfachen.
Technische Spezifikationen im Detail
Der PIC 18F2580-I/SP ist ein hochentwickelter Mikrocontroller aus der PIC 18F-Familie von Microchip Technology. Er zeichnet sich durch eine leistungsstarke 8-Bit-Architektur aus, die für eine breite Palette von Embedded-Anwendungen optimiert ist. Mit einer maximalen Taktfrequenz von 40 MHz und einem Programmspeicher von 32 KB Flash bietet er die notwendigen Ressourcen, um auch anspruchsvolle Steuerungsaufgaben zu bewältigen. Der integrierte CAN-Controller (Controller Area Network) ist ein herausragendes Merkmal, das ihn besonders für industrielle Automatisierungs- und Fahrzeuganwendungen qualifiziert, wo robuste und zuverlässige serielle Kommunikation unerlässlich ist.
Die umfangreiche Peripherie umfasst neben dem CAN-Modul auch mehrere UARTs, SPI- und I2C-Schnittstellen, die eine flexible Anbindung an verschiedenste Sensoren, Aktoren und Kommunikationsmodule ermöglichen. Das 10-Bit-Analog-Digital-Wandler (ADC) mit einer Auflösung von bis zu 10 Kanälen erlaubt die präzise Erfassung analoger Signale. Darüber hinaus sind Timer, PWM-Module und eine Vielzahl von digitalen I/O-Pins integriert, die eine feingranulare Kontrolle über Hardware-Funktionen ermöglichen.

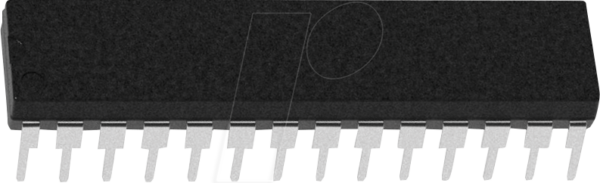

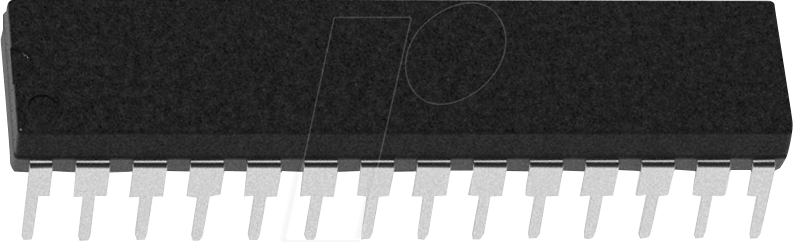

Der PIC 18F2580-I/SP wird im DIP-28 Gehäuse geliefert, was eine einfache Montage auf Standard-Lochrasterplatinen oder in entsprechenden Sockeln ermöglicht und ihn somit besonders für Prototyping und kleinere Serienfertigungen attraktiv macht. Die hohe Integrationsdichte reduziert die Notwendigkeit externer Komponenten und spart somit Platz und Kosten auf der Leiterplatte.
Umfassende Anwendungsbereiche
Dank seiner robusten Architektur und der leistungsfähigen Peripherie eignet sich der PIC 18F2580-I/SP für eine Vielzahl von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung, Prozessüberwachung und Regelung in industriellen Umgebungen.
- Fahrzeugtechnik: Bordnetzsteuergeräte, Diagnosewerkzeuge, Infotainmentsysteme und Regelung von Fahrzeugfunktionen, insbesondere durch die CAN-Schnittstelle.
- Medizintechnik: Steuerungen für medizinische Geräte, Überwachungsgeräte und Diagnosesysteme, bei denen Zuverlässigkeit und Präzision gefordert sind.
- IoT-Anwendungen: Vernetzte Geräte, Gateways und Steuerungszentralen, die komplexe Datenverarbeitung und Kommunikation erfordern.
- Fortgeschrittene Hobbyprojekte: Komplexe Robotik, Hausautomatisierungssysteme und anspruchsvolle Elektronikprojekte.
Produktdetails im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Produktfamilie | PIC 18F |
| Mikrocontroller-Architektur | 8-Bit |
| Maximale CPU-Frequenz | 40 MHz |
| Programmspeichergröße | 32 KB Flash |
| RAM | 1536 Bytes |
| EEPROM | 256 Bytes |
| Peripherie | CAN, 3x UART, 2x SPI, 1x I2C, 10-Bit ADC (bis zu 10 Kanäle), Timer, PWM |
| Gehäusetyp | DIP-28 |
| Betriebstemperaturbereich | -40°C bis +85°C (industriell) |
| Versorgungsspannung | 2.0V bis 5.5V |
FAQ – Häufig gestellte Fragen zu PIC 18F2580-I/SP – 8-Bit-PICmicro Mikrocontroller, 32 KB, 40 MHz, DIP-28
Was sind die Hauptvorteile des PIC 18F2580-I/SP gegenüber einfacheren Mikrocontrollern?
Der PIC 18F2580-I/SP bietet eine deutlich höhere Verarbeitungsgeschwindigkeit (40 MHz vs. oft 16 MHz oder weniger bei einfacheren Modellen), einen größeren Programmspeicher (32 KB vs. oft 8 KB oder 16 KB) und vor allem die integrierte CAN-Schnittstelle, die für industrielle und automobiltechnische Anwendungen unverzichtbar ist. Dies ermöglicht komplexere Algorithmen und robustere Kommunikationsprotokolle.
Für welche Art von Projekten ist der PIC 18F2580-I/SP besonders gut geeignet?
Er ist ideal für Projekte im Bereich der industriellen Automatisierung, der Fahrzeugkommunikation (Dachsteuergeräte, Diagnose-Tools), anspruchsvolle IoT-Gateways, Steuerungen für medizinische Geräte und generell für Anwendungen, die eine zuverlässige und schnelle Datenverarbeitung sowie eine serielle Kommunikation auf höherem Niveau erfordern.
Ist der PIC 18F2580-I/SP auch für Anfänger geeignet?
Aufgrund seiner umfangreichen Funktionalitäten und der Notwendigkeit, fortgeschrittenere Entwicklungswerkzeuge und Programmierkenntnisse zu nutzen, ist er eher für fortgeschrittene Anwender und professionelle Entwickler konzipiert. Anfänger sollten möglicherweise mit einfacheren PIC-Mikrocontrollern beginnen, um sich mit der Grundfunktionalität vertraut zu machen.
Welche Entwicklungsumgebung wird für den PIC 18F2580-I/SP empfohlen?
Microchip Technology empfiehlt die MPLAB X IDE in Verbindung mit dem XC8 Compiler. Diese Werkzeuge bieten eine umfassende Unterstützung für die gesamte PIC 18F-Familie und ermöglichen eine effiziente Entwicklung, Debugging und Optimierung des Codes.
Wie wird die CAN-Schnittstelle des PIC 18F2580-I/SP genutzt?
Die CAN-Schnittstelle ermöglicht die Implementierung des Controller Area Network-Protokolls, welches eine robuste und störungsresistente serielle Kommunikation zwischen mehreren Geräten ermöglicht. Sie wird häufig in Fahrzeugen zur Vernetzung von Steuergeräten und in industriellen Automatisierungssystemen für die Feldbuskommunikation eingesetzt.
Welche alternativen Gehäuseformen sind für den PIC 18F2580 verfügbar?
Der PIC 18F2580 ist auch in anderen Gehäuseformen wie z.B. TQFP erhältlich, die sich besser für SMD-Bestückung eignen. Die angebotene DIP-28-Variante ist jedoch besonders praktisch für Prototypenentwicklung und kleine Stückzahlen, da sie auf Standard-Lochrasterplatinen montiert werden kann.
Wie energieeffizient ist der PIC 18F2580-I/SP?
Der PIC 18F2580-I/SP verfügt über mehrere Low-Power-Modi, wie z.B. Sleep-Modi, die den Stromverbrauch erheblich reduzieren können, wenn bestimmte Funktionen nicht aktiv sind. Dies macht ihn auch für batteriebetriebene Anwendungen interessant, wobei die genaue Energieeffizienz stark von der Implementierung und den aktiven Peripheriemodulen abhängt.
