Der PIC 18F2520-I/SP: Ihr Hochleistungs-Mikrocontroller für anspruchsvolle Projekte
Suchen Sie einen leistungsfähigen und flexiblen Mikrocontroller, der Ihre elektronischen Projekte auf das nächste Level hebt? Der PIC 18F2520-I/SP ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robuste Plattform für komplexe Steuerungsaufgaben, Datenerfassung und Embedded-Systeme benötigen. Mit seinem 8-Bit-PICmicro-Kern, einer Taktfrequenz von 40 MHz und 32 KB Flash-Speicher bietet dieser Mikrocontroller die nötige Leistung und Kapazität für eine breite Palette von Anwendungen, von industrieller Automatisierung bis hin zu fortgeschrittener Konsumelektronik.
Warum der PIC 18F2520-I/SP die überlegene Wahl ist
Im Vergleich zu einfacheren Mikrocontrollern bietet der PIC 18F2520-I/SP eine signifikant höhere Rechenleistung und mehr Speicherplatz, was ihn befähigt, komplexere Algorithmen und größere Programme auszuführen. Seine erweiterte Peripherieausstattung ermöglicht eine nahtlose Integration mit einer Vielzahl von Sensoren und Aktoren, während seine hohe Taktfrequenz für schnelle Reaktionszeiten sorgt. Die robuste Architektur und die bewährte Zuverlässigkeit der PIC-Familie machen ihn zu einer erstklassigen Wahl für Anwendungen, bei denen Ausfallwahrscheinlichkeiten minimiert werden müssen. Die DIP-28S-Bauform gewährleistet zudem eine einfache Handhabung und Integration in Prototypen und Kleinserienfertigung.
Leistungsstarke Kernfunktionen und Architektur
Der PIC 18F2520-I/SP basiert auf der hochentwickelten PIC18-Architektur, die für ihre Effizienz und umfangreichen Funktionen bekannt ist. Mit einer Taktfrequenz von bis zu 40 MHz können komplexe Berechnungen und schnelle Datenverarbeitungsprozesse mühelos bewältigt werden. Der 32 KB große Flash-Speicher bietet ausreichend Platz für anspruchsvolle Firmware-Anwendungen, während die integrierten erweiterten Low-Power-Modi die Energieeffizienz in batteriebetriebenen Geräten optimieren. Die 8-Bit-Datenpfadbreite ist für viele Steuerungsaufgaben optimal und ermöglicht eine effiziente Verarbeitung von Ein- und Ausgängen.
Umfangreiche Peripherie für maximale Flexibilität
Der PIC 18F2520-I/SP zeichnet sich durch eine beeindruckende Vielfalt an integrierter Peripherie aus, die seine Einsatzmöglichkeiten erheblich erweitert:
- Analog-Digital-Wandler (ADC): Mit mehreren Kanälen ermöglicht der integrierte ADC die präzise Erfassung von analogen Signalen aus Sensoren. Dies ist entscheidend für Anwendungen, die die Umwandlung physikalischer Größen wie Temperatur, Druck oder Lichtintensität in digitale Daten erfordern.
- Timer und Zähler: Mehrere programmierbare Timer und Zähler stehen für Zeitmessungen, Pulsbreitenmodulation (PWM) und Ereigniszählungen zur Verfügung. Diese sind unerlässlich für präzise Zeitsteuerungen, Motorsteuerungen und Frequenzgenerierung.
- Kommunikationsschnittstellen: Integrierte UART-, SPI- und I²C-Schnittstellen ermöglichen eine nahtlose Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speichermedien. Dies ist fundamental für vernetzte Systeme und Datenaustausch.
- Capture/Compare/PWM-Module: Diese Module sind besonders nützlich für Anwendungen, die präzise Zeitsteuerung, Ereigniserkennung und variable Taktgenerierung erfordern, wie beispielsweise in Servosteuerung oder Motorsteuerung.
- Programmierbare Ein-/Ausgabe-Pins (I/O): Eine hohe Anzahl an frei konfigurierbaren I/O-Pins erlaubt die Anbindung einer Vielzahl von digitalen Geräten und die Steuerung von externen Komponenten.
Einsatzmöglichkeiten und Anwendungsbereiche
Dank seiner Leistungsfähigkeit und Flexibilität eignet sich der PIC 18F2520-I/SP hervorragend für eine Vielzahl von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Steuerung von Maschinen, Prozessüberwachung, Datenlogger für Produktionsdaten.
- Robotik: Steuerung von Motoren, Sensordatenverarbeitung für Navigation und Interaktion.
- Konsumelektronik: Entwicklung von Smart-Home-Geräten, Unterhaltungselektronik, Haushaltsgeräten.
- Automotive-Anwendungen: Bordelektronik, Steuergeräte für kleinere Funktionen.
- Messtechnik: Entwicklung von benutzerdefinierten Messgeräten und Datenerfassungssystemen.
- Medizintechnik: Steuerung von medizinischen Geräten im Kleinstbereich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Architektur | 8-Bit PICmicro Mikrocontroller |
| Kern | PIC18 |
| Maximale Taktfrequenz | 40 MHz |
| Programmspeicher (Flash) | 32 KB |
| RAM | 1536 Bytes |
| EEPROM | 256 Bytes |

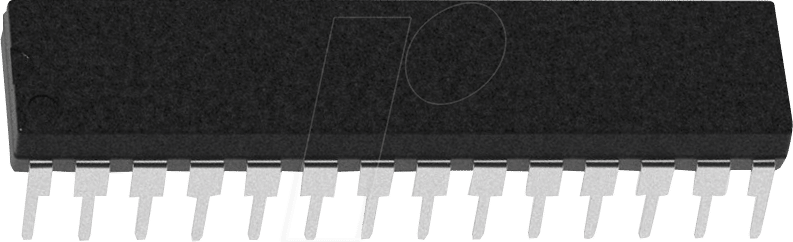

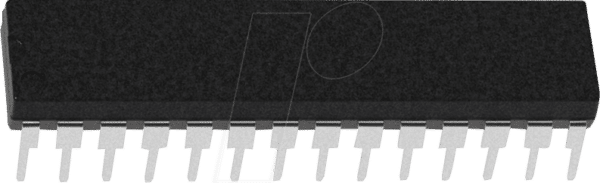

| Gehäuse | DIP-28S (Dual In-line Package) |
| Betriebsspannung | 2.0V – 5.5V |
| Betriebstemperatur | -40°C bis +85°C |
| Anzahl der I/O-Pins | 25 (davon 24 als digitale I/O konfigurierbar) |
| ADC-Kanäle | Bis zu 9 Kanäle (10-Bit Auflösung) |
| Kommunikationsschnittstellen | UART, SPI, I²C |
| Timer/Zähler | Bis zu 3 Timer/Zähler mit erweiterten Funktionen (z.B. PWM) |
Vorteile der DIP-28S Bauform
Die DIP-28S (Dual In-line Package) Bauform des PIC 18F2520-I/SP bietet entscheidende Vorteile, insbesondere für Entwicklungs- und Prototyping-Phasen:
- Einfache Handhabung: Die breiteren Pins des DIP-Gehäuses erleichtern das Einsetzen in Breadboards und Sockel erheblich, was den Aufbau von Prototypen beschleunigt und vereinfacht.
- Wiederverwendbarkeit: Entwickler können den Mikrocontroller problemlos von einer Platine entfernen und in einer anderen wiederverwenden, was die Flexibilität bei der Fehlersuche und beim Testen erhöht.
- Kostengünstige Prototypen: Für Kleinserien und Prototypen ist die Verwendung von DIP-Bauteilen oft kostengünstiger als hochintegrierte SMD-Bauteile, da keine spezialisierten Bestückungsmaschinen benötigt werden.
- Robuste mechanische Verbindung: Die DIP-Pins bieten eine solide mechanische Verbindung, die auch bei häufigem Ein- und Ausstecken eine zuverlässige elektrische Kopplung gewährleistet.
Erweiterte Low-Power-Modi für energieeffiziente Designs
Der PIC 18F2520-I/SP ist mit fortschrittlichen Low-Power-Modi ausgestattet, die eine Reduzierung des Energieverbrauchs in batteriebetriebenen oder stromsparenden Anwendungen ermöglichen. Diese Modi umfassen:
- Sleep Mode: In diesem Modus wird die CPU-Taktung abgeschaltet, während Peripheriegeräte weiterhin aktiv bleiben oder in einen Low-Power-Zustand versetzt werden können. Aufwachen erfolgt über externe Interrupts.
- Idle Mode: Hierbei wird die CPU-Taktung gestoppt, während die Peripheriegeräte weiterhin mit ihrer normalen Taktfrequenz arbeiten. Dies ermöglicht schnelle Reaktivierung der CPU.
- Watchdog Timer (WDT): Der Watchdog Timer ist ein unabhängiger Timer, der bei Programmabstürzen das System zurücksetzen kann, was die Zuverlässigkeit erhöht.
Diese Funktionen sind entscheidend für die Entwicklung von Geräten mit langer Batterielaufzeit, wie z.B. portable Messgeräte, drahtlose Sensoren oder IoT-Knoten.
Softwareentwicklung und Toolchain
Die Entwicklung mit dem PIC 18F2520-I/SP wird durch die umfassende Microchip-Toolchain unterstützt. Dazu gehören:
- MPLAB X IDE: Eine integrierte Entwicklungsumgebung (IDE), die Code-Editor, Compiler-Integration, Debugging-Tools und Projektmanagementfunktionen vereint.
- XC8 Compiler: Ein leistungsstarker C-Compiler für PIC-Mikrocontroller, der optimierten Code für die PIC18-Architektur generiert.
- Hardware-Debugger: Werkzeuge wie PICkit oder ICD ermöglichen das Debugging des Codes auf der Zielhardware, das Setzen von Haltepunkten und die Überwachung von Variablen.
Diese Werkzeuge erleichtern den Entwicklungsprozess erheblich und ermöglichen es Entwicklern, schnell von der Idee zur funktionsfähigen Implementierung zu gelangen.
Häufig gestellte Fragen zu PIC 18F2520-I/SP – 8-Bit-PICmicro Mikrocontroller, 32 KB, 40 MHz, DIP-28S
Was sind die Hauptanwendungsbereiche für den PIC 18F2520-I/SP?
Der PIC 18F2520-I/SP eignet sich hervorragend für industrielle Steuerungsaufgaben, Robotik, Embedded-Systeme, Konsumelektronik, Messtechnik und anspruchsvolle Hobbyprojekte, die eine leistungsstarke und flexible Mikrocontroller-Plattform erfordern.
Wie viele I/O-Pins stehen zur Verfügung und wie können sie konfiguriert werden?
Der PIC 18F2520-I/SP verfügt über insgesamt 25 Pins, von denen 24 als digitale Ein- oder Ausgangspins konfiguriert werden können. Diese können individuell als Ein- oder Ausgang, mit Pull-up-Widerständen oder als Teil verschiedener Peripheriefunktionen genutzt werden.
Ist der PIC 18F2520-I/SP für Anfänger geeignet?
Während der PIC 18F2520-I/SP eine hochentwickelte Leistung bietet, ist er aufgrund der Verfügbarkeit von umfangreicher Dokumentation, der bewährten Microchip-Toolchain und der einfachen DIP-Bauform auch für ambitionierte Anfänger mit Grundkenntnissen in Mikrocontroller-Programmierung zugänglich. Es empfiehlt sich jedoch, mit einfacheren Projekten zu beginnen, um sich mit der Architektur vertraut zu machen.
Welche Kommunikationsprotokolle unterstützt der PIC 18F2520-I/SP?
Der Mikrocontroller unterstützt die gängigen seriellen Kommunikationsprotokolle UART (Universal Asynchronous Receiver/Transmitter), SPI (Serial Peripheral Interface) und I²C (Inter-Integrated Circuit). Dies ermöglicht eine vielseitige Anbindung an andere Komponenten und Systeme.
Wie energieeffizient ist der PIC 18F2520-I/SP?
Der PIC 18F2520-I/SP verfügt über fortschrittliche Low-Power-Modi wie Sleep und Idle, die den Energieverbrauch erheblich reduzieren können. Dies macht ihn zu einer guten Wahl für batteriebetriebene Anwendungen, bei denen Energieeffizienz kritisch ist.
Kann der PIC 18F2520-I/SP mit gängigen Entwicklungsumgebungen programmiert werden?
Ja, der PIC 18F2520-I/SP wird optimal von der Microchip MPLAB X IDE und dem XC8 C-Compiler unterstützt. Diese Tools sind Industriestandards und bieten eine umfassende Entwicklungsumgebung.
Welche Spannungsbereiche werden unterstützt?
Der PIC 18F2520-I/SP kann mit einer Betriebsspannung im Bereich von 2.0 Volt bis 5.5 Volt betrieben werden. Diese Flexibilität ermöglicht den Einsatz in verschiedenen Systemen mit unterschiedlichen Spannungsniveaus.
