PIC 18F2420-I/SO – Ihr Hochleistungs-Mikrocontroller für anspruchsvolle Embedded-Anwendungen
Der PIC 18F2420-I/SO ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und leistungsfähige Plattform für ihre Embedded-Projekte suchen. Wenn Sie komplexe Steuerungsaufgaben, Datenverarbeitung oder die Realisierung anspruchsvoller Schnittstellen realisieren müssen, bietet dieser 8-Bit-PICmicro Mikrocontroller die notwendige Rechenleistung und Flexibilität, um Ihre Visionen Wirklichkeit werden zu lassen. Er richtet sich an professionelle Anwender in den Bereichen Automatisierungstechnik, Medizintechnik, industrielle Steuerungssysteme und Hobby-Elektronik, die Wert auf Zuverlässigkeit und Geschwindigkeit legen.
Überlegene Leistung und Vielseitigkeit für Ihr Projekt
Im Vergleich zu Standardlösungen bietet der PIC 18F2420-I/SO eine herausragende Kombination aus Leistung, Speicher und Peripherie. Seine Kernarchitektur ist auf Effizienz ausgelegt, was eine schnelle Ausführung von Code und eine reaktionsschnelle Handhabung von Echtzeitanforderungen ermöglicht. Die integrierten Peripheriemodule sind hochentwickelt und erlauben eine direkte Anbindung an eine Vielzahl von Sensoren und Aktoren, ohne dass zusätzliche externe Komponenten benötigt werden. Dies reduziert die Systemkomplexität, minimiert potenzielle Fehlerquellen und senkt die Gesamtkosten für Ihr Projekt. Die 40 MHz Taktfrequenz sorgt für eine signifikante Steigerung der Verarbeitungsgeschwindigkeit, was besonders bei Anwendungen mit hohem Datendurchsatz oder komplexen Algorithmen von entscheidender Bedeutung ist.
Architektonische Stärken des PIC 18F2420-I/SO
Der PIC 18F2420-I/SO basiert auf der bewährten PIC18-Architektur von Microchip Technology, die für ihre Leistungsfähigkeit und ihren geringen Stromverbrauch bekannt ist. Diese Architektur zeichnet sich durch eine erweiterte Instruction Set Architecture (ISA) aus, die optimierte Instruktionen für häufige Programmieraufgaben bietet und somit die Code-Effizienz steigert. Die interne Verarbeitungseinheit ist für eine hohe Taktfrequenz ausgelegt und ermöglicht schnelle Berechnungen und Datenmanipulationen.
Speicher für Ihre Anwendungen
Mit 16 KB Flash-Speicher bietet der PIC 18F2420-I/SO ausreichend Kapazität für komplexe Firmware, die eine breite Palette von Funktionen und Algorithmen beinhaltet. Dieser Flash-Speicher ist nicht nur nichtflüchtig, sondern auch hochgradig zuverlässig und für tausende von Schreib-/Löschzyklen ausgelegt. Dies stellt sicher, dass Ihre Anwendung auch nach häufigen Updates stabil bleibt. Zusätzlich stehen interne RAM-Speicherbereiche zur Verfügung, die für Variablen, Stack und temporäre Daten verwendet werden und eine schnelle Datenzugriff ermöglichen.
Umfangreiche Peripherie für maximale Konnektivität
Der PIC 18F2420-I/SO ist mit einer Vielzahl von hochentwickelten Peripheriemodulen ausgestattet, die eine nahtlose Integration in verschiedenste Systeme ermöglichen:
- Analog-Digital-Wandler (ADC): Integrierte ADC-Module mit hoher Auflösung ermöglichen die präzise Erfassung analoger Signale von Sensoren wie Temperaturfühler, Drucksensoren oder Lichtsensoren.
- Pulsweitenmodulation (PWM): PWM-Ausgänge sind ideal für die Steuerung von Motoren, Helligkeit von LEDs oder die Generierung von analogen Spannungen.
- Kommunikationsschnittstellen: Integrierte UART, SPI und I²C-Schnittstellen ermöglichen die einfache Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speichermedien.
- Timer und Zähler: Mehrere 16-Bit-Timer und Zähler bieten flexible Möglichkeiten für Zeitmessung, Ereigniszählung und die Generierung von Zeitgebern.
- Input/Output (I/O) Ports: Umfangreiche und konfigurierbare digitale I/O-Ports erlauben die Ansteuerung von Relais, Anzeigen und die Erfassung digitaler Signale.
Gehäuse und Montage: SO-28

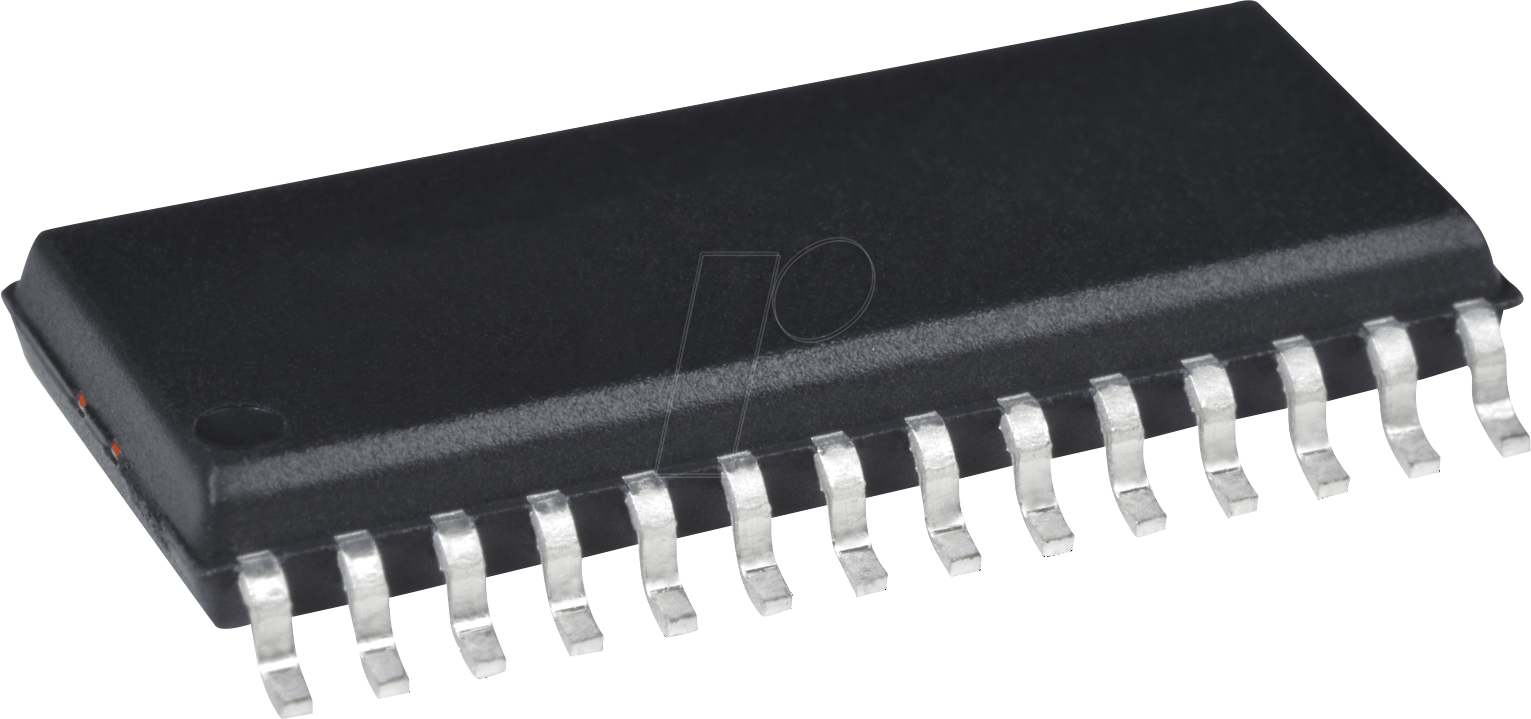

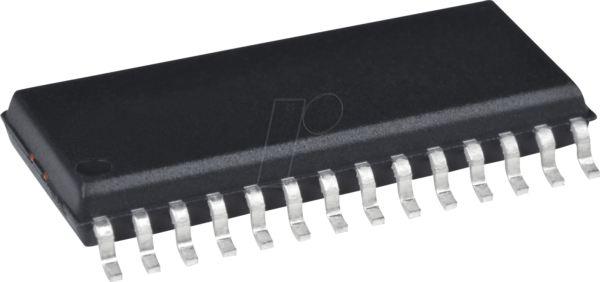

Der PIC 18F2420-I/SO wird im praktischen SO-28 (Small Outline Package) Gehäuse geliefert. Dieses Gehäuse ist weit verbreitet und gut geeignet für die automatische Bestückung auf Leiterplatten (SMT – Surface Mount Technology). Die kompakte Bauform des SO-28 Gehäuses ermöglicht eine hohe Packungsdichte auf Ihrer Platine, was besonders in platzbeschränkten Anwendungen von Vorteil ist. Die Anschlusskontakte sind für eine zuverlässige Verbindung mit Lötpads auf der Platine optimiert.
Anwendungsbereiche im Detail
Die Vielseitigkeit des PIC 18F2420-I/SO eröffnet ein breites Spektrum an Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Produktionsanlagen, Überwachung von Prozessparametern, Signalverarbeitung für Sensornetzwerke.
- Medizintechnik: Entwicklung von tragbaren Diagnosegeräten, Überwachungsmonitore, Steuerung von medizinischen Pumpen und Geräten.
- Konsumerelektronik: Regelung von Haushaltsgeräten, Ansteuerung von Display-Modulen, Entwicklung von Smart-Home-Anwendungen.
- Automobilindustrie: Steuerung von Bordnetzfunktionen, Entwicklung von Fahrerassistenzsystemen, Datenlogging.
- Forschung und Entwicklung: Prototyping neuer elektronischer Systeme, Testschaltungen und die Entwicklung von Embedded-Software.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Mikrocontroller-Familie | PIC18 |
| Architektur | 8-Bit |
| Max. Taktfrequenz | 40 MHz |
| Flash-Speicher | 16 KB |
| RAM | 768 Byte |
| EEPROM | 256 Byte |
| Gehäusetyp | SO-28 (Small Outline Package) |
| Betriebsspannung | 1.8V – 5.5V |
| Temperaturbereich | -40°C bis +85°C (Industriestandard) |
| Anzahl der I/O-Pins | 22 |
| ADC-Kanäle | 10-Kanal, 10-Bit ADC |
| PWM-Module | 5 Kanäle |
| Kommunikationsschnittstellen | UART, SPI, I²C |
FAQ – Häufig gestellte Fragen zu PIC 18F2420-I/SO – 8-Bit-PICmicro Mikrocontroller, 16 KB, 40 MHz, SO-28
Ist der PIC 18F2420-I/SO für Anfänger geeignet?
Während der PIC 18F2420-I/SO eine leistungsstarke und flexible Plattform für erfahrene Entwickler darstellt, kann er auch für fortgeschrittene Anfänger mit grundlegenden Kenntnissen in C oder Assembler und einem Interesse an Embedded-Systemen geeignet sein. Die umfangreiche Dokumentation und die breite Community-Unterstützung für PIC-Mikrocontroller erleichtern den Einstieg.
Welche Programmierumgebung wird für den PIC 18F2420-I/SO empfohlen?
Microchip Technology empfiehlt die Verwendung ihrer integrierten Entwicklungsumgebung (IDE) MPLAB X IDE in Verbindung mit Compilern wie XC8. Diese Tools bieten eine umfassende Entwicklungsumgebung, Debugging-Funktionen und Optimierungsmöglichkeiten für den PIC 18F2420-I/SO.
Wie verhält sich der PIC 18F2420-I/SO in Bezug auf den Stromverbrauch?
Der PIC 18F2420-I/SO bietet verschiedene Low-Power-Modi (Sleep-Modus), die den Stromverbrauch erheblich reduzieren können. Im aktiven Betrieb hängt der Stromverbrauch von der Taktfrequenz und der Aktivität der Peripherie ab, ist aber für seine Leistungsklasse optimiert.
Welche Arten von Sensoren können direkt an den PIC 18F2420-I/SO angeschlossen werden?
Dank seines integrierten 10-Bit-ADC können analoge Sensoren wie Temperatursensoren (z.B. Thermistoren, LM35), Drucksensoren, Lichtsensoren und Potentiometer direkt angeschlossen werden. Digitale Sensoren und Module mit SPI- oder I²C-Schnittstellen können ebenfalls einfach integriert werden.
Gibt es spezielle Debugging-Tools für den PIC 18F2420-I/SO?
Ja, der PIC 18F2420-I/SO unterstützt Standard-Debugging-Schnittstellen wie In-Circuit Serial Programming (ICSP) und In-Circuit Debugging (ICD). Diese ermöglichen die Fehlersuche und das schrittweise Ausführen von Code direkt auf der Zielhardware mit Tools wie dem PICkit™ 3 oder PICkit™ 4.
Wie unterscheidet sich der PIC 18F2420-I/SO von Mikrocontrollern mit höherer Bit-Tiefe (z.B. 16-Bit oder 32-Bit)?
Der Hauptunterschied liegt in der Datenverarbeitungsbreite und der daraus resultierenden Rechenleistung und Komplexität. 8-Bit-Mikrocontroller wie der PIC 18F2420-I/SO sind oft energieeffizienter, kostengünstiger und für Steuerungsaufgaben ausreichend, bei denen keine extrem hohen Rechenleistungen oder Adressräume benötigt werden. Für rechenintensive Anwendungen oder komplexe Betriebssysteme sind 16-Bit- oder 32-Bit-Mikrocontroller oft besser geeignet.
Ist der PIC 18F2420-I/SO für den Einsatz bei extremen Temperaturen geeignet?
Ja, der PIC 18F2420-I/SO ist für einen erweiterten Temperaturbereich von -40°C bis +85°C spezifiziert, was ihn für industrielle und anspruchsvolle Umgebungen geeignet macht.
