Leistungsstarke Steuerungslösung für anspruchsvolle Embedded-Anwendungen
Der PIC 18F14K22-IP – 8-Bit-PICmicro Mikrocontroller ist die ideale Wahl für Entwickler, die eine robuste und vielseitige Plattform für die Steuerung komplexer elektronischer Systeme benötigen. Mit seinen umfangreichen Ressourcen und der hohen Verarbeitungsgeschwindigkeit bietet er eine überlegene Leistung gegenüber einfacheren Mikrocontrollern und ermöglicht die Implementierung fortschrittlicher Funktionalitäten in Bereichen wie Industrieautomatisierung, Messtechnik und professionelle Unterhaltungselektronik.
Warum der PIC 18F14K22-IP Ihre erste Wahl ist
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Leistung, Speicherkapazität oder Konnektivität eingehen, zeichnet sich der PIC 18F14K22-IP durch eine beeindruckende Kombination aus Hochgeschwindigkeitsprozessor, großzügigem Programmspeicher und einer Vielzahl integrierter Peripheriemodule aus. Dies ermöglicht eine effizientere Entwicklung, reduziert die Notwendigkeit externer Komponenten und resultiert in kompakteren und kostengünstigeren Endprodukten. Seine Anpassungsfähigkeit macht ihn zum Kernstück anspruchsvoller Projekte, bei denen Zuverlässigkeit und Präzision unerlässlich sind.
Technische Exzellenz und Kernfunktionen
Der 8-Bit-PICmicro Mikrocontroller PIC 18F14K22-IP basiert auf der fortschrittlichen PIC18-Architektur von Microchip Technology und bietet eine dedizierte Basis für eine Vielzahl von Embedded-Projekten. Seine Kernkomponente ist ein leistungsstarker 8-Bit-CPU, der mit einer Taktfrequenz von bis zu 64 MHz operiert. Diese hohe Taktrate ermöglicht die schnelle Ausführung komplexer Algorithmen und eine reaktionsschnelle Verarbeitung von Sensordaten und Steuersignalen. Die Architektur ist optimiert für eine effiziente Befehlsverarbeitung, was sich direkt in einer höheren Performance pro Taktzyklus niederschlägt und Entwicklern die Freiheit gibt, anspruchsvollere Aufgaben zu bewältigen.
Umfangreiche Speicherkapazitäten für Ihre Projekte
Mit einem Programmspeicher von 16 KB Flash ist der PIC 18F14K22-IP hervorragend geeignet, um auch umfangreiche Applikationscodes zu beherbergen. Dieser ausreichend große Speicherbereich gestattet die Implementierung komplexer Steuerlogiken, die Integration von Kommunikationsprotokollen und die Nutzung von Fortgeschrittenen Softwarebibliotheken, ohne an Kapazitätsgrenzen zu stoßen. Ergänzt wird dies durch 1 KB an RAM, der für die Speicherung von Variablen und die Pufferung von Daten zur Laufzeit zur Verfügung steht. Diese Kapazität ist ausreichend dimensioniert, um die Anforderungen der meisten Embedded-Applikationen zu erfüllen und eine reibungslose Datenverarbeitung zu gewährleisten. Die Organisation des Speichers ist auf maximale Zugriffsgeschwindigkeit ausgelegt, was die Gesamteffizienz des Systems steigert.
Integrierte Peripheriemodule für maximale Flexibilität
Die Stärke des PIC 18F14K22-IP liegt nicht nur in seiner Rechenleistung, sondern auch in der beeindruckenden Vielfalt seiner integrierten Peripheriemodule. Diese ermöglichen eine direkte Anbindung an die physische Welt und die Kommunikation mit anderen Systemkomponenten, ohne dass aufwendige externe Schaltungen erforderlich sind. Dies führt zu einer signifikanten Reduzierung der Stücklistenkosten und der Komplexität des Designs.
- Analog-Digital-Wandler (ADC): Integrierte Analog-Digital-Wandler mit hoher Auflösung ermöglichen die präzise Erfassung analoger Signale von Sensoren wie Temperatursensoren, Druckwandlern oder Potentiometern. Dies ist entscheidend für Anwendungen, die eine genaue Messung physikalischer Größen erfordern.
- Digital-Analog-Wandler (DAC): Für die Generierung von analogen Steuersignalen, beispielsweise zur Regelung von Motorgeschwindigkeiten oder zur Erzeugung von Audioausgaben, stehen integrierte Digital-Analog-Wandler zur Verfügung.
- Timer und Zähler: Eine Reihe von Timern und Zählern mit verschiedenen Funktionen sind integriert, um präzise Zeitmessungen, Pulsweitenmodulation (PWM) für die Motorsteuerung und Impulserzeugung zu realisieren.
- Serielle Kommunikationsschnittstellen: Standardisierte serielle Kommunikationsschnittstellen wie USART (Universal Synchronous Asynchronous Receiver Transmitter) und SPI (Serial Peripheral Interface) ermöglichen eine einfache und effiziente Datenübertragung zu anderen Mikrocontrollern, Sensoren, Displays oder Kommunikationsmodulen.
- I²C-Schnittstelle: Die integrierte I²C-Schnittstelle bietet eine weitere vielseitige Möglichkeit zur Kommunikation mit einer breiten Palette von externen Sensoren und Peripheriegeräten, was die Systemerweiterbarkeit deutlich vereinfacht.
- Capture/Compare/PWM (CCP) Module: Diese Module bieten fortschrittliche Funktionen zur präzisen Steuerung von Timing-kritischen Aufgaben, einschließlich der Erzeugung von PWM-Signalen für die Motorregelung oder der Erfassung von Pulsbreiten und Frequenzen.
- Vielseitige I/O-Ports: Eine ausreichende Anzahl von individuell konfigurierbaren Ein- und Ausgängen (I/O-Ports) ermöglicht die direkte Ansteuerung von LEDs, Relais, Displays oder die Abfrage von Schaltern und Tastern.
Robustes Gehäuse und einfache Integration

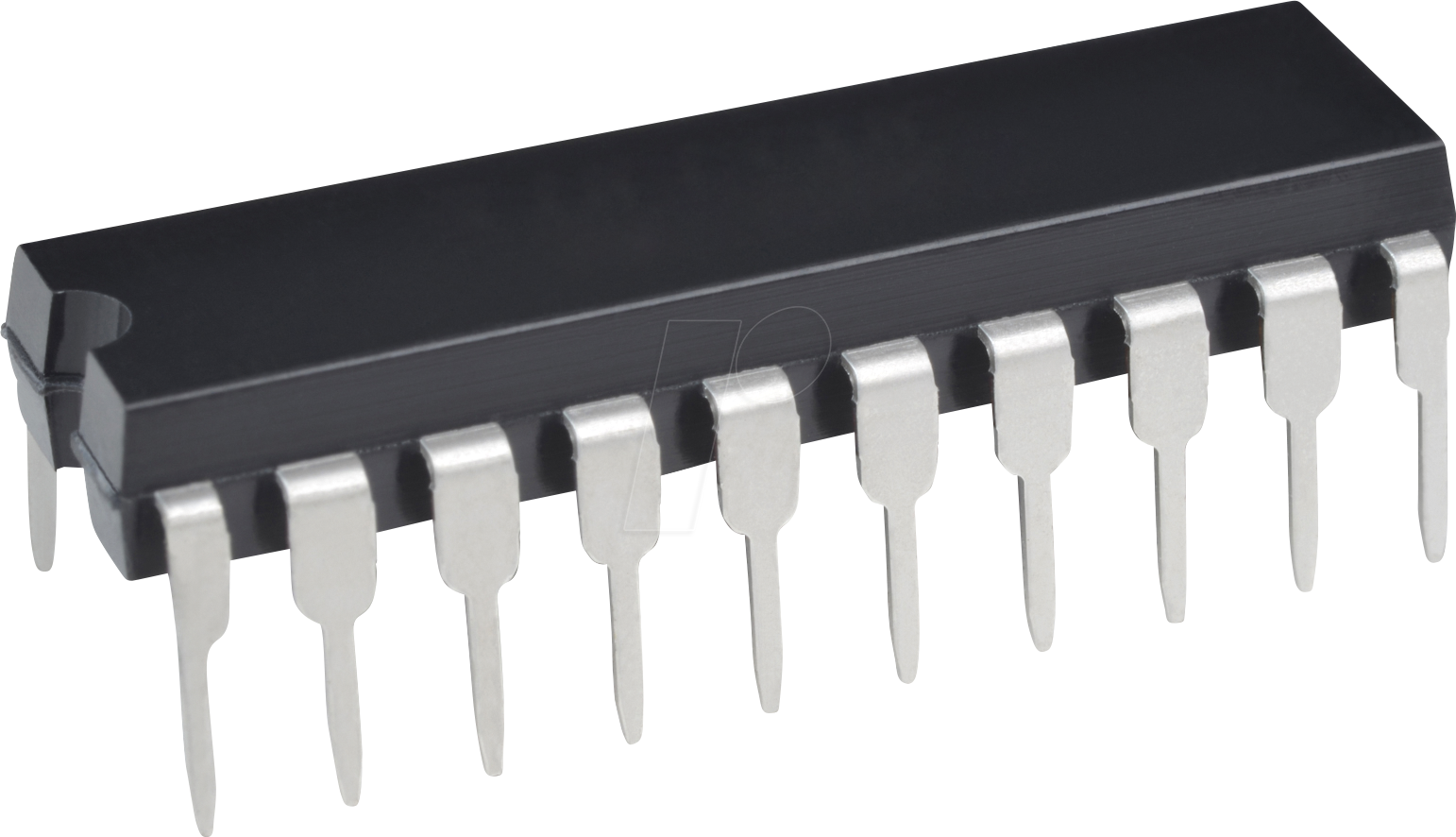

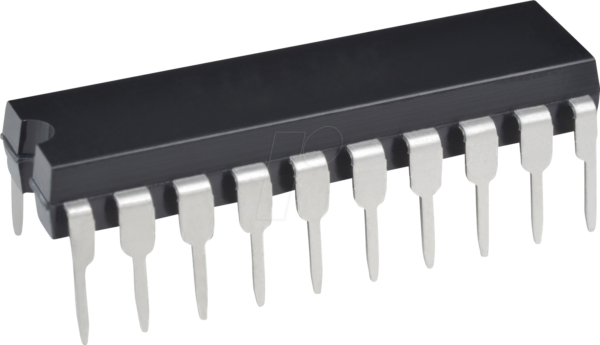

Der PIC 18F14K22-IP wird im DIP-20 Gehäuse geliefert. Dieses Dual In-line Package (DIP) ist ein bewährter Standard in der Elektronikentwicklung, der eine einfache Handhabung und Integration auf Breadboards und Leiterplatten ermöglicht. Die Pins sind gut zugänglich und lassen sich leicht mit Steckverbindern oder durch Lötverbindungen realisieren. Das DIP-Gehäuse ist insbesondere für Prototypenentwicklung und kleinere bis mittlere Serienfertigungen von Vorteil, da es kostengünstige Bestückungsprozesse erlaubt und die Fehlersuche vereinfacht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit und Leistungsfähigkeit des PIC 18F14K22-IP machen ihn zu einer herausragenden Wahl für eine breite Palette von Anwendungen:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Produktionsprozessen, Datenerfassung und Regelung von Aktoren in industriellen Umgebungen.
- Messtechnik und Sensorik: Entwicklung von Messgeräten, Datenerfassungssystemen für Umweltmonitoring, Labortechnik und Qualitätssicherung.
- Consumer Electronics: Steuerung von Geräten in Haushalten, Heimautomatisierungssystemen, Audio-/Video-Equipment und Unterhaltungselektronik.
- Automobilindustrie: Einsatz in Steuergeräten für Komfortfunktionen, Beleuchtungssysteme oder einfache Diagnoseanwendungen.
- Robotik: Steuerung von Motoren, Sensoren und Aktoren in kleineren Robotik-Projekten und Lernplattformen.
- Prototypenentwicklung: Ideale Plattform für schnelle und flexible Entwicklung von Prototypen, da er eine breite Palette an Funktionalitäten bereits integriert bietet.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC18 |
| Architektur | 8-Bit PICmicro |
| CPU-Taktfrequenz (max.) | 64 MHz |
| Programmspeicher (Flash) | 16 KB |
| Datenspeicher (RAM) | 1 KB |
| Gehäuse-Typ | DIP-20 |
| Betriebsspannung | 1.8V bis 5.5V (Typisch 3.3V/5V) |
| Temperaturbereich | -40°C bis +85°C (Industriequalität) |
| ADC-Auflösung | Bis zu 10 Bit |
| Programmierbare I/O-Ports | Bis zu 16 (konfigurierbar) |
| Integrierte Peripherie | USART, SPI, I²C, Timer, CCP, ADC, DAC |
FAQ – Häufig gestellte Fragen zu PIC 18F14K22-IP – 8-Bit-PICmicro Mikrocontroller, 16 KB, 64 MHz, DIP-20
Ist der PIC 18F14K22-IP für Anfänger geeignet?
Der PIC 18F14K22-IP ist ein leistungsstarker Mikrocontroller mit vielen Funktionen. Während er sich für erfahrene Entwickler und fortgeschrittene Anfänger mit guter Einarbeitung in die PIC-Architektur eignet, könnten absolute Neulinge in der Mikrocontroller-Programmierung möglicherweise von einfacheren Einstiegsmodellen profitieren, bevor sie sich an diesen komplexeren Chip wagen.
Welche Programmiersprachen werden für den PIC 18F14K22-IP unterstützt?
Der PIC 18F14K22-IP wird primär mit der Programmiersprache C, oft in Kombination mit Assembler für zeitkritische Abschnitte, entwickelt. Microchip Technology bietet eine eigene Entwicklungsumgebung, MPLAB X IDE, zusammen mit Compilern wie XC8, die speziell für PIC-Mikrocontroller optimiert sind und eine effiziente Code-Generierung ermöglichen.
Benötige ich spezielle Hardware, um den PIC 18F14K22-IP zu programmieren?
Ja, zur Programmierung und zum Debugging des PIC 18F14K22-IP benötigen Sie einen In-Circuit Serial Programmer (ICSP) oder einen Debugger. Gängige Programmiergeräte von Microchip sind beispielsweise der PICkit™ oder der ICD-Serie. Diese ermöglichen das Hochladen des Programmcodes auf den Mikrocontroller und die Überwachung der Ausführung in Echtzeit.
Wie unterscheidet sich der PIC 18F14K22-IP von anderen PIC18 Mikrocontrollern?
Der PIC 18F14K22-IP ist Teil der PIC18-Familie, die für ihre hohe Leistung und umfangreiche Peripheriefähigkeiten bekannt ist. Spezifische Unterschiede zu anderen PIC18-Modellen liegen in der genauen Anzahl und Konfiguration der integrierten Peripheriemodule, der Größe des Programmspeichers und der spezifischen Pinbelegung. Der PIC 18F14K22-IP bietet eine ausgewogene Kombination aus Speicher, Geschwindigkeit und Peripherie für viele allgemeine Embedded-Aufgaben.
Ist der PIC 18F14K22-IP energieeffizient?
PIC18-Mikrocontroller sind generell für ihre Energieeffizienz bekannt. Der PIC 18F14K22-IP verfügt über verschiedene Stromsparmodi und die Möglichkeit, die Taktfrequenz zu reduzieren, was ihn für batteriebetriebene Anwendungen geeignet macht. Die genaue Energieeffizienz hängt jedoch stark von der Implementierung der Software und der Nutzung der Peripheriemodule ab.
Wo finde ich Datenblätter und technische Dokumentation für den PIC 18F14K22-IP?
Die umfassendsten und aktuellsten Datenblätter sowie Anwendungshinweise für den PIC 18F14K22-IP sind auf der offiziellen Website von Microchip Technology erhältlich. Suchen Sie dort nach der Produktnummer PIC18F14K22-IP, um Zugang zu allen relevanten technischen Dokumenten zu erhalten.
Welche externen Komponenten sind typischerweise für den Betrieb des PIC 18F14K22-IP erforderlich?
Für den grundlegenden Betrieb sind typischerweise externe Komponenten wie ein Quarz- oder Keramikresonator zur Taktgenerierung (falls kein interner Oszillator verwendet wird), Entkopplungskondensatoren zur Glättung der Stromversorgung und gegebenenfalls Pull-up- oder Pull-down-Widerstände für bestimmte Eingänge erforderlich. Die genauen Anforderungen sind im Datenblatt spezifiziert.
